Vous réfléchissez à l’achat d’un kit complet de joints pour vérin hydraulique ? Vous vous posez probablement quelques questions. Dans ce guide, nous abordons tout ce que vous devez savoir sur les joints de vérin hydraulique avant de passer commande.
Que sont les joints de vérin hydraulique ?
Les joints de vérin hydraulique sont des composants essentiels qui garantissent l’étanchéité et l’efficacité du système hydraulique de vos engins lourds (pelles hydrauliques, tracteurs, bulldozers, etc.). Ils servent à combler les jeux entre les différentes pièces du vérin. Même un léger dommage peut altérer le bon fonctionnement de l’ensemble de votre système hydraulique.

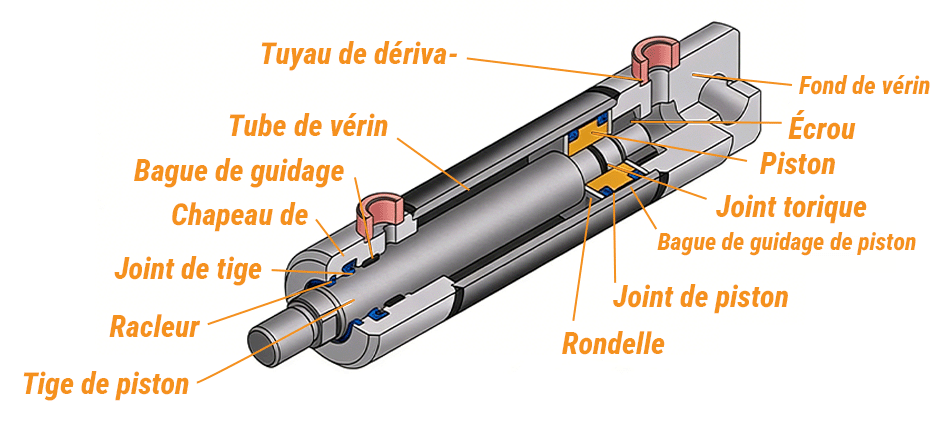

Les différents types de joints de vérin hydraulique
Chaque vérin hydraulique possède des dimensions spécifiques : diamètre de tige, d’alésage, course, longueur du fût, exigences de débit et de pression, etc. Il existe cinq grands types de joints hydrauliques :
- Joints de piston : Assurent l’étanchéité entre le piston et l’alésage du fût pour maintenir la chambre sous pression et empêcher le fluide de contourner le piston (Trouvez vos joints de piston de rechange ici)
- Joints de tige : Montés dans la tête de vérin (presse-étoupe), ils empêchent les fuites de fluide vers l’extérieur
- Joints racleurs : Situés à l’extrémité de la tête de vérin, ils éliminent la poussière et les impuretés de la tige lorsqu’elle se rétracte
- Bagues de guidage (ou d’usure) : Bandes à faible frottement évitant le contact métal contre métal entre le piston et le fût, ainsi qu’entre la tige et la tête de vérin
- Joints d’amortissement (ou tampons) : Joints conçus pour absorber les chocs et réduire les pics de pression
Le rôle principal des joints hydrauliques
Leurs fonctions principales sont les suivantes :
- Maintenir le fluide hydraulique confiné pour garantir des performances constantes
- Empêcher les polluants de pénétrer dans les vérins
- Maintenir la pression pour assurer le fonctionnement optimal du système hydraulique
En résumé, ces joints protègent votre système hydraulique contre la contamination et les fuites.
Signes fréquents d’usure des joints de vérin hydraulique
Soumis à une pression considérable, les joints de vérin sont particulièrement exposés à l’usure. Dès l’apparition de ces symptômes de défaillance, un remplacement par des pièces de qualité s’impose. Les signes d’usure les plus fréquents sont :
- Fuites visibles au niveau du vérin, le long de la tige de piston
- Baisse de pression hydraulique
Mouvements saccadés ou manquant de fluidité
Soyez attentif à tout signe d’usure et effectuez un contrôle rigoureux ou le remplacement des joints. Cela peut faire toute la différence entre un entretien de routine et une panne hydraulique majeure.

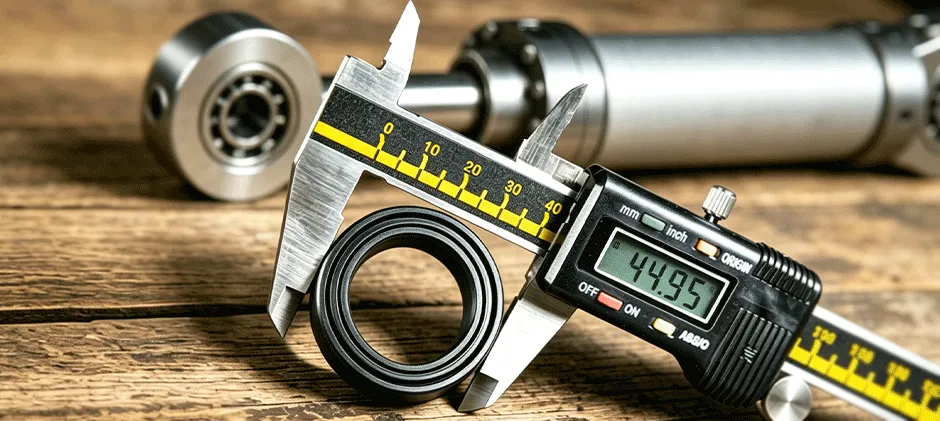

Comment choisir le bon kit de joints pour vérin hydraulique ?
Dès qu’un signe d’usure apparaît, remplacez immédiatement vos joints afin d’éviter une panne catastrophique du système. Mais comment trouver le kit de joints adapté à votre vérin hydraulique ?
La méthode la plus fiable consiste à effectuer une recherche par référence de pièce (part number) et numéro de modèle. Vous trouverez la référence directement sur le corps du vérin hydraulique, sur une plaque signalétique métallique, une étiquette ou un numéro frappé à froid. Y figurent la référence, le modèle ainsi que d’autres informations utiles.
Que faire si la plaque signalétique a disparu ? Vous pouvez également trouver le bon kit de joints en fournissant à votre fournisseur de pièces des informations clés : la marque de l’équipement, le modèle, le numéro de série ainsi que la fonction du vérin.
La dernière solution consiste à chercher le kit de joints par dimensions. Vous pouvez indiquer le diamètre d’alésage, le diamètre de tige, les dimensions exactes des joints (diamètre intérieur, diamètre extérieur et épaisseur) et joindre une photo du profil (coupe transversale) de chaque joint à votre fournisseur. Néanmoins, cette méthode peut s’avérer longue et comporte un risque : un joint usagé s’étant déformé, il est parfois difficile de mesurer précisément les dimensions d’origine.
Comment mesurer les dimensions de vos joints de vérin hydraulique ?
Mesurer un kit de joints pour vérin hydraulique est une procédure simple, mais qui demande un peu de temps. Vous aurez besoin d’un mètre ruban précis et d’un pied à coulisse. Voici les étapes à suivre :
- Mesurer le diamètre d’alésage : Tendez le mètre ruban à l’intérieur du fût pour mesurer l’alésage, c’est-à-dire le diamètre intérieur du vérin.
- Mesurer la tige de piston : Mesurez le diamètre de la tige chromée à l’aide d’un pied à coulisse d’extérieur.
- Mesurer la longueur fermée du vérin : Mesurez la distance entre le centre des deux tourillons (ou axes de fixation) lorsque le vérin est totalement rétracté.
- Mesurer la longueur dépliée du vérin : Utilisez votre mètre ruban pour déterminer la distance entre les centres des tourillons lorsque le vérin est entièrement sorti.
- Calculer la course du vérin : Soustrayez simplement la longueur fermée de la longueur dépliée. Par exemple, si la longueur fermée est de 12 pouces et la longueur dépliée de 34 pouces, la course sera de 22 pouces.
Vous savez désormais comment mesurer vos joints de vérin hydraulique. Vous pouvez passer commande directement sur FridayParts.
Quels détails devez-vous confirmer avant d’acheter ?
Pour vous assurer de la compatibilité du kit de joints de rechange, vérifiez autant d’informations que possible parmi les suivantes avant de commander :
- Fabricant du vérin
- Référence du vérin ou de l’ensemble hydraulique
- Marque, modèle et numéro de série de l’équipement
- Diamètre d’alésage
- Diamètre de tige
- Longueur de la course
- Type de joint et conception de la tête de vérin (joint en U, joint d’amortissement, racleur, joint torique avec bague anti-extrusion, etc.)
- Matériau du joint, si connu (polyuréthane, NBR/Buna-N, PTFE, Viton, etc.), en particulier si le vérin fonctionne sous des températures extrêmes ou avec des fluides spécifiques.
Où acheter des kits de joints pour vérin hydraulique ?
Les vérins hydrauliques fonctionnent sous une pression extrême et subissent l’usure du temps. Identifier les premiers signes d’usure ou de dommage permet d’éviter des pannes plus graves et de réaliser des économies sur des réparations coûteuses. Sur FridayParts, découvrez une large gamme de joints de vérin hydraulique de qualité pour vos équipements John Deere, Bobcat, CASE, JCB et bien d’autres marques. Recherchez toujours vos pièces à l’aide de vos références et numéros de modèle pour garantir leur compatibilité et leur fiabilité.
