Vérin hydraulique à simple effet ou à double effet… ces termes vous parlent sûrement, mais vous êtes-vous déjà demandé ce qui les différencie réellement ? Ce guide vous présente ces deux équipements en détail : définitions, avantages, inconvénients, applications et différences clés. De plus, vous découvrirez comment les purger spécifiquement. Ces connaissances vous aideront non seulement à maintenir leurs performances, mais aussi à choisir vos composants de vérins hydrauliques de manière bien plus efficace. Suivez le guide pour tout savoir dès maintenant.
Qu’est-ce qu’un vérin hydraulique à simple effet ?
Un vérin hydraulique à simple effet est un actionneur linéaire dans lequel la pression du fluide hydraulique est appliquée sur un seul côté du piston pour générer un mouvement dans une seule direction. La course de retour n’est pas alimentée par l’hydraulique ; elle repose plutôt sur une force externe, telle qu’un ressort interne, la gravité ou le poids de la charge elle-même. Cette conception simple ne nécessite qu’un seul orifice hydraulique pour l’entrée et la sortie du fluide.
Avantages
- Conception simple et nombre réduit de composants
- Coût initial inférieur pour le vérin et le système de commande
- Entretien plus facile et moins coûteux
- Position de repos prévisible en cas de perte de pression
Inconvénients
- Fournit un mouvement motorisé dans une seule direction
- Course de retour non contrôlée et souvent plus lente
- Les modèles à rappel par ressort peuvent être encombrants
- Course de retour irrégulière à mesure que les ressorts s’usent avec le temps
Applications
Le vérin hydraulique à simple effet est idéal pour les travaux nécessitant une force puissante dans une seule direction, où la course de retour n’est pas critique.
- Levage : Presses hydrauliques, crics de voiture et transpalettes.
- Serrage : Maintien de pièces en position pour les processus de fabrication.
- Poinçonnage ou marquage : Applications d’emboutissage sur une ligne d’assemblage en usine.

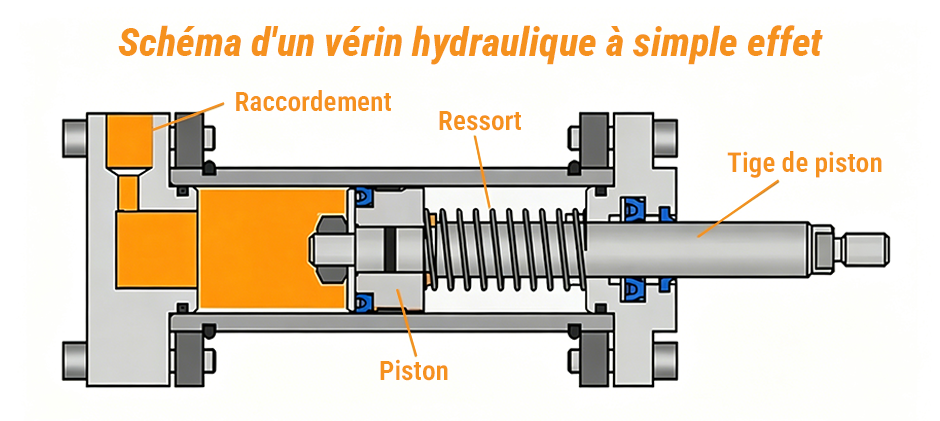

Schéma d’un vérin hydraulique à simple effet
Qu’est-ce qu’un vérin hydraulique à double effet ?
Un vérin hydraulique à double effet utilise la pression hydraulique pour motoriser le mouvement dans les deux sens : l’extension et la rétraction. Il dispose de deux orifices hydrauliques, un à chaque extrémité. En orientant le fluide sous pression vers l’orifice approprié, l’opérateur bénéficie d’un contrôle motorisé précis sur le mouvement de va-et-vient du piston, ce qui rend le système plus rapide, plus puissant et plus polyvalent.
Avantages
- Offre un contrôle motorisé et précis lors de l’extension et de la rétraction
- Cycles plus rapides, plus puissants et plus réguliers
- Très polyvalent, il peut fonctionner dans n’importe quelle orientation
- Souvent plus écoénergétique pour les tâches complexes
Inconvénients
- Coût initial plus élevé pour le vérin, les vannes et les flexibles supplémentaires
- Conception plus complexe avec plus de joints et de points de défaillance potentiels, ce qui peut nécessiter de trouver le bon kit de joints pour vérin hydraulique lors de l’entretien
- Nécessite une maintenance et des réparations plus complexes
Applications
Le vérin hydraulique à double effet est indispensable pour toute tâche exigeant un mouvement motorisé et contrôlé dans deux directions.
- Engins de terrassement : Actionnement des bras de pelles, des lames de bouteurs (bulldozers) et des systèmes de direction.
- Manutention de matériaux : Alimentation des chariots élévateurs, des ascenseurs et des monte-charges industriels.
- Automatisation industrielle : Pilotage de bras robotisés, de presses complexes et de toute machine nécessitant un mouvement de va-et-vient précis.

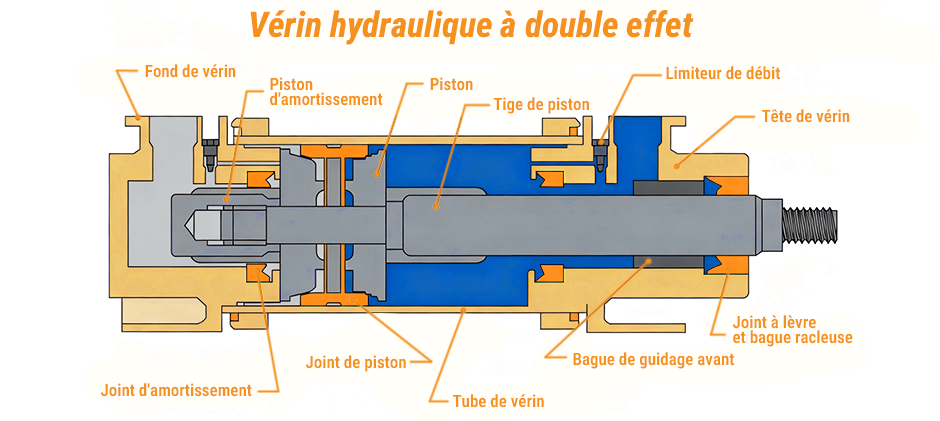

Schéma d’un vérin hydraulique à double effet
Comment purger votre vérin hydraulique : simple effet vs double effet
L’air emprisonné est l’ennemi juré d’un système hydraulique. Il provoque un fonctionnement saccadé et spongieux (broutement), réduit l’efficacité et peut causer des dommages catastrophiques par cavitation. La purge de l’air du système est une opération de maintenance incontournable après toute réparation ou lors de la première installation.
LA SÉCURITÉ AVANT TOUT : Le fluide hydraulique sous pression peut s’injecter sous la peau et provoquer des blessures graves, voire mortelles. Portez toujours des lunettes de sécurité et des gants épais résistants aux fluides. N’utilisez jamais vos mains pour détecter une fuite. Procédez avec une extrême prudence.
Comment purger un vérin hydraulique à simple effet
Purger un vérin à simple effet est une opération délicate car l’appareil ne dispose que d’un seul orifice. La méthode varie en fonction de son mécanisme de retour.
Pour les vérins à retour par gravité ou par charge :
- Positionner le vérin : Si possible, orientez le vérin de manière à ce que son unique orifice se trouve au point le plus haut, ce qui favorisera le rassemblement de l’air à cet endroit.
- Appliquer une légère pression : Déployez partiellement le vérin pour le remplir de fluide.
- Desserrer lentement le raccord : À l’aide de la clé appropriée, desserrez TRÈS LENTEMENT le raccord hydraulique au niveau de l’orifice du vérin (un huitième de tour suffit souvent). Vous devriez entendre un sifflement indiquant que l’air commence à s’échapper.
- Laisser le vérin se rétracter : Laissez la gravité ou la charge repousser lentement le vérin vers sa position rétractée. Cette action chasse l’air emprisonné, puis le fluide, à travers les filets desserrés.
- Observer et resserrer : Dès qu’un filet continu de fluide, sans aucune bulle d’air, commence à suinter du raccord, resserrez-le immédiatement au couple approprié.
- Tester et répéter : Essuyez la zone. Effectuez quelques cycles de va-et-vient avec le vérin pour vérifier la fluidité du mouvement. Si des saccades persistent, répétez l’opération.
Pour les vérins à rappel par ressort :
- Déployer le vérin : Actionnez les commandes pour déployer entièrement le vérin, ce qui permet de comprimer le ressort interne.
- Desserrer lentement le raccord : Desserrez délicatement et très lentement le raccord au niveau de l’orifice du vérin.
- Activer le retour : Actionnez la vanne de commande pour permettre la rétraction. La force du ressort comprimé va pousser le piston, chassant ainsi l’air et le fluide par le raccord desserré.
- Observer et resserrer : Dès que le flux de fluide devient continu et exempt de bulles, resserrez rapidement le raccord.
- Tester et répéter : Nettoyez les éventuels déversements de fluide et effectuez plusieurs cycles avec le système pour vous assurer que tout l’air a été purgé.
Comment purger un vérin hydraulique à double effet
Purger un vérin à double effet est beaucoup plus simple, car vous pouvez utiliser la pression hydraulique pour chasser l’air des deux côtés.
Méthode 1 : Utilisation des vis de purge (purgeurs)
- Préparation : Fixez un tube transparent sur la vis de purge à l’une des extrémités du vérin. Plongez l’autre extrémité du tube dans un récipient propre partiellement rempli de fluide hydraulique.
- Purger le côté tige : Rétractez complètement la tige de piston. Cela permet de déplacer l’air vers l’orifice côté tige. La machine étant au ralenti bas, ouvrez légèrement la vis de purge côté tige. Vous entendrez un sifflement et verrez des bulles dans le tube. Laissez la vis ouverte jusqu’à ce que le flux de fluide soit continu, puis refermez-la.
- Purger le côté fond (tube) : Déployez entièrement la tige de piston. Cela déplace l’air vers l’orifice côté fond de vérin. Déplacez votre tube transparent sur la vis de purge côté fond. Ouvrez légèrement la vis jusqu’à ce que le flux de fluide soit continu, puis refermez-la.
- Tester : Effectuez 5 à 10 cycles complets de va-et-vient avec le vérin pour vérifier la fluidité du mouvement et éliminer les dernières poches d’air résiduelles. Répétez l’opération si nécessaire.
Méthode 2 : Desserrage des raccords
- Purger le premier côté : Déployez entièrement le vérin. Desserrez LENTEMENT le raccord hydraulique sur l’orifice côté fond. Demandez à un assistant d’actionner lentement la commande pour commencer à rétracter le vérin. Dès qu’un filet de fluide continu commence à suinter, resserrez immédiatement le raccord.
- Purger l’autre côté : Rétractez entièrement le vérin. Desserrez LENTEMENT le raccord hydraulique sur l’orifice côté tige. Demandez à l’assistant d’actionner lentement la commande pour commencer à déployer le vérin. Dès qu’un filet de fluide continu commence à suinter, resserrez immédiatement le raccord.
- Tester et répéter : Effectuez 5 à 10 cycles avec le vérin pour acheminer l’air restant vers les orifices. Répétez le processus de purge si le fonctionnement n’est pas encore parfaitement fluide.
Vérin hydraulique à simple ou double effet : différences clés
Bien que tous deux convertissent la puissance des fluides en travail mécanique, leurs modes de fonctionnement, leurs capacités et leurs domaines d’application idéaux sont fondamentalement différents. Choisir le mauvais type de vérin peut entraîner de mauvaises performances, des coûts élevés et un manque d’efficacité opérationnelle.
Un vérin à simple effet est un spécialiste : simple, économique et parfait pour les applications nécessitant une force unidirectionnelle. Un vérin à double effet est une solution polyvalente et puissante, offrant un contrôle total au prix d’une complexité et d’un coût initial plus élevés.
| Caractéristique | Vérin à simple effet | Vérin à double effet |
|---|---|---|
| Principe | Force hydraulique dans une seule direction. | Force hydraulique dans les deux directions. |
| Contrôle | Contrôle limité ; retour passif et non contrôlé. | Contrôle élevé ; mouvement motorisé et précis dans les deux sens. |
| Conception | Simple, un seul orifice, peut intégrer un ressort. | Complexe, deux orifices, plus de joints internes. |
| Course de retour | Par ressort, gravité ou charge externe. | Motorisée par la pression hydraulique. |
| Coût du système | Inférieur (vérin, vanne, flexibles). | Supérieur (vérin, vanne, flexibles). |
| Vitesse & Cycles | Plus lent en raison du retour passif. | Plus rapide, temps de cycle plus réguliers. |
Lequel choisir ?
En fin de compte, le choix entre un vérin à simple ou à double effet dépend des performances, du niveau de contrôle et du budget.
Choisissez un vérin à simple effet lorsque :
- La force n’est nécessaire que dans une seule direction.
- La course de retour peut s’effectuer par gravité ou par ressort.
- La simplicité et un coût réduit sont vos priorités absolues.
Choisissez un vérin à double effet lorsque :
- Un mouvement motorisé et contrôlé est requis dans les deux directions.
- La vitesse, la précision et la régularité des cycles sont essentielles.
- Des performances élevées sont indispensables, quelle que soit l’orientation du vérin.
Quel que soit le type de vérin hydraulique choisi, FridayParts reste votre partenaire idéal. Nous proposons une large gamme de composants de vérins hydrauliques de haute qualité, allant des vérins hydrauliques à simple effet économiques aux vérins hydrauliques à double effet robustes. Si vous devez remplacer votre équipement, assurez-vous de savoir comment mesurer un vérin hydraulique afin d’obtenir la compatibilité parfaite.
