Pour maintenir les performances optimales de vos machines, l’air emprisonné s’avère être un problème complexe. Afin de préserver votre productivité et la sécurité de vos opérations, la solution consiste à « purger » le système. Mais comment purger un vérin hydraulique ? Ce guide vous présente deux méthodes pour résoudre ce problème. La première, simple, utilise une vis de purge ; la seconde, plus technique, s’effectue sans valve. Ce guide vous accompagnera étape par étape dans ces deux procédures, vous expliquera l’importance cruciale de cette opération et vous indiquera pourquoi une méthode est préférable à l’autre.

Pourquoi la purge est indispensable
Les systèmes hydrauliques sont conçus pour fonctionner avec un fluide incompressible, et non avec de l’air. Lorsque de l’air pénètre dans le système (phénomène d’air occlus), il altère considérablement les performances du vérin. Voici pourquoi la purge est cruciale :
- Problèmes de performance : L’air emprisonné se comprime, ce qui entraîne des chutes de pression, des réactions lentes ou saccadées (effet « spongieux »), ainsi que des bruits de cognement ou de claquement dus à la compression et décompression rapides de l’air. Ce sont des signes d’alerte majeurs pour votre système hydraulique.
- Dommages dus à la cavitation : C’est la conséquence la plus grave. Lorsque la pression varie rapidement, de minuscules cavités de vapeur peuvent se former dans le fluide hydraulique. En se déplaçant vers les zones de haute pression à l’intérieur du vérin, ces cavités implosent violemment. Cette implosion érode les composants métalliques tels que les joints et les parois du vérin, contaminant le fluide avec des particules et déclenchant une réaction en chaîne qui mène inévitablement à la défaillance des composants.
Quand faut-il purger un vérin hydraulique ?

Vous devez systématiquement purger vos vérins hydrauliques dans deux situations clés :
- Lors de la première installation : Un vérin ou un tuyau neuf contient toujours de l’air qui doit être purgé avant la mise en service de l’équipement.
- Après toute réparation ou opération de maintenance : Chaque fois que le système hydraulique est ouvert (par exemple, pour trouver un kit de joints adapté, remplacer un flexible ou un composant), de l’air s’y introduit et doit être éliminé. C’est une étape indispensable lors du réparation d’un vérin hydraulique.
Vous devez également procéder à une purge du système si vous détectez des signes visibles ou auditifs d’air emprisonné, tels qu’un bruit de cognement ou un fonctionnement irrégulier et « spongieux » du vérin.
Comment purger un vérin hydraulique avec une vis de purge
1. Préparations
- Rassembler le matériel : Prévoyez une petite clé adaptée à la vis de purge, des lunettes de sécurité et un récipient propre et transparent, partiellement rempli de fluide hydraulique neuf.
- Assurer la propreté et la visibilité : Raccordez un tube transparent à l’embout de la vis de purge et plongez l’autre extrémité dans le récipient. Cela évite les éclaboussures et permet de visualiser l’échappement des bulles d’air.
- Sécuriser la machine : Assurez-vous que l’équipement est garé en toute sécurité et immobilisé contre tout mouvement intempestif.
2. Positionner le vérin pour piéger l’air

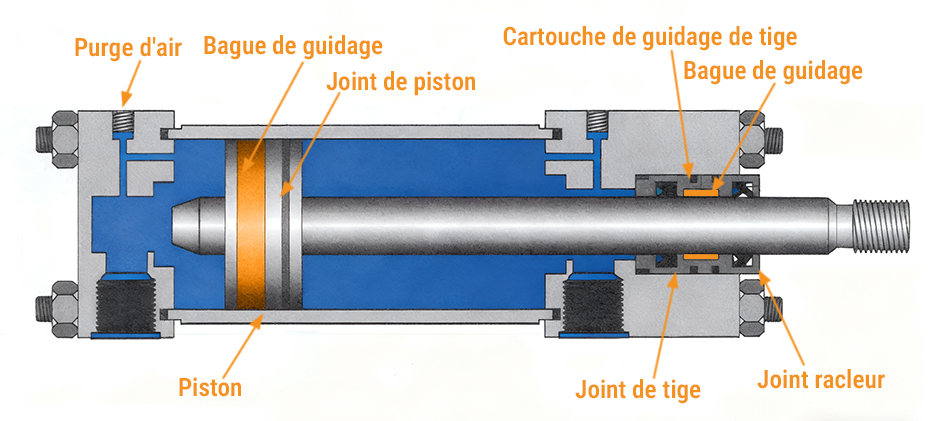

L’air migrant toujours vers le haut, actionnez le vérin afin d’amener l’air emprisonné au point le plus élevé, c’est-à-dire à proximité de la vis de purge. La procédure peut varier légèrement selon qu’il s’agit d’un vérin hydraulique à simple ou à double effet.
Exécution :
- Pour purger le côté tige, déployez complètement le piston.
- Pour purger le côté fond, rétractez complètement le piston.

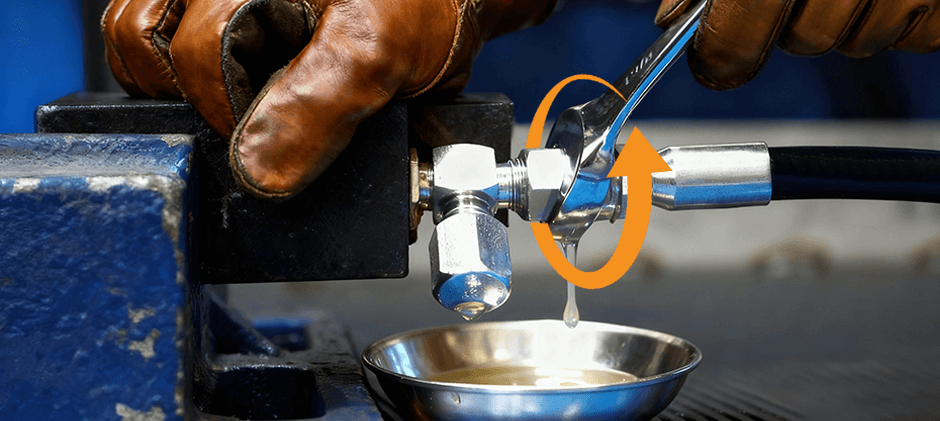

3. Ouvrir prudemment la vis de purge
- Appliquer une légère pression : Maintenez le vérin sous une faible pression hydraulique.
- Action : À l’aide de votre clé, desserrez lentement la vis de purge dans le sens inverse des aiguilles d’une montre (un demi-tour suffit souvent).
- Écouter : Vous devriez immédiatement entendre un sifflement indiquant que l’air emprisonné commence à s’échapper.
4. Observer le fluide et purger l’air
- Surveiller le débit : Laissez la vis ouverte et observez le fluide qui s’écoule par le tube. Au début, il sera probablement mousseux ou présentera des coupures d’air visibles.
- Confirmer la fin de l’opération : Poursuivez l’opération jusqu’à ce que le sifflement cesse et que le jet de fluide devienne continu, limpide et totalement exempt de bulles.
5. Fermer la vis et tester le système
- Isoler le système : Dès que le flux de fluide est régulier et net, resserrez rapidement la vis de purge.
- Nettoyer : Essuyez tout résidu de fluide sur la vis et le vérin.
- Vérifier le résultat : Effectuez plusieurs cycles complets de course du vérin pour confirmer la fluidité de son fonctionnement.
- Dépannage : Si des saccades ou un effet spongieux persistent, répétez l’ensemble de la procédure, car une petite quantité d’air peut encore être emprisonnée.
Comment purger un vérin hydraulique sans vis de purge
Cette méthode est plus complexe et exige une prudence extrême. Elle consiste à utiliser les propres composants et raccords du système pour évacuer l’air.
AVERTISSEMENT : Risque d’injection de fluide sous haute pression.
Cette méthode peut s’avérer dangereuse. Le fluide hydraulique sous pression peut traverser la peau et causer des blessures graves, la gangrène ou même l’amputation. Portez toujours des lunettes de sécurité et des gants épais.
N’utilisez jamais vos mains pour détecter une fuite. Procédez avec une extrême prudence.
Il existe deux techniques courantes pour cette méthode :
Technique A : Desserrer le raccord
- Identifier le point de purge le plus haut : Positionnez le vérin de manière à emprisonner l’air à l’une de ses extrémités. Repérez le raccord de conduite hydraulique situé le plus haut sur cette extrémité du vérin. Il s’agit de votre point de purge. Placez un grand bac de récupération et des chiffons absorbants en dessous.
- Appliquer une légère pression : Demandez à un assistant d’actionner les commandes afin d’appliquer une pression lente et constante sur la conduite que vous purgez.
- Desserrer le raccord EXTRÊMEMENT LENTEMENT : À l’aide d’une clé de la bonne taille, desserrez le raccord très lentement et de manière progressive (environ 1/8 à 1/4 de tour). Vous entendrez un sifflement à mesure que l’air s’échappe.
- Resserrer immédiatement : Dès que vous constatez que du fluide pur commence à suinter des filets du filetage, resserrez immédiatement le raccord au couple approprié.
- Actionner et répéter : Actionnez le vérin en effectuant 5 à 10 cycles pour chasser l’air restant vers les orifices, puis répétez l’opération jusqu’à ce que le fonctionnement soit fluide et régulier.

Technique B : Purge inversée (pour les vérins de petite taille)
- Déconnexion et positionnement : Si possible, désolidarisez le vérin de son point de fixation tout en laissant la conduite hydraulique branchée. Maintenez le vérin incliné de manière à ce que le point de raccordement de la conduite constitue le point le plus haut.

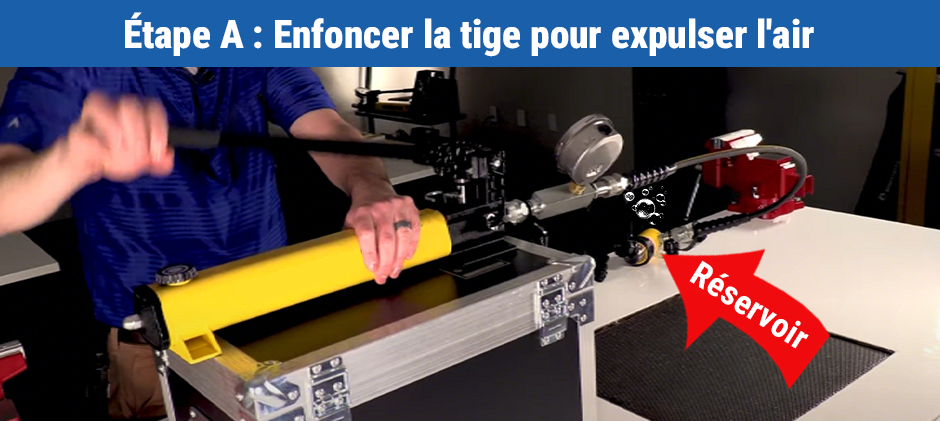

- Compression manuelle : Demandez à un assistant de surveiller le réservoir de liquide du maître-cylindre. Poussez manuellement et lentement la tige du vérin à fond. Cela permettra de refouler le liquide et l’air emprisonné vers le haut de la conduite jusqu’au réservoir. Des bulles d’air devraient alors apparaître dans le réservoir. (Remarque : cette opération n’est réalisable que sur les petits vérins pouvant être actionnés à la main.)

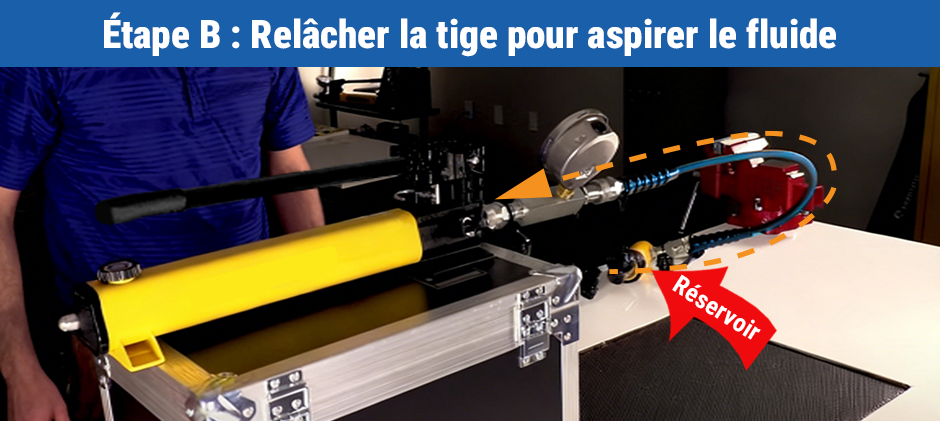

- Relâchement lent et répétition : Laissez la tige revenir lentement à sa position initiale, ce qui aspirera du liquide propre depuis le réservoir. Répétez cette opération jusqu’à ce qu’aucune bulle d’air ne remonte à la surface du liquide dans le réservoir.
- Réinstallation et test : Dès qu’aucune bulle n’apparaît plus, l’air est purgé. Réinstallez le vérin et procédez à un essai de fonctionnement pour vérifier que tout marche correctement.

Comparatif des différences clés
| Caractéristique | Avec vis de purge | Sans vis de purge |
|---|---|---|
| Difficulté | Simple et directe | Complexe et technique |
| Sécurité | Élevée. Le processus est entièrement maîtrisé. | Faible / Risqué. Risque d’injection de fluide sous haute pression. |
| Efficacité | Rapide. L’air est purgé en un ou deux cycles. | Lent et répétitif. Nécessite de nombreux cycles. |
| Propreté | Propre. Le liquide peut être acheminé vers un récipient. | Salissant. Les fuites et les égouttures sont presque inévitables. |
Choisir la bonne méthode et les bonnes pièces
Le constat est sans appel : comme l’illustre le tableau comparatif, l’utilisation d’une vis de purge reste la méthode professionnelle par excellence pour purger un vérin hydraulique. Plus rapide, plus sûre et plus propre, elle relègue l’autre méthode au rang de simple solution de dépannage en cas d’urgence. Cela souligne l’importance d’investir dans des composants bien conçus et faciles à entretenir.
