Un schéma de câblage du solénoïde de démarreur est essentiel pour dépanner ou réparer le système de démarrage de votre tracteur. Pour les agriculteurs et les conducteurs d’engins, un tracteur qui ne démarre pas en pleine période de semis ou de récolte peut entraîner des retards coûteux et une perte de productivité. Que vous soyez un bricoleur expérimenté ou un exploitant agricole cherchant à diagnostiquer votre matériel, comprendre le fonctionnement du solénoïde de démarreur peut vous faire gagner du temps, de l’énergie et de l’argent. Dans ce guide, nous vous expliquons comment fonctionne le solénoïde de démarreur d’un tracteur, comment il est câblé et nous vous donnons des conseils pour diagnostiquer vous-même les problèmes électriques courants. C’est parti !
Qu’est-ce qu’un solénoïde de démarreur ?
Avant de plonger dans le schéma de câblage, il est utile de comprendre ce qu’est réellement un solénoïde de démarreur. Également appelé relais de démarreur ou contacteur solénoïde, il s’agit d’un interrupteur à commande magnétique fixé au démarreur, lequel fait tourner le moteur pour le lancer. Voyez le solénoïde comme le relais qui contrôle le flux d’énergie entre la batterie de votre équipement et le démarreur.
Les tracteurs agricoles, en particulier ceux équipés de moteurs diesel, sollicitent énormément le solénoïde de démarreur. Les moteurs diesel ayant des taux de compression plus élevés que les moteurs à essence, le démarreur doit fournir un effort supérieur pour faire tourner le moteur. Cela se traduit par des appels de courant plus importants et une contrainte accrue sur le solénoïde. Lorsque vous tournez la clé de contact, le solénoïde reçoit un signal électrique de faible intensité qui déclenche la fermeture d’un circuit, permettant à un courant de forte intensité de passer pour lancer le moteur. Sans un solénoïde fonctionnel, votre tracteur ne démarrera pas, vous laissant bloqué au milieu du champ au moment où vous en avez le plus besoin.
Pourquoi un câblage correct du solénoïde de démarreur est-il important ?
Un bon câblage du solénoïde est primordial pour le solénoïde lui-même et pour le démarreur. Un solénoïde bien câblé fournit au démarreur toute la puissance nécessaire à chaque démarrage. Cela protège le démarreur et les autres composants contre d’éventuels dommages. Un câblage dans les règles de l’art évite également les problèmes de surchauffe ou de courts-circuits. Un réseau électrique fiable garantit le bon fonctionnement conjoint du démarreur et du solénoïde pour un démarrage optimal à chaque sollicitation.
En revanche, si les fils sont mal raccordés, le démarreur risque de ne pas recevoir suffisamment de puissance. Par conséquent, le moteur aura du mal à se lancer ou le démarreur semblera faible. Si le courant est insuffisant ou instable, le solénoïde peut ne pas fermer le circuit, ce qui bloque l’alimentation du démarreur et rend le démarrage difficile. Si deux solénoïdes partagent un même circuit mais sont mal câblés, l’un d’eux risque de ne pas fonctionner. L’électricité peut refluer d’un solénoïde à l’autre ; c’est pourquoi les experts recommandent d’utiliser des diodes ou des câblages séparés.
Schéma de câblage du solénoïde de démarreur
Un schéma de câblage de contacteur de démarrage montre comment raccorder les fils. Il utilise des symboles et des repères pour chaque borne. Chaque borne porte une lettre d’identification : B pour batterie (Battery), S pour démarrage (Start), M pour moteur (Motor), R pour relais (Relay) et I pour allumage (Ignition). Ces repères facilitent l’installation et la résolution des pannes.

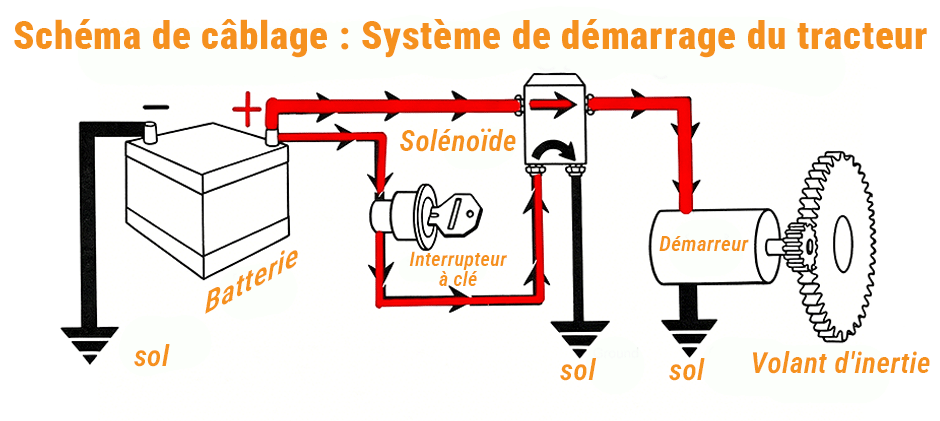

Le schéma ci-dessous illustre la disposition complète du câblage du système de démarrage d’un tracteur, incluant tous les composants clés et deux circuits électriques distincts qui fonctionnent en synergie pour démarrer le moteur. Le système de démarrage repose sur deux circuits différents :
- Le circuit principal (ligne rouge épaisse) — un câble de grosse section qui va directement de la borne positive de la batterie au solénoïde, puis du solénoïde au démarreur. Ce circuit est sous tension permanente dès que la batterie est branchée. Aucun interrupteur ne s’intercale entre la batterie et le démarreur sur ce parcours.
- Le circuit de commande (ligne rouge fine) — un fil de plus faible section qui part de la borne positive de la batterie, passe par le contacteur à clé (neiman ou contacteur d’allumage) et rejoint la borne de commande du solénoïde. Ce circuit ne véhicule du courant que lorsque vous tournez la clé sur la position DÉMARRAGE.
Et le schéma indique également trois points de masse distincts — au niveau de la batterie, du solénoïde et du démarreur. Tous ces points sont reliés au châssis du tracteur. Le châssis sert lui-même de circuit de retour pour fermer les deux circuits. Le schéma comprend les composants clés suivants :
- Batterie : Fournit l’énergie électrique.
- Solénoïde de démarreur : Agit comme un interrupteur électrique pour enclencher le démarreur.
- Démarreur : Entraîne le volant moteur pour faire tourner le moteur.
- Contacteur d’allumage : Envoie le signal au solénoïde lorsque vous tournez la clé.
- Volant moteur : S’engrène avec les dents du pignon de démarreur pour lancer le moteur.
Fonction et identification des bornes du solénoïde
Chaque borne du solénoïde de démarreur remplit une fonction précise.
- La borne batterie (B) se raccorde au côté positif de la batterie.
- La borne de démarrage (S) se raccorde au contacteur d’allumage.
- La borne moteur (M) est reliée au démarreur.
Certains solénoïdes possèdent des bornes supplémentaires comme R (relais) ou I (allumage). Ces bornes auxiliaires servent à alimenter d’autres circuits. Vous trouverez ci-dessous le code couleur classique des fils permettant de relier chaque conducteur à la bonne borne. Les couleurs peuvent varier selon l’année, la marque et le modèle de l’appareil.
Comment câbler le solénoïde de démarreur à l’aide du schéma ?
Un solénoïde de tracteur comporte généralement quatre bornes. Vous devez utiliser les deux grandes bornes pour la puissance de la batterie et le raccordement au démarreur, et les deux petites bornes pour le circuit de commande de la bobine du solénoïde, généralement reliées au contacteur d’allumage et à la masse.
Savoir identifier chaque borne permet d’éviter toute confusion lors du dépannage ou de l’installation. Vous pouvez également vous référer aux codes couleur pour déterminer la fonction des fils, comme indiqué dans le tableau ci-dessous.
| Borne / Fonction | Couleur de fil courante |
|---|---|
| Batterie (B) | Rouge |
| Démarrage (S) | Jaune ou Violet |
| Moteur (M) | Noir |
| Relais (R) | Bleu |
| Allumage (I) | Marron |
| Masse | Vert ou Fil nu |
Schéma de câblage de base
- La borne positive de la batterie est reliée à la grande borne B du solénoïde par un câble de grosse section.
- La grande borne M du solénoïde se raccord au démarreur.
- Le contacteur à clé envoie un courant de commande faible à la petite borne S du solénoïde.
- Lorsque la clé est tournée sur DÉMARRAGE, la bobine interne du solénoïde s’active, ce qui ferme simultanément les contacts du circuit principal ET pousse le pignon de démarreur pour l’engrener avec le volant moteur.
- Un courant de forte intensité circule de la batterie vers le démarreur à travers le solénoïde, faisant tourner le moteur.
- Les trois composants (batterie, solénoïde et démarreur) bouclent le circuit vers la borne négative de la batterie via la masse du châssis.
- Des interrupteurs de sécurité (sécurité de prise de force, contacteur de siège ou sécurité de point mort) peuvent être intégrés au circuit de commande entre le contacteur à clé et le solénoïde. Si l’un de ces interrupteurs est ouvert, le signal de commande n’atteint jamais le solénoïde et le moteur ne tourne pas.
Conseils pour le câblage ou le remplacement du solénoïde de démarreur
Si vous installez un nouveau solénoïde ou refaites le câblage du système de démarrage, suivez ces étapes :
- Débranchez d’abord la batterie : Déconnectez toujours la borne négative de la batterie avant de manipuler des composants électriques pour éviter tout court-circuit ou risque d’électrocution.
- Utilisez la bonne section de câble : Les circuits de démarreur appellent une intensité élevée ; utilisez des câbles suffisamment épais (généralement de section adaptée / 10-12 AWG pour le circuit de commande) pour éviter toute surchauffe.
- Fixez et isolez les connexions : Assurez-vous que toutes les bornes sont bien serrées et isolées avec de la gaine thermorétractable ou du ruban isolant pour prévenir la corrosion et les courts-circuits accidentels.
- Respectez le schéma de câblage du fabricant : Même si de nombreux solénoïdes fonctionnent sur le même principe, référez-vous toujours au schéma spécifique de votre machine pour garantir des connexions correctes et conformes aux normes de sécurité.
Autres composants électriques liés au circuit de démarrage
Il est important de comprendre le rôle des autres pièces associées figurant sur le schéma lorsque vous intervenez sur le câblage du solénoïde.
Contacteur d’allumage
Le contacteur d’allumage (ou neiman) contrôle l’alimentation de la bobine du solénoïde. Il comporte souvent plusieurs positions telles que ARRÊT (OFF), MARCHE (RUN) et DÉMARRAGE (START). Voir ici le schéma de câblage du commutateur d’allumage
Connexions de batterie et de masse
Une mise à la masse fiable est essentielle pour le circuit de démarrage. La borne négative de la batterie doit être solidement raccordée au châssis de l’engin. De même, les masses du solénoïde et du démarreur doivent être franches et exemptes de traces de corrosion.
Symptômes et causes d’un solénoïde de démarreur défectueux
Le tableau suivant présente les problèmes courants liés au câblage du solénoïde de démarreur.
| Problèmes | Causes | Actions |
|---|---|---|
| Le tracteur ne démarre pas alors que la batterie est bonne | Solénoïde défectueux | Tester au multimètre en s’aidant du schéma de câblage |
| Bruit de claquement (« clic ») lors de la tentative de démarrage | Connexions corrodées ou desserrées ; Bobine de solénoïde défectueuse ; Interrupteurs de sécurité coupant le circuit | Consulter le schéma de câblage pour localiser la rupture de courant |
| Le démarreur tourne en continu après avoir relâché la clé | Les contacts du solénoïde sont peut-être restés collés | Vérifier le câblage et le fonctionnement du solénoïde selon le schéma |
Où trouver un schéma de câblage de solénoïde de démarreur ?
Trouver le bon schéma pour votre tracteur est la clé d’un dépannage efficace. Vous pouvez vous le procurer auprès des sources suivantes :
- Manuel d’utilisation : De nombreux constructeurs intègrent les schémas électriques dans le manuel du propriétaire.
- Manuels d’atelier / de réparation : Les manuels de réparation détaillés proposent des schémas schématiques très complets.
- Service client du fabricant : Contacter le service après-vente de la marque permet parfois d’obtenir la documentation officielle.
- Forums et sites spécialisés : Les forums d’entraide et de passionnés partagent fréquemment des schémas de câblage et des conseils de dépannage.
Le mot de la fin
Comprendre le schéma de câblage du solénoïde de démarreur est indispensable pour entretenir et dépanner votre tracteur. En sachant comment le solénoïde intègre l’ensemble du système électrique, vous pourrez diagnostiquer vos pannes de démarrage et remplacer les pièces défectueuses en toute sérénité. Gardez toujours cela à l’esprit : utilisez les bons outils et appuyez-vous sur le schéma spécifique à votre matériel pour garantir une tonte ou un travail agricole en toute sécurité. Chez FridayParts, vous trouverez une vaste sélection de solénoïdes de démarreur de qualité pour maintenir votre machine à son niveau de performance maximal.
