Un terminal mal câblé peut laisser votre machine totalement à l’arrêt ou, pire encore, provoquer des dommages électriques coûtant bien plus cher que le commutateur lui-même. Que vous remplaciez un contacteur d’allumage défectueux ou que vous conceviez une installation électrique, savoir exactement quel fil va sur votre neiman est la première étape pour réussir votre montage. Dans ce guide de câblage du contacteur d’allumage, nous détaillerons chaque borne, chaque fil et chaque position de clé afin que vous puissiez réaliser le branchement en toute sécurité, correctement et en toute confiance.
Qu’est-ce qu’un contacteur d’allumage ?
Le contacteur d’allumage (ou neiman) est l’organe maître de tout le circuit électrique de votre machine. C’est le composant qui reçoit votre clé (ou le signal d’un système sans clé) et détermine quels circuits électriques sont alimentés et à quel moment. Un contacteur d’allumage défaillant peut causer de nombreux problèmes, notamment :
- Le moteur qui ne tourne pas au démarrage ou refuse de démarrer
- Des accessoires électriques qui s’coupent en cours de fonctionnement
- Des ratés d’allumage inattendus du moteur
- Le démarreur qui tourne en continu
Si vous observez l’un de ces symptômes, votre contacteur d’allumage doit être inspecté ou remplacé.
Comment fonctionne un contacteur d’allumage ?
Un contacteur d’allumage fonctionne par rotation à travers une série de positions, chacune contrôlant un ensemble distinct de circuits électriques. La plupart des contacteurs d’allumage disposent de quatre positions de clé :
- OFF (Arrêt) — L’alimentation est coupée. La clé peut être insérée ou retirée.
- ACC (Accessoires) — Alimente les accessoires tels que l’autoradio, les feux et l’instrumentation, mais le moteur reste à l’arrêt.
- ON / IGN (Marche) — Alimentation complète de tous les circuits électriques principaux, y compris l’injection/carburation, l’allumage et le tableau de bord. C’est la position de fonctionnement normale une fois le moteur démarré.
- START / ST (Démarrage) — Position fugitive (à rappel automatique) qui envoie un signal au solénoïde de démarreur pour enclencher le démarreur et lancer le moteur. Le contacteur revient automatiquement sur la position ON dès qu’on le relâche.
Le tableau ci-dessous détaille quelles bornes sont sous tension pour chaque position de la clé, vous offrant une vision claire de la gestion du système électrique par le contacteur.
| Position du contacteur |
ACC |
IGN |
ST |
| ACC |
Marche |
Arrêt |
Arrêt |
| IGN |
Marche |
Marche |
Arrêt |
| ST |
Arrêt |
Marche |
Marche |
Comme illustré ci-dessus, la borne ACC est mise hors tension pendant la phase START afin de réduire la charge électrique lors du démarrage du moteur — un détail de conception essentiel qui protège votre système électrique. En résumé, le contacteur d’allumage remplit trois fonctions critiques : la distribution de l’alimentation des circuits, l’envoi du signal de démarrage et la protection contre une utilisation non autorisée. Achetez des contacteurs d’allumage de haute qualité ici.

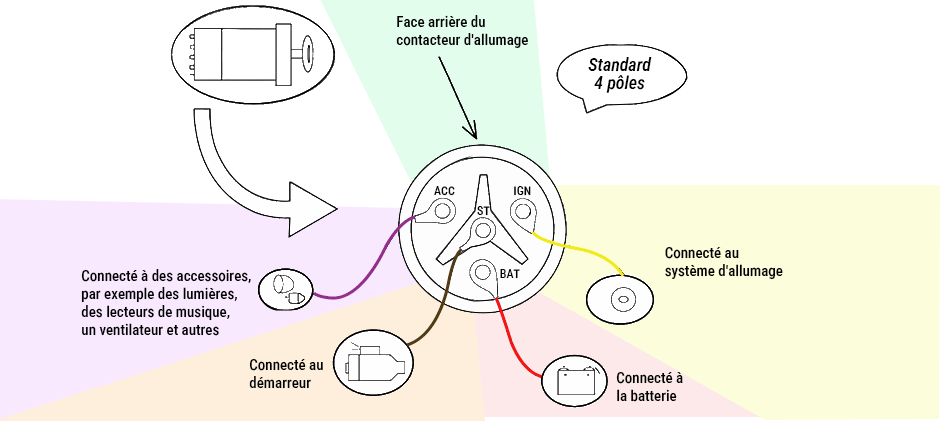

Schéma : Quel fil va sur le contacteur d’allumage ?
Comprendre quel fil se raccorde à quelle borne de votre contacteur d’allumage est crucial pour remplacer ou dépanner votre système d’allumage. Que vous travailliez sur un tracteur, une pelle mécanique ou toute autre machine à moteur thermique, la disposition de base du câblage reste la même. La plupart des contacteurs d’allumage standard possèdent quatre bornes principales, chacune remplissant une fonction spécifique et raccordée à un fil dédié du réseau électrique. En général, ces quatre fils du contacteur d’allumage sont :
| Bornes |
Nom complet |
Fonction |
| BAT |
Batterie |
Reçoit l’alimentation permanente directement depuis la borne positive de la batterie. Cette borne est toujours sous tension (+12 V permanent), même lorsque la clé est retirée. |
| IGN |
Allumage |
Distribue l’alimentation au système d’allumage du moteur et aux autres composants électriques essentiels lorsque la clé est sur la position ON. |
| ST |
Démarreur (Starter) |
Envoie le signal d’excitation au solénoïde de démarreur pour lancer le moteur. Cette borne n’est active qu’en position START. |
| ACC |
Accessoires |
Alimente les équipements non essentiels tels que les feux, l’autoradio, les manomètres et les essuie-glaces lorsque la clé est sur la position ACC. |
Quelle est la couleur des fils du contacteur d’allumage ?
La couleur des fils n’est pas universelle. Elle varie selon la marque, le modèle et le fabricant. Il est donc indispensable d’identifier où les fils sont raccordés au lieu de se fier uniquement aux couleurs. Les conventions de couleurs suivantes sont couramment utilisées à titre de référence générale :
| Borne |
Couleur de fil courante |
| BAT |
Rouge (grosse section) |
| IGN |
Rouge ou Jaune |
| ST |
Jaune ou Marron |
| ACC |
Violet ou Orange |
Remarque :
- Les couleurs de fils peuvent varier considérablement d’une marque ou d’un modèle d’équipement à l’autre.
- Ne vous fiez jamais uniquement à la couleur des fils lors du câblage ou du remplacement d’un contacteur d’allumage.
- Remontez toujours le fil jusqu’à sa source ou utilisez un multimètre pour vérifier la fonction de chaque borne.
Comment câbler un contacteur d’allumage à quatre bornes ?
Voici un guide étape par étape pour câbler un contacteur d’allumage standard à quatre bornes en toute sécurité et correctement :
- Débranchez la batterie : Débranchez toujours la borne négative (-) de votre batterie avant de commencer. Cela évite les chocs électriques, les étincelles ou les courts-circuits accidentels pendant le câblage.
- Repérez les bornes du contacteur : Vous trouverez quatre bornes identifiées à l’arrière de votre contacteur d’allumage.
- Raccordez l’alimentation (BAT) : Utilisez un fil de section appropriée (12 AWG / ~3,3 mm²) pour relier la borne BAT du contacteur à la borne positive de la batterie ou à la boîte à fusibles principale. Cela fournit l’alimentation électrique au contacteur, lui permettant de distribuer le courant aux autres circuits.
- Raccordez l’allumage (IGN) : Raccordez ensuite un fil de la borne IGN à la bobine d’allumage, au calculateur (ECU) ou au système de gestion moteur. Ce circuit devient actif lorsque la clé est sur la position ON, alimentant l’allumage, la pompe à carburant et les autres organes essentiels.
- Raccordez le démarreur (ST) : Reliez la borne ST au solénoïde de démarreur. Ce fil ne transporte du courant que lorsque la clé est tournée en position START. Il excite le solénoïde, qui enclenche ensuite le démarreur pour faire tourner le moteur.
- Raccordez les accessoires (ACC) : Raccordez ensuite la borne ACC aux équipements auxiliaires tels que l’autoradio, le ventilateur ou les essuie-glaces. Ces accessoires fonctionneront en position ACC ou ON, vous permettant de les utiliser sans démarrer le moteur.
- Raccordez la masse si nécessaire : Certains contacteurs d’allumage disposent d’une borne GND (masse). Le cas échéant, raccordez un fil noir entre cette borne et le châssis ou une surface métallique mise à nu.
- Rebranchez la batterie et testez : Rebranchez la borne négative (-) de votre batterie une fois tous les fils correctement raccordés.
- Testez les positions de la clé une par une : Enfin, testez chaque position de la clé pour vous assurer que tout fonctionne correctement.
Au cours du processus, vous devrez peut-être vous référer à votre manuel d’entretien pour remonter chaque élément correctement. Assurez-vous simplement de placer les bons composants au bon endroit et de serrer les vis, boulons et clips conformément aux préconisations du manuel de réparation. En suivant ces étapes, vous réussirez le câblage de votre contacteur d’allumage sans difficulté.
Le mot de la fin
Bien que de petite taille, le contacteur d’allumage joue un rôle crucial dans l’ensemble du système électrique de votre machine. Comprendre ses bornes, le raccordement de ses fils et ses positions de clé vous donne les bases nécessaires pour dépanner ou remplacer en toute confiance le neiman de n’importe quel équipement à moteur thermique. Identifiez toujours l’origine des fils au lieu de vous fier aux couleurs seules, et testez chaque position de clé après l’installation pour garantir un fonctionnement parfait. Nous mettrons régulièrement à jour ce blog avec des schémas de câblage de contacteurs d’allumage pour des marques et modèles spécifiques. De plus, nous proposons un large choix de contacteurs d’allumage de rechange de haute qualité pour diverses marques et machines. Restez connecté au blog FridayParts pour ne rater aucune mise à jour.
