Les machines modernes tirent l’essentiel de leur puissance du vérin hydraulique. Ce composant convertit l’énergie du fluide sous pression en un mouvement linéaire à la fois puissant et précis. Pour assurer leur maintien en condition optimale, il est essentiel de connaître les composants d’un vérin hydraulique et leur fonction. Ce guide a été conçu pour vous apporter une parfaite compréhension du sujet. Nous y présentons chaque élément critique, du corps de vérin principal et de la tige de piston jusqu’aux joints d’étanchéité et racleurs individuels, afin de vous offrir une vision complète de ce qui garantit le bon fonctionnement de vos équipements.
Qu’est-ce qu’un vérin hydraulique ?
Un vérin hydraulique est un actionneur mécanique qui utilise un fluide hydraulique sous pression pour générer une force et un mouvement linéaires. Il se compose d’un corps de vérin (le tube) dans lequel se déplace un piston relié à une tige.
Ce mouvement de va-et-vient, à la fois puissant et contrôlé, est à l’origine de presque toutes les fonctions majeures de vos équipements. C’est lui qui fournit la force brute nécessaire pour lever le godet plein d’une pelle mécanique, la précision requise pour orienter la lame d’une niveleuse, la puissance pour diriger un imposant tombereau articulé, ou encore la stabilité indispensable pour ancrer solidement les stabilisateurs d’ une grue au sol.
Les différents types de vérins hydrauliques
Bien qu’il existe de nombreuses variantes, ils sont principalement classés selon leur mode de fonctionnement.
Vérin hydraulique à simple effet
Un vérin à simple effet utilise la pression hydraulique pour déployer la tige de piston dans une seule direction. La rentrée de la tige s’effectue sous l’action d’ une force externe, telle que la gravité, ou d’un ressort interne. De conception plus simple, ils sont idéaux pour des applications telles que les monte-charges et les presses, où la force n’est requise que sur une partie du cycle.
Vérin hydraulique à double effet
Un vérin à double effet dispose d’orifices à ses deux extrémités, ce qui permet à la pression hydraulique de déployer et de rétracter la tige de piston. Cela offre un contrôle total du mouvement dans les deux sens, en faisant le type de vérin le plus couramment utilisé dans les machines de construction et agricoles.
Comment fonctionne un vérin hydraulique ?
Fondamentalement, un vérin hydraulique fonctionne en convertissant la pression du fluide hydraulique en un mouvement et une force linéaires :
- Le fluide sous pression pénètre par un orifice d’un côté du piston, à l’intérieur du corps du vérin.
- Le fluide pousse contre la surface du piston, générant une force qui déplace le piston et la tige qui y est fixée.
- Ce mouvement se traduit directement par une action mécanique : lever, pousser, diriger ou stabiliser des équipements lourds.
- Dans un vérin à double effet, le fluide peut également être orienté vers l’orifice opposé pour rétracter la tige de piston, garantissant ainsi un contrôle total du mouvement dans les deux directions.
Il s’agit d’un cycle simple mais puissant : injection du fluide → déplacement du piston → fonctionnement de la machine. Ce transfert d’énergie précis et vigoureux est ce qui permet au godet d’une pelle mécanique de soulever des tonnes de matériaux ou à une grue de déployer ses stabilisateurs de manière fluide et sécurisée.

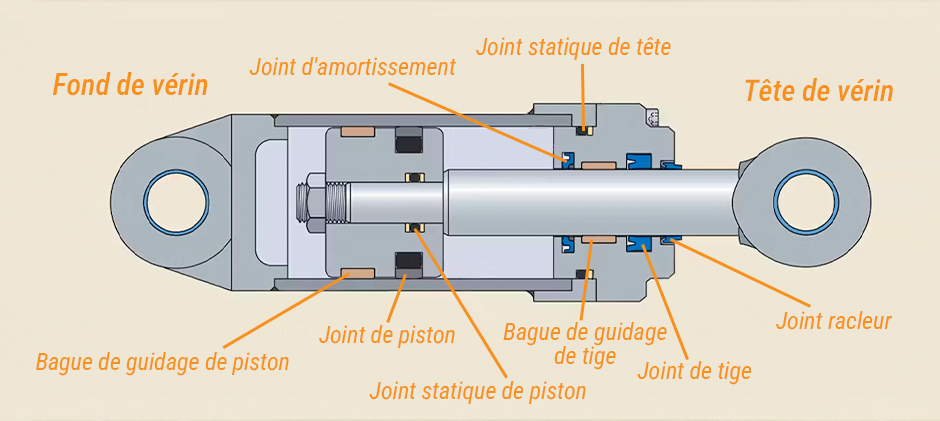

Schéma des composants d’un vérin hydraulique
Pour diagnostiquer correctement et entretenir votre équipement, il est essentiel de connaître la fonction de chaque composant d’un vérin hydraulique. Voici leur description détaillée, des pièces externes les plus importantes aux composants internes.
1. Tige de piston
Il s’agit de l’axe en acier chromé dur qui s’étend hors du vérin pour effectuer le travail. C’est sans doute le composant le plus critique, car il est directement exposé aux éléments extérieurs et aux contraintes physiques.
- Fonction : Transmet la force générée à l’intérieur du vérin vers l’équipement de la machine.
- Caractéristique clé : Une surface lisse et intacte est essentielle. Des entailles, de la rouille ou une déformation de la tige détruiront rapidement les joints, entraînant des fuites et une défaillance du système.
2. Joints et racleurs
Cet ensemble de composants est chargé de retenir le fluide sous haute pression et d’empêcher l’introduction de contaminants. Un vérin qui fuit est presque toujours le résultat d’un joint défectueux.
- Joints de tige : Logés dans la tête de vérin, ils empêchent le fluide de fuir vers l’extérieur le long de la tige de piston.
- Joints racleurs : Première ligne de défense, situés à l’extrémité même de la tête de vérin. Ils raclent la saleté, l’eau et les débris de la tige lors de sa rentrée pour éviter toute contamination.
- Joints de piston : Montés sur le piston, ils empêchent le fluide de contourner le piston en interne, ce qui provoquerait une perte de puissance et de maintien de la charge.
- Bagues de guidage : Bandes à faible friction situées sur le piston et dans la tête de vérin. Elles empêchent le contact métal sur métal, absorbent les charges radiales et garantissent un mouvement fluide.
3. Tête de vérin
Le composant qui ferme le corps du vérin du côté de la tige. C’est une pièce complexe qui remplit plusieurs fonctions.
- Étanchéité : Elle abrite les joints de tige et les joints racleurs critiques.
- Guidage : Elle fournit une surface d’appui pour guider la tige de piston, garantissant qu’elle se déplace en ligne droite.
- Variantes : Les têtes de vérin hydraulique existent en de nombreux modèles, tels que les têtes à filetage interne (types TH/TK) pour des applications spécifiques ou des unités usinées sur mesure comme les têtes de rechange pour Bobcat.
4. Corps de vérin
Le corps principal du vérin. Il s’agit d’un tube sans soudure à parois épaisses, conçu pour contenir une pression extrême.
- Confinement de la pression : Sa fonction principale est de résister en toute sécurité à la pression de service maximale du système hydraulique.
- Chemin de guidage : La surface interne est rodée pour obtenir une finition parfaitement lisse (finition miroir), permettant au piston de se déplacer efficacement et d’assurer une étanchéité optimale.
5. Piston
Le « moteur » du vérin. Il s’agit du composant cylindrique fixé à la tige qui se déplace en va-et-vient à l’intérieur du corps, poussé par le fluide hydraulique.
6. Fond de vérin
Cette pièce ferme l’extrémité « aveugle » du corps de vérin (l’extrémité opposée à la tige). Elle comporte souvent un orifice pour le fluide et intègre fréquemment l’une des fixations du vérin.
7. Fixations
Ce sont les composants qui fixent physiquement l’ensemble du vérin hydraulique à la machine. Le type de fixation détermine la manière dont le vérin peut pivoter et se déplacer. Les styles courants incluent la chape (un support en U avec un axe) et les fixations par tourillons.
8. Orifices
Les ouvertures filetées dans le corps, la tête ou le fond du vérin où se raccordent les flexibles hydrauliques. Ils permettent au fluide sous pression d’entrer et de sortir du vérin pour contrôler son mouvement.
9. Accessoires de vérin hydraulique
Il s’agit de pièces supplémentaires qui améliorent le fonctionnement du vérin hydraulique.
- Collerette / Collier : Souvent utilisée comme butée, élément de montage ou partie d’un mécanisme de verrouillage sur l’extérieur du vérin.
- Valves intégrées : Certains vérins intègrent directement des valves, telles que des valves d’équilibrage ou des clapets anti-retour pilotés.
En connaissant clairement ces composants de vérin hydraulique, vous pourrez également comprendre facilement comment réparer un vérin hydraulique.
Conclusion
Il est essentiel de connaître parfaitement les vérins hydrauliques pour diagnostiquer les problèmes, assurer un entretien adéquat et faciliter les remplacements. Grâce à ces connaissances, si vous rencontrez un dysfonctionnement sur vos vérins hydrauliques, vous pourrez rapidement identifier l’origine de la panne et trouver les pièces spécifiques nécessaires.
