Vous ne savez pas quels fils se branchent sur le contacteur d’allumage de votre tondeuse ? Dans ce guide, nous vous expliquons le schéma de câblage des solénoïdes de démarreur à 3 et 4 bornes. Nous vous aiderons également à déterminer s’il est judicieux de passer à un modèle à 4 bornes.
Qu’est-ce qu’un solénoïde de démarreur ?
Un solénoïde de démarreur, aussi appelé relais de démarreur, fonctionne comme un relais de puissance. Il gère l’intensité élevée nécessaire au lancement du moteur. Lorsque vous tournez la clé de contact, un faible courant de commande alimente la bobine du solénoïde. Celle-ci ferme alors les contacts internes, ce qui envoie toute la puissance de la batterie au démarreur. Le schéma de câblage détaille ces circuits électriques, les connexions des bornes et les dispositifs de sécurité. Un câblage incorrect peut entraîner :
- Le grillage des contacteurs d’allumage
- L’endommagement des démarreurs
- Des risques d’incendie dus aux courts-circuits
- La panne complète du système électrique
Schéma de câblage du solénoïde de démarreur
Le schéma de câblage d’un solénoïde de démarreur indique comment raccorder les fils. Les repères et les numéros de chaque borne permettent d’identifier l’emplacement de chaque conducteur. Il convient d’utiliser la section de câble appropriée pour chaque raccordement. Les câbles de forte section acheminent la puissance de la batterie vers le démarreur. Les fils de faible section sont réservés au circuit de commande. Une mise à la masse correcte garantit la sécurité et le bon fonctionnement du circuit. Les schémas précisent toujours le point de raccordement de la masse.
Identification des bornes du solénoïde de démarreur
Repérer le marquage de chaque borne permet de mieux comprendre le schéma et d’identifier le câblage du solénoïde. Le tableau ci-dessous récapitule la désignation des bornes ainsi que le code couleur usuel des fils.
| Borne / Fonction | Couleur(s) de fil courant(s) |
|---|---|
| Batterie (B) | Rouge |
| Démarrage (S) | Jaune ou Violet |
| Moteur (M) | Noir |
| Relais (R) | Bleu |
| Allumage (I) | Marron |
| Masse | Vert ou Dénudé |
Solénoïde à 3 bornes vs 4 bornes : quelle est la différence ?
La différence principale entre un solénoïde à 3 bornes et un modèle à 4 bornes réside dans leur schéma de câblage et leurs applications. Bien que ces deux types de solénoïdes remplissent la même fonction (relier la batterie au démarreur), ils fonctionnent de manière légèrement différente. Le nombre de bornes indique si la bobine du solénoïde dispose d’un circuit de masse séparé. Examinons les schémas des solénoïdes à 3 et 4 bornes pour mieux comprendre.

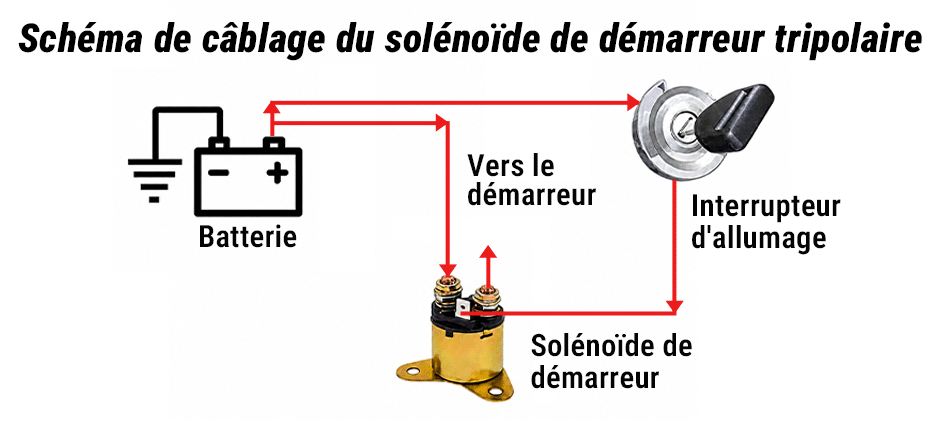

Schéma de câblage du solénoïde à 3 bornes (à titre indicatif uniquement)
Ce solénoïde comporte 3 bornes :
- Borne Batterie : L’une des deux grosses bornes se raccorde au pôle positif (+) de la batterie.
- Borne Démarreur : L’autre grosse borne se raccorde au démarreur.
- Borne de commande : La petite borne reçoit le signal 12 V du contacteur d’allumage pour actionner le solénoïde.
Sur un solénoïde à 3 bornes, la mise à la masse s’effectue par la patte de fixation sur le châssis de la tondeuse. Le châssis doit lui-même être parfaitement relié à la borne négative (-) de la batterie. Si la masse du châssis est défectueuse (rouille, corrosion ou connexions desserrées), le solénoïde risque de mal fonctionner.
Ce type de solénoïde équipe souvent les tondeuses anciennes au circuit électrique simple, lorsque la masse au châssis est fiable.

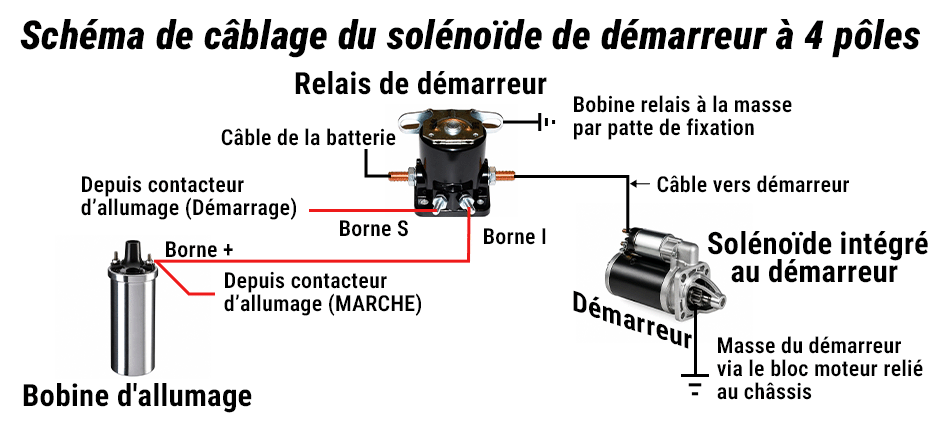

Schéma de câblage du solénoïde à 4 bornes (à titre indicatif uniquement)
Un solénoïde de démarreur à 4 bornes possède les trois mêmes connexions qu’un modèle à 3 bornes, avec une borne de masse supplémentaire :
- Borne Batterie : Une grosse borne se raccorde à la borne positive de la batterie.
- Borne Démarreur : L’autre grosse borne est reliée au démarreur.
- Borne de commande : Cette borne se raccorde au contacteur d’allumage.
- Borne de masse : Le solénoïde dispose d’une borne dédiée, reliée directement à la borne négative (-) de la batterie ou à un point de masse spécifique sur le châssis.
Sur un montage à 4 bornes, la borne de masse dédiée offre une liaison à la masse directe et fiable pour la bobine du solénoïde, quel que soit l’état du châssis. Les solénoïdes à 4 bornes s’avèrent ainsi plus fiables lorsque la qualité de la masse au châssis est incertaine. Sur certains modèles à 4 bornes, la quatrième borne sert de borne d’excitation (S) pour intégrer les sécurités (contacteur de siège ou d’embrayage de lame/PRI). Cette configuration garantit que la tondeuse ne peut démarrer que si l’utilisateur est assis ou si la lame est débrayée.
Ce type de solénoïde est couramment utilisé sur les tondeuses récentes équipées de circuits électriques plus complexes, ou lorsque le solénoïde est intégré au circuit de sécurité.
Comment choisir le bon solénoïde de démarreur ?
Lors du remplacement du solénoïde de démarreur de votre tondeuse, vous devez prendre en compte les facteurs suivants :
- Type de solénoïde d’origine : Utiliser un solénoïde identique reste le choix le plus sûr et le plus judicieux.
- Schéma électrique : Consultez le schéma électrique de votre tondeuse pour vérifier la configuration du câblage.
- Mise à la masse : Si vous utilisez un solénoïde à 3 bornes, veillez à ce que le contact entre le support de fixation et le châssis soit propre et parfaitement serré.
- Circuits de sécurité : Si votre tondeuse comporte des contacteurs de sécurité sur le circuit de démarrage, un solénoïde à 4 bornes sera nécessaire pour maintenir ces protections.
- Intensité nominale (Ampérage) : Choisissez un solénoïde ayant le même ampérage que l’élément d’origine. Une valeur inadaptée provoquerait une défaillance prématurée.
Peut-on remplacer un solénoïde à 3 bornes par un modèle à 4 bornes (et inversement) ?
Même s’il est préférable de conserver le type de solénoïde d’origine, la conversion entre les modèles à 3 et 4 bornes reste parfois possible. Voici les éléments à prendre en compte :
Passage de 3 bornes à 4 bornes
La conversion d’un solénoïde à 3 bornes vers un modèle à 4 bornes est généralement simple. Il suffit de raccorder la borne supplémentaire du nouveau solénoïde à un point de masse fiable du châssis ou directement à la borne négative de la batterie. Cela garantit une bonne mise à la masse, même si le châssis est oxydé.
Passage de 4 bornes à 3 bornes
Déconseillé. Cette conversion n’est envisageable que si la quatrième borne du solénoïde d’origine correspond uniquement à une masse. Si la quatrième borne fait partie du circuit de sécurité, nous vous recommandons vivement de ne pas effectuer cette modification, car elle neutraliserait les organes de sécurité. Pour ce montage, vous devrez supprimer le câble de masse et vous assurer que le solénoïde est bien relié à la masse du châssis par sa patte de fixation.
En résumé
Le solénoïde de démarreur est un composant essentiel au lancement du moteur de votre tondeuse. Comprendre le schéma de câblage des solénoïdes à 3 et 4 bornes vous aidera à résoudre plus facilement les pannes électriques. Lors du remplacement de cette pièce, nous vous conseillons de choisir un modèle identique à l’origine. Si vous devez adapter un solénoïde à 4 bornes en lieu et place d’un modèle à 3 bornes, consultez impérativement le manuel d’utilisation et respectez les consignes de ce guide. Chez FridayParts, vous trouverez une large gamme de solénoïdes de démarreur et de pièces de rechange de qualité pour maintenir votre matériel en parfait état de fonctionnement. Bonne tonte !
