Lorsque des codes de défaut J1939 apparaissent, les temps d’arrêt peuvent devenir un véritable problème. Ces codes sont souvent complexes et, si le problème n’est pas résolu rapidement, les pertes de temps et d’argent peuvent être importantes. Mais pas d’inquiétude — FridayParts a préparé un guide simple des codes de défaut les plus courants pour vous aider à identifier et résoudre les problèmes rapidement, afin que votre machine retrouve ses performances optimales en un minimum de temps.
Qu’est-ce qu’un code de défaut J1939 ?
Le système J1939 est une norme utilisée sur les machines lourdes pour signaler les problèmes à l’opérateur. C’est en quelque sorte le langage utilisé par votre machine pour indiquer qu’un dysfonctionnement est présent.
Les voitures utilisent un système appelé OBD-II, mais les équipements lourds de marques comme Caterpillar, John Deere, Cummins ou Volvo utilisent plutôt la norme SAE J1939.
Lorsqu’une panne survient, l’unité de commande moteur (ECU) envoie un message via le réseau CAN bus. Le défaut apparaît alors sous forme de numéro ou de message sur l’écran.
On peut comparer le J1939 au système nerveux de la machine : il indique précisément où se situe le problème afin de permettre une intervention rapide.

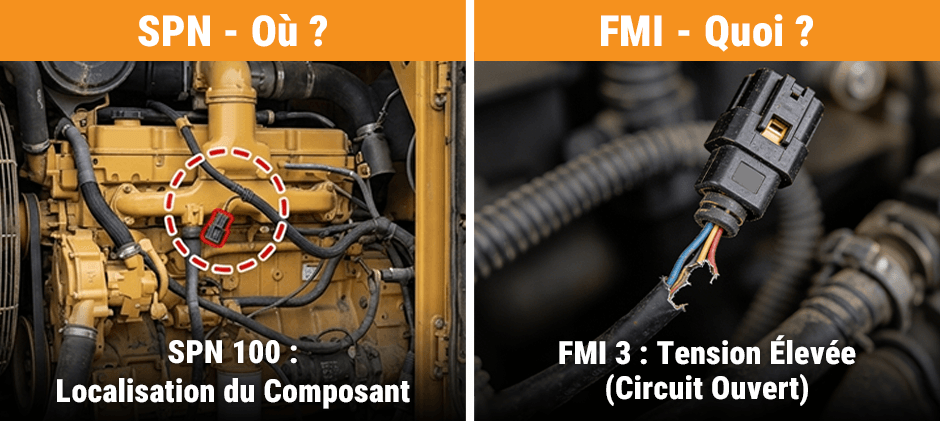

Comment lire les codes SPN et FMI
Chaque code de défaut J1939 comporte deux parties :
- SPN (Suspect Parameter Number) : indique quel composant présente un problème. Exemple : capteur de pression d’huile, turbocompresseur.
- FMI (Failure Mode Identifier) : indique la nature du problème. Exemple : tension trop élevée, signal absent, données hors plage.
Exemple :
SPN 100 FMI 3 signifie que le capteur de pression d’huile moteur présente une tension supérieure à la normale.
Cela indique généralement un câble desserré ou un capteur défectueux.
9 principaux codes de défaut J1939 (et comment les réparer)
Voici les codes les plus courants rencontrés sur les machines tout-terrain, classés par système, avec des contrôles simples et des conseils de réparation.
1. Codes du système d’émissions et de post-traitement (DEF / SCR / DPF)
Les moteurs modernes de niveau Tier 4 utilisent de nombreux capteurs pour respecter les normes d’émissions. Ces capteurs déclenchent souvent des voyants moteur.
Capteur NOx en sortie – SPN 3226
- Signification : le capteur chargé d’analyser les gaz d’échappement fournit des données erronées ou est défectueux en interne.
- Symptômes : réduction de puissance du moteur (mode dégradé), voyants d’alerte.
- Solution : vérifier d’abord le câblage. Si le connecteur est correct, remplacer le capteur NOx. Ces capteurs ont une durée de vie limitée et tombent souvent en panne à cause de la chaleur.
Efficacité de conversion du catalyseur SCR – SPN 4364
- Signification : l’ECU estime que le système de traitement des gaz d’échappement ne fonctionne pas efficacement.
- Symptômes : voyant « arrêt moteur », forte perte de puissance.
- Solution : vérifier l’injecteur DEF (doseur) pour détecter des dépôts de cristallisation blanche. Si l’injecteur est propre, le capteur NOx en sortie envoie probablement des données incorrectes (dérive) et doit être remplacé.
Qualité / concentration du DEF – SPN 3364
- Signification : le capteur DEF (AdBlue®) détecte si le liquide est dilué ou si l’urée n’est pas pure.
- Symptômes : passage en mode dégradé.
- Solution : vidanger et remplir avec du DEF neuf et conforme. Si le code persiste, le capteur de qualité DEF (souvent intégré dans l’ensemble de réservoir DEF / module d’alimentation) est défectueux. Il peut être nécessaire de remplacer l’ensemble du module.
2. Codes critiques des capteurs moteur
Ces codes protègent la santé du moteur. Les ignorer peut entraîner des dommages importants.
Pression d’huile moteur – SPN 100
- Signification : pression d’huile dangereusement basse ou défaut du circuit du capteur.
- Symptômes : voyant d’arrêt moteur, jauge à zéro ou bloquée.
- Solution : vérifier immédiatement le niveau d’huile. Si le niveau est correct, le capteur de pression d’huile est probablement défectueux.
Température du liquide de refroidissement – SPN 110
- Signification : le moteur surchauffe ou le capteur transmet une valeur faussement élevée.
- Symptômes : alerte de surchauffe, ventilateur à vitesse maximale.
- Solution : vérifier le niveau de liquide de refroidissement et l’absence de débris dans le radiateur. Si le moteur n’est pas réellement chaud, remplacer le capteur de température.
Pression d’admission (boost) – SPN 102
- Signification : le turbocompresseur ne fournit pas la pression attendue.
- Symptômes : performances faibles, fumée noire, perte de puissance.
- Solution : inspecter les durites d’air et le refroidisseur d’air de suralimentation pour détecter des fuites. Si l’ensemble est étanche, le capteur MAP (pression absolue du collecteur) est probablement défectueux.
Pression d’alimentation en carburant – SPN 94
- Signification : le système basse pression de carburant est hors spécification.
- Symptômes : démarrage difficile, calages, ralenti irrégulier.
- Solution : remplacer d’abord les filtres à carburant. Si cela ne suffit pas, vérifier la pompe d’alimentation ou le capteur de pression de carburant.
3. Codes électriques et de contrôle
Ces codes indiquent généralement des problèmes d’alimentation ou de câblage.
SPN 97 – Présence d’eau dans le carburant
- Signification : de l’eau s’est accumulée dans le séparateur du filtre à carburant.
- Symptômes : voyant orange.
- Solution : vidanger immédiatement le séparateur d’eau. Si le voyant reste allumé après vidange, le capteur d’eau dans le carburant (WIF) est corrodé et doit être remplacé.
SPN 168 – Tension batterie / alimentation
- Signification : l’ECU détecte une tension trop élevée (alternateur) ou trop faible (batterie/câblage).
- Symptômes : éclairage instable, jauges erratiques, démarrages difficiles.
- Solution : vérifier les bornes de batterie pour la corrosion.
Pour les systèmes 12 V : si la tension dépasse 15 V, le régulateur d’alternateur est défectueux.
Pour les systèmes 24 V : la charge normale est d’environ 28 V. Si la tension dépasse 30 V, le régulateur d’alternateur est probablement défaillant.
Quand faut-il remplacer une pièce ?
Si vous observez ces codes FMI, il s’agit presque toujours d’un problème de circuit électrique ou de capteur :
- FMI 3 (tension supérieure à la normale) : indique généralement que le fil de signal est coupé ou déconnecté (circuit ouvert). Le calculateur (ECU) détecte une tension maximale car le capteur ne la fait pas chuter.
- FMI 4 (tension inférieure à la normale) : indique souvent un court-circuit à la masse.
Voici ce qu’il faut faire :
1. Inspecter le câblage : recherchez des fils cassés, des traces d’usure par frottement ou de la corrosion.
2. Sécuriser le connecteur : assurez-vous que chaque prise est correctement enclenchée.
3. Remplacer le capteur : si le câblage semble propre et bien connecté, cela signifie que le circuit interne du capteur est défaillant. Le remplacement est la méthode la plus rapide pour effacer le code défaut.
Conclusion
Avec ce guide, vous n’avez plus besoin de parcourir des listes interminables de codes. Des systèmes d’émissions et d’échappement aux systèmes électriques et de contrôle, vous pouvez identifier rapidement les codes défauts les plus courants et résoudre les problèmes plus facilement.
Et si vous avez besoin de pièces de rechange pour CAT, Cummins, John Deere, Volvo ou d’autres grandes marques pendant le processus, FridayParts est là pour vous accompagner à chaque étape.
