Exploiter efficacement des engins tout-terrain implique de comprendre le langage qu’ils utilisent lorsqu’un problème survient. Lorsqu’un défaut de diagnostic apparaît, votre machine ne « tombe » pas simplement en panne : elle génère un message de données appelé code SPN FMI. Si vous avez déjà été confronté à des codes tels que 639:9 ou 4364-1, ce guide vous aidera à comprendre chaque élément de ces codes, à savoir ce qu’ils signifient et à déterminer comment réagir avant qu’un temps d’arrêt ne devienne coûteux.
Que sont les codes SPN et FMI ?
Chaque équipement moderne de chantier génère des données de diagnostic par l’intermédiaire de son module de commande électronique (ECM). La norme de communication J1939 traduit ces données en codes que les opérateurs et les techniciens peuvent facilement interpréter.
- SPN (Suspect Parameter Number) : identifie le paramètre, le composant ou le capteur concerné par le défaut. Chaque numéro correspond à un élément précis, comme la pression d’huile moteur, la température du carburant ou le système de post-traitement des gaz d’échappement.
- FMI (Failure Mode Identifier) : indique la nature de la défaillance du composant. Il peut s’agir d’un problème électrique, mécanique ou d’un signal anormal. Ensemble, le code SPN FMI permet aux opérateurs d’isoler rapidement l’origine du problème sans avoir à démonter entièrement la machine.
Liste des codes défauts SPN et FMI
Avec des milliers de combinaisons de codes, une liste complète des codes SPN et FMI peut paraître complexe. Cependant, chaque code appartient à une famille de diagnostic plus large, en fonction du système concerné. Vous trouverez ci-dessous un récapitulatif complet de toutes les combinaisons SPN et FMI fréquemment rencontrées sur les engins de chantier Caterpillar, établi à partir de plusieurs décennies de diagnostics sur le terrain et de données d’usine.
1. Défauts du moteur et du système d’alimentation
| SPN | FMI | Description | Gravité |
|---|---|---|---|
| 100 | 4 | Pression d’huile moteur – Tension inférieure à la normale ou court-circuit à la masse | Critique |
| 101 | 0 / 2 / 4 / 16 | Pression du carter moteur – Valeur supérieure à la normale, signal intermittent, tension inférieure à la normale ou défaut de gravité modérée | Modérée à critique |
| 108 | 3 / 13 | Pression barométrique – Tension supérieure à la normale ou capteur hors étalonnage | Modérée |
| 110 | 3 / 4 / 15 | Température du liquide de refroidissement moteur – Température élevée ou tension anormale | Modérée à élevée |
| 111 | 17 | Niveau du liquide de refroidissement moteur – Niveau bas | Critique |
| 172 / 174 | 3 / 0 | Température du carburant – Tension supérieure à la normale ou données supérieures à la plage normale | Modérée |
| 190 | 2 / 14 / 15 | Capteur de régime moteur – Données erratiques, instruction spéciale ou régime moteur excessif | Modérée |
| 168 | 4 / 18 | Alimentation de la batterie – Tension faible ou données inférieures à la plage normale | Modérée |
| 411 | 2 / 5 / 7 / 13 | Pression différentielle EGR – Données erratiques, circuit ouvert, système mécanique ne répondant pas ou capteur hors étalonnage | Modérée à élevée |
| 412 | 2 / 3 | Température EGR – Données erratiques ou tension supérieure à la normale | Modérée |
| 652 | 7 | Calage de l’allumage – Système mécanique ne répondant pas ou mal réglé | Modérée |
| 637 | 8 | ECM – Fréquence ou largeur d’impulsion anormale | Modérée |
Constat : La plupart des problèmes de moteur sont dus à des fluctuations de tension, à la corrosion des bornes des capteurs ou à un manque d’entretien des fluides. Il est impératif de remédier rapidement à ces problèmes afin d’éviter une usure interne supplémentaire.
2. Défauts du système de post-traitement et de contrôle des émissions
| SPN | FMI | Description (Français) | Gravité |
|---|---|---|---|
| C3556 | 1 | Injecteur d’hydrocarbures du système de post-traitement – Débit insuffisant | Grave |
| 4364 | 1 / 17 | Efficacité de conversion du catalyseur SCR – Faible (niveau le moins sévère) | Grave |
| 5443 | 0 / 15 / 16 | Système d’injection d’hydrocarbures – Variations importantes du débit de sortie | Modérée |
| 3719 | 0 / 15 / 16 / 31 | Charge de suie du filtre à particules (DPF) – Élevée ou inconnue | Modérée à élevée |
| 3609 | 4 / 12 | Tension du filtre à particules (DPF) inférieure à la normale ou défaillance du capteur | Élevée |
| 3662 / 3362 | 5 / 31 | Température du carburant du système de post-traitement – Circuit ouvert ou absence de réponse | Modérée |
| 3563 | 4 / 16 / 21 | Capteur de particules (PM) – Tension faible, paramètre manquant ou dérive vers une valeur élevée | Modérée |
| 3242 | 3 / 18 | Capteur NOx en amont (admission) – Tension élevée ou inférieure à la plage normale | Modérée |
| 3360 | 9 | Température des gaz d’échappement – Fréquence de mise à jour anormale | Modérée à élevée |
| 3242 / 3226 | 10 | Capteur NOx en aval (sortie) – Taux de variation anormal | Modérée |
Résumé : Des filtres obstrués, un liquide DEF contaminé ou la calcification des capteurs sont souvent à l’origine de ces codes d’erreur. Une inspection régulière du réchauffeur et du module de dosage permet de réduire les alertes FMI 16 et FMI 21. Pour une explication plus détaillée de la manière dont les codes liés au système antipollution sont associés aux codes MID, CID et FMI, consultez notre ressource technique consacrée au décodage des formats de diagnostic Caterpillar.
3. Défauts de transmission et de chaîne cinématique
| SPN | FMI | Description | Gravité |
|---|---|---|---|
| 723 | 2 / 8 / 18 | Position de sortie / position de gamme de la transmission – Signal erratique, anormal ou inférieur à la plage normale | Modérée |
| 729 | 3 / 5 / 18 | Position de gamme de la transmission – Tension élevée, circuit ouvert ou valeur inférieure à la plage normale | Modérée |
| 751 | 9 | Sélecteur principal de changement de vitesse – Fréquence de mise à jour anormale | Modérée |
| 639 | 2 / 9 | Réseau J1939 – Communication intermittente ou fréquence de mise à jour anormale | Modérée à élevée |
4. Systèmes de carburant, d’air et du DEF
| SPN | FMI | Description | Impact typique |
|---|---|---|---|
| 94 | 15 | Pression d’alimentation en carburant – Élevée (niveau de gravité modéré à sévère) | Provoque une instabilité des injecteurs |
| 3509 | 4 | Alimentation 5 V des capteurs – Banc 1 : tension inférieure à la normale | Chute de la tension d’alimentation des capteurs |
| 4334 | 18 | Capteur de pression du DEF – Valeur inférieure à la plage normale | Alerte de basse pression du DEF |
| 84 | 2 | Vitesse du véhicule basée sur les roues – Données erratiques | Affecte le système de contrôle de traction |
5. Systèmes de protection, de sécurité et de surveillance
|
SPN |
FMI | Description | Gravité |
|---|---|---|---|
| 4077 | 4 / 14 | Système de protection du moteur – Tension inférieure à la normale ou instruction spéciale | Élevée |
| 3660 | 5 | Système de protection du moteur – Courant inférieur à la normale | Modérée |
| 1110 | 31 | Température du catalyseur d’oxydation diesel (DOC) – Aucune réponse | Élevée |
| 1481 | 9 | Dispositif de commande de frein – Fréquence de mise à jour anormale | Modérée |
| 237 | 11 | Détection du numéro d’identification du véhicule (VIN) – Autre mode de défaillance | Faible |
| 168 (répété) | NULL / 4 | Témoin d’avertissement allumé | Faible |
Remarque : La plupart des codes d’erreur liés aux témoins d’avertissement et à l’alimentation (famille SPN 168) proviennent de défauts de mise à la terre du calculateur ou d’une résistance de la batterie. Il convient de vérifier ces éléments avant de remplacer des modules coûteux.
Comment interpréter les codes SPN FMI ?
Chaque code SPN FMI suit une logique précise :
- Identifier le SPN (paramètre) pour localiser le sous-système.
- Identifier le FMI (mode) pour déterminer la nature de la défaillance du signal.
- Déterminer si la défaillance est d’origine électrique ou mécanique.
- Vérifier la présence de codes cumulatifs (défauts multiples provenant d’une même source).
Exemple 1 :
- SPN 639 FMI 9 – Communication du réseau interrompue.
- Signification : Les trames de données du réseau J1939 ne sont plus mises à jour normalement. Cela peut provoquer le gel des affichages ou un retard dans le fonctionnement de la transmission.
Exemple 2 :
- SPN 4364 FMI 1 – Faible efficacité de conversion du catalyseur SCR.
- Signification : Le système a détecté une réduction insuffisante des NOx, généralement causée par des conduites de dosage obstruées ou des capteurs défectueux.

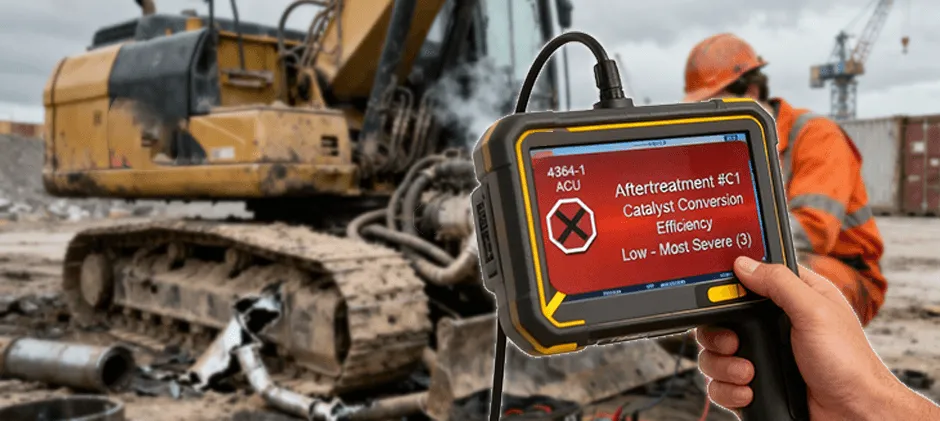

Si l’écran d’avertissement affiche 4364-1 (rouge) ou 3361-5 (jaune), comme dans les exemples ci-dessous, cela indique une perte importante de l’efficacité du système de dépollution ou un événement de type « courant inférieur à la normale » dans le système de dosage.
Causes courantes et conseils de dépannage
La plupart des alertes répétitives des codes SPN FMI sont dues à des problèmes électriques ou de calibrage qui peuvent être évités.
- Alimentation électrique et connexions de masse – Inspectez les bornes de l’ECM, l’alimentation de la batterie et l’étanchéité des connecteurs de cabine.
- Étalonnage des capteurs – Des défauts tels que le FMI 13 (hors étalonnage) apparaissent souvent avec des capteurs vieillissants. Un recalibrage à l’aide d’un outil de diagnostic peut corriger ces anomalies.
- Contamination – La présence d’eau ou d’impuretés dans les systèmes d’alimentation en carburant et de dosage des gaz d’échappement peut entraîner des alertes FMI 5 et FMI 16.
- Retards de communication – Les codes 639 FMI 9 ou 751 FMI 9 indiquent généralement des interférences sur le bus CAN. Vérifiez la continuité de la mise à la masse du blindage.
- Mises à jour logicielles – Une version obsolète du logiciel de l’ECM peut générer de faux codes de défaut. Des mises à jour régulières permettent d’éviter des diagnostics erronés.
Lorsque le remplacement de pièces est nécessaire, le choix de composants de rechange de haute qualité permet de maîtriser les coûts de réparation sans compromettre la fiabilité. Vous pouvez vous procurer des capteurs, des filtres et des distributeurs hydrauliques compatibles avec les équipements CAT, offrant un excellent rapport qualité-prix pour les chargeuses, bulldozers et excavatrices.
Comment éviter les codes de défaut récurrents ?
Pour éviter l’allumage des voyants d’avertissement et maintenir la productivité de votre machine :
- Effectuez un contrôle mensuel de l’état de l’ECM – Effacez les anciens codes de défaut et vérifiez les données des capteurs en temps réel.
- Utilisez des pièces de rechange conformes aux spécifications OEM – Les capteurs et électrovannes de remplacement doivent respecter les tolérances de tension définies par le constructeur.
- Maintenez des points de mise à la masse propres – Une connexion de masse oxydée ou corrodée sur le châssis peut provoquer de façon répétée les codes SPN 168 FMI 4 ou FMI 9.
- Nettoyez régulièrement les filtres et les conduites de DEF – Cela permet de prévenir les défauts FMI 18 (pression insuffisante) et FMI 21 (dérive vers une valeur élevée).
- Préservez l’intégrité du réseau de communication – Faites passer les faisceaux de câbles à l’écart des zones soumises à de fortes vibrations afin d’éviter les défauts de la série SPN 639.
Résumé
Le décodage d’une liste de codes SPN FMI ne se limite pas à la suppression des alertes ; il s’agit de prévenir les immobilisations mécaniques et d’éviter des remplacements coûteux. Les opérateurs qualifiés interprètent ces codes dès les premières étapes, en combinant diagnostic et pièces de rechange de haute qualité pour optimiser la disponibilité. Pour des composants robustes et fiables adaptés à vos engins lourds tout-terrain, découvrez les pièces CAT chez FridayParts, votre fournisseur unique de solutions performantes et économiques.
