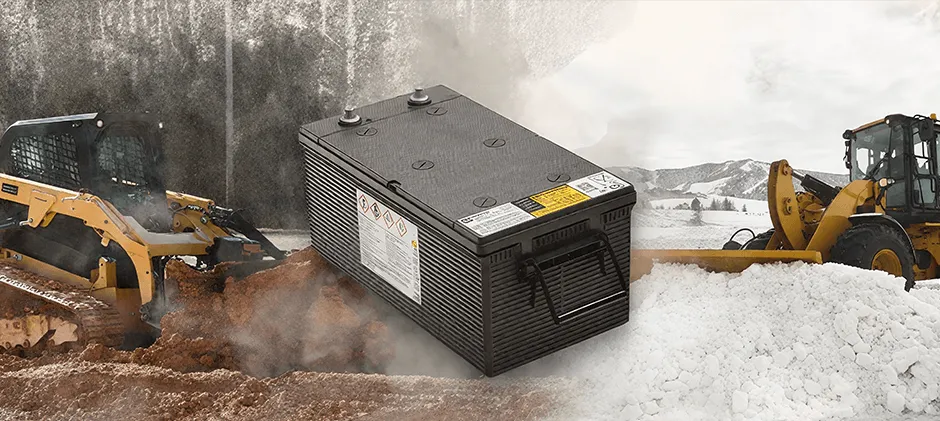

Votre pelle, bulldozer ou chargeuse ne démarre pas. Le problème vient très probablement d’une batterie déchargée, mais avant de brancher un chargeur de batterie ou des câbles de démarrage, vous devez identifier correctement les bornes positive et négative de la batterie. Consultez cet article pour suivre les instructions. Vous pourrez ainsi effectuer un démarrage rapide et (nous l’espérons) remettre votre machine en route.
Pourquoi le raccordement correct des bornes est crucial
Dans le cas des engins de chantier, en raison de la puissance de ces machines, un mauvais raccordement de la batterie peut avoir de graves conséquences.
- Risques accrus : De nombreux équipements lourds utilisent des systèmes de 24 volts. Un raccordement incorrect génère un arc électrique puissant, capable de faire fondre un outil, de causer des brûlures graves ou d’enflammer l’hydrogène libéré par la batterie, provoquant ainsi une explosion.
- Coûts élevés : Une inversion de polarité peut instantanément endommager les composants électroniques sensibles et coûteux, notamment le calculateur moteur (ECU), l’écran du tableau de bord, l’alternateur et d’autres modules de commande.
- La sécurité avant tout : Savoir distinguer les bornes positive et négative est une connaissance de base des systèmes électriques qui permet de protéger non seulement l’équipement, mais également l’opérateur contre tout danger.
Méthodes universelles pour identifier les bornes positive et négative
Même selon les différentes marques et types de machines, la plupart des batteries suivent quelques règles universelles. Elles constituent votre première ligne de défense pour identifier correctement les bornes.
Repérer les symboles + et –
Le symbole est généralement moulé ou imprimé directement sur le boîtier de la batterie : le « + » pour le positif, le « – » pour le négatif. Cependant, sur les engins de chantier, ces symboles sont souvent recouverts de poussière et de graisse. Avant toute intervention, pensez à nettoyer la surface de la batterie avec un chiffon pour faire apparaître le marquage plus nettement.
Identifier grâce au code couleur des câbles
- Rouge pour le positif : Dans la quasi-totalité des cas, le câble ou le capuchon de protection en plastique qui recouvre la borne est rouge. Il s’agit du côté positif (+).
- Noir pour le négatif : Le câble connecté à la borne négative (-) est presque toujours noir. C’est généralement ce câble qui assure la mise à la masse sur le châssis de la machine.
Toutefois, sur les machines plus anciennes ou le matériel ayant subi des réparations sur le terrain, les câbles ont pu être remplacés par ce qui était disponible. Les couleurs peuvent également passer avec le temps, et l’ensemble peut être recouvert d’une couche uniforme de saleté. Par conséquent, utilisez la couleur comme une confirmation secondaire et non comme votre méthode principale.
Vérifier la taille physique des bornes
Vérifier la taille physique des bornes de la batterie est une méthode traditionnelle, mais elle est d’une utilité limitée sur les équipements lourds. Cette méthode s’applique uniquement aux batteries utilisant des bornes coniques SAE (bornes cylindriques standard). De nombreuses batteries pour engins de chantier utilisent des bornes à goujons filetés afin de garantir des connexions plus sûres et résistantes aux vibrations. Sur ces modèles, les goujons sont généralement de taille identique. Si votre batterie possède des bornes filetées, vous ne pourrez donc pas vous fier à leur taille pour les distinguer.
Spécificités à noter selon le type d’équipement
Identifier un système 24V en série
De nombreux grands chargeurs, pelles et bulldozers fonctionnent avec un système de 24 volts pour alimenter leurs puissants démarreurs et leurs circuits hydrauliques complexes. Pour ce faire, deux batteries de 12 volts sont branchées en série. Vous remarquerez un câble de liaison épais reliant la borne positive (+) d’une batterie à la borne négative (-) de l’autre. Il s’agit du câble de mise en série. Les deux bornes restantes libres sont les bornes du système. La borne positive (+) libre correspond au pôle positif du système (+24V), et la borne négative (-) libre correspond au pôle négatif du système, c’est-à-dire la masse.
Caches et écrans de protection
Afin d’éviter tout court-circuit accidentel causé par la chute d’une clé ou d’une pièce mobile, de nombreux fabricants placent un cache en plastique rouge ou un écran isolant sur la borne positive. La borne négative est généralement laissée à nu. Si vous voyez un capuchon de protection dédié, il recouvre presque à coup sûr la borne positive.
Mise à la masse directe sur le châssis
Sur la quasi-totalité des engins de chantier, le câble de batterie négatif (-) principal est court et se trouve boulonné directement sur le châssis en acier de la machine ou sur le bloc moteur. Il s’agit de la mise à la masse de la structure. Le câble positif (+), quant à lui, est relié au solénoïde du démarreur et au système électrique principal.
Comment démarrer vos engins de chantier aux câbles en toute sécurité
Maintenant que vous savez comment identifier les bornes, mettons cela en pratique avec la procédure correcte et sécurisée pour un démarrage aux câbles.
Préparations de sécurité
Avant de toucher au moindre câble, suivez ces étapes :
- Portez vos EPI : Mettez des lunettes de protection et des gants de travail robustes. L’acide de batterie est corrosif et les étincelles représentent un danger bien réel.
- Inspectez la batterie : Vérifiez l’absence de fissures, de fuites ou de gonflements sur le boîtier de la batterie. Si la batterie est endommagée, ne tentez pas de démarrage aux câbles. Elle doit être remplacée.
- Vérifiez la tension : Assurez-vous que la machine en panne et le véhicule d’assistance (ou le booster de démarrage) fonctionnent avec la même tension (par exemple, tous deux en 12V ou tous deux en 24V). Brancher une source de 12V sur un système de 24V est inutile, tandis que brancher une source de 24V sur un système de 12V provoquera des dommages électriques immédiats et graves.
- Éteignez tout : Assurez-vous que les phares, les radios et tous les autres composants électroniques des deux machines sont éteints.
Séquence de raccordement correcte
- Connectez une extrémité du câble de démarrage positif (rouge) à la borne positive (+) de la batterie à plat.
- Connectez l’autre extrémité du câble positif (rouge) à la borne positive (+) de la batterie d’assistance (chargée).
- Connectez une extrémité du câble de démarrage négatif (noir) à la borne négative (-) de la batterie d’assistance.
- Connectez l’autre extrémité du câble négatif (noir) sur une partie métallique robuste, propre et non peinte, du bloc moteur ou du châssis de la machine en panne, bien à l’écart de la batterie.
Remarque : Ne branchez jamais la dernière extrémité du câble négatif directement sur la borne négative de la batterie à plat. Cela pourrait provoquer une explosion.
Procédure de démarrage
- Démarrez le moteur de la machine d’assistance (celle dotée de la batterie chargée) et laissez-le tourner pendant plusieurs minutes à un régime de ralenti légèrement accéléré. Cela permet d’apporter une légère charge de surface à la batterie à plat. Essayez ensuite de démarrer le moteur de la machine en panne.
- Si elle démarre, laissez-la tourner. Si elle ne démarre pas, attendez quelques minutes de plus et réessayez. N’actionnez pas le démarreur pendant plus de 15 secondes d’affilée afin d’éviter toute surchauffe du démarreur.
- Une fois la machine en marche, débranchez les câbles de démarrage dans l’ordre inverse. Commencez par retirer le câble négatif, puis retirez le câble positif.
Vous avez encore des doutes sur les bornes de votre batterie ?
Si vous avez nettoyé la batterie mais ne trouvez toujours aucun marquage, et que les couleurs des câbles ne sont pas fiables, ne devinez pas. Deux options professionnelles s’offrent à vous :
Consulter le manuel d’utilisation
Le manuel de l’opérateur spécifique à votre machine reste la référence absolue. Il contient des schémas précis indiquant l’emplacement de la batterie, l’identification des bornes et la procédure de démarrage de secours recommandée par le constructeur. Pensez à en conserver une copie numérique sur votre téléphone pour y accéder rapidement sur le terrain…
Utiliser un multimètre
Pour identifier avec certitude la borne positive et la borne négative, utilisez un multimètre numérique. Réglez-le sur la mesure de la tension continue (V⎓) et sélectionnez un calibre supérieur à la tension de votre circuit (par exemple, le calibre 20V pour un système 12V, ou un calibre supérieur pour un système 24V).
Placez la pointe de touche rouge sur une borne et la pointe de touche noire sur l’autre :
- Si l’écran affiche une tension positive (ex. : 12,5 ou 25,0), la pointe rouge est bien sur la borne positive.
- Si l’écran affiche une tension négative (ex. : -12,5), les pointes sont inversées : la pointe rouge se trouve alors sur la borne négative.
En résumé
Savoir identifier correctement les bornes positive et négative d’une batterie sur un engin de chantier est une compétence fondamentale. Prenez le temps de bien comprendre les spécificités des systèmes 24 volts propres à chaque équipement. Au moindre doute, arrêtez-vous pour consulter le manuel ou utiliser un multimètre. Le respect de ces procédures vous permettra de démarrer votre matériel en toute sécurité.
