Tout opérateur devrait connaître le système de refroidissement du moteur de son équipement. Pourtant, un composant est souvent négligé : le bouchon de radiateur. Malgré sa petite taille, son rôle est essentiel. Si vous vous demandez comment il fonctionne et pourquoi il est si important, cet article est fait pour vous. Nous allons expliquer en détail son principe de fonctionnement, ses fonctions principales et les moyens de déterminer s’il est défectueux.
Comment fonctionne un bouchon de radiateur ?

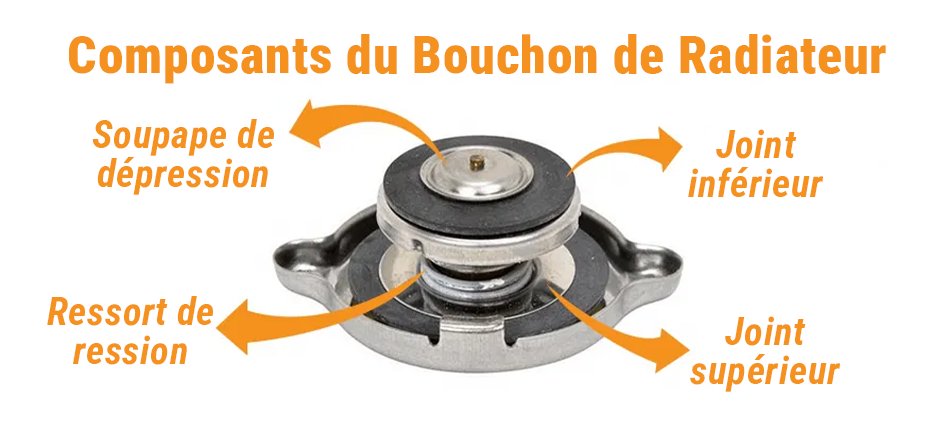

Le bouchon de radiateur est une soupape bidirectionnelle de précision à ressort qui régule la pression dans l’ensemble du système de refroidissement. Son fonctionnement se divise en deux phases : le cycle de pression et le cycle de dépression.
Le cycle de pression (lorsque le moteur est chaud)
Lorsque le moteur fonctionne sous charge, il produit de la chaleur. Le liquide de refroidissement, constitué d’un mélange d’antigel et d’eau, circule dans le bloc moteur et absorbe cette chaleur. En se réchauffant, le liquide se dilate. Dans un système fermé, cette dilatation entraîne une augmentation importante de la pression.
Le bouchon de radiateur est équipé d’un grand ressort calibré qui résiste à cette pression jusqu’à une valeur déterminée, indiquée sur le dessus du bouchon (par exemple 13 PSI ou 16 PSI). Tant que la pression du système reste inférieure à cette valeur nominale, le bouchon demeure fermé et permet à la pression de s’accumuler.
Lorsque la pression dépasse la valeur spécifiée, elle comprime le ressort et ouvre la soupape. Le liquide de refroidissement chaud en expansion est alors dirigé en toute sécurité vers le vase d’expansion par l’intermédiaire d’une durite. Cette opération réduit la pression excessive et empêche qu’elle n’atteigne un niveau susceptible d’endommager les durites ou le radiateur.
Le cycle de dépression (lorsque le moteur refroidit)
Après l’arrêt du moteur, le refroidissement commence. Le liquide de refroidissement cesse d’absorber de la chaleur, se refroidit et se contracte. Cette contraction crée une dépression à l’intérieur du système.
Sans contrôle, la pression atmosphérique extérieure pourrait être suffisamment forte pour écraser les durites du radiateur.
C’est alors que la deuxième soupape du bouchon, plus petite, appelée soupape de dépression, entre en action. Elle s’ouvre vers l’intérieur lorsqu’elle détecte une dépression. Une fois ouverte, elle permet au liquide de refroidissement précédemment envoyé dans le vase d’expansion de retourner dans le radiateur.
Ce mécanisme ingénieux garantit que le radiateur reste toujours rempli de liquide et empêche l’entrée d’air dans le système. Les poches d’air sont particulièrement dangereuses car elles favorisent la corrosion et créent des « points chauds » dans le moteur qui ne peuvent pas être refroidis correctement.
Quelle est la fonction du bouchon de radiateur ?
Grâce à ce mécanisme sophistiqué, le bouchon de radiateur assure quatre fonctions essentielles pour la santé et les performances d’un moteur.
1. Régulation de la pression
Il s’agit de sa fonction principale. Le bouchon agit comme un gardien en maintenant la pression du système de refroidissement au niveau optimal recommandé par le constructeur du moteur. Cela permet non seulement d’éviter les fuites, mais aussi d’améliorer l’efficacité globale du système.
2. Augmentation du point d’ébullition
C’est l’avantage direct de la régulation de la pression.Selon les lois de la physique, plus la pression exercée sur un liquide est élevée, plus son point d’ébullition augmente. Ce principe constitue la base des systèmes de refroidissement modernes.
En maintenant la pression dans le circuit, le bouchon augmente considérablement la température d’ébullition du liquide de refroidissement :
- Un mélange standard 50/50 eau-antigel bout à environ 106 °C au niveau de la mer.
- Chaque PSI supplémentaire augmente le point d’ébullition d’environ 1,6 °C.
- Ainsi, un bouchon de 16 PSI peut porter le point d’ébullition au-delà de 132 °C.
Pour les moteurs fonctionnant sous de fortes charges, cette marge thermique supplémentaire est indispensable.
3. Prévention de la dépression et recirculation du liquide
À mesure que le moteur refroidit, la soupape de dépression du bouchon aspire le liquide de refroidissement depuis le réservoir d’expansion. Cette double fonction empêche la durite de s’écraser sous l’effet de la dépression. Elle permet également de maintenir le radiateur plein et d’éliminer les poches d’air.
4. Étanchéité du système
La fonction la plus élémentaire du bouchon est d’assurer une étanchéité parfaite du système de refroidissement. Cela permet d’éviter la perte du liquide de refroidissement due à l’évaporation ou aux éclaboussures et, surtout, d’empêcher l’entrée de contaminants tels que la poussière et les débris dans le système.
Où se trouve le bouchon de radiateur ?
Localiser le bouchon de radiateur sur votre machine est généralement une opération simple, mais son emplacement varie en fonction de la conception du système de refroidissement. Vous le trouverez généralement à l’un des deux endroits suivants :
- Directement sur le radiateur : Dans de nombreux systèmes de refroidissement traditionnels, le bouchon de radiateur métallique haute pression est installé sur la cuve supérieure du radiateur lui-même, généralement sur l’un des côtés afin d’en faciliter l’accès et la manipulation.
- Sur le vase d’expansion (bouteille de dégazage) : De nombreuses machines modernes sont équipées de systèmes de refroidissement entièrement pressurisés, dans lesquels le vase d’expansion est lui aussi sous pression. Dans cette configuration, le bouchon haute pression est situé sur ce réservoir en plastique, généralement appelé « bouteille de dégazage ». Le bouchon peut être exactement identique à un bouchon de radiateur traditionnel ou être spécialement conçu pour le vase d’expansion.
Il est essentiel de savoir quel type de système équipe votre machine et de bien comprendre la différence entre un bouchon de radiateur et un bouchon de vase d’expansion. Un véritable bouchon de pression porte toujours une valeur nominale en PSI gravée ou estampée dessus, tandis qu’un bouchon destiné à un vase d’expansion non pressurisé est un simple bouchon en plastique sans indication de pression.
Comment savoir si un bouchon de radiateur est défectueux ?
Le diagnostic d’un bouchon défectueux est simple et rapide, et peut éviter des réparations coûteuses.
AVERTISSEMENT DE SÉCURITÉ IMPORTANT : Ne tentez jamais de retirer un bouchon de radiateur lorsque le moteur est chaud ou encore tiède. Le système est fortement pressurisé et l’ouverture du bouchon peut provoquer la projection de vapeur et de liquide brûlant, causant de graves brûlures. Assurez-vous toujours que le moteur est complètement refroidi avant toute inspection.
| Élément à inspecter | Bon état | Mauvais état |
|---|---|---|
| Joint principal | Souple, flexible et intact | Craquelé, durci, cassant ou partiellement manquant |
| Joint de la soupape de dépression | Souple et intact | Déformé, collant ou bloqué |
| Ressort de pression | Ferme, puissant et revenant immédiatement à sa position initiale | Faible, mou ou bloqué en position comprimée |
| Parties métalliques | Propres et sans dépôts importants | Présence de rouille, de corrosion ou de dépôts épais. |
Outre l’inspection visuelle, votre machine elle-même peut généralement fournir des preuves évidentes du problème. Si vous rencontrez régulièrement des problèmes de refroidissement, il est préférable de connaître les symptômes courants d’une défaillance du bouchon de radiateur afin de confirmer votre diagnostic.
Un bouchon de radiateur défectueux peut-il provoquer une surchauffe ?
Oui, sans aucun doute. Un bouchon de radiateur endommagé peut souvent provoquer une surchauffe du moteur. Il s’agit de l’une des causes les plus courantes et pourtant les plus souvent négligées.
Il existe un lien direct entre les deux phénomènes. Si le joint principal du bouchon de radiateur est usé, celui-ci ne peut plus maintenir la pression du circuit. Le système de refroidissement n’est alors plus pressurisé. Cela signifie que le point d’ébullition du liquide de refroidissement revient à sa température normale en l’absence de pression.
Lorsque votre machine effectue des travaux exigeants, tels que le creusement d’un sol compacté ou l’ascension de fortes pentes, la température du moteur peut facilement dépasser ce point d’ébullition plus faible. Le liquide de refroidissement commence alors à bouillir à l’intérieur du bloc moteur, générant une grande quantité de vapeur. Comparée au liquide, la vapeur possède une conductivité thermique extrêmement faible. Cette vapeur empêche le liquide de refroidissement d’entrer en contact avec les surfaces métalliques à haute température, ce qui entraîne une montée rapide de la température du moteur et crée une situation dangereuse. Cela peut provoquer la déformation de la culasse, la détérioration du joint de culasse ainsi que l’endommagement d’autres composants critiques du système de refroidissement.
Combien coûte un bouchon de radiateur ?
Compte tenu des dégâts catastrophiques qu’un bouchon défectueux peut causer, son remplacement coûte remarquablement peu cher. Pour la plupart des engins de chantier, un bouchon de radiateur neuf et de haute qualité coûte généralement entre 15 et 50 dollars. Le prix varie selon la marque de la machine et la pression nominale requise.
Nos bouchons de radiateur sont proposés à un prix raisonnable et bénéficient d’un service après-vente complet. Leur qualité est comparable à celle des pièces d’origine, répondant ainsi à vos exigences en matière de prix et de qualité. Un bouchon de radiateur coûte très peu cher. Une révision moteur peut coûter des dizaines de milliers de dollars. Le remplacement du bouchon représente donc un investissement très rentable en maintenance préventive. C’est une pièce simple que tout opérateur peut remplacer en quelques secondes (sur un moteur froid), sans outils spéciaux ni frais de main-d’œuvre.
Conclusion
Le bouchon de radiateur est l’élément principal du système de refroidissement. Tel un clapet de précision, il protège votre moteur des dommages causés par sa propre chaleur. En comprenant son fonctionnement, en apprenant à identifier les signes de défaillance et en prévenant tout dommage, vous éviterez des réparations coûteuses. En cas de remplacement, un fournisseur de confiance comme FridayParts propose un large choix de pièces détachées de qualité à prix abordables, garantissant ainsi le bon fonctionnement du système de refroidissement de votre véhicule.
