Lors de l’entretien et de la réparation des engins de chantier, l’attention se porte généralement sur les composants majeurs présentant des défaillances évidentes, tels que les systèmes hydrauliques, le moteur ou encore la transmission. Les petites pièces sont souvent négligées, alors qu’elles peuvent parfois jouer un rôle essentiel.
Aujourd’hui, nous allons nous intéresser à deux composants importants : le bouchon de radiateur et le bouchon de liquide de refroidissement. À première vue, ils se ressemblent et de nombreuses personnes utilisent ces deux termes de manière interchangeable. Pourtant, ils ne désignent pas toujours la même pièce. Selon la conception du système de refroidissement, il peut s’agir de composants distincts remplissant des fonctions différentes.
Si, comme beaucoup de techniciens et de mécaniciens, vous vous êtes déjà demandé quelle était la différence entre ces deux bouchons lors d’une réparation ou d’un remplacement, cet article vous aidera à mieux comprendre leurs caractéristiques, leurs fonctions respectives et l’importance d’utiliser le bouchon adapté à votre système de refroidissement. Après cette lecture, vous ne devriez plus avoir de doute au moment d’effectuer une intervention ou de remplacer une pièce.
Qu’est-ce qu’un bouchon de radiateur ?

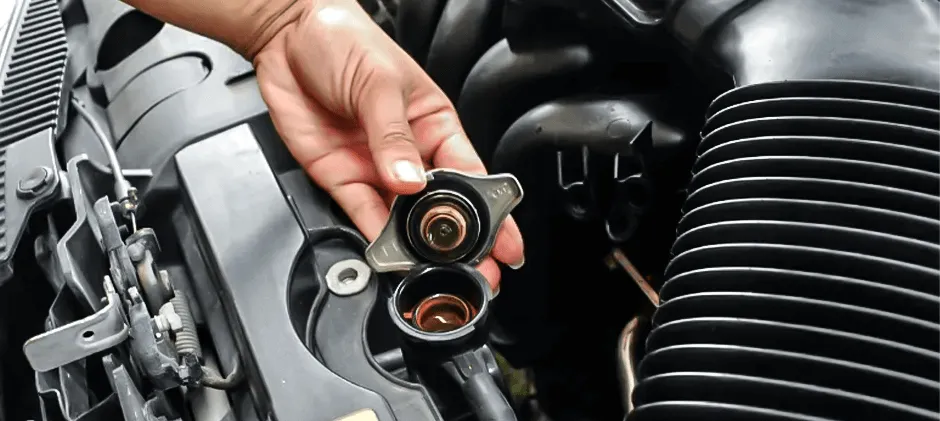

Le bouchon de radiateur est généralement situé directement sur le radiateur, au niveau de l’orifice de remplissage. Un véritable bouchon de radiateur se trouve toujours directement sur le radiateur. Bien qu’il ressemble à un simple bouchon, il remplit en réalité des fonctions essentielles. Il assure l’étanchéité du radiateur, maintient la pression du système de refroidissement et régule la circulation du liquide de refroidissement.
Qu’est-ce qu’un bouchon de liquide de refroidissement ?
Avec l’évolution des systèmes de refroidissement, de nombreux fabricants d’engins de chantier ont déplacé le point de remplissage en dehors du radiateur. À la place, ils utilisent un réservoir en plastique étanche et pressurisé intégré au circuit de refroidissement. Ce réservoir est appelé vase d’expansion ou bouteille de dégazage.
Le bouchon installé sur ce réservoir est ce que l’on appelle un bouchon de liquide de refroidissement. Dans certains cas, ce bouchon peut également intégrer une fonction de régulation de la pression, similaire à celle d’un bouchon de radiateur. Toutefois, cette fonction est généralement moins importante que sur un bouchon de radiateur classique. Son rôle principal est généralement d’assurer l’étanchéité du réservoir et de permettre l’évacuation ou l’équilibrage de l’air dans le circuit.

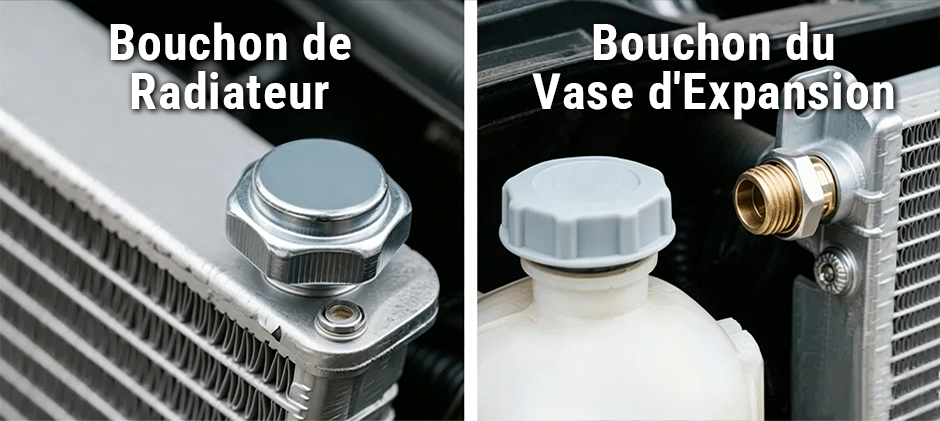

Différences entre le bouchon de radiateur et le bouchon de liquide de refroidissement
Dans certaines conceptions de systèmes de refroidissement, le bouchon de radiateur et le bouchon de liquide de refroidissement sont deux composants distincts ayant des fonctions différentes. Pour les différencier, vous pouvez examiner les points suivants.
Position
Le bouchon de radiateur est installé directement sur le radiateur. Le bouchon de liquide de refroidissement est quant à lui situé sur le vase d’expansion ou le réservoir de liquide de refroidissement.
Fonction principale
Le bouchon de radiateur maintient la pression dans le radiateur grâce à une soupape de décharge intégrée. Il contribue également à protéger le système contre les surpressions. Le bouchon de liquide de refroidissement assure principalement l’étanchéité du vase d’expansion, empêche les fuites et permet l’ajout de liquide de refroidissement lors des opérations d’entretien. Le bouchon de radiateur est donc principalement dédié à la gestion de la pression du système et à l’étanchéité du radiateur, tandis que le bouchon de liquide de refroidissement est davantage destiné à l’étanchéité du réservoir et à la maintenance du circuit.
Régulation de la pression
Le bouchon de radiateur régule activement la pression du système et la libère lorsque cela est nécessaire afin d’éviter la surchauffe et l’ébullition du liquide de refroidissement. Le bouchon de liquide de refroidissement peut parfois intégrer une fonction de régulation de la pression, mais son rôle principal reste l’étanchéité du réservoir. Il intervient généralement beaucoup moins dans le contrôle direct de la pression du système.
Rôle dans le système
Le bouchon de radiateur contrôle directement la pression au niveau du radiateur afin de garantir un fonctionnement efficace du système de refroidissement. Le bouchon de liquide de refroidissement contribue principalement au stockage, à l’expansion et à la gestion du liquide de refroidissement dans le réservoir, tout en assurant l’intégrité du circuit.
| Caractéristique | Bouchon de radiateur | Bouchon de liquide de refroidissement |
|---|---|---|
| Emplacement | Sur le radiateur | Sur le vase d’expansion / réservoir de liquide de refroidissement |
| Fonction principale | Réguler la pression du circuit grâce à une soupape de décharge | Assurer l’étanchéité du réservoir, empêcher les fuites et permettre l’ajout de liquide de refroidissement |
| Contrôle de la pression | Oui, régule activement la pression | Parfois, mais son rôle principal est l’étanchéité ; il intervient moins activement dans la gestion de la pression |
| Fonction principale prioritaire | Maintenir la pression du radiateur et l’intégrité du système | Maintenir le niveau de liquide de refroidissement et évacuer les gaz |
| Rôle dans le système de refroidissement | Régulation directe de la pression pour optimiser l’efficacité du refroidissement | Étanchéité et maintenance du vase d’expansion du liquide de refroidissement |
Il convient de noter que le bouchon de radiateur est davantage exposé à l’usure en raison des températures élevées et de la pression importante auxquelles il est soumis. Ses joints et ses soupapes peuvent se détériorer plus rapidement, ce qui nécessite généralement son remplacement tous les 2 à 3 ans. À l’inverse, le bouchon de liquide de refroidissement est soumis à des contraintes moins importantes et bénéficie généralement d’une durée de vie plus longue, de l’ordre de 3 à 5 ans. Si votre bouchon est ancien ou présente des signes d’usure, il est recommandé de le remplacer sans attendre. Son coût reste relativement faible. Le prix d’un bouchon d’origine sur le marché se situe généralement entre 50 et 100 dollars américains, tandis qu’un bouchon de rechange de qualité, tel que ceux proposés par FridayParts, coûte généralement entre 10 et 30 dollars américains.
Le remplacement d’un bouchon est une opération bien plus économique que la réparation d’un moteur endommagé par une surchauffe, dont le coût peut atteindre plusieurs milliers de dollars.
Comment les distinguer rapidement ?
Il est relativement facile de différencier un bouchon de radiateur d’un bouchon de liquide de refroidissement en observant leur apparence, leur matériau, leur emplacement et leurs fonctions.

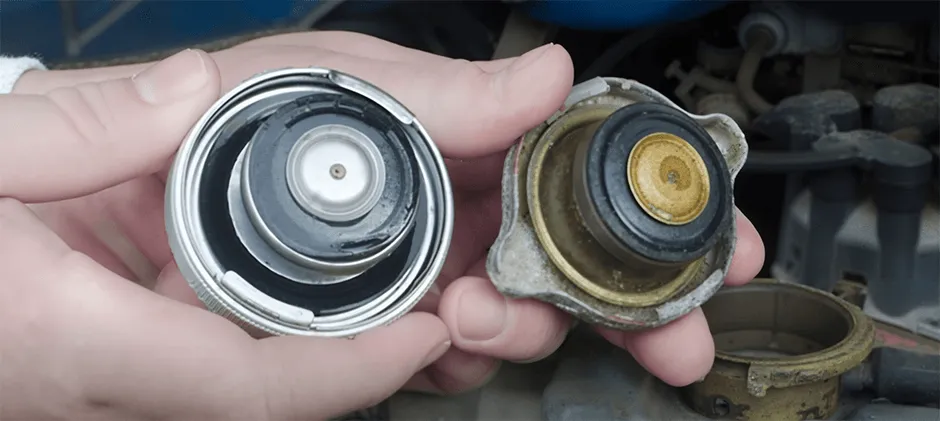

Apparence et matériau
- Le bouchon de radiateur est généralement plus grand, fabriqué en métal et doté d’une conception plus complexe.
- Le bouchon de liquide de refroidissement est généralement plus petit, fabriqué en plastique et présente une conception plus simple.
Emplacement de montage
- Le bouchon de radiateur est installé directement sur le radiateur.
- Le bouchon de liquide de refroidissement est situé sur le vase d’expansion ou le réservoir de liquide de refroidissement. Il peut porter des indications telles que « Liquide de refroidissement » ou « Réservoir ».
Fonctionnalité
- Le bouchon de radiateur assure la régulation de la pression du système. Il est généralement équipé d’une soupape de décharge à ressort et comporte souvent une indication de pression.
- Le bouchon de liquide de refroidissement a principalement pour fonction d’assurer l’étanchéité du réservoir. Il ne participe généralement pas à la régulation de la pression et ne possède habituellement pas de soupape de décharge visible.
Grâce à ces critères, vous pourrez identifier rapidement et avec précision le type de bouchon dont vous avez besoin lorsqu’un remplacement devient nécessaire.
Quand sont-ils identiques et quand sont-ils différents ?
Ces deux bouchons jouent des rôles différents dans le système de refroidissement des engins de chantier. Leur conception varie également en fonction de la marque, de l’année de fabrication et de l’architecture du système de refroidissement. Par conséquent, ils ne peuvent pas toujours être utilisés de manière interchangeable lors des opérations de maintenance. Ils ne peuvent être remplacés l’un par l’autre que si vous êtes certain qu’ils sont conçus pour le même équipement et qu’ils sont compatibles avec le même emplacement de montage. Il est donc important de savoir dans quels cas ils correspondent à la même pièce et dans quels cas ils sont différents.
Quand s’agit-il de la même pièce ?
Sur de nombreuses machines lourdes et équipements industriels, le système de refroidissement utilise un « bouchon de pression intégré ». Cette conception repose généralement sur un bouchon multifonction qui assure à la fois la gestion de la pression et l’étanchéité du circuit.
Dans cette configuration, le « bouchon de liquide de refroidissement » et le « bouchon de radiateur » désignent en réalité la même pièce. En d’autres termes, lorsque le système utilise un seul bouchon pressurisé pour le radiateur et le vase d’expansion, les deux termes font référence au même composant.
Quand s’agit-il de pièces différentes ?
Certains engins de chantier utilisent un système de refroidissement à circuits séparés équipé de deux bouchons distincts. Dans ce cas, le bouchon de radiateur assure la régulation de la pression et l’étanchéité du circuit principal, tandis que le bouchon du vase d’expansion sert principalement au remplissage, à la mise à l’air, à l’étanchéité du réservoir et au contrôle du niveau de liquide.
Ces deux bouchons présentent souvent des conceptions et des caractéristiques de pression différentes. Par exemple, sur certaines grandes pelles hydrauliques, le bouchon de radiateur assure à lui seul toute la gestion de la pression du système, tandis que le bouchon du vase d’expansion sert uniquement à l’ajout de liquide de refroidissement. Dans ce cas, il s’agit clairement de deux pièces différentes.
À l’inverse, sur des systèmes plus simples ou intégrés, fréquemment utilisés sur les machines modernes, un seul bouchon peut remplir ces deux fonctions. Dans les systèmes plus complexes, le bouchon de radiateur et le bouchon de liquide de refroidissement restent toutefois deux composants distincts et non interchangeables.
Conclusion
Bien que le bouchon de radiateur et le bouchon de liquide de refroidissement puissent sembler similaires, leurs fonctions au sein du système de refroidissement sont souvent très différentes. Comprendre leurs différences en termes d’emplacement, de fonction, de gestion de la pression et de conception du système est essentiel pour effectuer correctement l’entretien et le remplacement des pièces.
Une mauvaise identification peut entraîner des dysfonctionnements du système de refroidissement, voire des dommages importants au moteur. En sachant dans quels cas ces bouchons sont interchangeables et dans quels cas ils ne le sont pas, vous éviterez des erreurs coûteuses et contribuerez au fonctionnement sûr et efficace de vos équipements.
