Le tableau de bord de votre tracteur Massey Ferguson est le moyen le plus simple pour votre machine de vous signaler qu’un problème est survenu. Chaque voyant d’alerte et chaque symbole fournit des informations importantes sur l’état de votre tracteur. Ce guide explique la signification des voyants et symboles du tableau de bord d’un tracteur Massey Ferguson.

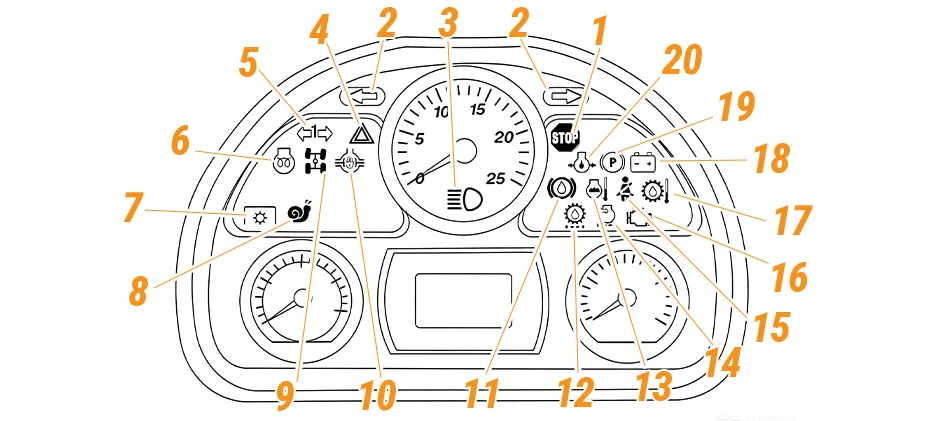

Explication des symboles des voyants d’alerte du tableau de bord
Le combiné d’instruments de votre tracteur comporte de nombreux symboles, chacun ayant une signification précise. Découvrons-les un par un.
1. Voyant de défaillance majeure (indicateur STOP)
Il s’agit d’un symbole en forme d’octogone avec le mot « STOP ». Il indique qu’une panne grave a été détectée. Si ce voyant s’allume, arrêtez immédiatement le moteur afin d’éviter des dommages importants.La meilleure solution est de faire diagnostiquer le tracteur par un concessionnaire ou un technicien qualifié.
2. Voyants de clignotants gauche/droit
Ces voyants sont de simples indicateurs d’information. La flèche gauche ou droite clignote lorsque vous activez le clignotant correspondant, confirmant ainsi son bon fonctionnement.
3. Voyant des feux de route
Ce voyant, représenté par un projecteur avec des faisceaux lumineux dirigés vers l’avant, indique simplement que les feux de route sont activés.
4. Voyant d’alerte de défaut général
Ce voyant en forme de triangle d’avertissement signale une anomalie générale, souvent liée aux systèmes électriques ou hydrauliques. Il indique qu’un diagnostic est nécessaire afin d’identifier précisément l’origine du problème.
5. Voyant de remorque
Ce symbole, généralement représenté avec des flèches, confirme que les clignotants de la remorque sont correctement connectés et fonctionnent avec ceux du tracteur.
6. Voyant de préchauffage moteur
Ce symbole en forme de spirale indique que le système de préchauffage moteur est activé. Il est utilisé par temps froid pour réchauffer le moteur avant le démarrage, faciliter la mise en route et réduire l’usure des composants.
7. Voyant de prise de force (PDF)
Ce voyant confirme que la prise de force (PDF) est enclenchée. Certains modèles disposent de voyants différents selon la vitesse sélectionnée (par exemple 540 ou 1000 tr/min). Il s’agit d’un indicateur confirmant le réglage choisi.
8. Voyant de vitesse super rampante
Un symbole vert en forme d’escargot apparaît lorsque le mode super rampante est activé. Cette fonction permet au tracteur d’avancer à très faible vitesse avec un contrôle précis. Ce voyant confirme simplement la sélection du rapport.
9. Voyant de blocage 4 roues motrices (4WD)
Sur les modèles équipés de quatre roues motrices, ce voyant indique que le système 4 roues motrices est engagé et que la puissance est transmise aux quatre roues.
10. Voyant de blocage du différentiel
Un symbole représentant un essieu avec un cadenas indique que le blocage du différentiel est activé. Cette fonction solidarise les roues d’un même essieu afin qu’elles tournent à la même vitesse, améliorant ainsi la motricité sur des terrains glissants ou irréguliers.Il est recommandé de désactiver le blocage du différentiel sur sol dur afin de permettre aux roues de tourner à des vitesses différentes dans les virages.
11. Voyant de niveau de liquide de frein
Ce voyant, représenté par un cercle contenant une goutte de liquide, indique que le niveau de liquide de frein est trop bas. Un niveau insuffisant peut réduire l’efficacité du freinage. Avant de faire l’appoint, recherchez d’éventuelles fuites dans le circuit.
12. Voyant de colmatage du filtre à huile de transmission
Similaire au voyant de température de transmission mais avec des lignes en pointillés, ce symbole indique que le filtre à huile de transmission est colmaté. Les impuretés présentes dans l’huile peuvent progressivement obstruer le filtre. Celui-ci doit être nettoyé ou, plus généralement, remplacé.
13. Voyant de température moteur
Un symbole de thermomètre indique que la température du liquide de refroidissement du moteur dépasse la limite de fonctionnement normale. Il s’agit d’une alerte critique.Arrêtez immédiatement le moteur afin d’éviter une surchauffe et des dommages graves. Vérifiez le niveau de liquide de refroidissement (une fois le moteur refroidi) et recherchez d’éventuelles fuites dans le circuit de refroidissement.
14. Voyant de colmatage du filtre à air
Ce symbole, représentant une flèche traversant un filtre, indique que le filtre à air moteur est obstrué. Un filtre colmaté limite l’arrivée d’air, entraînant une baisse des performances moteur et une augmentation de la consommation de carburant.Le nettoyage ou le remplacement du filtre à air permet généralement de résoudre ce problème.
15. Voyant de présence conducteur
Ce voyant représentant un opérateur assis avec une ceinture de sécurité est un rappel de sécurité. Il reste allumé jusqu’à ce que la ceinture soit correctement attachée.S’il reste allumé malgré une ceinture bouclée, le capteur de verrouillage peut être défectueux.
16. Voyant défaut moteur
Communément appelé voyant « Check Engine », ce symbole représentant un bloc moteur indique que le calculateur moteur a détecté une anomalie.Le problème est souvent d’origine électrique, mais nécessite une intervention rapide. Un diagnostic électronique est nécessaire pour identifier le code défaut et effectuer la réparation appropriée.
17. Voyant de température d’huile de transmission
Un symbole représentant un engrenage avec un thermomètre indique une surchauffe de l’huile de transmission. Cela peut provoquer des dommages importants à la boîte de vitesses.Arrêtez le tracteur et laissez le système refroidir. Si le problème persiste, il peut être causé par un niveau d’huile insuffisant ou un défaut plus important.
18. Voyant d’alternateur (indicateur du système de charge)
Ce voyant, représenté par une batterie, indique un problème au niveau du système de charge. Il peut être causé par un alternateur défectueux, une batterie usée ou une mauvaise connexion électrique.Le système ne recharge plus correctement et le tracteur fonctionne uniquement sur l’énergie restante de la batterie, qui sera rapidement épuisée. Faites contrôler le système afin d’éviter une immobilisation.
19. Voyant de frein de stationnement
Un cercle contenant la lettre « P » indique que le frein de stationnement est serré.Si le voyant reste allumé après avoir desserré le frein, cela peut indiquer un dysfonctionnement du système de freinage nécessitant une inspection.
20. Voyant de pression d’huile moteur
Ce symbole ressemblant à un bidon d’huile indique que la pression d’huile moteur est descendue sous le niveau de sécurité. Cela peut être dû à un niveau d’huile insuffisant ou à un problème de pompe à huile.Continuer à utiliser le tracteur avec ce voyant allumé peut provoquer une panne moteur catastrophique. Arrêtez le moteur et vérifiez le niveau d’huile. Si le niveau est correct, ne redémarrez pas le moteur et faites appel à un professionnel.

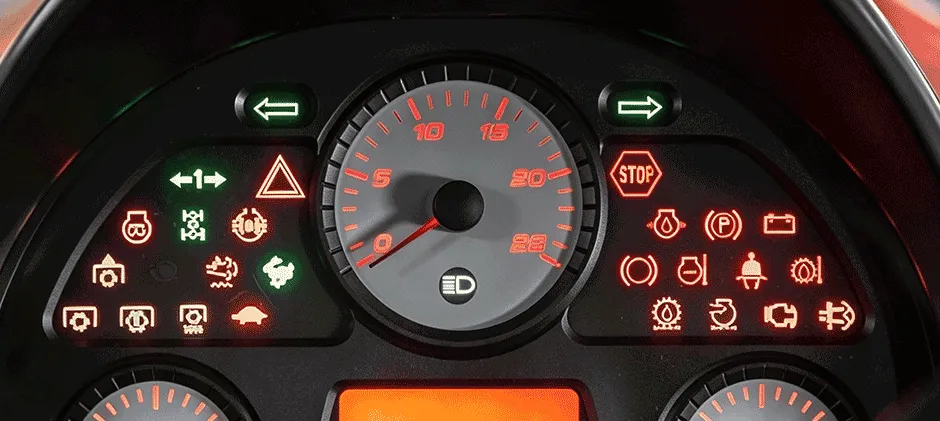

Que signifient les couleurs des voyants du tableau de bord Massey Ferguson ?
La couleur d’un voyant est aussi importante que son symbole. Elle indique le niveau d’urgence du problème.
Voyants rouges
Les voyants rouges signalent un problème grave nécessitant l’arrêt immédiat du tracteur afin d’éviter des dommages majeurs ou un risque pour la sécurité.Exemples : voyant STOP, voyant de pression d’huile moteur et voyant de température moteur.
Voyants orange ou jaunes
Les voyants orange ou jaunes indiquent un problème moins urgent ou un besoin d’entretien. Vous pouvez généralement continuer à utiliser le tracteur pendant une courte période, mais le problème doit être traité rapidement.Exemples : voyant de colmatage du filtre à air et voyant de colmatage du filtre à huile de transmission.
Voyants bleus ou verts
Ces couleurs sont généralement des indicateurs d’information. Elles n’indiquent pas une panne, mais confirment qu’un système ou une fonction est activé et fonctionne correctement.Exemples : voyants des feux de route (bleus) et voyants des clignotants (verts).
Le tableau de bord de votre Massey Ferguson constitue un système d’alerte précoce pour votre tracteur. Comprendre la signification de chaque symbole et de chaque couleur de voyant permet de détecter rapidement les problèmes, de réduire les temps d’arrêt et d’éviter des réparations coûteuses. Si un voyant reste allumé ou si une pièce doit être remplacée, intervenez dès que possible. Chez FridayParts, vous trouverez des pièces détachées adaptables fiables pour tracteurs Massey Ferguson afin de maintenir votre machine en parfait état de fonctionnement et prête pour vos prochains travaux.
FAQ
Que dois-je faire en premier si le voyant rouge STOP apparaît sur le tableau de bord de mon Massey Ferguson ?
Garez le tracteur dans un endroit sûr et arrêtez immédiatement le moteur. Continuer à utiliser le tracteur pourrait provoquer des dommages importants et entraîner des réparations très coûteuses.
Puis-je continuer à travailler pendant un certain temps avec un voyant orange ou jaune allumé ?
Un voyant jaune ne signifie pas que vous devez arrêter immédiatement le tracteur comme avec un voyant rouge, mais il ne faut pas l’ignorer. Il s’agit d’un avertissement indiquant qu’une intervention est nécessaire. Traitez le problème dès que possible afin d’éviter une panne plus importante.
J’ai réparé le problème, mais le voyant du tableau de bord reste allumé. Que faire ?
Si le voyant reste allumé après une réparation (par exemple après le remplacement d’un filtre ou l’ajout de liquide), plusieurs causes sont possibles :
- Le problème peut être différent de celui identifié initialement ;
- La nouvelle pièce de remplacement peut être défectueuse ;
- Le système peut nécessiter une réinitialisation par un technicien. Les voyants moteur enregistrent les codes défaut. Un outil de diagnostic est nécessaire pour lire et effacer ces codes.
