Si vous cherchez à résoudre des problèmes de perte de puissance en charge, de ralenti instable ou de réductions de puissance répétées (derate) sur un moteur diesel, le système EGR est souvent la première piste à explorer. Sur un moteur diesel moderne, le système de récirculation des gaz d’échappement influe simultanément sur les émissions, le flux d’admission et la température de combustion. Tant que le système est en bon état, la plupart des opérateurs n’y prêtent aucune attention. Mais dès qu’il commence à s’encrasser, à gripper ou à fuir, la machine manque généralement de reprise avant même de tomber complètement en panne. Ce guide explique le fonctionnement de la vanne EGR, les causes de ses défaillances et les composants associés les plus fréquemment contrôlés lors d’un diagnostic.
Qu’est-ce que la recirculation des gaz d’échappement (EGR) ?
La recirculation des gaz d’échappement réintroduit une partie contrôlée des gaz d’échappement dans l’admission du moteur. L’objectif est d’abaisser la température maximale de combustion, réduisant ainsi la formation de NOx. C’est la fonction principale du système EGR sur la plupart des moteurs diesel.

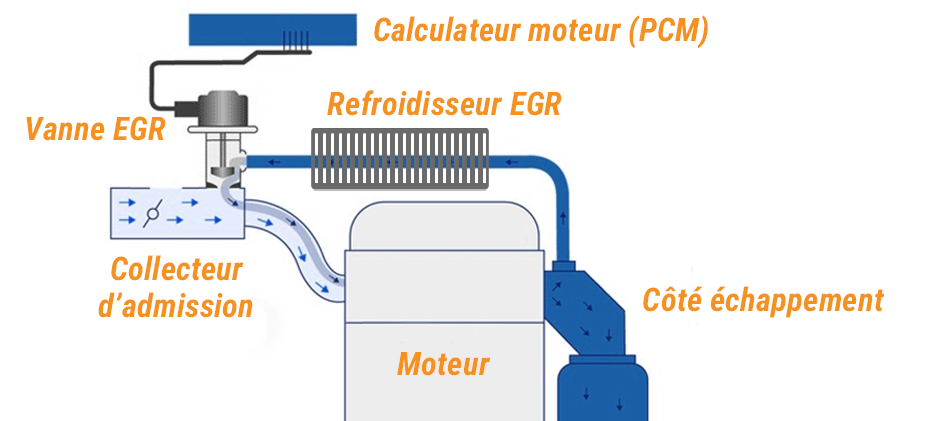

Sur un système refroidi, le parcours du flux est relativement direct :
- Les gaz d’échappement sont prélevés du côté échappement
- La vanne EGR dose le débit
- Les gaz passent à travers le refroidisseur EGR
- Ils retournent ensuite dans le collecteur d’admission
L’agencement varie d’une famille de moteurs à l’autre, mais le principe reste identique. Les gaz d’échappement chauds sont réinjectés dans le mélange d’admission pour adoucir la température de combustion. Sur de nombreux systèmes, les gaz entrant dans le refroidisseur atteignent plusieurs centaines de degrés Celsius, et la température de sortie du refroidisseur en charge se situe généralement entre 150 et 200 °C lorsque le système fonctionne correctement. Si la température de sortie reste supérieure à cette plage en raison d’un encrassement ou d’un faible débit de liquide de refroidissement, l’efficacité de l’EGR commence à chuter.
Ce même schéma se retrouve sur les moteurs Cummins, CAT, Deere et Perkins. Les composants sont agencés différemment, mais le processus de défaillance est similaire : la suie s’accumule dans la vanne et les conduits, le mouvement ralentit, et l’ECM commence à détecter un écart entre le débit commandé et la réponse réelle.
Pourquoi les moteurs diesel utilisent-ils l’EGR ?
Les moteurs diesel utilisent la recirculation des gaz d’échappement parce que les normes sur les émissions de NOx sont strictes, et l’EGR permet de réduire ces NOx directement dans le cylindre, avant même que les gaz ne rejoignent le système de dépollution en aval. Voilà pour l’explication technique. Dans la pratique, c’est plus simple : sans un débit EGR stable, il devient très difficile de maintenir un moteur à la fois propre et conforme aux normes.
Le cycle de travail joue un rôle majeur. Une machine qui tourne à chaud et sous forte charge pendant de longues périodes conserve un circuit EGR bien plus propre qu’un engin qui tourne au ralenti entre de courts cycles d’utilisation. Sur un chantier où le matériel passe des heures au ralenti entre deux chargements, la calamine se forme plus vite et la vanne commence à gripper bien plus tôt. Sur certaines applications à faible charge, les techniciens voient apparaître des dépôts significatifs dès 3 000 à 4 000 heures de fonctionnement. Les moteurs sollicités plus durement mettent généralement plus de temps avant de présenter le même niveau d’encrassement.
L’EGR n’impacte pas seulement les niveaux d’émissions. Dès que le débit devient instable, l’opérateur remarque d’abord une baisse de réactivité à l’accélération. Ensuite, l’accumulation de suie augmente et le FAP (filtre à particules) peut lancer des régénérations plus fréquentes que d’habitude. La consommation de carburant a également tendance à grimper, avant même qu’un code défaut permanent ne s’affiche.
Comment fonctionne le système EGR ?
Le fonctionnement de la recirculation des gaz d’échappement repose sur trois éléments principaux. Pour faciliter le diagnostic, il convient de contrôler chacun d’entre eux :
- La vanne
- Le refroidisseur
- Les capteurs et la partie commande
Si l’un de ces éléments sort de ses plages de tolérance, le moteur peut continuer à tourner, mais il perdra en régularité et en efficacité. De plus, le symptôme constaté s’exprime souvent à un endroit différent de l’origine de la panne.
La vanne EGR
Interrogez des techniciens diesel sur la pièce qui flanche en premier : la réponse est presque toujours la vanne EGR. Soumise à de hautes températures et à l’accumulation constante de suie, elle doit conserver un mouvement d’une grande précision. Avec le temps, la calamine s’accumule autour de l’axe et du siège. La vanne devient alors lente, reste grippée en position intermédiaire ou ne se referme plus correctement.
Dans ce cas, les symptômes sont immédiatement perceptibles :
- Perte de reprise en charge
- Ralenti instable ou irrégulier
- Retard à la montée en pression du turbo
- Codes défauts répétés liés au débit
Une vanne bloquée en position ouverte noie l’admission sous un excès de gaz d’échappement, ce qui rend le moteur creux à l’accélération. Cela peut également altérer la réponse du turbocompresseur en créant une instabilité de la pression d’admission. À l’inverse, une vanne bloquée en position fermée génère le problème opposé : les émissions de NOx s’envolent, jusqu’à ce que l’ECM détecte l’absence de débit. Sur certains moteurs, les codes P0401 ou P0402 constituent les premiers indices ; sur d’autres matériels, notamment les engins lourds, l’alerte remonte sous forme de codes SPN/FMI liés à la position ou à un débit insuffisant.
Le code défaut ne suffit pas à lui seul à incriminer la vanne. Sur de nombreux systèmes, l’écart entre la position commandée et la position réelle de la vanne doit rester de l’ordre de quelques pourcents en régime stable (la tolérance exacte variant selon le moteur). Si le décalage dépasse le seuil toléré, la vanne est probablement grippée. Toutefois, un faisceau de recopie défectueux peut provoquer un comportement identique : d’où l’importance de contrôler les données en temps réel.
Le refroidisseur EGR et ses causes de défaillance
Très sollicité, le refroidisseur EGR tombe généralement en panne de manière insidieuse. Son rôle consiste à baisser la température des gaz d’échappement avant leur réinjection dans l’admission. Lorsque le faisceau est propre et que le débit du liquide de refroidissement est optimal, la température de sortie reste constante et le système conserve son efficacité. En revanche, si le faisceau s’encrasse, les gaz ressortent à une température trop élevée. L’ECM peut compenser ce phénomène un certain temps, mais pas indéfiniment.
Les fuites internes constituent la défaillance la plus critique. Un faisceau fissuré ou sténopé laisse passer le liquide de refroidissement du côté échappement, ce qui complexifie le diagnostic. L’opérateur peut constater une baisse du niveau de liquide sans fuite externe visible. Au démarrage, de la vapeur blanche peut s’échapper à l’échappement et le moteur peut tourner de manière instable pendant les premières minutes, surtout à froid.
C’est à ce stade que l’on risque de remplacer la mauvaise pièce. De nombreuses pannes attribuées à la vanne proviennent en réalité du refroidisseur. Avant de commander un refroidisseur EGR neuf, soumettez-le à un test de mise sous pression. Un test à basse pression (environ 25 à 30 psi / 1,7 à 2 bar) suffit généralement à déceler un faisceau fissuré si l’élément est immergé et observé attentivement pour détecter d’éventuelles bulles d’air (bien que certaines procédures préconisent des pressions plus élevées). Un refroidisseur peut paraître intact visuellement tout en échouant à ce test.
Profitons du démontage du système pour inspecter les pièces adjacentes : une durite de refroidissement usée peut aggraver les problèmes thermiques, tandis qu’un joint de collecteur d’admission fuyard peut perturber le flux d’air au point de fausser le diagnostic.
Capteurs, actionneurs et recopie d’information
Les pannes d’EGR ne sont pas toutes d’origine mécanique. Il arrive que la vanne et le refroidisseur soient en parfait état, mais que les données transmises à l’ECM soient erronées. Le moteur adopte alors un comportement anormal, similaire à celui causé par une défaillance matérielle.
Les causes les plus fréquentes sont la dérive du capteur de recopie de position et la corrosion des connecteurs du faisceau électrique, en particulier sur les machines exposées aux intempéries ou évoluant en milieu humide. L’obturation des prises de pression est plus rare, mais plus difficile à détecter car les valeurs mesurées peuvent sembler cohérentes au premier coup d’œil. Si le moteur enregistre des défauts d’EGR alors que les composants mécaniques paraissent en bon état, comparez d’abord la consigne et la position réelle, puis contrôlez le faisceau électrique avant de remplacer la moindre pièce.
Quels problèmes le système EGR provoque-t-il ?
La plupart des pannes liées au système EGR découlent de trois facteurs : l’encrassement par la suie, les contraintes thermiques et les défauts de signal de commande. Ces problèmes surviennent rarement du jour au lendemain. La machine démarre et tourne généralement bien au ralenti, mais elle manque de puissance en charge réelle.
L’encrassement par la suie est le cas le plus fréquent. Les dépôts réduisent la section des conduits, ralentissent le mouvement de la vanne et perturbent le flux d’air côté admission. Les contraintes thermiques coûtent plus cher : les cycles répétés de montée et descente en température réduisent la durée de vie du refroidisseur et finissent par fissurer le faisceau. Les défauts de signal sont les plus frustrants, car ils entraînent des remplacements de pièces inutiles si l’analyse des données en temps réel et le contrôle du faisceau ne sont pas intégrés à la procédure de diagnostic.
Sur le terrain, l’évolution typique de la panne est la suivante :
- Accumulation de dépôts dans la vanne et les conduits
- Déviation du débit hors des tolérances
- Dégradation des performances et de la souplesse moteur
- Augmentation de la consommation de carburant
- Apparition de plus en plus fréquente de modes dégradés
Les machines qui tournent au ralenti pendant de longues heures traversent ce cycle bien plus rapidement que celles sollicitées à leur température de fonctionnement et sous forte charge.
Quels sont les symptômes d’une défaillance du système EGR ?
Les opérateurs remarquent généralement en premier lieu une perte de puissance en charge. Le ralenti devient ensuite instable, la réponse à l’accélérateur s’amollit et le comportement du moteur devient irrégulier d’un cycle de travail à l’autre. Si le problème persiste, les voyants d’alerte s’allument et les réductions de puissance (derate) se déclenchent.
En cas de fuite interne du refroidisseur EGR, une baisse du niveau de liquide de refroidissement constitue un indice majeur. Une fumée blanche à l’échappement au démarrage pointe vers la même cause. Lorsque la vanne EGR grippe, les symptômes se traduisent plutôt par une réponse moteur irrégulière, un ralenti instable ou des codes défauts répétés liés au débit.
Les signes d’alerte les plus fréquents sont :
- Perte de puissance en charge
- Ralenti instable
- Manque de réactivité à l’accélération
- Surconsommation de carburant
- Voyants d’avertissement ou codes défauts
- Modes dégradés (derate) répétés
- Perte de liquide de refroidissement
- Fumée blanche à l’échappement dans certains cas
Un filtre à air colmaté ne génère pas de défaut EGR à lui seul, mais il peut aggraver les symptômes côté admission et compliquer le diagnostic.
Pour une consultation rapide, le tableau ci-dessous associe les symptômes les plus courants à leurs causes probables liées à l’EGR et aux premiers points à contrôler :
| Symptôme | Cause probable liée à l’EGR | Premier contrôle à effectuer |
|---|---|---|
| Perte de puissance en charge | Vanne bloquée en position ouverte, conduits obstrués | Mouvement de la vanne EGR, accumulation de suie dans les conduits |
| Ralenti instable | Mauvaise étanchéité du siège de vanne, recirculation instable | État du siège de vanne, écart entre la position commandée et la position réelle |
| Mode dégradé répété | Débit hors tolérance, signal de recopie défectueux | Codes défauts, données en temps réel, faisceau électrique et connecteurs |
| Perte de liquide de refroidissement | Fuite interne du refroidisseur EGR | Test de mise sous pression du refroidisseur, présence de fumée blanche à l’échappement |
| Fumée blanche au démarrage | Fuite du refroidisseur vers le côté échappement | Étanchéité du refroidisseur, évolution du niveau de liquide de refroidissement |
Utilisé comme point de départ plutôt que comme diagnostic définitif, ce tableau permet d’affiner la recherche avant tout démontage de pièces.
Comment réduire les temps d’arrêt liés au système EGR ?
La meilleure façon de réduire les immobilisations dues au système EGR est d’adapter vos procédures d’inspection aux conditions réelles d’utilisation de la machine. Un équipement qui tourne au ralenti toute la journée nécessite une attention plus soutenue qu’un engin travaillant à chaud sous une charge constante. Attendre la panne franche signifie généralement que la calamine s’accumule depuis déjà un certain temps.
Un bon programme d’entretien doit inclure l’inspection visuelle des conduits EGR, le suivi de l’état du liquide de refroidissement et une réaction rapide dès l’apparition de nouveaux codes défauts. Si le moteur commence à donner des signes de faiblesse au niveau du débit ou de la position de la vanne EGR lors d’une révision des 500 heures (ou autre entretien périodique), il est généralement bien plus économique d’inspecter le système immédiatement plutôt d’attendre la mise en mode dégradé (derate) en plein chantier.
Les bonnes pratiques à l’atelier font toute la différence :
- Inspecter la présence de suie lors des révisions
- Maintenir le circuit de refroidissement en parfait état
- Contrôler les connecteurs et les faisceaux électriques
- Tester le refroidisseur avant de remplacer la vanne
- Remplacer les joints et durites usés lorsque la zone est accessible
Cette dernière étape fait gagner plus de temps qu’on ne le pense. Devoir tout redémonter pour un simple joint ou une durite peu coûteuse est le moyen le plus rapide de transformer une réparation simple en une double intervention.
En résumé
La recirculation des gaz d’échappement est essentielle pour le contrôle des émissions de NOx, mais elle expose en permanence le moteur à la suie, à de hautes températures et à une complexité électronique accrue. La plupart des pannes proviennent d’une vanne grippée, d’un refroidisseur défaillant, de conduits obstrués ou d’un signal de recopie erroné. Une fois le diagnostic établi et la pièce défectueuse identifiée, FridayParts propose des pièces de rechange adaptables pour de nombreux composants EGR Cummins, CAT, Deere et Perkins. Une solution idéale quand une simple défaillance de refroidisseur implique également le remplacement de la vanne, des joints et des durites aux tarifs des concessions d’origine.
