Les nacelles élévatrices à bras permettent de transporter des opérateurs et du matériel en hauteur et en déport, afin d’atteindre des zones difficiles d’accès pour les travaux en hauteur. Les deux types les plus courants sont les nacelles télescopiques et les nacelles articulées, toutes deux équipées de bras hydrauliques offrant une grande portée.
On retrouve très souvent une nacelle à bras sur les chantiers de construction. Elles sont utilisées aussi bien en intérieur qu’en extérieur pour des travaux de peinture, de nettoyage de vitres, de couverture, de maintenance industrielle, et bien plus encore.
Dans cet article, nous allons présenter trois types de nacelles à bras et expliquer leurs usages respectifs.
Qu’est-ce qu’une nacelle à bras ?
Une nacelle à bras est un type de plateforme élévatrice mobile de personnel (PEMP) qui utilise un bras hydraulique pour soulever une nacelle ou un panier accueillant les opérateurs et leurs outils.
Contrairement aux nacelles à ciseaux, qui se déplacent uniquement à la verticale, les nacelles à bras peuvent atteindre à la fois en hauteur et en déport horizontal, ce qui les rend beaucoup plus polyvalentes.
Ces machines sont montées sur un châssis mobile et peuvent fonctionner :
- avec un moteur diesel, adapté aux terrains difficiles en extérieur,
- ou avec un moteur électrique, idéal pour les travaux en intérieur, sans émissions et plus silencieux.
Avec des configurations à deux ou quatre roues motrices, différents types de pneus ou même des chenilles, il existe une nacelle adaptée à presque tous les environnements : sols en béton lisse, terrains boueux ou chantiers accidentés.
Quels types de nacelles à bras existe-t-il ?
Il existe de nombreux modèles de nacelles à bras, mais on peut les regrouper en trois grandes catégories principales. Comprendre la conception de chacune est essentiel pour choisir l’équipement adapté au chantier.
Nacelles télescopiques
On les appelle aussi bras droits ou stick booms. Elles sont équipées d’un seul bras rectiligne qui s’allonge comme un télescope. Leur conception est entièrement pensée pour maximiser la portée, aussi bien verticale qu’horizontale.
Les sections du bras coulissent les unes dans les autres pour atteindre de grandes distances. L’ensemble du bras est monté sur une tourelle rotative capable de pivoter à 360°.
Aucune autre nacelle ne rivalise avec leur portée.
Les modèles standards atteignent généralement 12 à 24 mètres de hauteur, tandis que les plus grands modèles dépassent 55 mètres.
Ces nacelles sont idéales pour les chantiers dégagés offrant un accès direct à la zone de travail, comme :
- le nettoyage de façades et de vitres d’immeubles,
- l’inspection de ponts,
- les travaux de peinture à grande hauteur,
- la maintenance de structures industrielles.
Grâce à leur bras droit, elles sont souvent plus rapides à positionner à grande hauteur que les nacelles articulées.
Nacelles articulées
Également appelées nacelles à bras articulé ou knuckle booms, elles se distinguent par leur bras composé de plusieurs segments articulés. Ces articulations — appelées « coudes » — offrent une flexibilité exceptionnelle.
Chaque section du bras peut être orientée indépendamment, permettant aux opérateurs de contourner des obstacles, qu’ils soient au sol ou en hauteur.
Même si leur portée horizontale est généralement inférieure à celle d’une nacelle télescopique de taille équivalente, leur maniabilité est inégalée.
Leur principal atout est la capacité dite « au-dessus et au-delà » : elles peuvent passer au-dessus d’obstacles, contourner des angles et accéder à des zones encombrées qu’un bras droit ne pourrait jamais atteindre.
Elles sont idéales pour :
- les travaux électriques en milieu industriel dense,
- la maintenance autour de tuyauteries existantes,
- l’élagage d’arbres au-dessus de bâtiments.
De nombreux modèles disposent également d’un déport arrière nul ou très réduit, ce qui les rend parfaitement adaptées aux espaces étroits ou aux zones urbaines confinées.

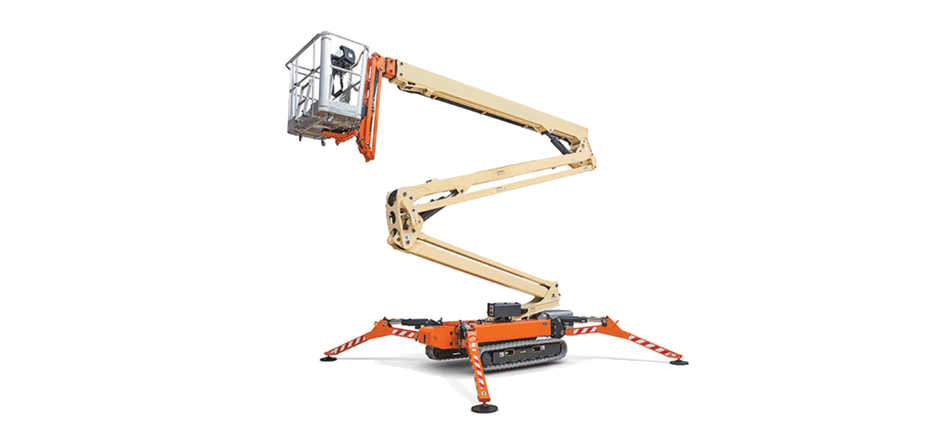

Nacelles araignées (Spider lifts / Atrium lifts)
Les nacelles araignées sont des machines spécialisées conçues pour des situations complexes. Elles se reconnaissent immédiatement à leur châssis compact et à leurs quatre stabilisateurs déployables, semblables à des pattes d’araignée.
La plupart sont équipées de chenilles, ce qui permet une excellente répartition du poids au sol et limite fortement la pression exercée. Elles peuvent ainsi être utilisées sur :
- pelouses,
- trottoirs,
- sols fragiles ou sols intérieurs délicats (marbre, carrelage).
Une fois les stabilisateurs déployés, la machine reste parfaitement stable, même sur un terrain légèrement incliné ou irrégulier.
Plus légères et plus étroites que les nacelles traditionnelles, elles peuvent passer par des portes standards et travailler dans des bâtiments soumis à des contraintes strictes de charge au sol, comme les atriums, centres commerciaux ou églises.
Leur conception à chenilles les rend également très efficaces sur des terrains accidentés où les machines à roues seraient immobilisées.
Quel type de nacelle à bras choisir ?
Pour choisir la bonne nacelle, il faut d’abord analyser précisément les contraintes du chantier. En répondant aux questions suivantes, le choix devient beaucoup plus clair.
- Quelle hauteur et quelle portée sont nécessaires ?
Si l’objectif principal est d’atteindre une grande hauteur ou une grande distance sans obstacle, la nacelle télescopique est la meilleure option.
- Y a-t-il des obstacles à contourner ?
Si le travail nécessite de passer au-dessus de structures, d’équipements ou d’avancées de toiture, une nacelle articulée est indispensable.
- Travail en intérieur ou en extérieur ?
En extérieur sur terrain irrégulier, les modèles diesel à quatre roues motrices sont privilégiés.
En intérieur, une nacelle électrique est préférable pour éviter les émissions et faciliter la manœuvre.
- Quel est l’état du sol ?
Sol bétonné, terrain boueux ou pelouse en pente : cela détermine le choix entre pneus non marquants, pneus tout-terrain ou nacelle à chenilles.
- L’espace est-il limité ?
Les nacelles télescopiques nécessitent plus d’espace de manœuvre.
En environnement étroit, les nacelles articulées à déport arrière réduit sont plus adaptées.
En cas d’espace extrêmement restreint, une nacelle araignée peut être la seule solution.
Options et accessoires disponibles
En plus du type de nacelle, plusieurs équipements optionnels permettent d’améliorer la sécurité et la productivité :
- Bras pendulaire (jib) : section articulée supplémentaire à l’extrémité du bras pour un positionnement précis de la plateforme.
- Pneus non marquants : indispensables pour les sols intérieurs sensibles.
- Éclairage de plateforme : essentiel pour les travaux de nuit ou en zones faiblement éclairées.
- Supports et bacs de rangement : racks pour tuyaux, panneaux ou autres matériaux, améliorant l’organisation et la sécurité dans le panier.
Conseils de sécurité pour l’utilisation des nacelles à bras
L’utilisation d’une PEMP comporte des risques. Le moment le plus dangereux n’est pas nécessairement à pleine hauteur, mais lors d’un choc ou d’une irrégularité du sol, dont l’effet est amplifié le long du bras.
- Toujours porter un harnais antichute correctement ajusté, relié à un point d’ancrage prévu dans la nacelle.
- Vérifier les points d’ancrage : soudures intactes, aucune fissure.
- Inspecter le plancher du panier avant utilisation.
- Respecter les distances de sécurité avec les lignes électriques (au moins 5 mètres en règle générale).
- Ne jamais neutraliser les dispositifs de sécurité : si le capteur d’inclinaison empêche l’élévation, déplacer la machine sur un sol plus stable.
Conclusion
Les nacelles télescopiques offrent la portée maximale, les nacelles articulées excellent dans les environnements encombrés, et les nacelles araignées permettent de travailler dans des espaces restreints ou sur des surfaces délicates.
Que ce soit pour la maintenance, le nettoyage ou les réparations, les plateformes élévatrices constituent une solution bien plus sûre et efficace que les équipements traditionnels.
Cependant, leur bon fonctionnement repose sur un entretien régulier.
