Schéma de la tringlerie d’accélérateur Kohler
Dans les manuels d’entretien Kohler, cette pièce est souvent appelée « câble de commande d’accélérateur », « biellette de régulateur » ou « tige d’accélérateur ». De nombreux utilisateurs l’appellent simplement la tringlerie d’accélérateur. Cette petite tige métallique joue un rôle important dans le bon fonctionnement du moteur.
La tringlerie d’accélérateur relie le câble d’accélérateur au carburateur et fonctionne en combinaison avec le régulateur du moteur pour contrôler la vitesse. Le régulateur permet de maintenir le moteur à un régime constant lorsque la charge varie. La tringlerie constitue l’ensemble de tiges et de leviers qui fait fonctionner ce système. Ci-dessous, nous examinerons deux configurations courantes de moteurs Kohler.
Schéma de la tringlerie d’accélérateur Kohler Série 7000
Les moteurs Kohler de la série 7000 sont des modèles très répandus sur de nombreuses tondeuses résidentielles et commerciales.

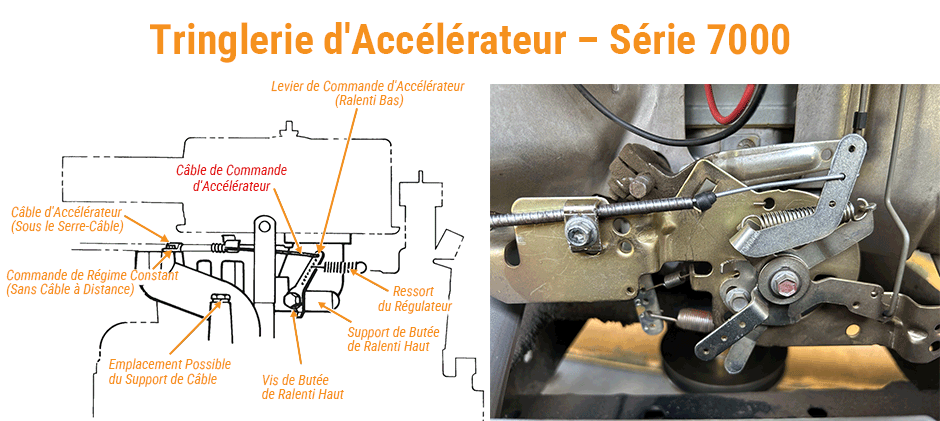

Les images ci-dessus montrent à la fois un schéma de la tringlerie d’accélérateur Kohler et un montage réel sur un moteur. La photo de droite montre les composants principaux, notamment le câble d’accélérateur, le bras de régulateur et les ressorts. Le schéma de gauche offre une vue plus détaillée de chaque pièce et identifie les composants importants comme le ressort de régulateur et le support de butée de plein gaz (ralenti haut).
La tringlerie d’accélérateur transmet le mouvement de la commande d’accélérateur au carburateur. Elle fonctionne également avec le régulateur pour effectuer de légers ajustements et maintenir le moteur à un régime constant.
Schéma de la tringlerie d’accélérateur Kohler Courage 20
Le moteur Kohler Courage de 20 ch est un autre modèle populaire possédant une disposition de tringlerie légèrement différente. Comprendre sa configuration spécifique est la clé d’une réparation réussie.

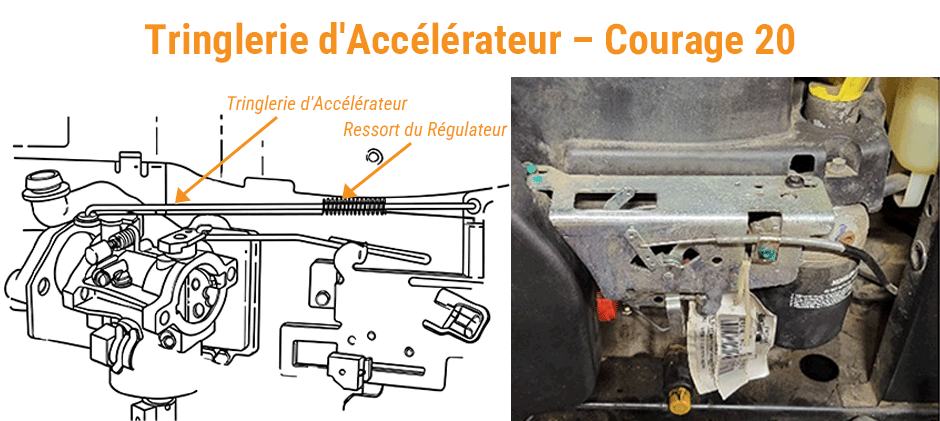

La photo de droite montre l’ensemble de la tringlerie montée sur le côté du moteur. La flèche rouge pointe vers le bras du régulateur ainsi que les tiges et ressorts raccordés. Le schéma de gauche offre une vue plus simple de l’assemblage de ces pièces.
Le ressort de régulateur agit conjointement avec le régulateur interne du moteur pour aider à maîtriser le régime moteur. Lorsque la charge du moteur varie, ces pièces travaillent ensemble pour maintenir une vitesse constante. L’observation simultanée des deux images permet de mieux comprendre le fonctionnement global du système de tringlerie.
Comment installer la tringlerie d’accélérateur ?
Après avoir remplacé ou nettoyé un carburateur, vous devez remonter la tringlerie d’accélérateur. Pour obtenir une vue dégagée, vous devez retirer le boîtier du filtre à air. Retirez les quelques écrous ou vis qui maintiennent le boîtier en place.
Identifier les tringleries
Vous trouverez deux tringleries principales : le starter et l’accélérateur. La tringlerie de starter se raccorde au volet de starter du carburateur — vous ne l’utilisez que pour démarrer un moteur à froid. La tringlerie d’accélérateur relie le papillon des gaz au bras de régulateur. Elle contrôle la vitesse du moteur lorsque celui-ci tourne.
Raccorder la tige d’accélérateur
La tige d’accélérateur principale est une tige rigide en fil métallique court qui relie le levier de papillon du carburateur au bras de régulateur.
- Une extrémité de la tige s’insère dans un trou du levier de papillon du carburateur.
- L’autre extrémité se raccorde au bras du régulateur. Les bras de régulateur possèdent généralement plusieurs trous. Utiliser le mauvais trou déréglera l’accélération et la décélération de votre moteur. Prenez une photo du montage d’origine avant de démonter quoi que ce soit.
Raccorder les ressorts de régulateur
Ce ressort contrôle la vitesse de rotation de votre moteur. Il relie le bras de régulateur à une fixation fixe ou au support d’accélérateur. La tension du ressort détermine le régime moteur. Veillez à l’accrocher fermement dans les bons trous.
Fixer le câble d’accélérateur
- Placez d’abord la manette de commande d’accélérateur de votre tondeuse sur la position « FAST » (Plein gaz) ou « HIGH » (Régime élevé).
- Insérez le câble d’accélérateur dans le trou correspondant du levier de commande ou du support d’accélérateur du moteur.
- Tirez sur la gaine extérieure du câble pour qu’elle soit bien tendue (sans étirer la corde à piano intérieure), puis bloquez-la sous le serre-câble.
- Actionnez la commande d’accélérateur sur votre tableau de bord du ralenti au plein gaz. Vous devez voir le levier de commande du moteur se déplacer de manière fluide de la butée de ralenti bas à la butée de plein gaz.
Une fois toutes les pièces raccordées, la tringlerie est installée. Cependant, elle doit encore être réglée correctement pour s’assurer que le moteur fonctionne parfaitement.
Réglage de la tringlerie d’accélérateur
Si votre moteur régule (le régime oscille) ou peine en charge lorsque vous enclenchez les lames de la tondeuse, le réglage du régulateur résout généralement le problème. Cela permet d’aligner le bras externe du régulateur avec les composants internes du régulateur. Il ne s’agit pas d’une étape d’entretien de routine — ne l’effectuez que pour corriger ce problème spécifique. Voici la méthode courante pour régler un régulateur Kohler :
- Mettre l’accélérateur au maximum : Poussez la manette d’accélérateur de votre tondeuse à fond vers la position plein gaz. Le ressort tirera la tringlerie du régulateur pour maintenir le papillon des gaz du carburateur grand ouvert.
- Desserrer l’écrou du bras de régulateur : Localisez l’écrou qui bloque le bras de régulateur sur le petit axe de régulateur dépassant du moteur. Dessarrez-le juste assez pour que le bras puisse pivoter indépendamment de l’axe.
- Maintenir le papillon grand ouvert : Vérifiez la tringlerie du carburateur pour vous assurer que le volet de papillon reste grand ouvert, maintenu fermement par le ressort de l’étape une. Toutes les pièces doivent se trouver dans leur position d’ouverture maximale.
- Tourner l’axe du régulateur à fond en ouverture : Saisissez le petit axe avec une pince, ou insérez un petit outil dans son trou pour le faire tourner. Tournez-le au maximum dans le même sens que l’ouverture maximale du papillon, jusqu’à ce qu’il atteigne la butée interne du moteur.
- Bloquer l’écrou fermement : Maintenez l’axe et la tringlerie immobiles dans cette position d’ouverture maximale tout en serrant l’écrou de blocage du bras. Ne laissez aucune pièce bouger pendant le serrage.
Cette méthode permet d’aligner parfaitement les composants internes et externes du régulateur. Lorsque le moteur ralentira sous l’effet de la charge, le régulateur ouvrira automatiquement le papillon de la valeur nécessaire pour maintenir un régime stable.
Problèmes courants de tringlerie d’accélérateur Kohler et solutions
Votre système de régulateur peut toujours rencontrer des problèmes, même si vous avez tout installé correctement. Voici les pannes fréquentes et la façon de les résoudre.
- Le moteur régule (pompage du régime) : Cela signifie généralement que votre régulateur est déréglé. Reprenez d’abord les étapes de réglage du régulateur décrites précédemment. Si le problème persiste, le gicleur de carburant de votre carburateur est peut-être partiellement bouché. Cela restreint l’arrivée d’essence, et le régulateur compense en oscillant sans arrêt.
- Le moteur n’atteint pas son régime maximal : Si le moteur manque de puissance et ne prend pas tous ses tours, vérifiez le réglage du câble d’accélérateur. Placez le levier d’accélérateur sur Plein gaz et vérifiez que la tringlerie vient bien en appui contre le support de butée de plein gaz. Si ce n’est pas le cas, le câble est détendu — resserrez-le au niveau du serre-câble.
- Manette d’accélérateur dure à manipuler : Si le levier d’accélérateur au tableau de bord coince ou devient dur à pousser, le câble est presque toujours en cause. Vérifiez l’absence de coudes prononcés ou de pincements sur la gaine du câble. Pulvérisez du dégrippant ou un lubrifiant spécial pour câble à l’intérieur de la gaine pour le dégripper. Si le câble reste dur, le brin intérieur est effiloché et vous devez remplacer le câble.
- Erreur de remontage : La plupart des erreurs se produisent lorsque les tiges ou les ressorts sont accrochés dans les mauvais trous. Prenez des photos nettes sous plusieurs angles avant de démonter les pièces — cette simple astuce vous évitera des heures de recherche. Vous ne perdrez pas de temps à chercher un schéma de tringlerie d’accélérateur Kohler pour retrouver le montage d’origine.
Conclusion
En suivant le schéma de tringlerie, en installant les pièces correctement et en effectuant les réglages adéquats, vous pourrez résoudre la plupart des problèmes de fonctionnement moteur courants. Si vous cherchez des pièces de rechange pour votre moteur Kohler, FridayParts propose de nombreux composants adaptables pour mener à bien votre réparation.
