Ignorer des icônes clignotantes ou inconnues sur le tableau de bord d’un chariot élévateur Toyota peut entraîner de la confusion, des arrêts imprévus et même des dommages coûteux.
Ce guide présente en détail les différents symboles et voyants d’alerte du tableau de bord des chariots élévateurs Toyota, en expliquant la signification de chaque symbole, les codes couleur associés, la conduite à tenir lorsqu’ils s’allument, ainsi que les moyens de prévenir leur réapparition.
Il vous aidera à utiliser votre chariot élévateur Toyota de manière plus efficace et plus sûre.
Symboles du chariot élévateur Toyota et leur signification
Le tableau de bord d’un chariot élévateur Toyota n’est pas un simple élément décoratif. Chaque voyant fournit des informations essentielles sur le carburant, les niveaux de fluides, les systèmes électriques et les conditions de sécurité.

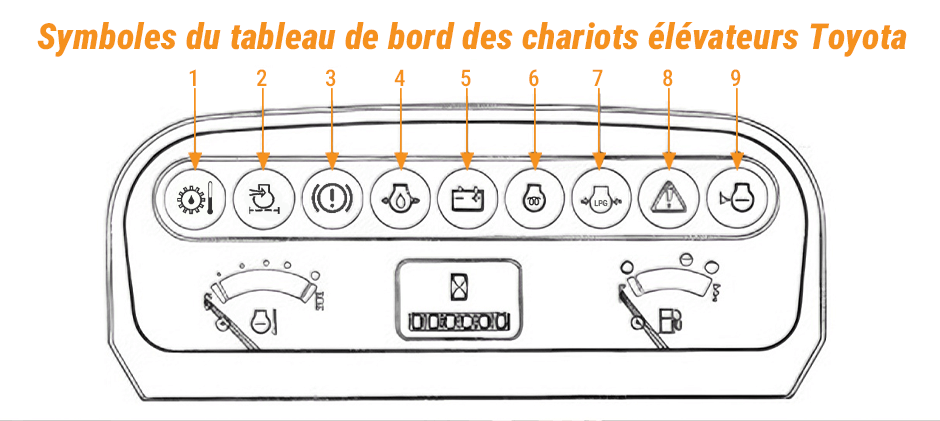

Vous trouverez ci-dessous un tableau de référence simplifié des symboles les plus courants et de leur signification.
| N° | Voyant | Signification (allumé ou clignotant) | Action requise |
|---|---|---|---|
| 1 | Température d’huile de transmission Powershift | Surchauffe de la transmission | Arrêter l’utilisation et laisser le système refroidir |
| 2 | Élément du filtre à air | Filtre à air obstrué | Inspecter ou remplacer immédiatement le filtre à air |
| 3 | Niveau de liquide de frein | Niveau de liquide de frein bas | Vérifier et compléter le réservoir de liquide de frein |
| 4 | Pression d’huile moteur | Pression d’huile insuffisante | Arrêter le moteur, vérifier le niveau d’huile et compléter si nécessaire |
| 5 | Charge de l’alternateur | Défaut du système de charge | Inspecter la courroie de l’alternateur et les connexions électriques |
| 6 | Bougie de préchauffage | Préchauffage sur modèle diesel | Fonctionnement normal au démarrage d’un moteur diesel |
| 7 | Pression de GPL basse / Niveau de GPL faible | Pression de carburant insuffisante | Vérifier la bouteille GPL et les raccords |
| 8 | Voyant système | Défaut ECU ou système détecté | Effectuer un diagnostic électronique |
| 9 | Niveau de liquide de refroidissement | Niveau de liquide de refroidissement bas | Faire l’appoint et vérifier l’absence de fuites |
Ignorer ces avertissements peut entraîner des réparations coûteuses ou une défaillance du système. La plupart de ces alertes signalent des problèmes naissants, faciles à corriger s’ils sont traités rapidement.
Voyants d’alerte courants sur le tableau de bord des chariots élévateurs Toyota
Chaque chariot élévateur Toyota est équipé d’un ensemble de voyants de sécurité et de contrôle destinés à protéger à la fois la machine et l’opérateur. Comprendre leur signification est essentiel pour une utilisation quotidienne.
1. Voyant de batterie
Symbole : icône de batterie rouge avec « + » et « – »
Signification : le système électrique ne se recharge pas correctement.
Causes possibles :
- Cosses desserrées ou corrodées
- Alternateur défaillant
- Courroie cassée ou batterie vieillissante
Action opérateur : arrêter l’équipement, resserrer toutes les connexions et contrôler la tension de charge. Remplacer l’alternateur ou la batterie par des pièces Toyota de qualité OEM afin de garantir une alimentation fiable.
Conseil pro : évitez les démarrages répétés avec des câbles ; ils sollicitent excessivement les circuits sensibles et réduisent la durée de vie de l’alternateur.
2. Voyant de pression d’huile moteur
Symbole : bidon d’huile avec goutte
Signification : pression d’huile insuffisante ou mauvaise circulation de l’huile.
Causes possibles :
Niveau d’huile bas, pompe défectueuse ou filtre à huile obstrué.
Action opérateur : arrêter immédiatement le moteur. Vérifier le niveau d’huile et remplacer le filtre si nécessaire. Une pression d’huile insuffisante prolongée peut entraîner un grippage des pistons, l’une des pannes les plus coûteuses.
3. Voyant de température / liquide de refroidissement
Symbole : thermomètre plongé dans un liquide
Signification : la température moteur dépasse la plage de fonctionnement normale.
Causes possibles :
- Fuite de liquide de refroidissement
- Radiateur obstrué
- Thermostat ou ventilateur défectueux
Action opérateur : arrêter immédiatement le chariot et vérifier le niveau de liquide de refroidissement. Nettoyer les ailettes du radiateur. Si le voyant reste allumé, le système de refroidissement nécessite une intervention ; remplacer les composants usés avec des pièces fiables pour chariots élévateurs afin de restaurer les performances.
4. Voyant d’huile hydraulique
Symbole : goutte d’huile ou icône de vérin hydraulique
Signification : niveau d’huile hydraulique insuffisant ou fluide contaminé.
Causes possibles :
Fuites, filtre hydraulique colmaté ou surchauffe du fluide.
Pourquoi c’est important : ignorer ce voyant peut provoquer des levées irrégulières, une instabilité du mât ou une panne hydraulique totale.
Action opérateur : laisser refroidir le système hydraulique avant de faire l’appoint. Utiliser uniquement des fluides approuvés par le fabricant afin de maintenir une pression stable et d’éviter la cavitation.
5. Voyant de frein
Symbole : cercle avec point d’exclamation ou mention « BRAKE »
Signification : anomalie dans le système de freinage.
Causes possibles :
- Niveau de liquide de frein bas
- Présence d’air dans le circuit
- Plaquettes usées ou capteurs défaillants
Action opérateur : vérifier le niveau de liquide et ajouter le liquide de frein conforme au standard DOT approprié. Inspecter les plaquettes et les conduites. Si le voyant reste allumé, arrêter l’utilisation jusqu’à l’intervention d’un technicien : le freinage est un élément de sécurité critique.
6. Voyant de transmission
Symbole : engrenage avec point d’exclamation
Signification : surchauffe de l’huile de transmission, fluide contaminé ou défaut mécanique.
Action opérateur : interrompre l’utilisation, contrôler le niveau de fluide et rechercher d’éventuelles fuites. Remplacer immédiatement une huile brûlée ou foncée. Une surchauffe répétée peut indiquer un problème d’embrayage ou d’engrenages planétaires.
7. Voyant de filtre à air
Symbole : icône de filtre ou de ventilateur
Signification : filtre à air obstrué, limitant l’admission d’air.
Pourquoi c’est important : un filtre encrassé augmente la consommation de carburant et réduit le couple moteur.
Action opérateur : nettoyer ou remplacer régulièrement l’élément filtrant. En environnement poussiéreux, réduire de moitié l’intervalle d’entretien recommandé.
8. Voyant d’inclinaison
Symbole : chariot élévateur avec mât incliné
Signification : angle d’inclinaison excessif ou charge déséquilibrée détectée.
Action opérateur : arrêter le levage et vérifier la stabilité de la charge. Rééquilibrer le poids et remettre les fourches à niveau avant de reprendre. Si le voyant persiste, contrôler le capteur d’inclinaison ou le mécanisme de verrouillage, qui peuvent nécessiter un recalibrage ou un remplacement.
9. Voyant de ceinture de sécurité
Symbole : personne portant une ceinture
Signification : ceinture non bouclée correctement ou défaut du capteur de siège.
Action opérateur : attacher correctement la ceinture ; le voyant doit s’éteindre en quelques secondes. Vérifier l’interrupteur de boucle si l’alerte persiste.
Sécurité avant tout : ces alertes sont souvent liées au système d’interverrouillage de sécurité ; le chariot ne fonctionnera pas correctement tant que l’opérateur ne respecte pas cette consigne.
10. Voyant moteur (Check Engine)
Symbole : silhouette de moteur avec mention « CHECK »
Signification : dysfonctionnement général détecté par l’ECU (unité de commande moteur).
Action opérateur : effectuer un diagnostic électronique à l’aide d’une valise de diagnostic, afin de lire les codes défaut enregistrés. Les causes fréquentes incluent des ratés d’allumage, des injecteurs défectueux ou des capteurs défaillants. Éviter toute utilisation prolongée afin de ne pas endommager le système d’injection ou d’émission.
11. Voyant de température d’huile de transmission Powershift
Symbole : engrenage avec thermomètre
Signification : surchauffe du fluide ou défaut de refroidissement de la transmission.
Action opérateur : interrompre les opérations de levage et laisser refroidir. Contrôler la qualité de l’huile (odeur de brûlé ou couleur foncée = dégradation). Remplacer le refroidisseur ou le filtre si nécessaire.
12. Voyant de pression de GPL basse
Symbole : bouteille de gaz ou goutte
Signification : pression de GPL insuffisante ou présence d’eau dans la conduite.
Action opérateur : sécuriser et remplacer la bouteille de gaz, puis purger la condensation du circuit. Vérifier systématiquement les joints et flexibles si ce voyant apparaît fréquemment.
13. Voyant d’alternateur
Symbole : icône de batterie
Signification : le système de charge ne fonctionne pas correctement.
Si ce voyant s’allume moteur en marche, contrôler la tension de la courroie, son état ainsi que le câblage. Remplacer rapidement l’alternateur ou le régulateur de tension : un alternateur défaillant peut décharger la batterie sans avertissement et immobiliser le chariot en pleine activité.
14. Voyant système principal
Symbole : triangle ou point d’exclamation (modèles électriques)
Signification : plusieurs anomalies système simultanées.
Action opérateur : arrêter immédiatement l’équipement et effectuer un diagnostic électronique complet à l’aide d’une valise de diagnostic, afin d’identifier l’ensemble des codes défaut. Ce voyant indique généralement que l’ECU a détecté des défauts interconnectés (électriques, hydrauliques ou thermiques).
Signification des codes couleur sur les chariots élévateurs Toyota
Les voyants du tableau de bord utilisent des codes couleur similaires à ceux des autres machines industrielles :
| Couleur | Signification | Action typique |
|---|---|---|
| Vert / Bleu | Fonctionnement normal | Aucune action requise |
| Jaune / Orange | Avertissement, maintenance à prévoir | Planifier une inspection ou un contrôle |
| Rouge | Danger immédiat ou défaillance grave | Arrêter et dépanner avant de reprendre |
Les couleurs permettent de hiérarchiser les priorités : le rouge est critique, le jaune préventif, le vert informatif.
Comment réagir lorsqu’un voyant s’allume ?
Une réaction calme et méthodique limite les dommages :
- Suspendre les opérations – arrêter immédiatement la conduite ou le levage.
- Identifier le symbole – se référer au manuel ou à ce guide.
- Inspecter le système concerné – batterie, huile, hydraulique, température.
- Redémarrer et observer – certains voyants s’éteignent après correction.
- Effectuer un diagnostic – utiliser une valise de diagnostic ou faire appel à un professionnel si le voyant persiste.
En cas de remplacement ou de réglage, privilégiez des composants provenant de fournisseurs certifiés proposant des pièces pour chariots élévateurs de qualité industrielle, afin de garantir compatibilité et durabilité.
Prévenir l’apparition des voyants d’alerte
Une maintenance préventive régulière permet d’éviter la plupart des alertes :
- Inspection avant chaque poste
Vérifier systématiquement l’huile moteur, l’huile hydraulique, le liquide de refroidissement, les freins et l’état des pneus.
- Respecter les intervalles de remplacement des filtres
Des filtres propres assurent des mesures précises des capteurs et une pression stable.
- Surveiller régulièrement la batterie
Une tension faible peut déclencher plusieurs alertes sans lien direct. Tester la batterie au moins une fois par mois.
- Maintenir les connexions électriques propres et sèches
L’humidité et la corrosion provoquent de fausses alertes et des courts-circuits.
- Contrôler la température des fluides
La surchauffe accélère l’usure et déclenche les capteurs.
- Utiliser des pièces de qualité OEM ou équivalente
Des composants authentiques ou de qualité vérifiée garantissent la précision des capteurs et la fiabilité en conditions difficiles.
FridayParts propose des milliers de pièces pour chariots élévateurs Toyota et des composants aftermarket compatibles avec les principaux modèles tout-terrain, conçus pour offrir fiabilité, facilité d’installation et excellent rapport qualité-prix.
Conclusion
Comprendre la signification de chaque symbole du tableau de bord d’un chariot élévateur Toyota permet d’agir avec assurance et d’entretenir son équipement sans approximation. Une vigilance accrue et des interventions rapides réduisent les temps d’arrêt et améliorent la sécurité.
Lorsque des réparations ou des remplacements de pièces s’imposent, faites confiance à FridayParts, fournisseur reconnu de pièces Toyota et de pièces aftermarket pour chariots élévateurs de qualité OEM. Des filtres et alternateurs aux ensembles hydrauliques complets, vous trouverez tout le nécessaire pour maintenir votre équipement dans un état optimal.
