Lorsqu’un voyant s’allume pendant le levage, le problème vient rarement du « voyant » lui-même : il s’agit de ce que la machine essaie de vous communiquer. Dans ce guide, nous détaillerons la signification des voyants d’avertissement des nacelles élévatrices à flèche JLG en termes simples, en nous appuyant sur les dispositions du pupitre de commande panier et du panneau d’affichage d’indicateurs que vous avez fournies. Ainsi, vous pourrez déterminer s’il s’agit d’un signal d’état normal, d’un avertissement ou d’une condition d’arrêt immédiat — sans devoir deviner sur un chantier en cours.
Que sont les voyants d’avertissement des nacelles élévatrices JLG ?
Les voyants d’avertissement des nacelles élévatrices à flèche JLG sont des alertes visuelles situées sur le panneau d’affichage du pupitre de commande du panier (et parfois sur le panneau du châssis). Ils signalent l’état de la machine et les limites de sécurité. Ils se divisent généralement en trois catégories :
- Les voyants d’état / de disponibilité : ils indiquent qu’une fonction est activée ou qu’un mode est actif.
- Les voyants d’avertissement : ils indiquent qu’un paramètre est hors plage ou nécessite une attention rapide.
- Les voyants d’arrêt / critiques : ils vous signalent qu’il faut interrompre le fonctionnement et corriger la situation avant de poursuivre.
Une règle simple basée sur les couleurs s’applique — sans jamais remplacer le manuel d’utilisation de votre modèle spécifique :
- Le vert signifie généralement que la fonction est disponible ou activée.
- L’orange / jaune indique généralement une mise en garde ou une condition nécessitant une vérification.
- Le rouge signifie généralement « arrêt » ou « limite de sécurité atteinte ».
En raison de la diversité des modèles de nacelles JLG (électriques, diesel, articulées, télescopiques), l’ensemble des icônes et leurs comportements peuvent varier. L’objectif ici est de vous fournir un cadre de terrain fiable : comprendre la signification des voyants courants, le système auquel ils sont liés et la première action à effectuer.

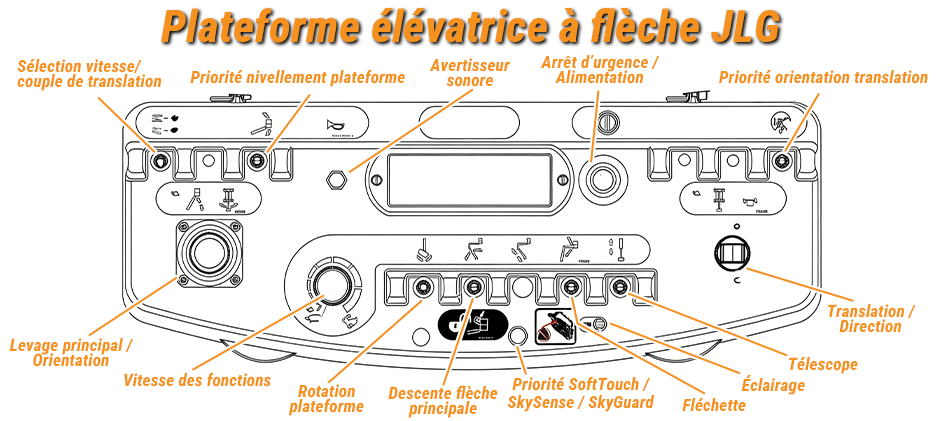

Pupitre de commande panier de nacelle JLG
La première image montre le pupitre de commande du panier avec des repères numérotés. C’est à partir de cette console que l’opérateur pilote la translation, la direction, le levage/l’orientation de la flèche, le télescopage, le pendulaire (jib) et plusieurs fonctions de neutralisation (bypass). Il ne s’agit pas du « panneau de voyants d’avertissement » proprement dit, mais il permet d’expliquer pourquoi certains voyants s’allument.
Voici à quoi correspondent habituellement les commandes numérotées :
1. Sélecteur vitesse / couple de translation
Permet de choisir une vitesse de déplacement plus élevée ou un couple supérieur pour les terrains accidentés et les pentes. La sélection du couple est souvent associée à une vitesse de translation réduite pour un meilleur contrôle.
2. Priorité nivellement plateforme
Un moyen contrôlé de corriger le nivellement du panier lorsque le système de nivellement automatique nécessite un ajustement mineur (par exemple, lors du franchissement d’une pente). À utiliser avec une extrême précaution, car les modifications de nivellement peuvent déplacer la charge.
3. Avertisseur sonore
Signal sonore destiné aux chefs de manœuvre et aux équipes à proximité.
4. Arrêt d’urgence / Alimentation
Tirer pour alimenter le pupitre de commande du panier ; appuyer pour couper les fonctions du panier.
5. Priorité orientation translation
S’utilise lorsque la flèche est orientée et que les commandes de translation peuvent sembler « inversées ». Cette commande est étroitement liée au voyant d’orientation de translation expliqué plus loin.
6. Translation / Direction
Manipulateur (joystick) principal de translation et commande de direction.
7. Télescopage
Sort / rentre la flèche principale.
8. Éclairage
Interrupteur assurant le fonctionnement des phares de travail d’appoint sur les machines équipées d’un kit d’éclairage (à ne pas confondre avec les voyants d’avertissement).
9. Fléchette
Monte / descends le pendulaire.
10. Priorité Soft Touch / SkySense / SkyGuard
Commande de neutralisation permettant de reprendre un mouvement contrôlé après le déclenchement d’un système anti-écrasement / de détection de contact ayant coupé les fonctions, généralement à vitesse lente (micro-vitesse).
11. Descente flèche principale
Monte / descends les sections inférieures et intermédiaires de la flèche.
12. Rotation plateforme
Assure la rotation de la plateforme (panier).
13. Vitesse des fonctions
Règle la vitesse de plusieurs mouvements de la flèche et de la plateforme. Le passage en position « micro-vitesse » (creep) ralentit le mouvement pour un contrôle de précision.
14. Levage principal / Orientation
Le manipulateur (joystick) qui commande le levage et la rotation (orientation) de la flèche principale.
Une fois le rôle des commandes du pupitre compris, la signification des voyants d’avertissement devient plus claire — la plupart des « avertissements » étant directement liés à l’orientation de translation, aux limites de dévers, au contrôle de charge, à la micro-vitesse et à l’autorisation de fonctionnement.

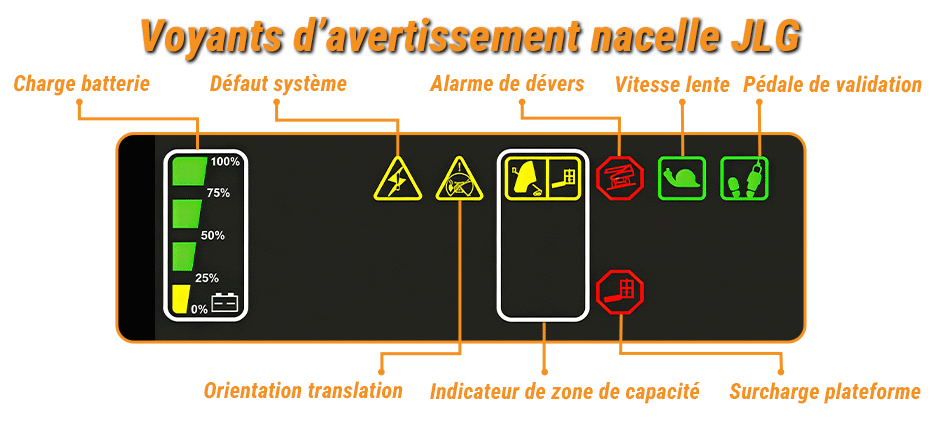

Signification des voyants d’avertissement de nacelle JLG et actions à mener
Voici la partie dont la plupart des équipes ont réellement besoin : un plan d’action rapide et prêt pour le terrain. Les étapes ci-dessous sont générales et privilégiant la sécurité ; votre manuel d’utilisation et le plan de prévention du site priment toujours.
Procédure de première intervention
Si vous voyez un voyant d’avertissement inattendu s’allumer — en particulier un voyant rouge ou une alarme sonore —, commencez par ceci :
- Stoppez le mouvement (ne continuez pas à rouler ou à manœuvrer tant que la situation est inconnue).
- Sécurisez la zone (chefs de manœuvre, risques en hauteur, piétons).
- Si vous êtes en hauteur, descendez dans une position sûre lorsque les verrouillages de sécurité et les instructions de la machine le permettent.
- Lisez le panneau : notez quel(s) voyant(s) est/sont allumé(s) et si le mode micro-vitesse est actif.
- Vérifiez la présence d’un code défaut enregistré (DTC) si l’indicateur d’anomalie système est allumé.
- Consignez la machine (tag-out) et appelez un technicien qualifié si l’appareil indique un défaut critique ou une condition dangereuse.
Une fois ces étapes de sécurité appliquées, vous pouvez cibler la cause en associant chaque voyant au système concerné.
1. Niveau de charge de la batterie
Signification : Le niveau de charge de la batterie est bas (principalement sur les nacelles électriques).
Ce que vous pouvez observer : Des mouvements plus lents, une vitesse de déplacement réduite ou une autonomie limitée.
Que faire :
- Planifiez un retour contrôlé pour recharger la machine. Évitez de vous retrouver coincé en hauteur avec une batterie faible.
- Vérifiez les facteurs évidents : temps froid, durée de translation prolongée, forte utilisation des accessoires ou batteries vieillissantes.
- Si la batterie se décharge anormalement vite, faites inspecter le pack batterie et le système de charge.
2. Défaut système
Signification : Le système de commande a détecté une anomalie et a enregistré un code défaut (DTC).
Ce que vous pouvez observer : Coupure des fonctions, alarmes, passage forcé en micro-vitesse ou commandes intermittentes.
Que faire :
- Traitez la situation comme un diagnostic technique, pas comme une devinette.
- Récupérez le code défaut à l’aide de l’affichage ou de la procédure de la machine (varie selon le modèle).
- Vérifiez les éléments de base susceptibles de déclencher des défauts :
- Cosses de batterie desserrées / mauvaise masse
- Fusibles grillés ou câblage endommagé près des points d’articulation
- Connecteurs de capteurs (capteur de dévers, composants de pesage, entrées de manipulateur)
- Si le voyant reste allumé, planifiez une intervention de maintenance en utilisant la documentation technique appropriée à votre modèle.
3.Indicateur d’orientation de translation
Signification : La position de la flèche rend le sens de translation confus par rapport au châssis.
Pourquoi c’est important : Un sens de translation inversé constitue un risque élevé sur les chantiers exigus.
Que faire :
- Arrêtez-vous et vérifiez les flèches d’orientation (plateforme vs châssis).
- Utilisez la commande de neutralisation de l’orientation de translation uniquement selon la procédure requise.
- Déplacez-vous lentement jusqu’à ce que le sens de déplacement soit pleinement confirmé.
4. Indicateur de zone de capacité
Signification : La plateforme se trouve dans une configuration où la capacité de charge est restreinte en fonction de la position de la flèche.
Ce que vous pouvez observer : Une modification de la charge autorisée ou une sensibilité accrue aux avertissements de surcharge.
Que faire :
- Vérifiez à nouveau la charge dans le panier (personnes + outils + matériaux).
- Maintenez les éléments lourds en bas et arrimés ; évitez les démarrages/arrêts brusques.
- Si le travail prévu nécessite une capacité supérieure à cet déport, repositionnez la machine selon une géométrie plus sûre (plus près, moins d’extension, meilleur angle de flèche) au lieu de forcer.
5.Voyant d’avertissement de dévers et alarme
Signification : Le dévers du châssis dépasse l’inclinaison autorisée pour la position actuelle de la flèche.
Ce que vous pouvez observer : Signal sonore, micro-vitesse forcée, coupure de la translation dans une direction ou fonctions restreintes.
Que faire :
- Arrêtez-vous et évitez de télescoper davantage.
- Si l’équipement le permet, rentrez le télescope et descendez sous l’horizontale, puis repositionnez la machine sur une zone plus plane.
- Inspectez l’état du sol : remblai meuble, cavités masquées, bordures de trottoir, tassement des cales/essieux ou calage inégal.
- Si la nacelle se met fréquemment en dévers au même endroit, corrigez la voie d’accès ou établissez un plan de travail plus sûr.
6.Indicateur de vitesse lente(Creep Speed)
Signification : Les fonctions sont réglées sur la vitesse la plus lente. Cela peut être sélectionné par l’opérateur ou imposé par une condition de sécurité (dévers, système de détection de contact, etc.).
Que faire :
- Vérifiez si la micro-vitesse a été sélectionnée sur le sélecteur de vitesse des fonctions.
- Si la micro-vitesse est imposée sans que vous l’ayez choisie, recherchez d’autres voyants d’avertissement (dévers, anomalie système, système de contact) qui en expliquent la cause.
7.Indicateur de pédale de validation
Signification : Le dispositif d’autorisation requis (souvent une pédale d’homme-mort) n’est pas actif ou a dépassé son temporisateur.
Ce que vous pouvez observer : Les manipulateurs (joysticks) ne répondent pas.
Que faire :
- Appuyez sur la pédale d’homme-mort et maintenez-la enfoncée, puis sélectionnez une fonction dans la fenêtre de temps impartie.
- Si le problème est intermittent :
-
- Vérifiez l’absence de débris bloquant la pédale.
- Inspectez l’état du contacteur et du câblage.
- Ne shuntez jamais les contacteurs de sécurité — réparez-les.
8.Indicateur de surcharge de plateforme
Signification : La charge sur la plateforme dépasse la capacité nominale pour la configuration actuelle.
Que faire :
- Interrompez immédiatement les opérations.
- Retirez du matériel ou des outils jusqu’à revenir dans les limites autorisées.
- Vérifiez à nouveau les règles de zone de capacité pour la position de la flèche.
- Si la surcharge se déclenche avec une charge légère, le système de pesage nécessite peut-être une inspection ou un étalonnage.
Note de maintenance : Voyants d’avertissement vs Phares de travail
Une confusion fréquente existe entre les« éclairages » de travail et les voyants d’avertissement. L’interrupteur du pupitre libellé « Lights (if equipped) » commande généralement les kits d’éclairage d’appoint pour la visibilité, et non le panneau d’affichage des voyants.
Si un phare de travail est défectueux (et que votre chantier l’exige), son remplacement est une intervention simple en faveur de la fiabilité. Pour les composants d’éclairage d’engins lourds, référez-vous à la catégorie d’éclairage dédiée afin d’obtenir le modèle adapté à la configuration de votre machine.
Lorsque les avertissements révèlent une panne réelle et non une simple limite d’utilisation, disposer des pièces de rechange adéquates permet de réduire les temps d’arrêt.
Quels sont les composants qui défaillent habituellement lors de ces avertissements ?
Certaines situations d’avertissement relèvent de « limites normales d’utilisation » (dévers, zone de capacité). D’autres trouvent leur origine dans l’usure, un impact, l’infiltration d’eau ou la fatigue du câblage — en particulier sur les chantiers tout-terrain.
Les causes matérielles les plus fréquentes sont :
- Faisceaux électriques endommagés près des articulations de la flèche (points de pincement ou de frottement)
- Connecteurs et pannes de masse corrodés
- Interrupteurs défectueux (pédale d’homme-mort, arrêt d’urgence)
- Lampes témoins ou afficheurs endommagés
- Problèmes de capteurs (capteur de dévers, entrées de pesage)
Si votre diagnostic oriente vers le remplacement d’un composant, le recours à des pièces adaptables de qualité permet de maîtriser les coûts et les délais de livraison. Pour un large choix de pièces de rechange compatibles avec de nombreux modèles de nacelles JLG, vous pouvez stocker au préalable les pièces à forte rotation (interrupteurs, composants électriques et éléments associés) avant qu’une panne n’immobilise votre chantier.
Conclusion
Connaître la signification des voyants d’avertissement des nacelles élévatrices JLG vous permet de réagir rapidement et d’éviter les deux pires scénarios : les manœuvres dangereuses et les temps d’arrêt inutiles. Appuyez-vous sur le panneau d’affichage pour distinguer les « limites normales d’utilisation » (orientation, zone de capacité, micro-vitesse) des vraies conditions d’arrêt impératif (dévers, surcharge, anomalie du système).
