Voici un guide clair accompagné de diagrammes et d’instructions détaillées pour vous aider à remplacer vous-même les courroies de votre tondeuse autoportée Craftsman et la remettre en service.

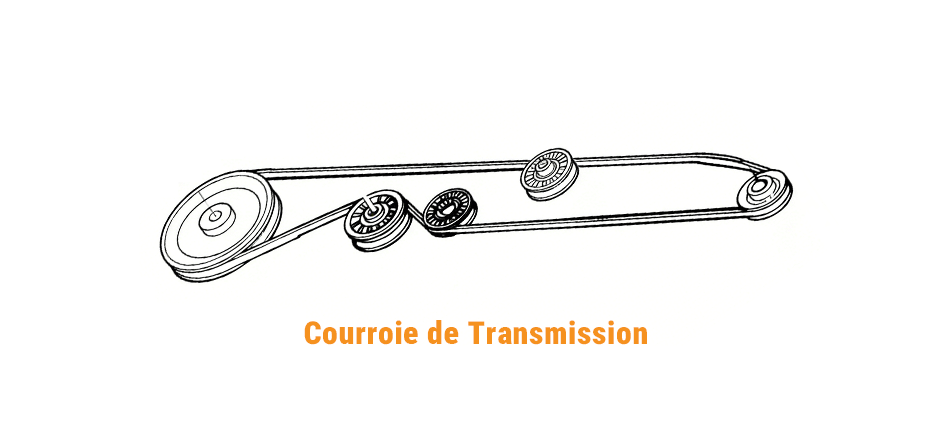

Schéma de la courroie d’avancement (transmissions) pour tondeuse autoportée Craftsman
La courroie d’entraînement transmet la puissance du moteur à la transmission pour faire tourner les roues. Sur les machines Craftsman, ce système reste identique quelle que soit la largeur du carter de coupe : le schéma d’un modèle de 42 pouces est donc le même que celui d’un modèle de 46 pouces. Le schéma ci-dessous illustre cette configuration classique.
Comment remplacer la courroie d’avancement ?
Garez votre autoportée sur une surface plate, serrez le frein de stationnement et débranchez le fil de la bougie d’allumage. Avant de retirer l’ancienne courroie, prenez quelques photos sous différents angles avec votre téléphone. Ces repères visuels vous feront gagner un temps précieux lors du remontage.

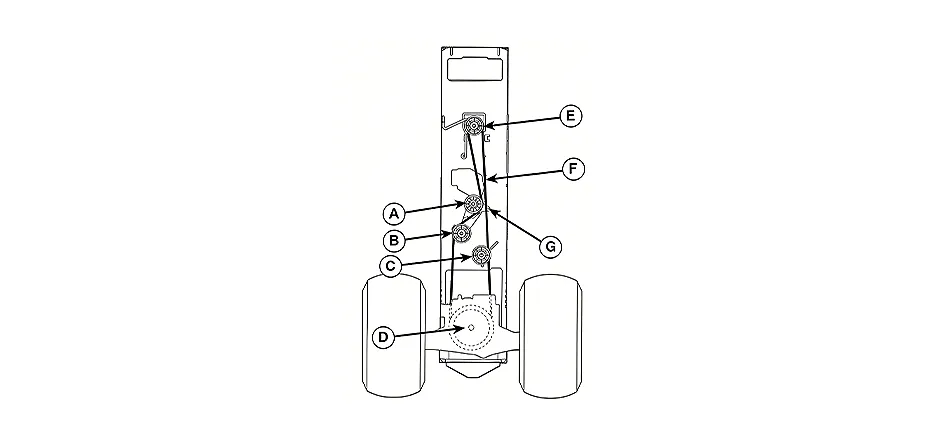

Démontage de la courroie
- Retirez le carter de coupe : Un accès total au sous-bassement du tracteur est nécessaire. Consultez votre manuel d’utilisation pour déconnecter et glisser le carter hors du dessous de la machine.
- Relâchez la tension : Faites glisser délicatement l’ancienne courroie pour la sortir de la poulie tendeuse fixe (A) et de la poulie tendeuse de débrayage principale (B). Cela détendra l’ensemble du système.
- Dégagez la courroie des poulies de renvoi : Retirez la courroie de la poulie tendeuse centrale (C).
- Retirez la courroie de la poulie moteur : Faites glisser la courroie vers l’avant et dégagez-la de la poulie moteur (E) située à l’avant du tracteur.
- Retirez la courroie de la transmission : Tirez le brin mou vers l’arrière, puis faites passer délicatement la courroie par-dessus les pales du ventilateur (D) pour la dégager de la poulie d’entrée.
- Extrayez la courroie : Une fois la courroie libérée de toutes les poulies, faites-la glisser hors de la plaque de direction (F) et retirez-la complètement.
Installation de la courroie
- Extraction finale : Une fois la courroie dégagée de toutes les poulies, faites-la passer au-dessus de la plaque de direction (F) pour l’extraire totalement du tracteur.
- Acheminez la nouvelle courroie : Glissez la courroie neuve de l’arrière vers l’avant. Veillez à la faire passer au-dessus de la plaque de direction (F) et au-dessus de l’arbre de pédale d’embrayage/frein (G).
- Placer sur la poulie moteur : Tirez la courroie vers l’avant et insérez-la dans la gorge de la poulie moteur (E).
- Placer sur la poulie de transmission : Tirez la courroie vers l’arrière, faites-la glisser autour du ventilateur (D) et placez-la dans la poulie d’entrée, bien à l’intérieur des guides-courroie.
- Enfilez la courroie dans les poulies tendeuses : Placez la courroie sur la poulie centrale (C), puis enfilez-la à travers la poulie fixe (A) et la poulie de débrayage (B).
- Vérification finale : Tournez les poulies à la main pour vérifier que la courroie est bien calée dans chaque gorge et retenue par les étriers anti-déraillement.
- Remontez le carter de coupe : Faisant preuve de précaution, glissez le carter sous la machine et réattachez-le.
Schéma de la courroie de coupe pour tondeuse autoportée Craftsman
La courroie d’entraînement des lames transmet la puissance du moteur aux lames situées sous le carter de coupe. Cela leur permet de tourner à grande vitesse pour tondre l’herbe.
Contrairement à la courroie d’avancement, le courroie de plateau de coupe varie presque systématiquement selon la taille du carter : tout dépend de sa conception mécanique.
- Nombre de lames : Un carter de 42 pouces compte généralement 2 lames, tandis que les modèles de 48 et 54 pouces en comportent souvent 3. Un nombre accru de lames implique un plus grand nombre de poulies à entraîner.
- Écartement des paliers de lame : Sur les carters plus grands, les paliers (ou broches) sont plus espacés, ce qui modifie la longueur et le parcours de la courroie.
- Poulies tendeuses : Le nombre et le type de poulies de renvoi varient afin de maintenir une tension optimale et de guider la courroie le long de son trajet.

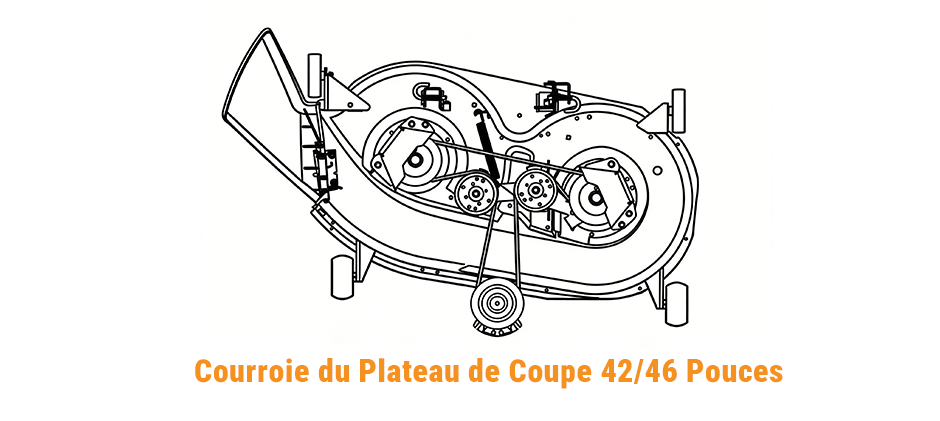

Schéma du carter de coupe 42 pouces Craftsman
Le carter de 42 pouces est l’un des plus répandus, en particulier sur le modèle classique Craftsman LT1000. Il s’agit d’une configuration traditionnelle à deux lames. La courroie s’enroule autour des deux poulies de pale et se maintient sous tension grâce à la poulie folle.
Point important : La face trapézoïdale (en V) de la courroie doit s’insérer parfaitement dans les gorges en V des poulies de pale. Le dos plat de la courroie doit, quant à lui, s’appuyer contre les poulies galets plates.
Schéma du carter de coupe 46 pouces Craftsman
De nombreuses autoportées Craftsman récentes (notamment celles fabriquées par MTD avec des numéros de modèle commençant par 247.xxxxxx) utilisent le même schéma de passage de courroie pour les carters de 42 et 46 pouces.
Cela est dû à une conception modulaire. Les poulies de renvoi et les paliers de lame sont agencés de la même façon ; le carter de 46 pouces est simplement plus large, avec des paliers plus espacés.
Toutefois, si le cheminement est identique, la courroie elle-même ne l’est pas. Un carter de 46 pouces nécessite une courroie plus longue que celle d’un carter de 42 pouces. Ne cherchez jamais à remplacer l’une par l’autre.

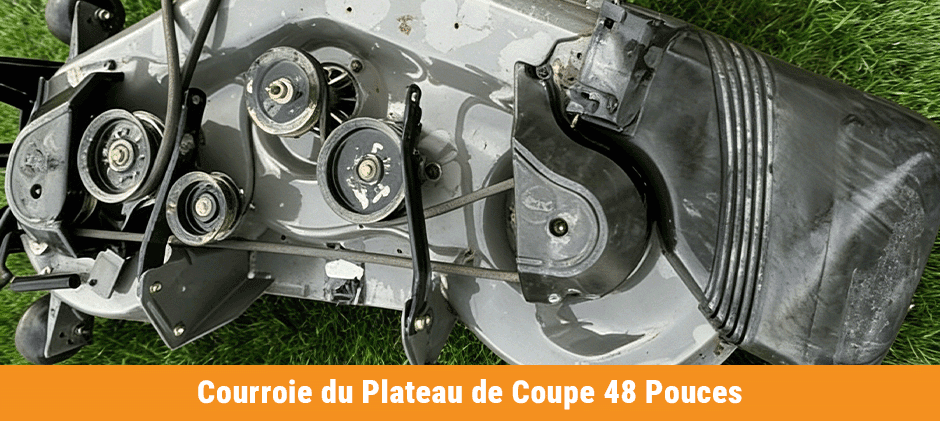

Schéma du carter de coupe 48 pouces Craftsman
Lorsque vous passez à un carter de coupe de 48 pouces, la conception change considérablement. Ces modèles sont presque tous équipés de trois lames. Avec une lame supplémentaire à entraîner, la courroie doit faire tourner trois poulies de palier, ce qui rend son cheminement beaucoup plus complexe.
La courroie ne se contente plus de faire une simple boucle : elle doit serpenter autour de nombreuses poulies. Des galets tendeurs supplémentaires sont souvent ajoutés pour changer la direction du brin, maintenir la tension et assurer un entraînement fluide sur cette longueur accrue.

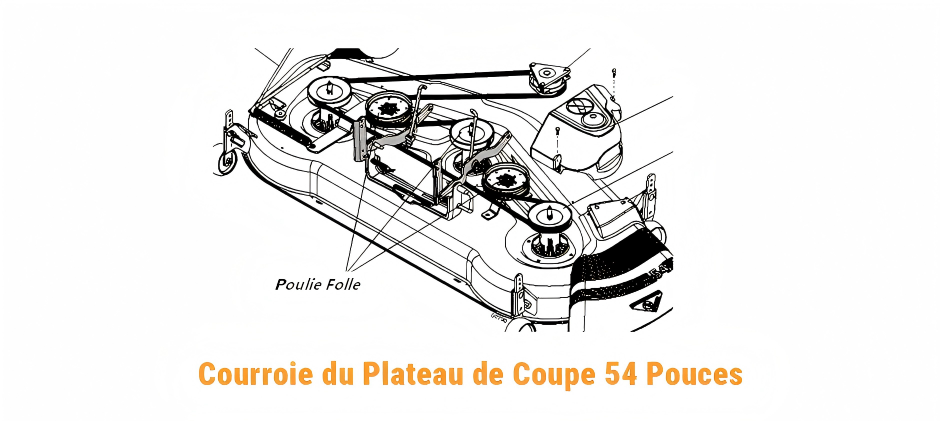

Schéma du carter de coupe 54 pouces Craftsman
Un carter de coupe de 54 pouces utilise également trois lames et constitue l’une des plus grandes largeurs de coupe pour le matériel résidentiel. En raison de cette taille imposante, la courroie parcourt une distance supérieure et son trajet est plus complexe que sur un carter de 48 pouces.
La tension de la courroie y est cruciale : elle ne doit être ni trop lâche ni trop tendue. Pour garantir un fonctionnement stable, les poulies folles sont généralement renforcées afin de supporter l’effort de traction et les contraintes accrues pendant la tonte.
Comment remplacer la courroie de coupe ?
Remplacer la courroie de coupe d’une tondeuse n’est pas très difficile. Cette opération est souvent plus simple que le remplacement de la courroie d’avancement car les éléments sont plus accessibles. Garez la machine sur un sol plat, serrez le frein de stationnement et débranchez le câble de la bougie pour éviter tout démarrage intempestif.
- Abaissez le carter de coupe à sa position la plus basse pour donner du mou à la courroie.
- Repérez le galet tendeur relié à un ressort. À l’aide d’une clé (généralement à douille de 3/8″ ou 1/2″), faites pivoter le bras pour libérer la tension de la courroie.
- Retirez l’ancienne courroie de la poulie de sortie moteur, puis dégagez-la progressivement des autres poulies et des paliers de lame. Notez la présence des petits guides-courroie qui maintiennent la courroie en place et veillez à ne pas les accrocher.
- Pour installer la nouvelle courroie, suivez pas à pas le cheminement d’origine, en terminant par la poulie tendeuse.
- Une fois la courroie en place, relâchez doucement la clé pour remettre le ressort sous tension.
- Assurez-vous que la courroie est correctement insérée dans la gorge de chaque poulie et qu’elle n’est pas vrillée.
Comment trouver le bon schéma de courroie ?
En cas de doute, ne devinez pas. Voici comment trouver le schéma de courroie exact pour votre tondeuse :
- Consultez l’étiquette sur le carter : De nombreuses tondeuses Craftsman comportent un autocollant directement collé sur le plateau de coupe indiquant le cheminement de la courroie. S’il est propre et lisible, c’est le moyen le plus rapide.
- Consultez le manuel d’utilisation : Le manuel reste la source la plus fiable. Il contient les schémas exacts pour votre modèle, aussi bien pour la courroie de coupe que pour la courroie d’avancement.
- Utilisez votre numéro de modèle : C’est la méthode la plus précise. Recherchez la plaque signalétique située sous le siège. La plupart des numéros commencent par 917.xxxxxx (anciens modèles fabriqués par Husqvarna) ou 247.xxxxxx (modèles plus récents MTD). Saisissez ce numéro complet sur un site de pièces détachées (comme Sears PartsDirect) pour obtenir le schéma de courroie correspondant exactement à votre machine.
Conclusion
En comprenant les spécificités des courroies d’avancement et de coupe selon la largeur du carter et en suivant ces étapes, vous accomplirez facilement cet entretien vous-même.
