Ce guide propose des schémas clairs et précis d’acheminement des courroies d’entraînement Gravely pour tondeuses à braquage zéro (zero-turn), adaptés à votre modèle exact. Vous y découvrirez le parcours exact des courroies pour les séries ZT X et ZT HD, ainsi que des conseils étape par étape pour remplacer vos courroies sans difficulté.

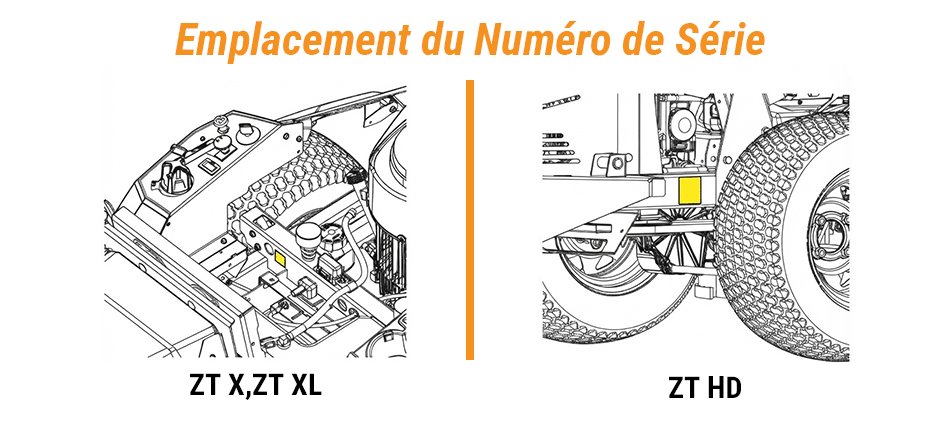

Localiser la plaque signalétique (numéro de modèle et de série)
Avant de consulter un schéma d’acheminement de courroie ou de commander une pièce de rechange, vous devez identifier le numéro de modèle et le numéro de série de votre tondeuse. L’emplacement de la plaque signalétique dépend de la série de votre tondeuse Gravely :
● Modèles ZT X et ZT XL : Relevez le siège et regardez sur le châssis principal, à côté de la batterie. La plaque signalétique comportant les numéros de modèle et de série s’y trouve.
● Modèles ZT HD : La plaque se situe sur le côté droit de la tondeuse, sur le châssis juste devant la roue arrière droite. Elle est généralement accessible sans avoir à soulever le siège.
Schéma de la courroie d’entraînement de la Gravely ZT X
Le système d’entraînement de la série Gravely ZT X est très simple. Une fois le carter de coupe et les couvercles retirés, vous constaterez un agencement épuré reliant le moteur à la transmission. Les schémas suivants s’appliquent aux modèles ZT X les plus courants.

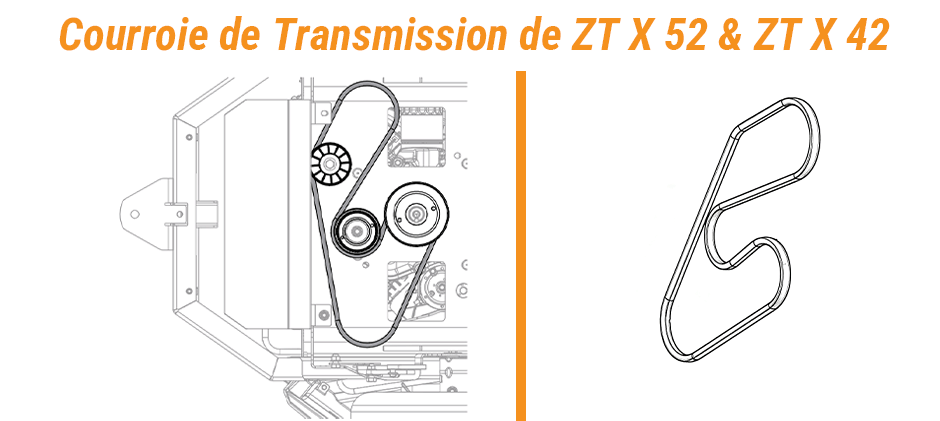

Schéma de la courroie d’entraînement pour Gravely ZT X 52 et ZT X 42
Les modèles Gravely ZT X 52 et ZT X 42 utilisent le même cheminement de courroie d’entraînement. Celle-ci relie la poulie du moteur aux deux transmissions hydrostatiques (gauche et droite), tandis qu’un galet tendeur en maintient la tension.
Ce parcours triangulaire simple facilite l’inspection et le remplacement. Lors de l’installation d’une courroie neuve, assurez-vous qu’elle est bien insérée dans la gorge de chaque poulie et correctement positionnée avant de démarrer le moteur.
Schéma de la courroie d’entraînement de la Gravely ZT HD
La série Gravely ZT HD est équipée d’un système d’entraînement hydrostatique robuste. Le cheminement de sa courroie est identique pour les différentes largeurs de coupe de cette gamme. Conçu pour une durabilité et un transfert de puissance de qualité professionnelle, ce système nécessite un calage précis sur ses quatre points de contact : la poulie motrice du moteur (touret/poulie d’entraînement), le galet tendeur et les deux poulies de transmission.

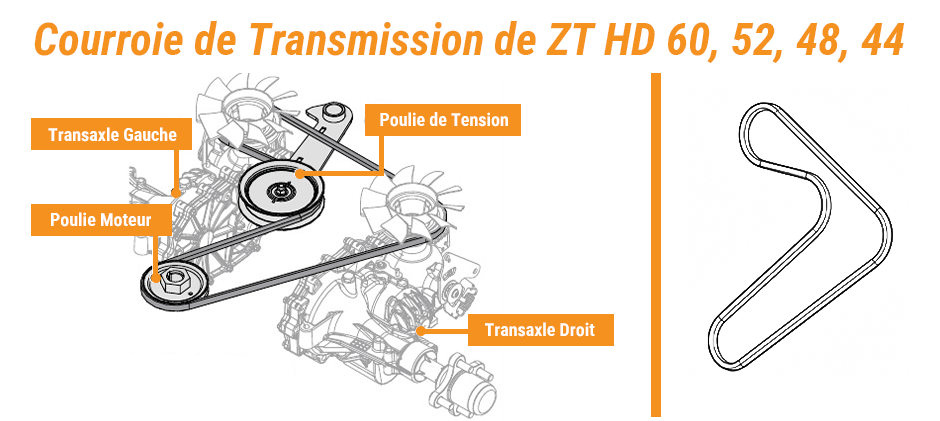

Schémas de la courroie d’entraînement pour Gravely ZT HD 60, 52, 48 et 44
- Poulie motrice du moteur (Engine Sheave) : Il s’agit de la poulie fixée à l’arbre de sortie du moteur. C’est elle qui entraîne la courroie.
- Galet tendeur (Idler Pulley) : Cette poulie montée sur ressort exerce une pression sur la courroie pour maintenir une tension constante et éviter tout patinage.
- Transmission gauche (Left Transaxle) : Cette poulie transmet la puissance à la transmission hydrostatique de la roue gauche.
- Transmission droite (Right Transaxle) : Cette poulie transmet la puissance à la transmission hydrostatique de la roue droite.
Le parcours de la courroie s’effectue comme suit : elle part de la poulie motrice du moteur (1), enroule la face extérieure de la poulie de transmission gauche (3), traverse vers la poulie de transmission droite (4), puis remonte vers son point de départ. Le galet tendeur (2) exerce une pression sur le dos de la courroie entre la poulie motrice et la transmission droite afin d’assurer une tension optimale.
Quand faut-il remplacer une courroie de tondeuse ?
Les courroies d’entraînement présentent presque toujours des signes d’usure bien avant de se rompre définitivement. FridayParts recommande de remplacer la courroie d’entraînement hydrostatique dès l’apparition des premiers dommages. Voici quatre signes clairs indiquant qu’un changement s’impose :
- Fissures et craquelures : Examinez attentivement la surface de la courroie. Même de microfissures superficielles indiquent que le caoutchouc a durci et risque de casser sous l’effort. Courbez légèrement la courroie pour détecter plus facilement les petites fissures cachées.
- Flancs endommagés ou effilochés : Les flancs de la courroie doivent être lisses et réguliers. Si vous constatez un effilochage, des bavures, des cormages ou une usure inégale sur les bords, la courroie frotte contre des guides ou vos poulies sont désalignées. Ce type de dommage réduit considérablement sa résistance mécanique.
- Flancs vitrifiés ou brûlés : Vérifiez les côtés de la courroie en contact avec les poulies. Un aspect brillant, lisse ou rigide traduit une vitrification causée par la chaleur et le patinage. Une courroie vitrifiée n’adhère plus correctement aux poulies, entraînant une perte de puissance et une surchauffe accrue.
- Autres dégradations visibles : Si les plis de la courroie se séparent, si l’armature textile/métallique (cordes internes) sort, ou si certaines zones deviennent molles et spongieuses, remplacez la courroie sans attendre.
Comment remplacer les courroies d’entraînement ?
La sécurité est prioritaire avant toute intervention. Garez la tondeuse sur un sol plat, serrez le frein de stationnement, coupez le moteur et retirez la clé de contact. Attendez l’arrêt complet de toutes les pièces mobiles et le refroidissement total des éléments chauds. Il est fortement recommandé de porter des lunettes de protection, notamment lors de la manipulation des pièces sous tension de ressort.
Démontage de la courroie hydrostatique
- Retirez d’abord le carter de protection de la courroie gauche pour accéder au mécanisme.
- À l’aide d’un tire-ressort, décrochez prudemment le ressort du galet tendeur d’embrayage électromagnétique (PTO) de son boulon d’ancrage.
- Faites glisser la courroie de coupe (PTO) hors de la poulie d’embrayage située à l’arrière de la tondeuse.
- Déverrouillez le système de verrouillage de transport du carter de coupe et abaissez-le au niveau le plus bas. Cela donnera plus de jeu et d’espace pour travailler.
- Ensuite, utilisez le tire-ressort pour retirer le ressort du galet tendeur d’entraînement hydrostatique de son boulon d’ancrage. La courroie est maintenant détendue.
- Dévissez et retirez le support d’arrêt d’embrayage du châssis.
- Déconnectez le faisceau électrique relié à l’embrayage électromagnétique.
- Dégagez la courroie de l’une des poulies de transmission (gauche ou droite) et poussez la partie détendue vers le centre de la tondeuse.
- Faites passer la courroie par-dessus la poulie motrice du moteur et l’ensemble de l’embrayage.
- Dégagez la courroie de la dernière poulie de transmission, puis mettez-la au rebut.
Installation de la courroie hydrostatique
- Insérez la courroie neuve par le côté en la dirigeant vers l’intérieur de la tondeuse, par le dessus de la transmission. Engagez-la autour de la première poulie de transmission.
- Faites passer la courroie par-dessus l’embrayage et logez-la dans la gorge de la poulie motrice du moteur. Installez ensuite la courroie autour de la poulie de transmission restante. Vérifiez scrupuleusement que la courroie est bien calée sur les trois poulies.
- À l’aide du tire-ressort, accrochez de nouveau le ressort du galet tendeur hydrostatique à son boulon d’ancrage. La courroie se met alors sous tension. Assurez-vous qu’elle est parfaitement alignée dans les gorges de toutes les poulies.
- Rebranchez le faisceau électrique sur l’embrayage électromagnétique.
- Remontez le support d’arrêt d’embrayage en veillant à l’aligner avec l’encoche de l’embrayage. Fixez-le au châssis avec la boulonnerie d’origine.
- Replacez maintenant la courroie de coupe (PTO) autour de la poulie d’embrayage.
- Cheminez la courroie de coupe autour de l’ensemble des poulies de palier de lame (mandrins) et des galets tendeurs du plateau de coupe.
- À l’aide du tire-ressort, réinstallez le ressort du galet tendeur de coupe (PTO) sur son boulon d’ancrage.
- Contrôlez que la courroie de coupe est correctement tendue et bien positionnée dans le profil de chaque poulie.
- Enfin, remettez en place le carter de protection de courroie et fixez-le à l’aide de ses vis d’origine.
Une courte présentation d’Ariens et Gravely
Gravely, racheté par AriensCo en 1982, et Ariens fabriquent du matériel d’entretien paysager de qualité.
- Ariens cible le grand public et les professionnels légers.
- Gravely se spécialise dans les tondeuses à braquage zéro professionnelles.
Bien qu’elles partagent des plateformes et des pièces similaires, utilisez toujours le schéma et les pièces spécifiques à votre modèle.
Conseils finaux
Avant d’installer une courroie neuve, veillez à bien identifier le modèle de votre tondeuse et à respecter le schéma de cheminement préconisé. Il est également conseillé d’inspecter régulièrement la courroie afin de détecter toute fissure, effilochage ou trace d’usure pour la remplacer avant la panne. Si vous recherchez une courroie d’entraînement de rechange ou d’autres pièces de motoculture, FridayParts propose un large choix de pièces adaptables pour de nombreux modèles Gravely.
