Lorsqu’une machine hors route affiche des défauts de post-traitement, subit une perte de puissance en charge ou commence à consommer plus de fluides que d’habitude, nous nous retrouvons souvent à chercher l’origine du problème dans le « système antipollution » sans véritable point de départ. Ce guide vous donne justement ce point de départ : comprendre ce qu’est un capteur de NOx, comment il mesure les oxydes d’azote dans les gaz d’échappement, où il est généralement monté sur les engins diesel hors route et à quoi ressemblent les pannes les plus courantes, afin de déterminer ce qu’il faut inspecter en priorité et quelle pièce remplacer pour retrouver une productivité constante.

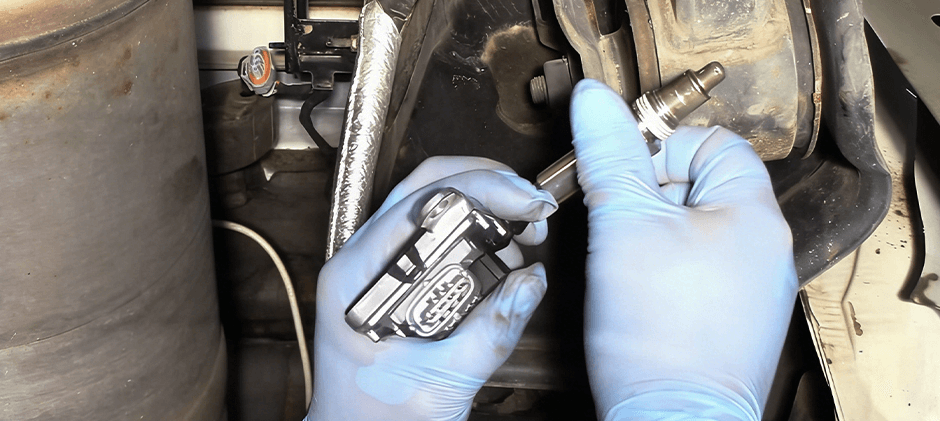

Qu’est-ce qu’un capteur de NOx ?
Un capteur de NOx est un capteur de gaz d’échappement utilisé sur de nombreux moteurs diesel hors route modernes pour mesurer les oxydes d’azote (NOx) présents dans le flux d’échappement. Le terme « NOx » fait principalement référence au monoxyde d’azote (NO) et au dioxyde d’azote (NO₂), des gaz qui se forment lorsque les températures de combustion et les niveaux d’oxygène sont élevés.
Sur les engins hors route, cette mesure ne sert pas uniquement au diagnostic. Le système de post-traitement utilise les données de NOx pour contrôler et vérifier la réduction des émissions, en particulier lorsque le moteur est équipé du système SCR (réduction catalytique sélective). En pratique, le capteur aide la machine à déterminer :
- Si les niveaux de NOx sont élevés ou bas à un instant donné
- Si le dosage de l’AdBlue (DEF) remplit correctement son rôle
- Si le système doit limiter la puissance (mode dégradé) pour préserver le contrôle des émissions et éviter tout dommage
Pourquoi les propriétaires d’engins hors route doivent-ils y prêter attention ?
Pour les propriétaires et les techniciens de flotte, un capteur de NOx en bon état est généralement synonyme de :
- Moins de mises en mode dégradé inattendues
- Performances plus stables en charge
- Moins de temps perdu lors du dépannage
- Meilleur contrôle du dosage du fluide d’échappement diesel (AdBlue) (lorsqu’un système SCR est utilisé)
Comment fonctionnent les capteurs de NOx ?
Un capteur de NOx s’apparente à un mini-laboratoire d’analyse de gaz installé dans le tuyau d’échappement. Il prélève un échantillon de gaz, effectue une mesure électrochimique et transmet un signal au contrôleur.
Bien que la conception varie, la plupart des capteurs pour engins lourds utilisent un élément céramique électrochimique (souvent à base de zircone) couplé à un module de commande (parfois intégré directement au faisceau). Voici son fonctionnement en termes simples.
1) Échantillonnage et conditionnement des gaz d’échappement
Les gaz d’échappement pénètrent dans l’embout du capteur par de petits orifices. Bien que le capteur soit conçu pour résister à la chaleur et au flux de gaz, son bon fonctionnement dépend de conditions optimales :
- Une plage de température des gaz d’échappement correcte
- L’absence de fuite majeure d’échappement en amont
- L’absence de contamination importante obstruant le canal d’échantillonnage
2) Régulation de l’oxygène à l’intérieur du capteur
À l’intérieur du capteur, une première « cellule » régule la teneur en oxygène afin de garantir la cohérence des mesures. Cette étape est essentielle car la quantité d’oxygène dans l’échappement varie constamment selon la charge, la pression du turbo et le taux d’EGR (si applicable).
3) Conversion et mesure des NOx
Une seconde cellule déclenche les réactions qui dissocient les NOx et mesure la réponse électrique nécessaire à cette décomposition. L’électronique du capteur traduit ensuite cette réponse en une valeur de concentration de NOx.
Il n’est pas nécessaire de mémoriser la formule chimique pour effectuer un bon diagnostic, mais il faut retenir ce principe pratique :
- Le signal de sortie du capteur dépend de la chaleur, de la propreté du conduit d’échantillonnage et de la stabilité de l’alimentation/masse électrique.
- Un léger défaut électrique peut générer de fausses valeurs de NOx anormalement élevées.
4) Communication avec le système de contrôle de la machine
La valeur mesurée est transmise au calculateur de post-traitement / calculateur moteur, qui l’utilise pour :
- Ajuster le dosage d’AdBlue (quantité de fluide d’échappement diesel injectée)
- Valider l’efficacité du système SCR
- Déclencher l’apparition de codes défauts et le passage en mode dégradé
5) Circuit de chauffage
La plupart des capteurs intègrent un élément chauffant interne pour atteindre rapidement leur température de fonctionnement et rester stables. Si ce circuit de chauffage tombe en panne, les mesures deviennent instables et des codes défauts apparaissent, même si le moteur tourne parfaitement.
Ce que cela implique pour le diagnostic : un capteur de NOx doit être contrôlé à la fois comme un instrument de mesure chimique et comme un composant électrique doté d’un circuit de chauffage et de données. C’est pourquoi l’intégrité du câblage n’est pas un détail secondaire, elle est indispensable au fonctionnement même du capteur.
Où se trouve le capteur de NOx ?
Sur les engins diesel hors route équipés du système SCR, on trouve généralement deux configurations pour l’emplacement des capteurs. Bien que la disposition exacte dépende de la motorisation et de l’espace disponible, la logique reste la même.
Emplacements courants
1. Capteur en amont (pré-SCR)
- Souvent installé sur le tuyau d’échappement, avant le catalyseur SCR.
- Objectif : mesurer les NOx bruts sortant du moteur avant leur entrée dans le système SCR.
2. Capteur en aval (post-SCR)
- Souvent installé après le catalyseur SCR.
- Objectif : vérifier l’efficacité de la réduction des NOx par le SCR (il s’agit du capteur de contrôle clé).
Certaines machines n’utilisent qu’un seul capteur, mais beaucoup en intègrent deux. Lorsqu’il y en a deux, ils fonctionnent en binôme : le premier indique au système la quantité de gaz entrante, le second confirme la quantité sortante.
Pourquoi l’emplacement est crucial lors de l’apparition de défauts
- Si le capteur en aval (post-SCR) indique un taux de NOx élevé, le calculateur en déduira que le système SCR ne fonctionne pas et passera en mode dégradé.
- Si le capteur en amont (pré-SCR) transmet une valeur erronée, la stratégie de dosage d’AdBlue sera faussée, ce qui peut créer un réel problème d’émissions alors que les composants mécaniques sont en parfait état.
Conseils d’accès et d’inspection
Les engins hors route étant constamment exposés à la poussière, à la boue et aux vibrations, il est indispensable de vérifier régulièrement :
- Que les verrous des connecteurs sont bien enclenchés et intacts.
- Que le cheminement du faisceau électrique est éloigné des arêtes coupantes et des surfaces chaudes.
- Que les écrans thermiques sont en place et ne frottent pas contre le faisceau.
- L’absence de fuite d’échappement à proximité du bossage du capteur (les fuites faussent les mesures).
Pannes courantes du capteur de NOx
Lorsqu’un code défaut lié au capteur de NOx apparaît, le capteur lui-même n’est pas toujours le seul en cause. Nous classons généralement les causes racines en trois catégories : les problèmes liés à l’élément sensible du capteur, les défaillances électriques ou de faisceau, et les anomalies au niveau du système qui faussent les mesures.
1) Vieillissement ou contamination de l’élément sensible
Avec le temps, l’embout du capteur peut être altéré par :
- L’exposition à la suie et aux cendres
- Les cycles thermiques (variations de température chaud/froid)
- La contamination par de l’huile ou du carburant due à des problèmes en amont
Cela se traduit souvent par un temps de réponse lent, une dérive des valeurs ou des mesures « incohérentes » fréquentes.
2) Défaillances du circuit de chauffage
Les symptômes incluent souvent :
- Des codes défauts peu après le démarrage
- Des codes défauts par temps froid
- Des mesures instables au ralenti
Les causes principales sont une panne interne de l’élément chauffant, un faisceau endommagé ou une corrosion des connecteurs augmentant la résistance.
3) Problèmes de câblage, d’alimentation/masse et de connecteurs
En raison des vibrations et de l’humidité sur les engins hors route, il s’agit d’une cause majeure :
- Broches desserrées (mauvais contact)
- Corrosion verte/blanche sur les cosses
- Frottement du faisceau contre ses supports
- Réparations ou épissures antérieures défectueuses
Même une légère augmentation de la résistance peut provoquer des défauts de chauffage ou des pertes de données. Les pannes intermittentes qui surviennent « uniquement sur les bosses » sont des cas d’école de problèmes de câblage ou de connecteurs.
4) Fuites d’échappement en amont du capteur
Une fuite peut aspirer de l’air extérieur ou perturber le flux local, rendant les mesures de NOx erronées. C’est un point particulièrement critique à vérifier près des :
- Tresses d’échappement (flexibles)
- Colliers de serrage
- Bossages de capteur
5) Problèmes du système SCR/AdBlue confondus avec une panne de capteur
Parfois, le capteur dit vrai : le taux de NOx est réellement élevé parce que le dosage d’AdBlue est incorrect. Les causes courantes incluent :
- Une mauvaise qualité ou une contamination de l’AdBlue (DEF)
- Un dysfonctionnement de l’injecteur d’AdBlue
- Un mélangeur obstrué ou une mauvaise pulvérisation
- Une perte d’efficacité du catalyseur SCR (avec le temps)
Tableau de Diagnostic Rapide sur le Terrain
| Ce que vous observez sur la machine | Signification courante | Éléments à vérifier en priorité | Solution type |
|---|---|---|---|
| Mode dégradé + code défaut NOx juste après le démarrage | Le circuit de chauffage ne fonctionne pas, ou la résistance du câblage est élevée | Circuit de chauffage, alimentation/masse et état des connecteurs | Réparer le câblage/connecteur ou remplacer le capteur |
| Panne intermittente sur terrain accidenté | Tension des broches du connecteur, frottements et humidité | Test de secouage (wiggle test) + cheminement du faisceau + corrosion | Remettre en état le faisceau/connecteur ; sécuriser la fixation du cheminement |
| La valeur de NOx en aval (post-SCR) reste élevée | Le SCR ne réduit pas les NOx (ou le capteur transmet une valeur erronée) | Fuites d’échappement + comparaison du comportement en amont/aval | Réparer les fuites ; vérifier le dosage ; remplacer le capteur si sa défaillance est avérée |
| Surconsommation d’AdBlue et perte de performances | Stratégie de dosage faussée par de mauvaises mesures ou des NOx réels | Plausibilité des valeurs du capteur + composants de dosage | Réparer la cause racine ; calibrer/effacer les codes défauts |
| Le code défaut réapparaît immédiatement après effacement | Panne franche (circuit ouvert/court-circuit ou capteur hors service) | Contrôle des circuits au multimètre + inspection visuelle | Réparer le circuit ou remplacer le capteur |
FAQ
1) Peut-on nettoyer un capteur de NOx ?
Nous ne recommandons généralement pas de nettoyer un capteur de NOx. L’élément sensible est fragile, et les tentatives de nettoyage risquent de l’endommager ou de générer des défauts répétés. Si le diagnostic indique que la réponse du capteur est hors tolérance, le remplacement reste la solution la plus fiable.
2) Comment savoir si le problème vient du capteur ou du faisceau de la machine ?
Voici une approche pratique :
- Confirmer l’état du connecteur (verrous, corrosion, infiltration d’eau).
- Vérifier l’intégrité de l’alimentation/masse en charge (le circuit de chauffage consomme du courant).
- Analyser la plausibilité des données en direct (la valeur évolue-t-elle logiquement selon la charge ?).
- Inspecter l’absence de fuites d’échappement à proximité du capteur.
Si les pannes intermittentes sont liées aux vibrations ou à l’humidité, le câblage est souvent la cause principale.
3) Tous les engins hors route possèdent-ils un ou deux capteurs ?
Pas tous, mais de nombreuses machines équipées du système SCR en utilisent deux (en amont et en aval). Certaines n’en utilisent qu’un seul selon leur conception et la stratégie de conformité antipollution.
4) Que se passe-t-il si l’on ignore un capteur de NOx défectueux ?
Conséquences courantes :
- Modes dégradés persistants ou fonctionnement en mode « ralenti avancé ».
- Augmentation des temps d’arrêt dus aux réinitialisations répétées des codes défauts.
- Mauvaise gestion du SCR (surdosage ou sous-dosage d’AdBlue).
- Diagnostic plus difficile par la suite en raison d’un flux de données non fiable.
5) Quand faut-il remplacer le capteur de NOx plutôt que de chercher la panne ?
Si le câblage et l’étanchéité de l’échappement sont validés, mais que le capteur présente :
- Une défaillance du chauffage.
- Une réponse lente ou bloquée.
- Des mesures incohérentes qui ne suivent pas la charge du moteur.
Dans ce cas, le remplacement permet généralement de gagner du temps et d’éviter de nouvelles immobilisations. Choisir une pièce de rechange compatible pour engins lourds est la solution la plus efficace. Pour un large choix adapté aux applications industrielles et TP, vous pouvez consulter notre catégorie de pièces : [capteur de NOx].
Conclusion
Le capteur de NOx est un outil de rétroaction essentiel pour les engins hors route équipés du système SCR : il mesure les NOx dans l’échappement afin que le système de contrôle puisse doser l’AdBlue correctement et valider la réduction des émissions. En cas de défaillance — ou lorsque le câblage, l’alimentation du chauffage ou l’étanchéité de l’échappement faussent les mesures — les modes dégradés et les codes défauts à répétition sont fréquents. En tant que fournisseur de pièces détachées adaptables, FridayParts facilite des réparations rapides grâce à des produits de haute qualité à prix abordables, un stock permanent important et une large compatibilité avec de nombreuses marques d’engins lourds.
