Vous avez du mal à trouver le bon arbre de PDF parce qu’il existe de nombreuses séries ? Vous êtes au bon endroit. Ce guide vous aidera à comprendre ce que signifie une série d’arbre de PDF et à quoi elle correspond, afin de vous permettre de choisir l’arbre adapté à vos besoins.
Qu’est-ce qu’une série d’arbre de PDF ?
Une série d’arbres de PDF correspond à un système de mesure standardisé qui définit la puissance qu’un arbre peut transmettre en toute sécurité. Le numéro de série fait référence à la taille des croisillons de cardan (U-joints), ces pièces en forme de croix qui permettent à l’arbre de fléchir et de transmettre la puissance sous un certain angle.
En bref :
Un numéro de série plus élevé signifie un croisillon de cardan plus grand et plus robuste, capable de supporter davantage de puissance et de couple.
Par exemple, un arbre de PDF de série 6 utilise un croisillon de cardan plus grand qu’un modèle de série 4. Il est donc conçu pour des équipements plus puissants.
L’utilisation d’une mauvaise série peut entraîner une défaillance de l’arbre, des dommages éventuels à l’équipement et de graves risques pour la sécurité.
Tableau des séries d’arbres de PDF
Voici un tableau de référence pratique des séries d’arbres de PDF, basé sur les normes couramment utilisées en Amérique du Nord (Weasler). Utilisez-le pour identifier ou comparer les différents types d’arbres de PDF.
| Série de PDF | Puissance nominale typique (à 540 tr/min) | Dimensions du croisillon de cardan (diamètre des chapeaux de roulement × largeur du croisillon) | Applications courantes |
|---|---|---|---|
| 1 | 16 ch | 22 mm × 54 mm (0,87″ × 2,13″) | Petits cultivateurs, fendeuses de bûches, groupes électrogènes |
| 2 | 20 ch | 23,8 mm × 61,3 mm (0,94″ × 2,41″) | Petits broyeurs rotatifs, tarières pour trous de plantation |
| 3 | 30 ch | 27 mm × 70 mm (1,06″ × 2,76″) | Cultivateurs de taille moyenne, petites presses à balles rondes |
| 4 | 35 ch | 27 mm × 74,6 mm (1,06″ × 2,94″) | La plupart des broyeurs rotatifs, râteaux à foin et presses à balles standard |
| 5 | 47 ch | 30,2 mm × 80 mm (1,19″ × 3,15″) | Presses à balles carrées de taille moyenne, mélangeuses à aliments |
| 6 | 62 ch | 30,2 mm × 92 mm (1,19″ × 3,62″) | Presses à balles rondes, broyeurs de bois et grands broyeurs rotatifs |
| 7 | 77 ch | 35 mm × 94 mm (1,38″ × 3,70″) | Grandes mélangeuses à aliments, ensileuses |
| 8 | 95 ch | 35 mm × 106,5 mm (1,38″ × 4,19″) | Grandes ensileuses, grandes presses à balles carrées |
Comment choisir le bon arbre de PDF : guide en 4 étapes
Maintenant que vous connaissez la signification des numéros de série des arbres de PDF, suivez ces quatre étapes pour trouver exactement le modèle dont vous avez besoin.
Première étape : Déterminez la série d’arbre de PDF dont vous avez besoin
C’est l’étape la plus importante. Si vous vous demandez « Comment savoir quelle série d’arbre de PDF j’ai ? », utilisez l’une des méthodes suivantes :
1. Consultez le manuel de votre outil
Le manuel de votre équipement est la source la plus fiable et la plus précise. Il indique clairement la série d’arbre de PDF requise ainsi que la puissance nominale correspondante.

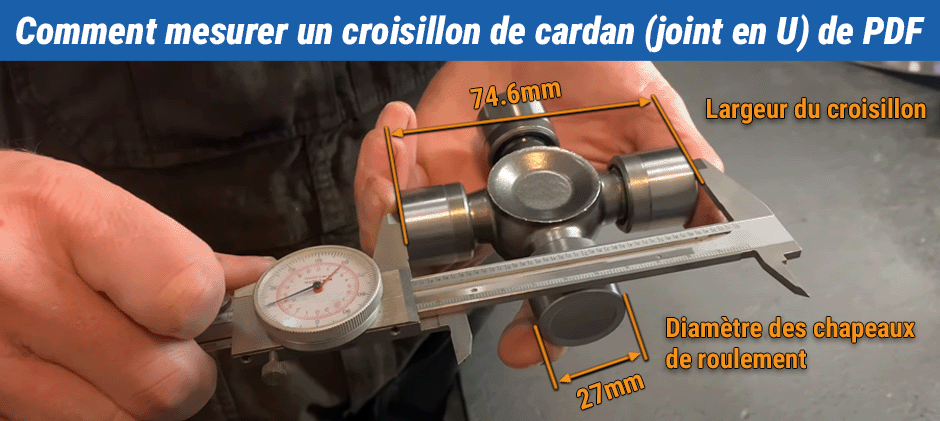

2. Mesurez votre croisillon de cardan existant
Si vous disposez encore de l’ancien arbre, mesurez son croisillon de cardan pour identifier sa série. Pour obtenir des mesures précises, utilisez un pied à coulisse.
- Mesurez le diamètre des chapeaux de roulement : mesurez le diamètre extérieur de l’un des quatre chapeaux de roulement.
- Mesurez la largeur du croisillon : mesurez la distance totale entre les deux extrémités du croisillon de cardan.
Comparez ces deux mesures avec le tableau des séries d’arbres de PDF ci-dessus pour confirmer la série de votre arbre.
3. Estimez la série en fonction de la puissance
Si vous n’avez ni manuel ni ancien arbre de PDF à disposition, utilisez la puissance de la PDF du tracteur comme référence.
Choisissez toujours un arbre de PDF dont la puissance nominale est égale ou supérieure à celle de la PDF de votre tracteur.
Ne choisissez jamais une série sous-dimensionnée. En cas de doute, optez pour une série supérieure pour plus de sécurité.
Deuxième étape : Trouvez la bonne longueur
Les arbres de PDF sont généralement vendus selon leur longueur fermée (entièrement rétractée). Vous devrez souvent les ajuster ou les couper pour obtenir la longueur de travail appropriée.
1. Mesurez la longueur de travail
Avec le tracteur et l’outil attelé connectés et alignés, mesurez la distance entre l’extérieur de la gorge de sortie de la PDF du tracteur et la gorge de l’arbre d’entrée de l’outil.
2. Vérifiez les longueurs extrêmes
Avec l’outil attelé complètement relevé puis complètement abaissé, mesurez la distance dans les deux positions afin de vous assurer que l’arbre ne sera ni trop long ni trop court.
3. Coupez correctement à la bonne longueur
Lors de la mise à longueur d’un arbre neuf, veillez à respecter les points suivants :
- Au moins 1/3 de chevauchement lorsque l’arbre est complètement déployé.
- Au moins 1 pouce (25,4 mm) de jeu avant la compression complète.
- Coupez les tubes intérieur et extérieur de manière égale, puis raccourcissez les protections de sécurité en plastique de la même longueur.
Troisième étape : Adaptez les connexions du tracteur et de l’outil (croisillons d’extrémité)
Vous devez vérifier les connexions de la PDF aux deux extrémités : l’une côté tracteur et l’autre côté outil.
Côté tracteur :
- Les PDF standard à 540 tr/min utilisent généralement un arbre à 6 cannelures de 1-3/8″.
- Les systèmes à 1 000 tr/min utilisent généralement une connexion à 21 cannelures de 1-3/8″.
- Les applications à 1 000 tr/min et forte puissance utilisent une connexion à 20 cannelures de 1-3/4″.
Côté outil :
Les outils peuvent utiliser une connexion cannelée similaire ou intégrer un dispositif de sécurité, comme :
- Boulon de cisaillement : se rompt en cas de surcharge afin de protéger la transmission.
- Embrayage à friction : utilise des disques de friction qui patinent en cas de choc. Il convient notamment aux cultivateurs rotatifs susceptibles de heurter des pierres.
- Embrayage à cliquet : transmet la puissance dans un seul sens. Il est couramment utilisé sur les grandes faucheuses et les presses à balles.
Quatrième étape : N’oubliez pas les dispositifs de sécurité
Un ensemble complet d’arbre de PDF ne se limite pas aux tubes métalliques. Il doit également comprendre :
- Une protection de sécurité intacte : le cône et le tube en plastique qui recouvrent l’arbre. N’utilisez jamais l’arbre sans cette protection.
- Des chaînes de sécurité : elles fixent la protection au tracteur et à l’outil, afin de l’empêcher de tourner avec l’arbre.
À retenir : une protection en rotation est presque aussi dangereuse qu’un arbre sans protection.
Votre liste de contrôle pour choisir un arbre de PDF
Avant d’acheter, vérifiez rapidement les points suivants :
- Série de PDF : (par ex. série 6)
- Longueur : (longueur fermée légèrement inférieure à la longueur de travail minimale)
- Connexions : (adaptées au côté tracteur et au côté outil)
- Sécurité : (protection complète et chaînes de sécurité intactes)
Protégez votre équipement et votre sécurité
Comprendre ce qu’est la PDF sur un tracteur et savoir comment la raccorder correctement est essentiel pour travailler en toute sécurité et efficacité.
En identifiant correctement la série, la longueur et les types de connexion de votre arbre de PDF, vous bénéficiez de :
- Une meilleure transmission de la puissance
- Une usure réduite de l’équipement
- Un environnement de travail beaucoup plus sûr
Maintenant que vous savez exactement quels critères vérifier, vous pouvez choisir en toute confiance des arbres de PDF de qualité et des pièces pour arbres de PDF sur FridayParts pour maintenir votre tracteur et vos outils en parfait état, année après année.
