Peu de situations sont aussi frustrantes que de voir une machine s’arrêter brusquement à cause d’un code défaut incompréhensible affiché sur l’écran. Lorsque votre équipement cesse de fonctionner, la productivité chute immédiatement et vos délais de chantier sont sérieusement compromis.
Nous avons conçu ce guide pour vous aider à comprendre et à résoudre un code courant sur les moteurs diesel modernes : SPN 97 FMI 3.
Dans les sections suivantes, nous allons définir précisément ce code, analyser ses causes les plus fréquentes dans les environnements de travail exigeants, et proposer une méthode de diagnostic et de réparation claire et structurée.
Notre objectif : vous fournir les informations techniques nécessaires pour réduire les temps d’arrêt et remettre rapidement votre machine en service.

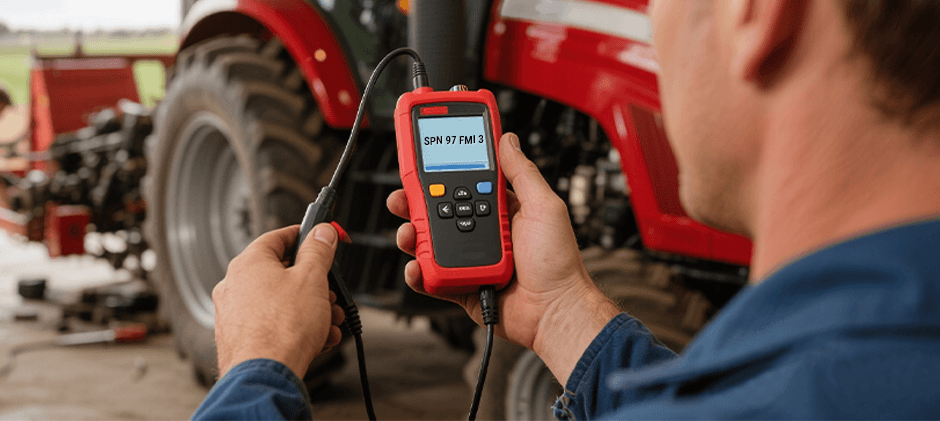

Qu’est-ce que le code SPN 97 FMI 3 ?
Dans le domaine du diagnostic des engins lourds, SPN 97 FMI 3 correspond à un état électrique spécifique :
Circuit du capteur de pression absolue du collecteur (MAP) – tension inférieure à la normale
Ce code est déclenché lorsque le module de commande moteur (ECM) détecte que le signal électrique du capteur MAP est en dessous de la plage de fonctionnement définie par le constructeur.
À noter : dans certains systèmes, SPN 97 peut être lié à la présence d’eau dans le carburant. Cependant, dans ce cas précis, il concerne bien le système de pression d’admission.
Rôle du capteur MAP
Le capteur MAP est essentiel au bon fonctionnement du moteur. Il mesure la pression dans le collecteur d’admission par rapport à la pression atmosphérique.
Ces données permettent à l’ECM de :
- Calculer la densité de l’air
- Ajuster précisément l’injection de carburant
- Régler le calage de l’allumage (sur certains systèmes)
- Gérer la pression du turbocompresseur
Lorsque la tension est « inférieure à la normale », l’ECM reçoit des informations erronées, ce qui perturbe l’équilibre air/carburant.
Conséquences pour l’opérateur
Un signal anormal entraîne souvent :
- Passage en mode dégradé (derate)
- Ralenti instable
- Mauvaise réponse à l’accélération
- Fumée noire excessive
L’ECM tente alors de compenser avec des valeurs par défaut.
Pourquoi le code SPN 97 FMI 3 apparaît-il ?
Plusieurs causes peuvent expliquer une tension faible du capteur MAP, notamment dans les environnements difficiles.
Principales causes et impacts
| Point de défaillance | Impact sur le moteur |
|---|---|
| Capteur MAP défectueux | Absence ou mauvaise émission du signal |
| Faisceau électrique endommagé | Coupure ou résistance élevée |
| Fuite de dépression | Mauvaise lecture de pression |
| ECM défaillant ou mal calibré | Interprétation erronée du signal |
Impact de l’environnement sur les pannes
1. Vibrations à haute fréquence et défaillance matérielle
Les machines tout-terrain sont soumises à des vibrations constantes et à haute fréquence, provenant à la fois du moteur et du terrain.
Avec le temps, les composants internes du capteur MAP — souvent constitués d’une puce en silicium très sensible — peuvent se fissurer.
Lorsque ces éléments internes se détériorent, la tension de sortie chute généralement à zéro ou à une valeur proche de zéro, ce qui déclenche le code SPN 97 FMI 3.
2. Corrosion des faisceaux (« vert-de-gris »)
La poussière et l’humidité sont les principaux ennemis des systèmes électriques.
Sur les chantiers, de fines particules peuvent pénétrer dans les faisceaux électriques et les connecteurs. Si de l’humidité s’y ajoute, cela crée un environnement corrosif qui attaque les broches métalliques, souvent reconnaissables à leur couleur verdâtre.
Cela entraîne :
- Une augmentation de la résistance électrique
- Ou une coupure complète du circuit
Ce phénomène provoque une tension inférieure à la normale (« voltage below normal »).
3. Cycles thermiques et fuites de dépression
Les moteurs industriels génèrent une chaleur très importante.
Cette chaleur provoque la dilatation et la contraction répétées (des milliers de cycles) des joints et des durites du collecteur d’admission.
Avec le temps, ces éléments deviennent rigides, fragiles, puis finissent par se fissurer.
Une fuite de dépression permet à l’air de contourner le circuit d’admission normal. Le capteur interprète alors cette situation comme une baisse de pression dans le collecteur, ce qui entraîne une chute de la tension en dehors de la plage normale de fonctionnement.
4. Erreurs de logique et de calibration de l’ECM
Bien que plus rares, des dysfonctionnements du module de commande moteur (ECM) peuvent également être en cause.
Si le logiciel attend une plage de tension spécifique devenue inexacte (suite à une mise à jour, par exemple), ou en cas de défaut matériel dans le circuit de traitement du signal, l’ECM peut générer le code SPN 97 FMI 3 même si le capteur fonctionne correctement.
Comment réparer le code SPN 97 FMI 3 ?
Suivez les étapes ci-dessous pour diagnostiquer et réparer la panne de manière méthodique, tout en évitant le remplacement inutile de pièces.
Étape 1 : Inspection visuelle
Commencez par localiser le capteur MAP, généralement installé directement sur ou à proximité du collecteur d’admission (par exemple sur des moteurs Cummins QSB ou Caterpillar série C).
Examinez attentivement :
- Le faisceau électrique
- Les connecteurs
- Les broches (présence de corrosion)
- Les fils (usure, coupures, écrasements)
Sur de nombreux moteurs Stage V, le faisceau est fixé très près du bloc moteur. Vérifiez particulièrement les points de frottement où l’isolant peut être endommagé, ce qui peut provoquer un court-circuit à la masse et faire chuter la tension du signal.
Étape 2 : Test de fuite de dépression
Le capteur MAP fonctionnant sur la base de la pression, toute fuite dans le système entraîne une mesure erronée.
Contrôlez :
- Les durites du collecteur d’admission
- Les colliers de serrage
- Les raccords
Méthodes recommandées :
- Utilisation d’une machine à fumée (méthode professionnelle)
- Utilisation d’une solution savonneuse (détection de bulles)
Si le collecteur n’est pas parfaitement étanche, le capteur ne pourra pas transmettre une tension correcte à l’ECM.
Étape 3 : Test de tension au multimètre
À l’aide d’un multimètre numérique de qualité (par exemple type Fluke 87V), mesurez la tension au niveau du connecteur du capteur.
Il est nécessaire d’effectuer une mesure en charge (« back probing »), circuit alimenté.
Configuration typique (3 broches)
Broche 1 (référence 5 V) : doit fournir exactement 5 V
Broche 2 (masse) : doit présenter une résistance nulle (continuité parfaite)
Broche 3 (signal) :
- Contact mis, moteur arrêté : environ 4,0 à 4,5 V (au niveau de la mer)
- Au ralenti : environ 0,5 à 1,5 V
Si la tension reste inférieure à 0,2 V, quelle que soit la condition moteur, le signal est considéré comme anormalement bas : le capteur est très probablement défectueux.
Étape 4 : Remplacement des pièces
Si les tests confirment une défaillance matérielle, il est nécessaire de remplacer les composants concernés :
- Capteur MAP
- Faisceau ou connecteurs
Pour les utilisateurs d’équipements Caterpillar, Komatsu, John Deere ou Volvo, il est souvent important de trouver des pièces fiables à un coût maîtrisé.
Les pièces adaptables de haute qualité constituent une alternative intéressante, offrant une compatibilité étendue tout en réduisant les coûts par rapport aux pièces d’origine constructeur.
Étape 5 : Effacement du code et vérification
Après remplacement :
- Effacez le code SPN 97 FMI 3 à l’aide d’un outil de diagnostic
- Démarrez le moteur
- Surveillez les données en temps réel
Vérifiez que la pression du collecteur (exprimée en kPa ou en bar) évolue correctement lorsque vous accélérez.
Si les valeurs sont stables et conformes aux spécifications constructeur, la réparation est validée.
FAQ
Puis-je continuer à utiliser la machine avec ce code actif ?
Non recommandé.
Le moteur passe généralement en mode dégradé (« derate »), ce qui entraîne :
- Une mauvaise gestion de l’injection
- Une accumulation excessive de suie dans le filtre à particules (FAP)
- Un risque de détérioration du moteur à long terme
- Une augmentation significative de la consommation de carburant
Une tension basse signifie-t-elle toujours que le capteur est HS ?
Non.
Dans de nombreux cas, le problème provient :
- D’un fil de signal coupé
- Ou d’une broche corrodée
Il est indispensable d’effectuer le test de tension (Étape 3) avant de remplacer le capteur.
Combien de temps dure la réparation ?
- Remplacement du capteur : moins d’une heure
- Diagnostic et réparation du faisceau : plusieurs heures possibles
Une fuite de dépression provoque-t-elle toujours ce code ?
Oui, si elle est suffisamment importante.
Une fuite peut faire chuter la pression du collecteur au point que la tension du capteur passe en dessous du seuil normal défini par l’ECM, déclenchant ainsi le code.
Conclusion
La résolution du code SPN 97 FMI 3 repose sur une combinaison :
- D’inspection mécanique rigoureuse
- Et de mesures électriques précises
En suivant les étapes décrites ci-dessus, vous pourrez déterminer si le problème provient :
- D’une fuite de dépression
- D’un faisceau corrodé ou endommagé
- Ou d’un capteur MAP défaillant
L’entretien régulier de ces composants est essentiel pour garantir la longévité, la fiabilité et l’efficacité énergétique de vos machines tout-terrain.
