Est-ce que le moteur d’orientation de votre pelle mécanique est en panne ? Ce guide vous explique ce qu’est un moteur d’orientation de pelle, comment le choisir et s’il est nécessaire ou non de le remplacer.

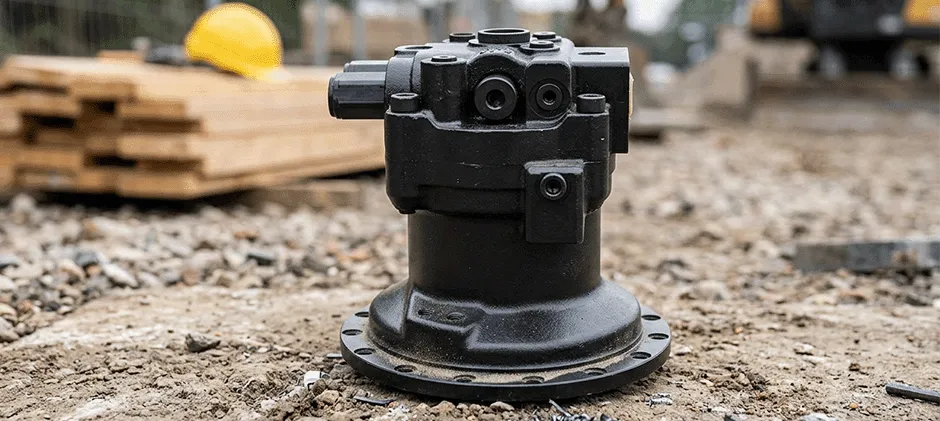

Qu’est-ce qu’un moteur d’orientation de pelle mécanique ?
Le moteur d’orientation joue un rôle crucial sur votre pelle hydraulique. Sa fonction principale est d’assurer la rotation de la tourelle. Il permet ainsi à la machine de creuser, de lever ou de déplacer des charges. Le moteur d’orientation fonctionne grâce à la puissance hydraulique. Il est raccordé à un réducteur d’orientation à engrenages épicycloïdaux, qui transforme la force de rotation en couple. Cela permet à la tourelle de pivoter de manière fluide sur le châssis.
Le moteur d’orientation intègre de nombreux composants internes. Des valves et des roulements gèrent la circulation du fluide hydraulique pour garantir une vitesse et une direction précises. À chaque utilisation, vous comptez sur le moteur d’orientation pour travailler en toute sécurité et avec précision. Une défaillance de ce moteur ralentit la pelle, réduit son efficacité énergétique et accélère l’usure des autres composants. Un moteur de rotation plus performant rend votre pelle plus rapide, plus précise et plus économique.
Comment choisir les bonnes pièces pour votre moteur d’orientation de pelle ?
Comme pour toute autre pièce d’excavatrice, vous devez vérifier les caractéristiques techniques de votre machine avant tout achat.
Caractéristiques techniques d’une pelle classique
- Modèle
- Pression de service maximale
- Couple de sortie maximal
- Vitesse de sortie maximale
- Cylindrée
- Rapport de réduction
- Application
Consultez toujours ces valeurs lors de l’achat de nouvelles pièces. Voici quelques facteurs à prendre en compte pour sélectionner les pièces de votre moteur d’orientation.
Compatibilité avec le modèle de pelle
La compatibilité est le premier point à vérifier. L’utilisation de pièces inadaptées peut empêcher le fonctionnement de la machine et engager des coûts de réparation supplémentaires. Suivez ces étapes pour vérifier la compatibilité :
- Consultez le manuel d’entretien pour connaître les pièces compatibles avec votre modèle.
- Localisez les références de pièces sur le moteur d’orientation ou dans le carnet d’entretien.
- Comparez les caractéristiques techniques (couple, vitesse et type de montage).
- Faites appel à un concessionnaire ou à un mécanicien en cas de doute.
Vérifiez systématiquement la compatibilité avant d’acheter une pièce.
Qualité et durabilité
La qualité et la durabilité sont tout aussi essentielles. Examinez attentivement les matériaux pour vous assurer de leur robustesse. Le tableau ci-dessous présente les avantages des différents matériaux et procédés.
| Matériau / Procédé | Avantage |
|---|---|
| Acier traité thermiquement | Renforce les pièces et prévient la déformation ou la rupture |
| Revêtements anticorrosion | Bloque la rouille et l’usure pour prolonger la durée de vie des pièces |
| Dents et axes interchangeables | Permet de remplacer facilement les pièces usées et de faire des économies |
| Conception modulaire | Facilite le dépannage et les évolutions, réduisant ainsi les temps d’arrêt |
| Systèmes hydrauliques | Offre un meilleur contrôle tout en rendant le travail plus sûr et plus rapide |
Consultez toujours les avis des clients pour évaluer la durée de vie des pièces. Privilégiez des matériaux robustes pour garantir une bonne qualité.
Pièces d’origine (OEM) vs Pièces adaptables (Aftermarket)
Une pièce adaptable de qualité équivaut à une pièce d’origine (OEM) sans pour autant coûter une fortune. Le tableau suivant compare ces deux options.
| Caractéristique | Pièces d’origine (OEM) | Pièces adaptables (Aftermarket) |
|---|---|---|
| Qualité et performances | Identiques à l’origine et de haute qualité | Qualité variable selon le fabricant |
| Prix | Plus élevé que le marché adaptable | Souvent plus économique que l’OEM |
| Compatibilité | Ajustement parfait à l’équipement d’origine | Généralement compatible, mais incompatibilités parfois possibles |
| Garantie et assistance | Garantie complète et service client inclus | Garantie et assistance parfois limitées |
| Cas d’utilisation idéal | Recommandé pour des performances et une fiabilité maximales | Idéal pour réduire les coûts de réparation |
Pourquoi la compatibilité est-elle cruciale ?
Il est primordial de choisir des pièces d’orientation parfaitement adaptées à votre pelle. Des pièces inadaptées risquent d’endommager votre machine et de provoquer des réparations coûteuses. Voici les éléments à vérifier avant l’achat :
- Le couple nominal
- La vitesse de rotation
- La cylindrée
- L’interface de montage
- Le débit hydraulique
Recherchez également des freins et des joints d’étanchéité de qualité pour maintenir le fonctionnement stable et sécurisé de votre machine. Des pièces de qualité réduisent le temps et le budget consacrés aux réparations.
Signes fréquents d’une défaillance du moteur d’orientation
Si vous constatez l’un de ces signes précurseurs, le remplacement du moteur d’orientation est à envisager :
- Vitesse d’orientation faible ou lente, même avec une pression hydraulique correcte
- Rotation saccadée ou à-coups
- Surchauffe excessive dans le circuit hydraulique d’orientation
- Fuites d’huile hydraulique au niveau du corps du moteur ou des joints d’étanchéité d’arbre
Diagnostic et dépannage du moteur d’orientation
Voici une méthode structurée et systématique pour diagnostiquer votre moteur d’orientation.
- Effectuez d’abord une inspection visuelle du système d’orientation. Inspectez les fuites autour des flexibles, des raccordements et du moteur d’orientation lui-même. Vérifiez aussi la présence de corrosion, de raccordements desserrés ou de conduites endommagées. Même une fuite d’huile mineure peut entraîner une perte de pression et réduire l’efficacité de la rotation.
- Vérifiez ensuite le niveau et l’état du fluide. Un niveau d’huile hydraulique insuffisant affecte l’ensemble du système. Inspectez l’huile pour détecter toute contamination, décoloration ou odeur de brûlé.
- Contrôlez ensuite le filtre. Un filtre colmaté réduit la pression hydraulique. Inspectez systématiquement les filtres usagés à la recherche de particules métalliques, signes d’une usure interne du moteur, du réducteur ou des composants adjacents.
- Testez la pression hydraulique au point de contrôle spécifié, conformément aux préconisations du constructeur. Comparez les relevés de la pompe hydraulique à ceux du moteur d’orientation.
- Inspectez ensuite le distributeur d’orientation. Des tiroirs grippés ou usés peuvent provoquer une rotation irrégulière, un temps de réponse lent ou une orientation possible dans un seul sens. Cela est d’autant plus visible lors de mouvements combinés (orienter tout en excavant ou en levant).
- Effectuez enfin un essai de fonctionnement. Soyez attentif aux bruits anormaux et aux vibrations, puis observez la réactivité de la pelle.
Moteur d’orientation : Réparer ou Remplacer ?
Il n’est pas nécessaire de remplacer le moteur d’orientation à la moindre défaillance.
Optez pour une réparation ou un reconditionnement lorsque :
- Le problème est ciblé sur des composants externes (joints d’étanchéité d’arbre, joints toriques, raccordements).
- Il s’agit d’une fuite externe mineure qu’un simple resserrage ou le remplacement d’un joint/valve peut résoudre.
- Votre pelle est récente et la panne provient d’un facteur thermique (surchauffe ponctuelle, refroidisseur obstrué).
- Les composants centraux (plateau oscillant, alésages du bloc-cylindres) restent dans les tolérances d’usine lors du démontage.
- Le moteur montre une baisse d’efficacité (rotation lente), mais le débit de drainage reste modérément élevé, ce qui indique une usure initiale se prêtant bien au reconditionnement.
Optez pour un remplacement lorsque :
- L’huile hydraulique contient des particules métalliques qui agissent comme un abrasif, détruisant simultanément les alésages de précision, les glaces de distribution et le plateau oscillant.
- Une panne soudaine (survenue sans préavis suite à une surcharge du système hydraulique) laisse des carters fissurés ou des arbres tordus non économiquement réparables.
- Votre pelle accumule un nombre d’heures de travail très élevé et le jeu entre les pistons et les alésages du bloc s’est élargi naturellement.
- Les engrenages épicycloïdaux du réducteur présentent des piqûres ou des fissures, et le coût des pignons individuels dépasse celui d’un ensemble reconditionné complet.
Conclusion
Un système d’orientation performant est indispensable pour faire fonctionner votre pelle en toute sécurité, avec précision et efficacité. Une rotation lente, des bruits anormaux, des vibrations ou une perte de contrôle sont les premiers signaux d’alerte d’un moteur d’orientation défaillant. Suivez une démarche méthodique de diagnostic pour éviter les arrêts non planifiés et réduire les frais de remise en état. Veillez à maintenir l’huile hydraulique propre et à remplacer régulièrement les filtres pour prévenir les pannes futures. Chez FridayParts, vous trouverez un large choix de moteurs de rotation et de boîtes de vitesses pour maintenir le rendement optimal de vos machines.
