Ce guide est consacré aux moteurs diesel Cummins hors-route, notamment ceux utilisés dans les équipements de construction, les machines agricoles, les applications industrielles et les groupes électrogènes.
Même lorsque deux moteurs portent le même nom de modèle, leur configuration peut varier selon l’application : injecteurs, turbocompresseurs, systèmes de traitement des émissions ou paramètres moteur peuvent être différents en sortie d’usine. C’est pourquoi l’identification précise des pièces compatibles ne doit pas se baser uniquement sur le modèle du moteur, mais principalement sur le numéro de série moteur (ESN) et la liste de contrôle des pièces (CPL). La puissance nominale du moteur peut ensuite servir de référence complémentaire pour confirmer la configuration.
Dans ce guide, nous allons nous concentrer sur trois points essentiels :
Étape 1 — Identifier votre moteur avec son ESN et son CPL
Ne vous fiez pas uniquement au nom du modèle : ces informations permettent de déterminer la configuration exacte du moteur et les pièces compatibles.
Étape 2 — Adapter l’entretien aux conditions d’utilisation
Un moteur utilisé sur un chantier, dans une exploitation agricole ou pour une application industrielle peut nécessiter un entretien différent selon son environnement et sa charge de travail.
Étape 3 — Vérifier la compatibilité des pièces avant toute commande
Cette étape est particulièrement importante pour les moteurs reconditionnés ou les équipements dont l’historique d’entretien n’est pas clairement connu.
Pour les applications hors-route, les opérations de maintenance sont généralement planifiées selon les heures de fonctionnement plutôt que selon le kilométrage. C’est donc cette méthode de suivi qui sera utilisée tout au long de ce guide.
Comment identifier un moteur diesel Cummins ?
Identifier correctement le moteur est la base de toute décision concernant les pièces et l’entretien. Cela commence par la famille de modèles, puis s’affine jusqu’à la configuration exacte grâce au numéro de série du moteur (ESN) et au code CPL. Sauter cette étape est la cause la plus fréquente d’incompatibilité de pièces et de retours.
La gamme de moteurs Cummins non routiers
Les moteurs diesel Cummins non routiers utilisent couramment les désignations QSF, QSB, QSL, QSX et QSK, couvrant les applications pour le bâtiment et les travaux publics (BTP), l’agriculture, l’industrie minière et l’industrie générale.
| Modèle | Cylindrée | Application typique |
|---|---|---|
| QSF2.8 / QSF3.8 | 2,8 – 3,8 L | Chargeuses compactes, minichargeuses |
| QSB4.5 / QSB6.7 | 4,5 – 6,7 L | Pelle hydrauliques, tractopelles, tracteurs |
| QSL9 | 8,9 L | Chargeuses sur pneus, grues, groupes électrogènes |
| QSX15 | 15 L | Gros bulldozers, matériel minier d’assistance |
| QSK19 – QSK60 | 19 – 60 L | Camions miniers, grande puissance industrielle |
Connaître la famille de modèles permet de cibler le moteur, mais la commande de pièces nécessite impérativement l’ESN et le CPL.
Où se trouve la plaque signalétique d’un moteur diesel Cummins ?

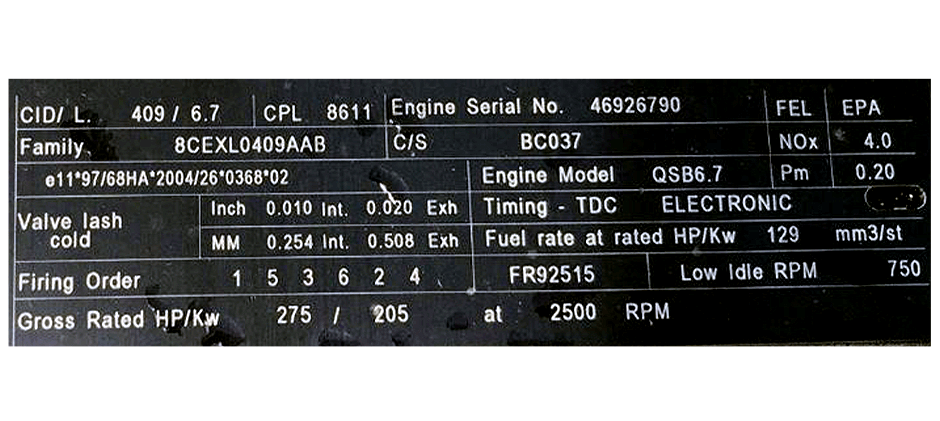

La plaque signalétique se trouve généralement sur le cache-culbuteurs, le carter de distribution, le carter de poussoirs ou sur le côté du bloc-moteur, à proximité de la pompe à injection. Sur les machines ayant fonctionné quelques années sur chantier, la plaque est souvent recouverte d’huile, de peinture ou partiellement illisible. Si c’est le cas, nettoyez l’ESN directement frappé à froid sur le bloc-moteur : c’est la source la plus fiable.
Lire l’ESN (Numéro de série du moteur)
L’ESN comporte généralement 8 chiffres, parfois accompagnés de caractères supplémentaires sur les versions plus récentes. Il figure à la fois sur la plaque signalétique et directement frappé sur le bloc. Sans ce numéro, toute la suite — recherche de CPL, historique d’entretien, références de pièces — relève de la devinette.
Lire le CPL (Liste des pièces critiques)
Le CPL est un code à 4 chiffres correspondant à la configuration exacte d’usine : pistons, arbre à cames, injecteurs, turbo, paramétrage du système anti-pollution. Deux moteurs du même modèle, et même de même puissance, peuvent avoir des CPL différents, et leurs pièces internes ne seront pas toujours interchangeables.
En règle générale, le CPL est indispensable pour les injecteurs, turbocompresseurs, pistons, joints de culasse et pièces du système de dépollution. Pour les consommables de base comme les filtres standards ou les courroies, le modèle et la puissance suffisent parfois — mais l’ESN reste plus sûr.
Que signifie réellement la « puissance nominale » ?
La puissance nominale du moteur fait généralement référence au nombre de chevaux (ch) et au régime moteur régulé (tr/min) indiqués sur la plaque signalétique. Elle permet de distinguer des moteurs d’un même modèle mais réglés pour des applications différentes — par exemple, deux moteurs QSB6.7 peuvent sortir d’usine avec des réglages de puissance très différents selon la machine à laquelle ils sont destinés.
Erreur fréquente — commander uniquement par le nom du modèle. Cela arrive très souvent sur les moteurs reconditionnés, les machines remotorisées ou les matériels ayant changé plusieurs fois de propriétaire. Le modèle sur l’étiquette indique la famille ; l’ESN et le CPL identifient le moteur exact.
Utiliser QuickServe Online — et ses limites
Cummins propose un outil de recherche gratuit appelé QuickServe Online. Entrez l’ESN et vous obtiendrez la configuration d’origine en sortie d’usine, les références de pièces et les documents d’entretien. Pour un moteur d’origine n’ayant subi aucune modification, l’outil fonctionne très bien.
Là où il y a un risque : QuickServe reflète la configuration à la sortie d’usine, pas ce qui est actuellement installé. Sur un moteur reconditionné, il est fréquent que le turbo, les injecteurs ou le calculateur (ECM) ne correspondent plus au CPL d’origine. Pour tout moteur reconditionné ou dont l’historique d’entretien est flou, utilisez QuickServe comme point de départ, puis vérifiez visuellement la pièce installée avant de commander.
Trois erreurs de commande à éviter
- Commander uniquement par le modèle. Dire « C’est un QSB6.7 » ne suffit pas. Deux moteurs QSB6.7 peuvent avoir des injecteurs, des turbos et des systèmes de post-traitement des gaz d’échappement totalement différents.
- Faire aveuglément confiance à la plaque signalétique d’origine sur un moteur reconditionné. La plaque est rarement mise à jour lorsque les composants internes sont modifiés.
- Comparer uniquement par photo ou apparence visuelle. Deux filtres à carburant d’apparence identique peuvent avoir des seuils de filtration en microns différents ; des pompes à eau avec le même schéma de montage peuvent avoir des sens de rotation de turbine opposés ; des capteurs aux connecteurs identiques peuvent avoir des plages de signal différentes.
Quatre informations à préparer avant de commander
- Modèle du moteur (ex. : QSB6.7)
- ESN (frappé sur le bloc, idéalement vérifié avec la plaque)
- CPL (4 chiffres)
- Puissance nominale (ch et régime régulé en tr/min)
En fournissant ces quatre éléments lors de votre demande de devis, votre fournisseur pourra confirmer la compatibilité de votre pièce beaucoup plus rapidement.
Comment entretenir un moteur diesel Cummins selon son cycle d’utilisation ?
Cummins publie des intervalles d’entretien qu’il convient de respecter — mais l’intervalle qui préserve réellement la durée de vie du moteur dépend du travail quotidien de la machine. Un intervalle de vidange de 500 heures pour un groupe électrogène fonctionnant à charge constante n’a pas la même exigence que 500 heures sur une chargeuse sur pneus en carrière. Un entretien adapté d’un moteur diesel Cummins dépend toujours davantage des conditions d’utilisation que d’un calendrier générique.
Avant d’établir la périodicité de vos entretiens, posez-vous trois questions simples :
- La machine travaille-t-elle dans la poussière ?
- Passe-t-elle de longues heures au ralenti ?
- Fonctionne-t-elle souvent à faible charge ?
Ces trois conditions ont généralement plus d’impact que le simple suivi du calendrier.
Huile moteur et normes Cummins CES
En plus des classifications API, Cummins définit ses propres normes d’huile :
- CES 20086 — Norme actuelle, équivalente à l’API CK-4
- CES 20081 — Pour moteurs plus anciens avec EGR, équivalente à l’API CJ-4
- CES 20087 — Huile basse viscosité FA-4 pour applications spécifiques
Lors de l’achat de votre huile moteur, vérifiez la conformité avec le numéro CES spécifié dans le manuel du moteur avant de vous fier au packaging — la catégorie API indiquée sur le bidon ne suffit pas toujours à elle seule.
Adapter les intervalles d’entretien à l’application
- Environnements poussiéreux (carrières, démolition, travaux agricoles en milieu sec) : Les problèmes de filtration d’air surviennent généralement avant la dégradation de l’huile. Fiez-vous à l’indicateur de colmatage plutôt qu’au compteur horaire, et inspectez simultanément l’élément principal et la cartouche de sécurité. Les filtres à carburant s’encrassent également plus vite en raison des impuretés lors du ravaillement : conservez le montage d’origine séparateur d’eau + filtre fin, même lors du remplacement par des pièces adaptables.
- Fonctionnement prolongé au ralenti (chantiers urbains, équipements portuaires, groupes électrogènes de secours) : Le fonctionnement prolongé au ralenti use les moteurs plus qu’on ne le pense — les injecteurs s’encrassent et l’huile s’altère alors que le moteur produit peu d’effort. Réduisez les intervalles de vidange au lieu de les espacer. Sur les moteurs équipés de systèmes antipollution, surveillez la régénération du FAP : des régénérations fréquentes ou l’allumage de voyants indiquent souvent que le cycle de travail est trop léger pour permettre une régénération passive efficace.
- Sous-charge chronique ou climat froid : Le fonctionnement continu à faible charge est l’une des causes les plus fréquentes d’encrassement du turbo par la calamine et de colmatage du FAP. La solution est généralement opérationnelle (effectuer régulièrement des cycles sous charge) plutôt que le remplacement du turbo. Avant de couper le moteur, laissez tourner le turbo 2 à 3 minutes au ralenti. En climat froid, la qualité du liquide de refroidissement est plus critique que ne le suggèrent les programmes d’entretien standard.
Recommandations sur les liquides de refroidissement et le DEF
Cummins utilise deux technologies de liquide de refroidissement :
- Liquide traditionnel avec additif DCA4, à réajuster selon un calendrier de tests.
- Liquide ES Compleat OAT, utilisant un prolongateur de durée de vie.
Ces deux technologies ne doivent pas être mélangées ; la contamination croisée provoque la formation de gel et l’obturation des conduits. Sur une machine d’occasion dont l’historique est inconnu, un vidange-rinçage complet est indispensable avant l’appoint. Concernant le DEF (AdBlue), utilisez exclusivement un fluide conforme à la norme ISO 22241, et protégez-le du gel en hiver comme des fortes chaleurs en été durant le stockage.
Intervalles d’entretien — Ajustement selon le cycle d’utilisation
| Opération | Intervalle de référence | Remarques |
|---|---|---|
| Huile & filtre à huile | 250 – 500 h | Réduire l’intervalle en milieu poussiéreux ou en cas de ralenti prolongé |
| Filtres à carburant | ~500 h | Préfiltre décanteur + filtre principal |
| Filtre à air | Selon l’indicateur de colmatage | Ne pas se fier uniquement aux heures |
| Contrôle du liquide de refroidissement | ~500 h | Appoint en DCA4 ou prolongateur si nécessaire |
| Remplacement du liquide de refroidissement | 6 000 h / 6 ans | Rinçage complet si l’historique d’entretien est inconnu |
| Réglage de la distribution (jeu aux soupapes et hauteur d’injecteurs) | 4 000 – 6 000 h | Opération souvent négligée ; le premier symptôme est une surconsommation de carburant. Se référer au manuel moteur pour les intervalles spécifiques |
Le niveau d’émission (norme Tier) a un impact direct sur le choix des pièces. Les moteurs Tier 3 et Tier 4 peuvent partager le même nom de modèle, mais utilisent souvent des pièces de rechange différentes. En cas de doute sur la norme d’émission de votre moteur, vérifiez-la impérativement avant de commander vos filtres, capteurs ou composants du système de post-traitement.
Comment commander les bonnes pièces — Les critères d’équivalence
Dans la pratique, les erreurs de commande sont plus souvent dues à des informations moteur incomplètes qu’à des erreurs de catalogue. En fournissant d’emblée l’ESN, le CPL et la puissance nominale, votre fournisseur peut confirmer la compatibilité beaucoup plus rapidement.
Les critères déterminants pour la compatibilité
Chaque pièce de rechange possède un ou deux détails cruciaux qui déterminent sa compatibilité — et ce ne sont pas toujours ceux visibles sur une photo :
- Injecteurs — à adapter selon le CPL et la puissance ; deux injecteurs visuellement identiques peuvent avoir des débits d’injection différents.
- Turbocompresseurs — la cartouche interne (CHRA) ainsi que la configuration de la soupape de décharge (wastegate) ou de l’actuateur peuvent varier, même si le carter extérieur semble identique.
- Pompes à eau — même entraxe de fixation, mais sens de rotation de la turbine parfois différent selon l’application.
- Capteurs — le connecteur peut être identique, mais la plage de signal ou l’étalonnage peuvent différer.
- Filtres — mêmes dimensions physiques, mais seuil de filtration en microns ou tarage de la soupape de dérivation (bypass) différents.
- Joints — les joints de culasse, en particulier, sont spécifiques au CPL sur de nombreuses familles de moteurs.

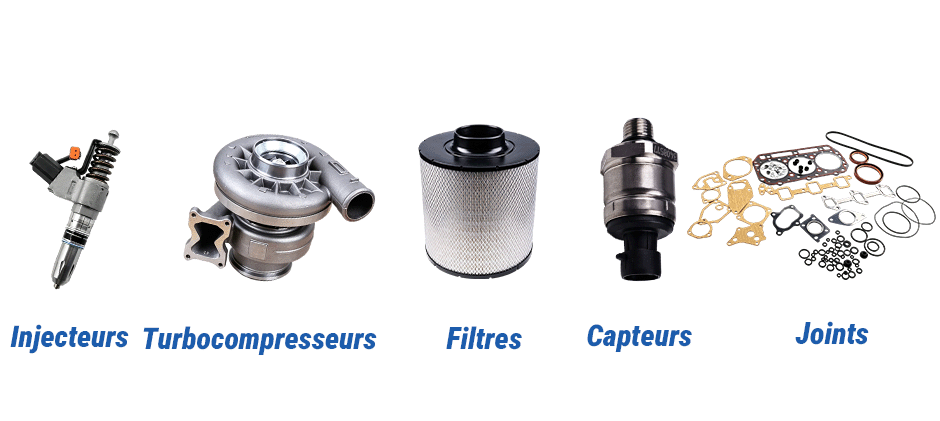

Pour les références croisées, les marques associées à Cummins que vous trouverez dans les catalogues incluent Fleetguard (filtration), Holset / Cummins Turbo Technologies (turbos) et Cummins Emission Solutions (FAP/SCR/AdBlue). Croiser les références de pièces avec ces marques et les vérifier par rapport à l’ESN est le moyen le plus fiable de garantir le montage. Pour les machines dont le temps d’arrêt est coûteux, conserver un petit stock de kits de filtres, courroies, calorstats et capteurs courants permet de réduire considérablement la durée de réparation.
Diagnostic : Les symptômes qui induisent souvent en erreur
Démarrage difficile ou ralenti instable. Vérifiez d’abord le système d’alimentation en carburant (filtres, présence d’air dans le circuit, pression de la pompe de gavage) avant de incriminer les injecteurs. Sur les moteurs à fort nombre d’heures, un jeu aux soupapes hors tolérance est une cause très fréquente mais souvent négligée.
La couleur de la fumée comme premier indice :
| Couleur | Cause probable |
|---|---|
| Noire | Excès de carburant, admission d’air obstruée, injecteurs usés, turbo fatigué |
| Bleue | Consommation d’huile — segments, joints de queue de soupape ou étanchéité de turbo |
| Blanche | Liquide de refroidissement dans le cylindre, carburant imbrûlé ou calage d’injection incorrect |
Perte de puissance sur les moteurs équipés de systèmes antipollution. Une grande partie des « problèmes de turbo » signalés sur les machines Tier 4 proviennent en réalité d’une restriction d’admission d’air, d’un colmatage du FAP ou d’un capteur NOx / qualité de DEF défaillant. Inspectez la chaîne d’admission et de dépollution avant de remplacer le turbo.
Surchauffe. Vérifiez d’abord l’état du liquide de refroidissement, puis le calorstat, la pompe à eau et le radiateur. Sur les machines dont l’historique du circuit de refroidissement est incertain, une analyse de liquide coûte moins cher que le remplacement de pièces au hasard.
Note finale
En fin de compte, l’entretien et le choix des pièces détachées pour un moteur diesel Cummins deviennent beaucoup plus simples dès lors que le moteur est correctement identifié et entretenu selon ses conditions réelles d’utilisation. Pour les moteurs non routiers, l’ESN, le CPL et la puissance nominale sont les éléments déterminants lors du choix des pièces. Si vous recherchez des pièces de rechange pour un moteur QSB, QSL, QSX ou QSK, FridayParts peut vous aider à vérifier la compatibilité avec les données de votre moteur avant l’expédition et simplifier votre commande.
