Vous pouvez rencontrer la situation suivante : lorsque vous utilisez votre équipement Komatsu, le tableau de bord se met à clignoter avec une alarme sonore intense. Que se passe-t-il ? Peut-on continuer à travailler ? Que signifie ce symbole ? Ce guide vous apporte des réponses claires. Nous allons expliquer les principaux voyants d’avertissement Komatsu selon une règle simple des “feux de signalisation”, détailler la signification de certains codes de défaut Komatsu et présenter des exemples concrets pour diagnostiquer ces problèmes efficacement.

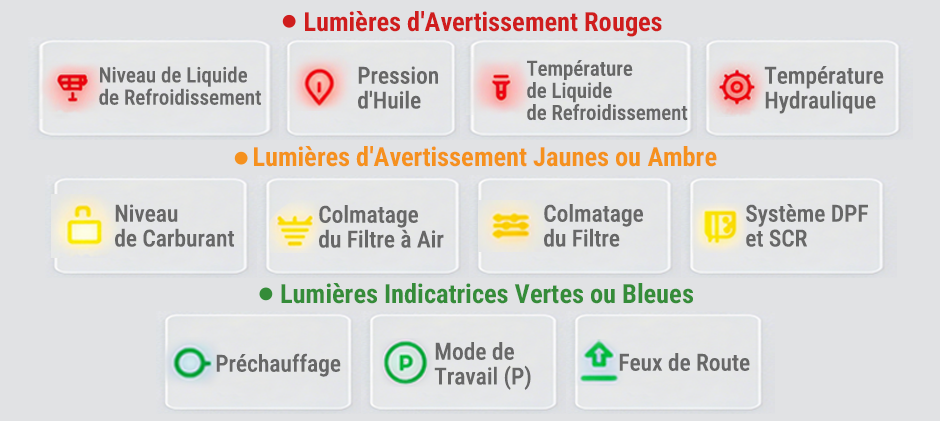

Comprendre les voyants d’avertissement Komatsu : la règle des trois couleurs
La manière la plus rapide d’évaluer une alerte est sa couleur. Ce système simple indique immédiatement le niveau d’urgence.
VOYANTS ROUGES : ARRÊT IMMÉDIAT !
Signification : Un voyant rouge indique une panne critique. Continuer à travailler peut provoquer des dommages graves immédiats sur la machine ou un risque de sécurité important.
Action : Arrêter immédiatement toute opération. Déplacer la machine sur une surface sûre et plane, puis couper le moteur dès que cela est sécurisé. Ne pas redémarrer avant résolution du problème.
1. Alerte de pression d’huile moteur
- Icône : Une burette d’huile avec une goutte.
- Signification : Les composants internes du moteur ne reçoivent pas suffisamment de lubrification. C’est l’équivalent mécanique d’un arrêt cardiaque.
- Pourquoi c’est critique : Sans pression d’huile, les pièces métalliques frottent directement, entraînant une destruction rapide du moteur.
- Action immédiate : Couper le moteur immédiatement. Vérifier le niveau d’huile avec la jauge.
2. Alerte de niveau de liquide de refroidissement
- Icône : Radiateur avec lignes ondulées et flèche vers le bas.
- Signification : Le niveau de liquide de refroidissement dans le réservoir est inférieur au minimum.
- Scénario réel : Le PC200-8 qui émet un bip continu. Sur un forum, un opérateur a signalé une alarme rouge et un bip continu sur un Komatsu PC200-8. La cause était ce voyant, l’un des plus fréquents.
- Solution standard : Laisser refroidir le moteur, puis vérifier le niveau dans le réservoir et compléter jusqu’au repère “FULL”.
Si le remplissage ne résout pas le problème :
C’est un problème fréquent. Un autre utilisateur du forum a rencontré la même alarme sur son PC200LC-7, alors que son réservoir était déjà plein. Si vous vous trouvez dans cette situation, voici comment la résoudre :
- Vérifier la connexion du capteur
- Inspecter le flotteur : s’il est bloqué en position basse, l’alarme reste active
- Tester le circuit : Utilisez un petit morceau de fil (un trombone peut faire l’affaire) pour créer un cavalier reliant les deux broches à l’intérieur du connecteur électrique. Si l’alarme et le voyant rouge s’éteignent, vous avez confirmé que le problème provient du capteur/flotteur situé dans le réservoir.
- Solution :Dans le cas de cet utilisateur du forum, la solution était simple et abordable. Il a commandé un vase d’expansion neuf, livré avec un flotteur et un capteur déjà installés. Le remplacement du vase a résolu le problème.
3. Voyant de Température du Liquide de Refroidissement du Moteur
- Icône : Un thermomètre plongé dans un liquide.
- Ce que cela signifie : Ce voyant est différent de l’indicateur de niveau de liquide de refroidissement. Il indique que le moteur est réellement en surchauffe. Une cause fréquente est un composant défectueux, et il est utile de savoir comment détecter si votre pompe à eau ou votre thermostat est en train de tomber en panne.
- Pourquoi c’est critique : Une chaleur extrême peut déformer la culasse, endommager le joint de culasse et gripper le moteur, entraînant une révision complète.
- Action immédiate : Arrêtez le travail, mais vous pouvez laisser le moteur tourner au ralenti pendant une minute afin de faire circuler le liquide de refroidissement et de le laisser refroidir. N’ouvrez jamais le bouchon du radiateur lorsque le moteur est chaud.
4. Alerte de température d’huile hydraulique
- Icône : Des engrenages ou des lignes ondulées à l’intérieur d’un thermomètre.
- Ce que cela signifie : Le fluide hydraulique est trop chaud et perd sa capacité à lubrifier et à protéger les pompes et vannes coûteuses. Cela peut être un signe de défaillance imminente de la pompe hydraulique.
- Action immédiate : Abaissez tous les équipements au sol et laissez le moteur tourner au ralenti pour aider le système à refroidir. Si la température ne baisse pas, arrêtez le moteur.
VOYANTS JAUNES / ORANGE : SURVEILLER ET INTERVENIR RAPIDEMENT
Signification : Alerte préventive. La machine peut continuer à fonctionner mais nécessite une intervention prochaine.
- Avertissement de niveau de carburant : (Icône : une pompe à carburant) Il est temps de faire le plein. Faire fonctionner un moteur diesel à sec peut nécessiter une purge du système d’alimentation en carburant.
- Colmatage du filtre à air : (Icône : un filtre avec des points) Le moteur est « asphyxié ». Cela entraîne une perte de puissance et de la fumée noire. Nettoyez ou remplacez le filtre.
- Colmatage du filtre hydraulique/de transmission : (Icône : symbole de filtre avec un engrenage ou une flèche de dérivation) Des contaminants s’accumulent. Ignorer ce problème peut entraîner la circulation d’une huile sale, accélérant l’usure. Planifiez le remplacement du filtre.
- Avertissement du système DPF / SCR : (Icône : un tuyau d’échappement avec des points ou « DEF ») Lié au système SCR ou au filtre à particules diesel (FAP). La machine doit effectuer une « régénération » pour brûler la suie. Suivez les instructions à l’écran et ne coupez pas le moteur pendant ce processus.
VOYANTS VERTS / BLEUS : FONCTION ACTIVE
Voyants informatifs uniquement, aucune action requise.
- Voyant de préchauffage (icône : une spirale) : Les bougies de préchauffage réchauffent le moteur. Attendez que le voyant s’éteigne avant de démarrer.
- Mode de travail (icône : « P », « E », etc.) : Indique le mode de puissance ou d’économie sélectionné.
Que signifient les codes de défaut Komatsu ?
Les couleurs indiquent le niveau d’urgence, mais le système complet des symboles d’avertissement Komatsu inclut également des codes alphanumériques permettant un diagnostic plus précis. Dans certains cas, un voyant est accompagné d’un code, offrant une analyse plus détaillée qu’un simple symbole, de manière similaire aux codes d’erreur Kubota déjà évoqués.
Il ne s’agit pas d’une liste complète des codes Komatsu, mais voici quelques exemples courants :
- L01 Komatsu Code / Komatsu Error Code L01 : anomalie générale de faible priorité.
- L03 Komatsu Code / Komatsu Error Code L03 : indique souvent une panne électrique dans le circuit du frein de rotation ou de l’alarme de déplacement.
- L04 Komatsu Code / LO4 Code Komatsu : défaut plus spécifique dans le système d’alarme de déplacement.
- E03 Komatsu Code : défaut dans le système de frein de stationnement ou de frein de rotation.
- E15 Komatsu Code : erreur grave du contrôleur moteur, pouvant entraîner une perte de puissance ou un refus de démarrage.
- CA428 Komatsu Code : alerte critique indiquant la présence d’eau dans le carburant. Vidanger immédiatement le séparateur d’eau pour éviter d’endommager les injecteurs.
- Message « Adjuster Overload » : avertissement textuel indiquant que la charge dépasse les limites de sécurité de la machine. Réduire la charge pour supprimer l’alerte.
Questions fréquentes
Où trouver une liste complète des symboles et codes Komatsu ?
La seule source totalement fiable est le manuel d’utilisation et de maintenance officiel correspondant au modèle exact de la machine. Les codes Komatsu peuvent varier selon les séries et les configurations.
Comment effacer les codes sur une excavatrice Komatsu ?
Les codes mineurs peuvent disparaître automatiquement une fois le problème résolu. En revanche, les codes critiques (notamment les codes « E ») nécessitent un diagnostic et une réparation par un technicien qualifié, qui pourra ensuite réinitialiser le système.
Quel est le point le plus important pour un nouvel opérateur ?
Respecter les avertissements. Rouge = arrêt immédiat, jaune = vérification rapide. Même un problème simple peut avoir une cause complexe. Une méthode de diagnostic systématique est essentielle. Le manuel de l’opérateur doit toujours rester dans la cabine.
Que faire après le diagnostic
Identifier la panne n’est que la première étape. Il faut ensuite obtenir la bonne pièce. Que le tableau de bord affiche un code CA428 nécessitant un capteur, une alerte de filtre persistante ou une erreur critique E15 liée au contrôleur, la solution dépend du composant concerné.
