Peu importe la fiabilité d’un moteur diesel Cummins, chaque engin lourd tout-terrain finit par afficher un voyant d’avertissement. Derrière cet indicateur jaune ou rouge se cache un code de diagnostic — une clé précieuse, si vous savez comment l’interpréter. Ce guide constitue votre référence technique complète pour décoder la liste des codes SPN FMI et les codes d’erreur Cummins. Nous verrons comment vérifier les codes de diagnostic, la signification des plus courants et comment dépanner efficacement votre matériel pour maintenir votre flotte à son plein potentiel de performance.
Key Takeaways
Points clés à retenir
- Décrypter le langage du moteur : Ce guide décompose la structure des codes d’erreur Cummins. Vous apprendrez la signification des SPN (Suspect Parameter Number) et des FMI (Failure Mode Identifier), vous permettant de localiser l’origine exacte d’un problème.
- Maîtriser les méthodes de lecture de codes : Découvrez comment vérifier les codes de diagnostic à l’aide d’outils électroniques modernes comme Cummins INSITE, ainsi que la méthode traditionnelle des « codes flash » pour les moteurs plus anciens.
- Identifier rapidement les pannes courantes : Accédez à une liste complète de codes d’erreur Cummins couvrant les systèmes critiques tels que le post-traitement (DPF/FAP et SCR), le système de carburant, le turbocompresseur et l’EGR, afin d’accélérer votre diagnostic.
- Obtenir des solutions concrètes : Comprenez les causes fréquentes des codes récurrents — comme la corrosion des capteurs ou un filtre à particules (FAP) colmaté — et profitez de conseils efficaces pour le dépannage, la réinitialisation des codes et la maintenance préventive afin de minimiser les temps d’arrêt.
Guide complémentaire : Avant de diagnostiquer une panne ou de commander les bonnes pièces, vous devez identifier votre moteur spécifique. Consultez notre guide sur les numéros de série des moteurs Cummins pour trouver rapidement votre ESN (Engine Serial Number).
Comment vérifier les codes d’erreur Cummins ?
La vérification des codes de diagnostic sur les moteurs Cummins modernes est une procédure simple, à condition de disposer des bons outils et de la bonne méthode. Voici les approches les plus courantes :
1. Utilisation d’un scanner de diagnostic électronique
Les outils professionnels tels que Cummins INSITE ou les scanners multimarques permettent de lire et d’interpréter aussi bien les codes spécifiques au constructeur (OEM) que les codes standards J1939. Ces appareils affichent des paramètres tels que la tension des capteurs, l’historique du régime moteur, l’équilibre des injecteurs et, surtout, la liste des codes SPN FMI générée par l’ECM (Module de commande électronique).
Étapes à suivre :
- Branchez l’outil sur le port de diagnostic situé sous le tableau de bord ou sur le panneau moteur.
- Mettez le contact (position « On », moteur arrêté).
- L’outil identifiera l’ECM et récupérera les codes enregistrés.
- Chaque code contient généralement :
- MID (Identifiant de module) : Quel module a détecté la panne ?
- SPN (Numéro de paramètre suspect) : Quel composant est défaillant ?
- FMI (Identificateur de mode de défaillance) : De quel type de défaillance s’agit-il ?
2. Méthode manuelle par codes flash (modèles anciens)
Pour les moteurs Cummins ISB, ISC ou ISX antérieurs aux systèmes d’affichage électronique, les techniciens peuvent utiliser la méthode du commutateur au tableau de bord :
- Maintenez l’interrupteur de diagnostic enfoncé ou utilisez la clé tout en mettant le contact.
- Le voyant « Check Engine » clignotera selon une séquence précise (par exemple : deux flashs courts et trois longs = Code 23).
Conseil de pro : Sur le terrain et sans scanner à disposition, cette méthode flash reste un moyen fiable pour identifier les informations de base sur une panne.
Liste complète des codes d’erreur Cummins
Vous trouverez ci-dessous certains des codes d’erreur les plus consultés sur les moteurs Cummins modernes, des séries ISX15 et X12 aux séries QSB et L9. La première colonne indique le SPN, suivi du FMI, ainsi qu’une description concise du problème. Beaucoup de ces codes proviennent des systèmes électroniques d’injection et d’émissions que l’on retrouve sur les engins de chantier tels que les chargeuses, les décapeuses (scrapers) et les pelles hydrauliques.
Codes du système d’huile moteur et de pression d’huile
| SPN | FMI | Description |
|---|---|---|
| 100 | 1 / 18 | Pression de la rampe d’huile moteur – Inférieure à la normale ou modérément basse |
| 175 | 3 / 16 | Température de l’huile moteur – Tension haute ou supérieure à la plage de fonctionnement |
| 168 | 4 / 16 | Tension de la batterie – Inférieure ou supérieure à la normale |
| 167 | 18 | Tension du système de charge – Inférieure à la normale |
| 105 | 15 / 16 / 18 | Température du collecteur d’admission – Données hors plage |
| 111 | 17 | Niveau du liquide de refroidissement – Bas (gravité minimale) |
Ces relevés apparaissent souvent lorsque le capteur d’huile est contaminé ou après de longues périodes de ralenti dans des conditions poussiéreuses.
Codes du système d’air et du turbocompresseur
| SPN | FMI | Description |
|---|---|---|
| 102 | 10 / 15 / 18 | Pression du collecteur d’admission – Taux anormal ou hors plage |
| 103 | 15 / 18 | Vitesse du turbocompresseur – Supérieure ou inférieure à la plage |
| 641 | 7 / 31 | Actionneur de turbo à géométrie variable (VGT) – Défaut mécanique ou de commande |
| 1209 | 3 / 18 | Pression des gaz d’échappement – Variation électrique ou de pression |
| 1176 | 18 | Pression des gaz d’échappement – Variation électrique ou de pression |
Le code « SPN 641 FMI 7 » est l’une des alertes de défaillance les plus fréquentes sur les engins de chantier équipés de turbos VGT à commande électronique — il est généralement causé par la corrosion des bornes électriques ou par l’accumulation de suie.
Codes du système de carburant et des injecteurs
| SPN | FMI | Description |
|---|---|---|
| 157 | 7 / 16 / 18 | Pression de la rampe de dosage des injecteurs – Défectueuse ou hors plage |
| 251 | 10 | Horloge en temps réel – Taux de changement anormal |
| 1349 | 3 / 4 | Circuit du capteur de pression de carburant – Écarts de tension |
| 3480 | 2 / 4 | Position de la vanne EGR ou irrégularités de la pression de carburant |
| 2791 | 5 / 6 / 7 | Commande de la vanne EGR – Circuit ouvert, court-circuit à la masse ou erreur mécanique |
Ces codes proviennent fréquemment d’une pression d’alimentation en carburant insuffisante, d’une intrusion d’air dans le système ou de fichiers de calibration de l’ECM obsolètes.
Codes du système de post-traitement et liés à l’AdBlue (DEF)
Compte tenu du durcissement des réglementations sur les émissions, les systèmes SCR (réduction catalytique sélective) et DPF (filtre à particules diesel/FAP) sont essentiels pour la conformité des engins tout-terrain.
| SPN | FMI | Description |
|---|---|---|
| 1761 | 9 / 18 | Niveau du réservoir d’AdBlue (DEF) – Données anormales ou niveau bas |
| 3242 | 15 / 16 | Température d’entrée du DPF (FAP) – Supérieure à la normale |
| 3246 | 15 / 16 | Température de sortie du DPF (FAP) – Hors plage |
| 3251 | 0 / 15 / 16 | Pression différentielle du DPF (FAP) – Relevé anormal |
| 3364 | 9 / 13 / 18 | Capteur de qualité d’AdBlue (DEF) – Mise à jour anormale ou valeur dérivée |
| 4364 | 18 / 31 | Efficacité du SCR – Inférieure à la normale ou condition présente |
| 5246 | 0 / 16 | Limitation imposée par le SCR – Réduction de couple la plus sévère |
| 3712 | 17 | Préchauffage SCR / Alerte opérateur active |
Ces pannes déclenchent souvent des modes de réduction de puissance (derate) du moteur pour éviter les violations de normes antipollution. Lorsque vous traitez le code SPN 3251 FMI 10, inspectez les tuyaux de pression du DPF (FAP) et les capteurs différentiels ; leur remplacement par des pièces de rechange fiables, telles que celles de notre gamme de pièces pour moteurs Cummins, permet un retour à la conformité plus rapide.
Codes du système électrique et de l’ECM
| SPN | FMI | Description |
|---|---|---|
| 343 | 12 | Avertissement ECM – Défaut matériel interne |
| 629 / 630 | 12 | Échec de la mémoire de calibration |
| 3868 | 9 | Taux de mise à jour de la qualité d’AdBlue (DEF) – Anormal |
| 639 | 9 | Réseau CAN/J1939 – Délai de communication dépassé (Timeout) |
| 3597 | 2 / 18 | Perte d’alimentation ou tension inférieure à la normale |
| 6655 | 4 | Témoin d’alimentation de l’ECU – Tension inférieure à la normale |
Codes de température de l’EGR et du système de refroidissement
| SPN | FMI | Description |
|---|---|---|
| 2962 | 16 | Température EGR – Supérieure à la normale (gravité modérée) |
| 411 | 4 / 7 | Pression différentielle EGR – Problème mécanique |
| 412 | 3 / 16 | Capteur de température EGR – Tension haute ou surchauffe |
| 110 | 0 / 15 / 18 | Température du liquide de refroidissement – Haute ou basse |
| 4334 | 16 / 18 | Pression d’AdBlue (DEF) – Niveau de pression haut ou bas |
Explication des codes d’erreur Cummins
Comprendre comment lire un code d’erreur Cummins est l’une des compétences de diagnostic les plus importantes pour l’entretien des engins de chantier. Chaque code d’erreur affiché par l’ECM (Module de commande électronique) contient un ensemble d’identifiants normalisés qui nous indiquent la nature de la panne, sa localisation et son niveau de gravité.

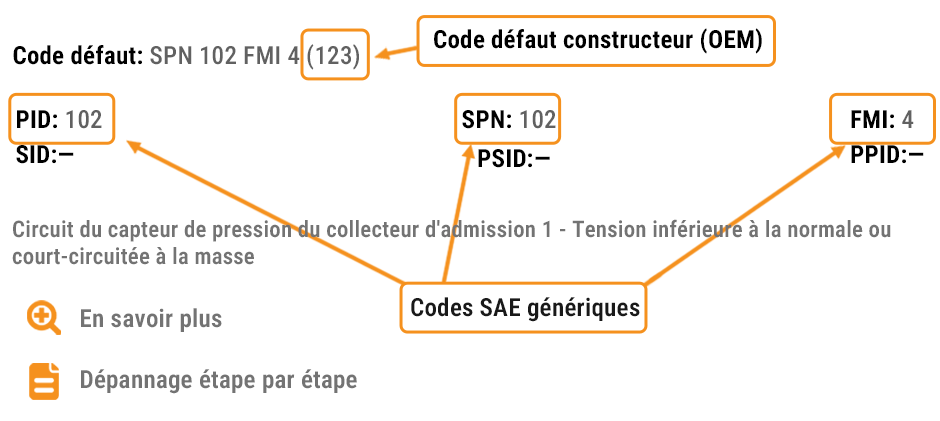

Décomposons la structure en utilisant l’exemple suivant : Code d’erreur : SPN 102 FMI 4 (123)
Cette ligne combine en réalité les codes génériques SAE J1939 et les codes spécifiques au constructeur (OEM). Voici la signification de chaque élément :
| Élément du Code | Signification | Description |
|---|---|---|
| SPN (Numéro de paramètre suspect) | 102 | Identifie le système ou le capteur spécifique. Le SPN 102 fait référence au capteur de pression du collecteur d’admission. |
| FMI (Identificateur de mode de défaillance) | 4 | Explique la nature de la panne. Le FMI 4 signifie « Tension inférieure à la normale ou court-circuit vers une source basse ». |
| PID / SID | 102 / — | Indique le paramètre de données ou le sous-système (PID = Parameter ID). Dans ce cas, il confirme le canal de signal affecté. |
| Code d’erreur OEM (123) | Référence interne Cummins | Propre aux systèmes de diagnostic Cummins, ce code est utilisé pour la documentation d’entretien et le dépannage avancé. |
Codes d’erreur Cummins les plus courants
Certains codes apparaissent sur plusieurs familles de moteurs. Voici les problèmes les plus fréquents rencontrés sur les moteurs ISX15, QSB6.7 et X12 :
| Code d’Erreur | SPN | FMI | Description |
|---|---|---|---|
| 6255 | 1569 | 15 | Réduction de puissance (Derate) – Protection moteur |
| 4677 | 1761 | 9 | Niveau du réservoir d’AdBlue (DEF) – Taux de mise à jour anormal |
| 3364 | 9 | — | Dérive du signal de qualité de l’AdBlue (DEF) |
| 2579 | 641 | 7 | Défaut mécanique de l’actionneur de turbo VGT |
| 2962 | 16 | — | Température EGR supérieure à la normale |
| 486 | 157 | 16 | Pression d’injection basse |
| 343 | — | — | Avertissement matériel de l’ECU |
| 2372 | 95 | 16 | Colmatage du filtre à carburant – Modérément élevé |
| 3712 | 5246 | 0 | Limitation SCR active (incitation de l’opérateur) |
| 639 | 9 | — | Délai d’attente de la liaison de données J1939 (Timeout) |
Les codes de « réduction de puissance moteur » (Engine Derate), tels que les codes 6255 ou 1569, sont des mesures de protection. Le système de commande limite le couple moteur afin de réduire les risques de dommages matériels. Une fois la cause racine corrigée, la restriction de puissance se désactive automatiquement sans qu’il soit nécessaire de réinitialiser l’ECM.
Causes courantes et solutions concrètes
- Corrosion du câblage des capteurs : Dans les environnements humides, les capteurs situés le long de la ligne d’AdBlue (DEF) ou du système d’admission rouillent ou perdent leur mise à la masse, provoquant les codes FMI 4 ou FMI 18.
- Carburant contaminé : Cela entraîne des variations anormales de la pression de rampe (série SPN 157).
- Accumulation de cendres dans le DPF (FAP) : Provoque les codes SPN 3251 FMI 16 ou SPN 3720 FMI 15, souvent résolus après une régénération manuelle.
- Faible tension de batterie : Déclenche des codes de communication réseau tels que le SPN 639 FMI 9.
Conseil : Environ 60 % des pannes récurrentes de l’ECM Cummins sont liées à des épisodes de basse tension. Une alimentation stable préserve vos capteurs… et votre santé mentale !
À ce stade de la maintenance, remplacer les capteurs, actionneurs et filtres défaillants par des produits tiers fiables peut vous faire gagner un temps et un argent considérables. Vous pouvez explorer la gamme de pièces pour moteurs Cummins testées et entièrement compatibles chez FridayParts — incluant des injecteurs, des électrovannes et des modules de pression, tous dotés de spécifications certifiées pour le marché de la rechange.
Comment réinitialiser les codes d’erreur ?
Une fois les réparations effectuées, l’effacement des codes de diagnostic permet à votre ECM de fonctionner uniquement sur la base des données actuelles des capteurs. Utilisez la fonction « Effacer les codes » (Clear Faults) de votre outil de diagnostic ou, pour les modèles plus anciens, débranchez la batterie pendant plusieurs minutes. Vérifiez toujours que la cause racine du problème est résolue avant de procéder à l’effacement — supprimer un code sans réparation préalable risque de masquer des données persistantes et de retarder un diagnostic nécessaire.
Conseils préventifs pour réduire les codes d’erreur
- Surveillez les données fréquemment : Examinez les relevés de pression et de température en temps réel plutôt que d’attendre l’apparition des avertissements.
- Remplacez les filtres en temps voulu : Respectez les intervalles d’heures recommandés par Cummins pour le remplacement des filtres à huile, à carburant et d’AdBlue (DEF).
- Gardez les connexions électriques au sec : Appliquez de la graisse diélectrique pour prévenir les codes liés aux chutes de tension.
- Lancez des cycles de régénération hebdomadaires : Cela aide à prévenir les codes SPN 3251 ou SPN 3720 liés à l’encrassement du DPF (FAP).
- Utilisez des composants de rechange de qualité : Des capteurs de basse qualité peuvent déclencher de fausses alertes ECM en seulement quelques jours.
Conclusion
Maîtriser votre liste de codes SPN FMI vous permet de garder le contrôle sur ce que le moteur tente de vous communiquer — bien avant qu’une panne coûteuse ne survienne. Les moteurs Cummins permettent un diagnostic approfondi, offrant aux gestionnaires de flotte et aux mécaniciens la réactivité nécessaire.
