Lors de l’utilisation d’engins lourds, certaines pannes électriques ou accessoires courantes ont un impact limité et sont relativement faciles à diagnostiquer. En revanche, une défaillance de la chaîne cinématique (ou « powertrain ») touche le moteur, la transmission ou le système de traction. Ces problèmes sont plus complexes et peuvent sérieusement affecter les performances de la machine et la continuité des opérations.
Qu’est-ce que la chaîne cinématique et pourquoi est-elle essentielle ?

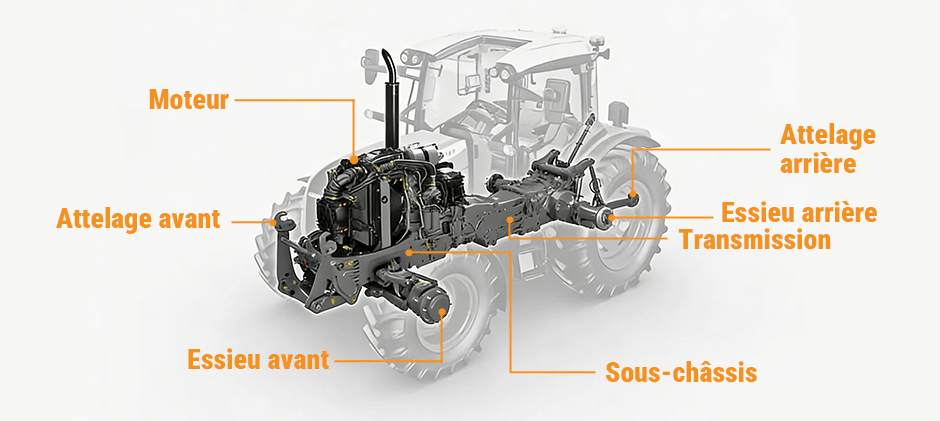

La chaîne cinématique est l’ensemble des composants qui génèrent la puissance et la transmettent au sol. Elle permet à votre machine de se déplacer, creuser, lever ou pousser des charges lourdes.
Les composants principaux sont :
- Moteur : La plupart des engins lourds utilisent un moteur diesel. La combustion interne produit la puissance nécessaire pour l’ensemble de la machine.
- Transmission : Elle gère la puissance du moteur, contrôle la vitesse et la force de traction. Les transmissions pour charges lourdes, comme les systèmes hydrostatiques ou powershift, sont conçues pour un usage intensif.
- Arbres de transmission et essieux : Composants métalliques robustes qui transmettent la puissance de la transmission aux organes finaux ou aux roues.
- Différentiels : Permettent aux roues d’un même essieu de tourner à des vitesses différentes, garantissant des virages fluides sans contrainte sur l’essieu.
- Organes finaux (final drives) : Indispensables pour les machines sur chenilles (pelles, bulldozers). Ils augmentent le couple final pour entraîner les chenilles.
- Lien avec le système hydraulique : Sur la plupart des engins lourds, le moteur entraîne directement les pompes hydrauliques. Le bon fonctionnement hydraulique dépend donc fortement du moteur et influence la performance globale de la chaîne cinématique.
Causes fréquentes de défaillance de la chaîne cinématique
Le calculateur moteur (ECM) déclenche le voyant de défaillance lorsqu’il détecte un problème via les capteurs (moteur, transmission, hydraulique…). Les causes peuvent aller d’un simple oubli d’entretien à une panne mécanique grave.
1. Problèmes de fluides et de lubrification
- Huile moteur sale ou insuffisante : L’huile moteur est le « sang » du moteur. Négliger les vidanges entraîne une mauvaise lubrification, une usure accélérée et peut provoquer la casse des composants.
- Fluide de transmission ou hydraulique bas ou contaminé : Un niveau insuffisant ou un fluide sale peut provoquer surchauffe et glissement. Poussière, eau ou particules métalliques peuvent endommager les embrayages, valves et pompes.
- Système de refroidissement défectueux : Une fuite de liquide, un radiateur bouché ou un ventilateur cassé entraîne la surchauffe du moteur. L’ECM déclenche alors une alerte et peut réduire la puissance pour protéger le moteur.
2. Pannes de capteurs et problèmes électriques
Les machines modernes dépendent des capteurs électroniques. Une défaillance peut envoyer de mauvaises informations à l’ECM et déclencher un signal de panne mécanique.
- Capteur de vitesse défectueux : Les capteurs d’entrée et de sortie de transmission transmettent la vitesse à l’ECM. Une panne peut provoquer à-coups, blocages ou immobiliser la machine.
- Capteurs de température et de pression : Une défaillance peut signaler à tort une surchauffe ou une pression faible.
- Capteur de position de l’accélérateur : Il transmet la demande de puissance de l’opérateur à l’ECM. Une panne entraîne une réponse moteur irrégulière ou une perte de puissance.
- Faisceau électrique endommagé : Les vibrations, la chaleur et l’usure peuvent endommager le câblage reliant les capteurs à l’ECM. Les pannes peuvent être intermittentes ou permanentes.
3. Pannes mécaniques
- Problèmes d’alimentation en carburant : Filtre à carburant bouché, injecteurs défectueux ou présence d’eau dans le diesel provoquent perte de puissance, vibrations et risque d’arrêt moteur.
- Usure de l’embrayage ou des bandes de frein de transmission : Dans une transmission powershift, les embrayages internes s’usent avec le temps, provoquant glissements ou blocages.
- Dommages à la transmission finale ou aux essieux : Impacts, surcharge ou obstacles peuvent casser engrenages et roulements. Bruits de frottement et perte de puissance sont des signes avant-coureurs.
Symptômes d’une défaillance de la chaîne cinématique
Il est essentiel de repérer les signes avant-coureurs :
- Voyant d’alerte allumé : « Défaillance de la chaîne cinématique » ou « Voyant moteur ».
- Perte de puissance ou lenteur : Difficulté à accélérer ou à déplacer des charges.
- Bruits inhabituels : Grincements, sifflements ou bruits de frottement provenant de la transmission ou des différentiels.
- Problèmes de passage des vitesses : Retard ou blocage dans le changement de vitesse, à-coups sur systèmes hydrostatiques.
- Surchauffe : Aiguille du moteur ou du fluide hydraulique dans la zone rouge.
- Fuites visibles : Rouge (transmission/hydraulique), noir (huile moteur), vert/orange (liquide de refroidissement).
- Fumée ou odeur de brûlé : Liquide surchauffé ou fuite sur composants chauds.
Garantie de la chaîne cinématique : ce qui est couvert et ce qui ne l’est pas
La plupart des fabricants proposent une garantie powertrain pour couvrir les réparations majeures. Aperçu général :
| Composants couverts | Période type | Non inclus |
|---|---|---|
| Bloc moteur & pièces internes (pistons, vilebrequin) | 3–5 ans / 3 000–5 000 h | Filtres, fluides, courroies, flexibles |
| Boîtier de transmission & engrenages/embrayages internes | 3–5 ans / 3 000–5 000 h | Refroidisseurs externes, supports, modules de contrôle |
| Organes finaux & essieux | 3–5 ans / 3 000–5 000 h | Joints, soufflets, joints homocinétiques |
| Boîte de transfert & pompes hydrauliques | 3–5 ans / 3 000–5 000 h | Commandes électroniques, conduites externes |
Important : La garantie peut être annulée si le calendrier d’entretien constructeur n’est pas respecté, si des fluides ou filtres incorrects sont utilisés ou si la machine est modifiée.
Conclusion
Connaître les causes et symptômes d’une panne de chaîne cinématique et effectuer un entretien régulier protège le moteur et améliore la fiabilité. En cas de réparation, connaître sa couverture de garantie et privilégier des pièces de rechange de qualité permet de mieux contrôler les coûts et de réduire les interruptions d’exploitation.
