Ce guide fournit des schémas clairs de courroies de plateau de coupe John Deere, les références de pièces d’origine (OEM) et des conseils de remplacement pour les plateaux populaires de 42″, 48″ et 54″ (notamment les modèles D105, D130, D140, L120, etc.). Nous vous aiderons à trouver les informations adéquates pour remettre rapidement votre tondeuse en service.

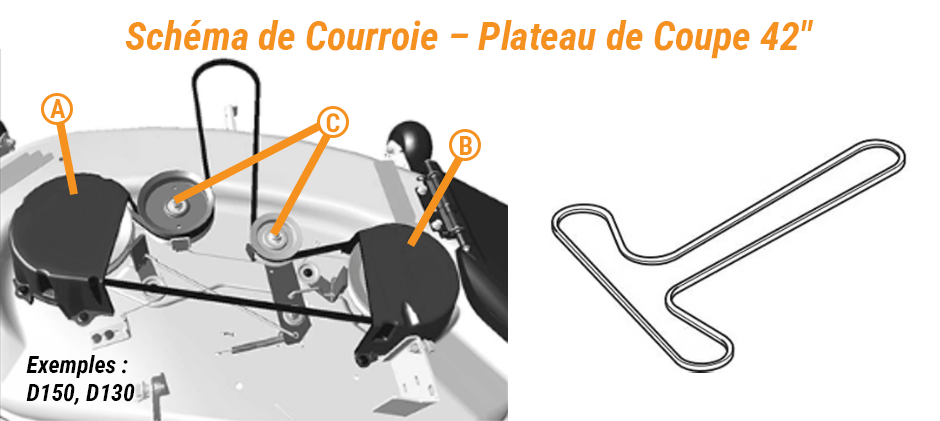

Schéma de courroie de plateau de coupe John Deere 42 pouces
Le plateau de coupe de 42 pouces est l’une des dimensions les plus répandues. On le retrouve sur de nombreux tracteurs de pelouse de la série 100. Bien que les modèles puissent légèrement différer, le cheminement de la courroie est souvent identique pour les tondeuses partageant cette taille de plateau.
Schéma de courroie John Deere D105 & Schéma de courroie John Deere D130
Les modèles John Deere D105 et D130 utilisent tous deux le même plateau de coupe Edge™ Cutting System de 42 pouces. Par conséquent, ils partagent la même courroie et le même schéma de cheminement.
- Référence OEM : GX20072
- Cheminement de la courroie : La courroie s’étend de la poulie de prise de force (PDF) du moteur jusqu’au plateau de coupe. Elle enroule les deux poulies de lame (A et B) ainsi que la poulie tendeuse (C). Veillez à ce que la face en V s’insère dans les poulies de la gorge trapézoïdale et que la face plate repose sur la poulie tendeuse lisse.
- Conseils de remplacement de la courroie : Commencez par couper le moteur et désengager la prise de force. Utilisez une clé ou une barre de force pour faire pivoter le bras tendeur et détendre la courroie. Retirez l’ancienne courroie, puis contrôlez chaque poulie à la main. Elles doivent tourner de manière fluide, sans bruit ni jeu. Si une poulie présente un point dur ou du jeu, remplacez-la avant d’installer la nouvelle courroie. Acheminez la nouvelle courroie GX20072 conformément au schéma. Assurez-vous qu’elle est correctement positionnée dans la gorge de chaque poulie, puis relâchez lentement le tendeur.

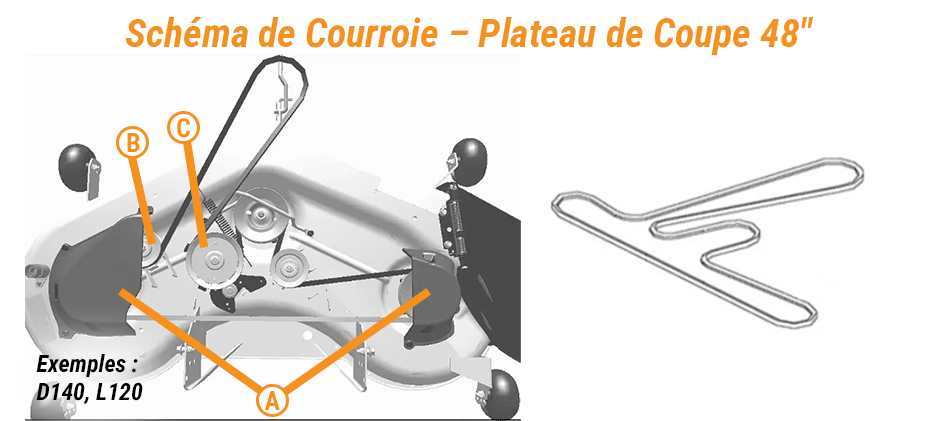

Schéma de courroie de plateau de coupe John Deere 48 pouces
De taille supérieure au modèle de 42 pouces, le plateau de 48 pouces est un choix populaire pour les terrains plus grands. Il offre une largeur de coupe supérieure et équipe divers tracteurs de pelouse ainsi que des tondeuses à rayon de braquage zéro (Zero-Turn).
Schéma de courroie John Deere D140 & Schéma de courroie John Deere L120
Le John Deere D140 et les modèles récents du L120 partagent une conception de plateau de 48 pouces et une courroie commune.
- Référence OEM : GX21833 (Il s’agit de la référence actuelle, qui monte également sur les anciens modèles équipés à l’origine de la référence GX20305).
- Cheminement de la courroie : La courroie s’enroule autour des trois poulies de palier de lame. Elle passe par un bras tendeur et une poulie fixe pour maintenir une tension adéquate. Vérifiez toujours que la courroie est bien logée dans la gorge en V de chaque poulie de palier (A) et qu’elle contourne les poulies enrouleuses (B et C) comme indiqué sur le schéma.
- Conseils de remplacement de la courroie : Utilisez une clé à douille ou une barre de force pour déplacer le bras tendeur et détendre la courroie. Une fois la courroie détendue, retirez-la des poulies. Avant de poser la nouvelle courroie, nettoyez l’herbe, la saleté et les débris accumulés sur le plateau et dans les gorges des poulies. L’accumulation de débris peut provoquer le patinage, le déraillement ou l’usure prématurée de la courroie.

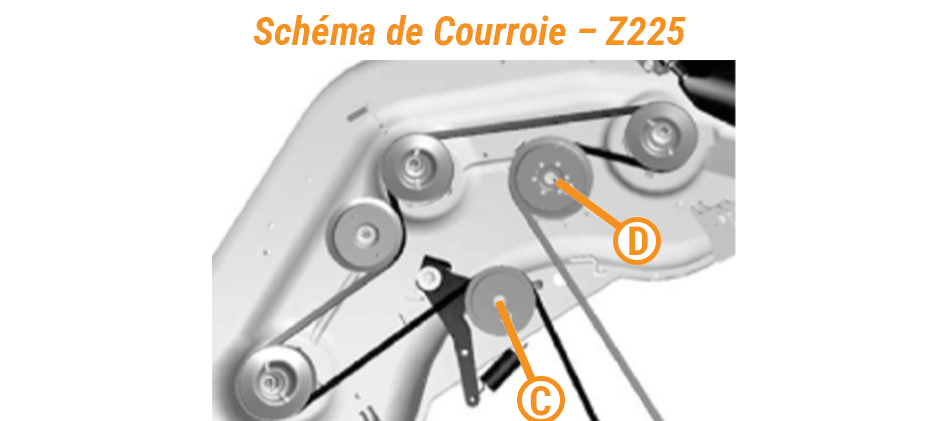

Schéma de courroie John Deere Z225
La John Deere Z225 est une tondeuse à rayon de braquage zéro. Son plateau de coupe de 48 pouces présente une configuration de courroie et une procédure de remplacement légèrement différentes.
- Référence OEM : GY20571
- Étapes de remplacement de la courroie : La procédure est ici plus complexe.
- Sécurité avant tout : Garez la tondeuse sur une surface plane, serrez le frein de stationnement et attendez le refroidissement complet du moteur et du pot d’échappement. Nous vous recommandons de débrancher la batterie par mesure de sécurité.
- Accès à la courroie : Vous devez retirer les carters de protection de la courroie. Ils sont généralement fixés par plusieurs boulons (A) maintenant les carters gauche et droit (B). Une fois ces carters retirés, vous aurez une vue dégagée sur la courroie et les poulies.
- Relâchement de la tension : Desserrez l’écrou (C) et le boulon (D) des poulies tendeuses. Cela créera le mou nécessaire pour retirer l’ancienne courroie.
- Démontage et inspection : Retirez délicatement la courroie de toutes les poulies. Inspectez-la pour détecter toute craquelure, effilochage ou glaçage. Vérifiez également le bon fonctionnement des poulies et du bras tendeur.
- Installation de la nouvelle courroie : Nettoyez soigneusement le dessus du plateau. Acheminez la nouvelle courroie comme indiqué sur le schéma. Un point essentiel consiste à s’assurer que le guide-courroie (E) s’engage correctement dans l’orifice correspondant (F) du bras tendeur (G). Ce guide empêche la courroie de sauter en cours de fonctionnement. Une fois la courroie en place, resserrez les poulies tendeuses et remontez les carters de protection.
Avertissement de sécurité : Plusieurs de ces composants sont soumis à la tension de ressorts puissants. Portez toujours des lunettes de protection et utilisez des outils adaptés lors de toute intervention sur les bras tendeurs et les ressorts afin d’éviter tout risque de blessure.
Schéma de courroie de plateau de coupe John Deere 54 pouces
Conçu pour les grands terrains, le plateau de 54 pouces équipe souvent les tracteurs haut de gamme de la série X. Ces plateaux peuvent comporter un système à double courroie plus complexe : une courroie primaire reliant le moteur au plateau, et une courroie secondaire entraînant les lames.

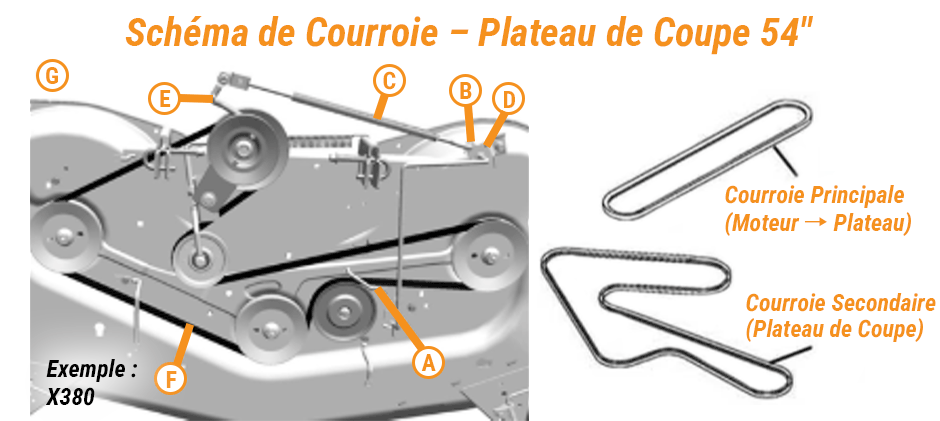

Schéma de courroie John Deere X380
Le John Deere X380 équipé d’un plateau de 54 pouces illustre parfaitement ce système à courroie d’entraînement secondaire. Le schéma et les instructions ci-dessous se concentrent sur le remplacement de cette courroie secondaire (courroie de plateau).
Référence OEM : M169486 (Courroie secondaire de plateau) ; M169485 (Courroie primaire)
Remplacement de la courroie primaire (Moteur au plateau)
Cette courroie va de l’embrayage de prise de force (PDF) du moteur jusqu’à la poulie d’entrée principale du plateau de coupe. Elle peut souvent être remplacée sans démonter l’ensemble du plateau, mais l’intervention s’effectue sous le tracteur.
- Préparation : Garez le tracteur sur une surface plane, serrez le frein de stationnement et laissez refroidir complètement le moteur et le pot d’échappement. Abaissez le plateau de coupe à sa position la plus basse.
- Relâchement du tendeur de la courroie d’entraînement : Retirez la protection de la machine et le carter arrière du plateau. Localisez la longue tige de tension située sur le côté du plateau de coupe.
Remplacement de la courroie secondaire (Courroie de plateau)
Cette courroie se trouve entièrement sur le dessus du plateau de coupe. Elle assure la rotation des trois lames. Son remplacement est une opération complexe qui nécessite la dépose du plateau de coupe.
- Préparation : Déposez complètement le plateau de coupe du tracteur pour accéder à la courroie secondaire. Commencez par détacher la courroie d’entraînement primaire de la prise de force (PDF) du moteur.
- Démontage des carters : Une fois le plateau déposé et posé sur un plan de travail adapté, retirez les différents carters en plastique protégeant les poulies.
- Relâchement de la tension : Localisez l’ensemble tendeur à ressort. Vous devez retirer la goupille de verrouillage (B) pour détacher la tige de tension (C) de son support (D). Cette action libérera la majeure partie de la tension de la courroie.
- Démontage de la courroie : La tension principale étant libérée, vous pouvez pivoter le bras tendeur (E) à la main pour donner suffisamment de mou et faire sortir la courroie secondaire (F) de toutes les poulies.
- Installation de la nouvelle courroie : Nettoyez l’herbe et les débris du plateau et des gorges des poulies. Acheminez la nouvelle courroie M169486 en suivant le schéma. Assurez-vous qu’elle passe sous la tige de tension (C) et qu’elle s’insère correctement dans la gorge de chaque poulie. Si nécessaire, déplacez à nouveau le bras tendeur pour engager la courroie sur la dernière poulie. Reconnectez la tige de tension, remettez la goupille de verrouillage et réinstallez les carters de protection avant de remonter le plateau sur le tracteur.
Avertissement de sécurité : Ce système utilise un ressort puissant. Soyez extrêmement prudent lors du détachement de la tige de tension. Portez des protections oculaires et maîtrisez le mouvement du bras tendeur pour éviter qu’il ne se rabatte brusquement.
Comment déterminer la taille de votre plateau de coupe John Deere ?
Vous hésitez sur la taille de votre plateau (42, 48 ou 54 pouces) ? Voici plusieurs moyens simples pour l’identifier :
- Vérifiez l’étiquette du plateau : La plupart des plateaux de coupe John Deere comportent une étiquette indiquant la taille, par exemple « EDGE 42 ».
- Vérifiez le modèle de votre tondeuse : Le numéro de modèle donne une bonne indication. Par exemple, le D140 est généralement équipé d’un plateau de 48 pouces. Toutefois, certains modèles ont été vendus avec différentes options de plateau ; ne vous fiez donc pas uniquement au numéro de modèle.
- Vérifiez le numéro de série du plateau : Chaque plateau de coupe possède son propre numéro d’identification du produit (PIN). La plaque signalétique se trouve généralement sur le dessus ou le côté du plateau. Utilisez ce numéro PIN pour retrouver le modèle et la taille exacts du plateau.
- Mesurez la largeur de coupe : En cas de doute, mesurez la largeur de coupe. Prenez la mesure entre l’extrémité de la lame extérieure gauche et l’extrémité de la lame extérieure droite. Ne mesurez pas le carter métallique lui-même. La valeur obtenue doit être proche de 42, 48 ou 54 pouces.
- Craquelures ou bords effilochés : Inspectez la courroie à la recherche de craquelures, d’effilochages, de câbles apparents ou de zones lustrées. Ce sont des signes d’usure prononcés.
- Mauvaise qualité de coupe : Si la hauteur de l’herbe est irrégulière ou si la tondeuse laisse des bandes non coupées, la courroie glisse peut-être et empêche les lames de tourner à leur plein régime.
- Sifflement ou grincement : Un grincement ou un sifflement lors de l’embrayage des lames indique souvent une courroie usée ou détendue.
- Vibrations excessives : Une courroie usée ou endommagée peut générer des vibrations anormales au niveau du plateau de coupe.
- Sauts de courroie fréquents : Si la courroie déraille constamment des poulies, elle est probablement détendue ou usée et doit être remplacée.
Conclusion
L’utilisation du schéma de cheminement et de la référence de pièce John Deere adéquats facilite grandement l’intervention. Si vous recherchez une courroie de plateau ou d’autres pièces de rechange adaptables pour John Deere, FridayParts propose un large choix de pièces adaptables pour John Deere et de nombreuses autres marques. Trouvez rapidement la pièce dont vous avez besoin et remettez votre matériel en service.
