Bride de montage
La plupart des pompes hydrauliques de tracteur suivent les normes de bride SAE. Cependant, certains tracteurs compacts européens et japonais utilisent des dispositions métriques ; ne partez donc pas du principe qu’elles sont identiques.
Effectuez ces vérifications simples pour la bride :
- Comptage des trous de fixation – La plupart des pompes utilisent des motifs de montage à 2 ou 4 boulons.
- Mesure de l’entraxe – Vérifiez la distance centre à centre entre chaque trou de fixation.
- Mesure du diamètre du centrage (épaulement) – Il s’agit du rebord en relief sur la face de la pompe qui garantit un alignement parfait. Une infime différence de taille empêchera la pompe de s’appuyer à plat et de se monter correctement.
Arbre d’entraînement
L’arbre d’entraînement transfère la puissance du moteur à la pompe. Si l’arbre ne correspond pas exactement, la pompe ne s’enclenchera pas correctement ou risque de se coincer et de céder sous la charge. Identifiez votre type d’arbre et mesurez-le en conséquence :
- Arbres cannelés – Comptez le nombre de dents (couramment 9, 11 ou 13 dents) et mesurez le diamètre extérieur des cannelures.
- Arbres clavetés – Mesurez le diamètre total de l’arbre, la longueur de l’arbre et la largeur de la rainure de clavette.
- Arbres coniques (courants sur les tracteurs européens) – Mesurez la grande extrémité, la petite extrémité et la longueur totale du cône.
Orifices d’admission et de refoulement hydrauliques
L’orifice d’admission aspire l’huile du réservoir, et l’orifice de sortie (refoulement) envoie l’huile sous pression vers les distributeurs hydrauliques du tracteur.
Règle importante : N’utilisez jamais de ruban Téflon sur les filetages hydrauliques. De petits fragments de ruban peuvent se détacher, pénétrer dans le circuit hydraulique, obstruer les orifices réduits des valves et bloquer l’ensemble du système. Utilisez du produit d’étanchéité oléo-étanche spécifique ou des pompes équipées de joints en caoutchouc intégrés.
| Type de filetage d’orifice | Comment l’identifier |
|---|---|
| O-Ring Boss (ORB) | Filetage droit avec une gorge pour joint torique. |
| National Pipe Thread (NPT) | Filetage conique qui se resserre à l’installation. |
| BSPP / Métrique | Filetage droit, très répandu sur de nombreux tracteurs européens et japonais. |
| Bride divisée (Split Flange) | Quatre boulons de fixation autour de l’orifice. |
Vérifier les caractéristiques de performance de la pompe
Même si la nouvelle pompe s’adapte parfaitement sur le plan physique, elle doit toujours correspondre aux spécifications de performance de votre tracteur. Vérifiez systématiquement son débit, sa cylindrée et sa pression maximale de service.
Cylindrée et débit
La cylindrée représente le volume d’huile refoulé par la pompe à chaque tour. Le débit est la quantité d’huile fournie sur une durée donnée. Si la cylindrée est trop faible, votre chargeur, votre direction ou votre attelage 3 points fonctionnera très lentement. Si elle est trop élevée, le système hydraulique réagira de manière excessivement rapide et sollicitera davantage le moteur.
Pression maximale
Assurez-vous que votre pompe de rechange possède une pression maximale nominale égale ou supérieure à celle de votre pompe d’origine. Ne montez jamais une pompe ayant une pression maximale inférieure à la pression requise par le système de votre tracteur.
Conseils d’installation pour une nouvelle pompe hydraulique
Si votre ancienne pompe hydraulique a cédé en raison de dommages mécaniques internes — tels que des pièces métalliques usées, des dents d’engrenage cassées ou des pistons endommagés —, de minuscules limailles métalliques se seront dispersées dans tout le circuit hydraulique du tracteur.
Si vous vous contentez de boulonner directement une nouvelle pompe, ces particules métalliques seront réaspirées dans le composant neuf. Elles rayeront les engrenages neufs et votre pompe neuve pourrait tomber en panne après seulement quelques heures d’utilisation.
- Vidangez et rincez l’intégralité du circuit hydraulique : Cette étape est cruciale pour garantir la propreté de l’ensemble. Videz complètement le réservoir d’huile hydraulique. Rincez chaque flexible, vérin et corps de distributeur avec de l’huile hydraulique propre pour éliminer les débris métalliques laissés par la pompe défectueuse.
- Remplacez tous les filtres : Changez les filtres d’aspiration et de retour par des neufs. Si votre tracteur est équipé d’Crépine d’aspiration réutilisable à l’intérieur du réservoir, déposez-la et nettoyez-la soigneusement avec un solvant adapté.
- Amorcez et pré-lubrifiez la nouvelle pompe : Ne démarrez jamais une pompe à sec. Avant de raccorder les conduites, versez de l’huile hydraulique propre directement dans l’orifice d’admission de la pompe, puis faites tourner l’arbre d’entraînement à la main plusieurs fois. Cela permet d’enduire l’ensemble des engrenages internes et des joints lors du premier démarrage du tracteur.
- Effectuez un essai à bas régime (ralenti) : Vérifiez l’absence de fuites et assurez-vous de la fluidité des mouvements hydrauliques. Démarrez le tracteur et laissez-le tourner au ralenti. Actionnez doucement le chargeur, l’attelage 3 points et les autres commandes hydrauliques pour purger l’air emprisonné dans les conduites. Ne montez pas le moteur dans les tours et ne le soumettez pas à de lourdes charges tant que l’air n’est pas totalement purgé du circuit.
Aide-mémoire pour la compatibilité rapide de la pompe
Utilisez ce tableau de référence rapide pour noter vos mesures avant de contacter un fournisseur ou de passer commande en ligne.
| Spécification | Valeur de mon ancienne pompe | Pourquoi c’est important |
|---|---|---|
| Type de pompe | ex. Engrenages, Pistons, Palettes | Détermine la conception mécanique interne et l’efficacité. |

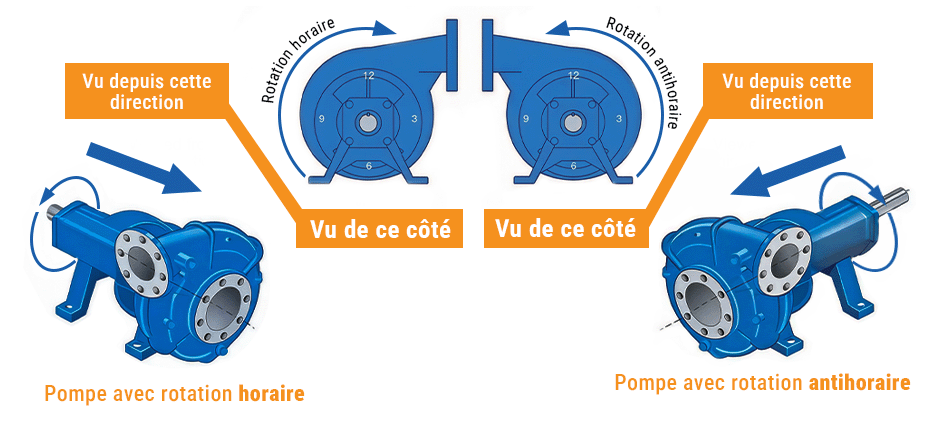

| Sens de rotation | Horaire (CW / Droite) ou Antihoraire (CCW / Gauche) | Critique. Faire tourner la pompe à l’envers la détruit instantanément. |
| Style de bride de montage | ex. SAE A 2 Trous, Métrique | Correspond à l’interface de montage physique sur le tracteur. |
| Dia. de centrage (épaulement) | ex. 3,25 pouces (82,5 mm) | Aligne l’arbre de la pompe de manière concentrique avec le pignon d’entraînement. |
| Type et taille d’arbre | ex. 9 cannelures, claveté droit 5/8″ | Détermine la manière dont la puissance est transmise par le moteur. |
| Orifices d’admission / refoulement | ex. 7/8″-14 UNF (ORB), 3/4″ NPT | Garantit un raccordement étanche à vos flexibles existants. |
| Pression max. nominale | ex. 3 000 PSI (207 bars) | Doit être égale ou supérieure au réglage du limiteur de pression (clapet de décharge). |
Si vous recherchez une pompe de rechange de haute qualité et parfaitement adaptable, découvrez la gamme complète de pompes hydrauliques sur FridayParts. Il vous suffit de saisir la marque et le modèle de votre tracteur, ou l’ensemble des caractéristiques physiques présentées ci-dessus. Vous y trouverez des pompes fiables et économiques pour maintenir votre matériel en parfait état de fonctionnement. Puis-je opter pour une pompe à débit plus élevé afin d’accélérer les mouvements du chargeur ? C’est possible, mais il ne faut pas en abuser. Si vous augmentez trop le débit, vos flexibles hydrauliques ne pourront pas suivre. L’huile va surchauffer et le tracteur subira une perte de puissance moteur. Limitez-vous à une pompe offrant un débit (GPM / L/min) supérieur de seulement 10 à 15 % par rapport à l’originale. Pour aller au-delà, vous devrez également mettre à niveau vos distributeurs hydrauliques et le système de refroidissement. Pourquoi ma nouvelle pompe émet-elle un sifflement ou un hurlement strident ? Ce bruit strident ou ce hurlement indique presque toujours un phénomène de cavitation. La pompe ne reçoit pas suffisamment d’huile et aspire de l’air. Vérifiez si la conduite d’aspiration est obstruée, si la crépine du réservoir est colmatée ou s’il y a une prise d’air au niveau du raccord du flexible d’aspiration. Que faire si la plaque signalétique de mon ancienne pompe a totalement disparu ? L’absence de plaque n’est pas un problème pour trouver le bon modèle. Identifiez la bride de montage, mesurez l’arbre d’entraînement, notez la taille des orifices ainsi que le type de filetage, puis confirmez le sens de rotation. Les revendeurs spécialisés comme FridayParts disposent de vastes tableaux de correspondance croisée. Ils peuvent faire coïncider l’ensemble de vos dimensions physiques avec la pompe adéquate pour votre modèle de tracteur.Besoin d’une pompe de rechange fiable ?
