La courroie d’entraînement (aussi appelée courroie de transmission ou courroie hydraulique) transfère la puissance du moteur vers la transmission hydrostatique. Celle-ci entraîne ensuite les roues de la tondeuse. Si vous cherchez la courroie qui entraîne les lames, consultez plutôt le schéma de la courroie de coupe, car son cheminement est différent de celui de la courroie d’entraînement. Nous avons rassemblé les schémas de courroie d’entraînement des tondeuses Toro TimeCutter. Vous trouverez également des guides de remplacement étape par étape pour les modèles les plus courants.
Schéma de la courroie d’entraînement des Toro TimeCutter 42
De nombreuses personnes recherchent un schéma de courroie d’entraînement en fonction de la largeur du carter de coupe, par exemple 42 pouces. Cependant, le cheminement de la courroie d’entraînement dépend de la conception du châssis et du modèle de la tondeuse, et non de la taille du carter. Vous trouverez ci-dessous deux modèles TimeCutter de 42 pouces courants, avec des dispositions de courroie d’entraînement différentes.

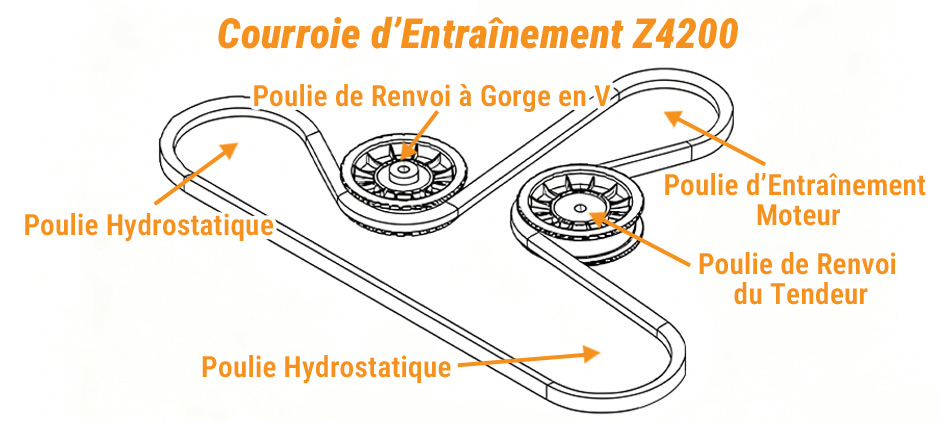

Schéma de la courroie d’entraînement de la Toro TimeCutter Z4200
La Toro TimeCutter Z4200 utilise une transmission spécifique. Son système possède donc un cheminement de courroie unique. Comme l’indique son schéma de pièces détachées, il utilise deux poulies tendeuses à gorge en V pour guider et tendre la courroie.
Dans ce système, la courroie trapézoïdale relie plusieurs composants clés :
- Poulie motrice du moteur : Montée sur le vilebrequin du moteur, cette poulie alimente l’ensemble du système d’entraînement. Elle entraîne la courroie et la met en mouvement.
- Poulies hydrostatiques : Il s’agit des deux grandes poulies situées au-dessus des transmissions hydrostatiques droite (RH) et gauche (LH). La courroie entraîne chaque transmission indépendamment, ce qui permet le déplacement et le braquage à zéro (Zero-Turn).
- Poulie enrouleuse fixe à gorge en V : Il s’agit d’une poulie enrouleuse fixe autour de laquelle passe la face interne, c’est-à-dire le côté en V, de la courroie. Elle guide la courroie et maintient un angle d’attaque correct vers les poulies hydrostatiques.
- Poulie tendeuse à gorge en V : Cette poulie est également une poulie enrouleuse à gorge en V. Elle est montée sur un bras pivotant, appelé bras tendeur. Un ressort tendeur tire sur ce bras et fait rentrer la poulie vers l’intérieur afin de maintenir une tension constante dans tout le système. Contrairement à d’autres conceptions qui exercent une pression sur le dos de la courroie, ce tendeur agit sur sa face interne, du côté en V.

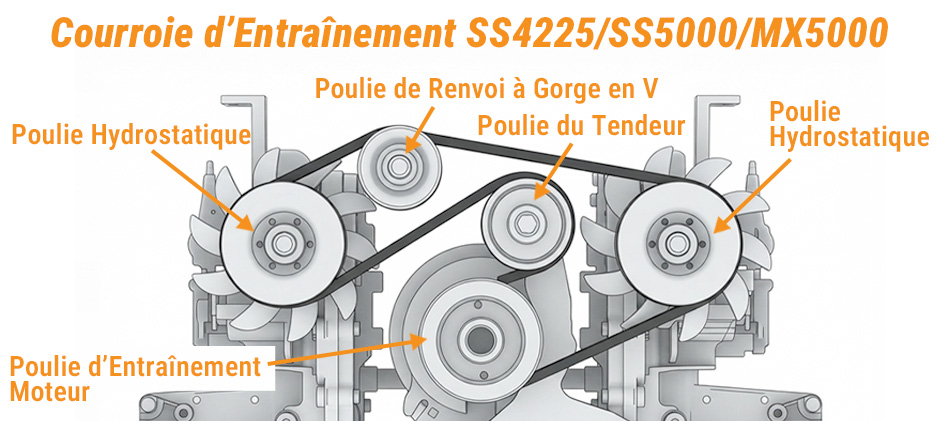

Schéma de la courroie d’entraînement de la Toro TimeCutter SS4225
Bien que la TimeCutter SS4225 possède un carter de coupe de 42 pouces, son cheminement de courroie d’entraînement est différent. Ce même cheminement est également utilisé sur plusieurs autres modèles TimeCutter, y compris certains modèles équipés de carters de coupe plus larges.
Voici comment les poulies fonctionnent ensemble dans ce système :
- Poulie motrice du moteur : Il s’agit de la poulie principale reliée au moteur. Elle entraîne la courroie.
- Poulies hydrostatiques : Ces deux grandes poulies entraînent les transmissions hydrostatiques gauche et droite. Sur de nombreux modèles SS, elles sont également équipées d’ailettes de refroidissement. Celles-ci aident à réduire la chaleur pendant le fonctionnement.
- Poulie enrouleuse à gorge en V : Cette poulie fixe guide la courroie en appuyant sur sa face interne, c’est-à-dire le côté en V. Elle maintient la courroie sur la bonne trajectoire entre la poulie motrice du moteur et les poulies hydrostatiques.
- Poulie enrouleuse plate (tendeur) : Cette poulie est montée sur un bras articulé sous tension de ressort. Elle appuie sur la surface extérieure, ou face plate, de la courroie. Elle applique une tension constante pour maintenir la courroie tendue et l’empêcher de sortir des autres poulies.
Schéma de la courroie d’entraînement des Toro TimeCutter 50
On pourrait penser que les modèles TimeCutter de 50 pouces utilisent une disposition de courroie d’entraînement différente. En réalité, le cheminement de la courroie dépend de la série et du châssis de la tondeuse, et non de la taille du carter de coupe. De nombreux modèles de 50 pouces partagent donc le même schéma de courroie d’entraînement que la SS4225 de 42 pouces.
Schéma de la courroie d’entraînement des Toro TimeCutter SS5000 et MX5000
Les modèles Toro TimeCutter SS5000 et MX5000 utilisent le même cheminement de courroie d’entraînement. Il s’agit également du même agencement que celui de la SS4225 présenté ci-dessus.
Si vous possédez l’un de ces modèles, utilisez simplement le schéma et la description du cheminement de la SS4225. La disposition de la courroie étant basée sur la série et le châssis de la tondeuse plutôt que sur la taille du carter, le même cheminement s’applique aux trois modèles.
Comment remplacer la courroie d’entraînement d’une Toro TimeCutter ?
Remplacer la courroie d’entraînement n’est pas difficile si vous procédez étape par étape. La principale difficulté consiste à faire passer correctement la nouvelle courroie dans un espace restreint. Pour votre sécurité, débranchez le câble de bougie et serrez le frein de stationnement avant de commencer.
- Accéder à la courroie : Vous pouvez accéder à la courroie par l’arrière de la tondeuse. Retirez l’écran thermique ou le carter de protection de la courroie afin d’avoir une vue dégagée et d’atteindre facilement les poulies.
- Relâcher la tension de la courroie : Repérez le bras du galet tendeur. Placez une clé à douille ou une barre de force sur le boulon central de la poulie tendeuse. Faites ensuite pivoter le bras à l’encontre du ressort pour relâcher la tension. Un pied-de-biche peut également être utilisé, mais une clé est généralement plus pratique et offre un meilleur contrôle.
- Retirer l’ancienne courroie : Une fois la tension relâchée, faites glisser la courroie pour la sortir des poulies. Il est souvent plus simple de commencer par l’une des poulies hydrostatiques ou par la poulie tendeuse. Observez attentivement le cheminement de la courroie pendant que vous la retirez.
- Installer la nouvelle courroie : C’est l’étape la plus importante. Une erreur fréquente consiste à mal positionner la courroie sur la poulie motrice du moteur, qui est peu visible. Commencez par vérifier que la courroie est parfaitement installée dans la gorge de la poulie motrice du moteur. Faites-la ensuite passer autour des deux poulies hydrostatiques et de la poulie enrouleuse fixe. Enfin, tirez le bras tendeur vers l’arrière et glissez la courroie sur la poulie tendeuse.
- Vérifier la courroie et tester la tondeuse : Assurez-vous que la courroie est parfaitement installée sur chaque poulie et qu’elle suit le bon cheminement. Relâchez lentement le bras tendeur afin que le ressort tende la courroie. Rebranchez le câble de bougie, démarrez la tondeuse et vérifiez que le système d’entraînement fonctionne correctement.
Quels sont les signes d’une courroie d’entraînement défectueuse ?
Les courroies d’entraînement ne sont pas éternelles. La chaleur, les frottements et la tension constante finissent par les user avec le temps. Soyez attentif aux signes suivants. Ils peuvent indiquer qu’un remplacement est nécessaire :
- Perte de puissance de traction : Votre tondeuse manque de reprise, peine dans les pentes ou avance à peine. Cela indique généralement que la courroie patine.
- Grincements ou couinements aigus : Un fort couinement lorsque vous actionnez le levier d’avancement indique presque toujours que la courroie patine ou qu’elle est désalignée.
- Traces d’usure visibles : Inspectez la courroie pour repérer d’éventuelles fissures, des zones vitrifiées ou durcies, des bords effilochés ou des morceaux de caoutchouc manquants. Tout dommage visible indique que la courroie doit être remplacée.
- Vibrations anormales : Une courroie usée ou déformée peut provoquer de fortes vibrations dans toute la tondeuse pendant son fonctionnement.
- La courroie saute fréquemment : Si la courroie est détendue ou étirée, elle ne reste plus correctement sous tension. Elle peut alors sortir régulièrement des poulies.
En résumé
Tous les schémas présentés ci-dessus correspondent à des schémas de courroies d’entraînement pour tondeuses Toro à braquage zéro (Zero-Turn). Avec le schéma adapté et en suivant ces étapes, le remplacement d’une courroie usée reste une opération simple que vous pouvez effectuer vous-même.
