Choisir une mauvaise taille de filtre à air pour un moteur d’engin tout-terrain ne provoque généralement pas une panne immédiate — mais une défaillance progressive et silencieuse. Un filtre légèrement inadapté peut laisser passer de la poussière au niveau du joint, provoquer une usure du média filtrant par frottement, ou restreindre le débit d’air au point de réduire la puissance et d’augmenter la consommation de carburant.
Dans ce guide, nous expliquons comment déterminer la taille correcte en fonction de l’ajustement, du type d’étanchéité et des besoins en débit d’air — afin que votre pelle hydraulique, tracteur, chargeuse ou groupe électrogène respire un air propre, sans immobilisation imprévue.
Quelle est la taille correcte du filtre pour votre moteur ?
Pour vos équipements, la « bonne taille » ne se résume pas au diamètre et à la hauteur. La taille correcte d’un filtre à air est celle qui :
- S’insère dans le boîtier sans forcer
- Assure une étanchéité à 360° au niveau du joint ou du joint radial
- Correspond à la géométrie d’entrée/sortie (diamètre intérieur/extérieur et type de fond)
- Fournit le débit d’air prévu avec une perte de charge acceptable
- Offre une capacité de rétention des poussières adaptée à vos conditions de travail
Cette définition est importante, car ces moteurs aspirent de grands volumes d’air. FridayParts indique qu’une pelle diesel peut aspirer environ 680 m³ d’air par heure (≈ 400 CFM). Ainsi, un léger défaut d’étanchéité peut entraîner une ingestion significative de poussière en une seule journée de travail.
Ils signalent également qu’un système de filtration obstrué ou de mauvaise qualité peut réduire la puissance moteur jusqu’à 12 % et augmenter la consommation de carburant de 8 % dans des conditions difficiles.
La taille = dimensions + type d’étanchéité
La plupart des éléments de filtration d’admission moteur pour engins tout-terrain appartiennent à quelques formats physiques courants :
- Éléments cylindriques (ronds) avec extrémités ouvertes ou fermées
- Éléments à joint radial (joint interne serré sur un tube de sortie)
- Éléments plats (plus fréquents dans certains compartiments spécifiques)
- Élément principal + élément de sécurité (interne) dans un boîtier à deux étages
Si votre machine utilise un élément principal et un élément de sécurité, la « taille » comprend les deux — car l’élément interne doit s’ajuster correctement à l’élément externe et au boîtier.
Liste de contrôle des mesures
Utilisez ce tableau lorsque vous disposez de l’ancienne pièce.
| À mesurer | Comment mesurer | Pourquoi c’est important |
|---|---|---|
| Longueur totale | D’une extrémité à l’autre (hors mousse amovible) | Trop long : ne rentre pas ; trop court : risque de jeu |
| Diamètre extérieur (DE) | Point le plus large de l’enveloppe | Doit s’insérer sans frottement |
| Diamètre intérieur (DI) | Ouverture interne | Doit correspondre au tube central ou à l’élément de sécurité |
| DE/DI du joint + profondeur | Mesurer la zone d’étanchéité | La plupart des erreurs proviennent d’un défaut de joint |
| Type d’extrémité | Ouvert/ouvert, ouvert/fermé, axial ou radial | Mauvais type = pas d’étanchéité |
| Dimensions élément de sécurité | DI/DE/longueur | Mauvaise taille = risque d’écrasement ou de contournement |
Comment choisir la bonne taille de filtre à air ?
Nous recommandons une méthode étape par étape afin d’éviter l’erreur la plus coûteuse : le passage d’air non filtré.
Étape 1 : Identifier la machine et le système d’admission
Commencez par :
- Modèle de l’équipement et numéro de série (si disponible)
- Modèle du moteur
- Modèle du boîtier d’admission (souvent déterminant)
Pourquoi ? Une même famille de moteurs peut être montée avec différents systèmes d’admission selon l’application ou la configuration.
Étape 2 : Démonter l’élément existant et vérifier
Avant de mesurer, recherchez :
- Référence imprimée sur l’élément
- Indicateur de restriction (si présent)
- Traces de poussière côté « air propre » (signal d’alerte)
- Déformations (plis écrasés, forme ovale, fond arraché)
En cas de poussière côté propre, vérifiez aussi les surfaces d’étanchéité et les colliers.

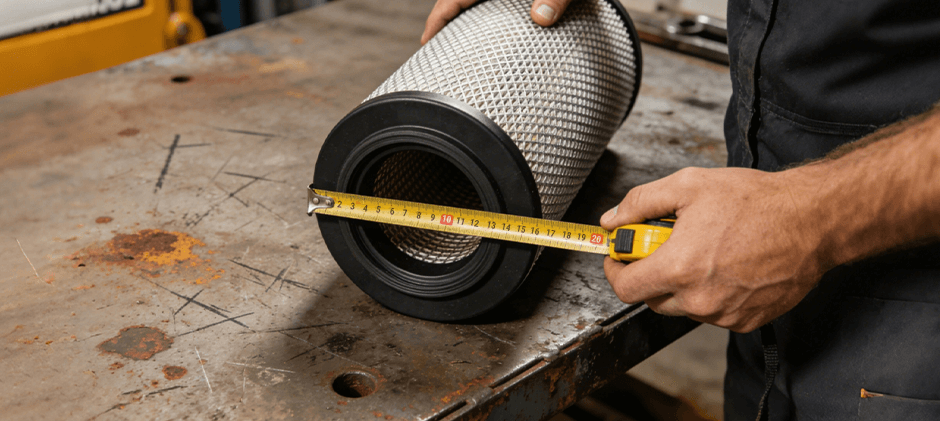

Étape 3 : Mesurer l’ancien élément
Utilisez idéalement un pied à coulisse. À défaut, un mètre reste préférable à une estimation.
Conseils pratiques :
- Mesurez le DE dans deux directions
- Mesurez séparément la zone de joint
- Pour un joint radial, mesurez le diamètre interne du joint
Étape 4 : Confirmer le type de joint et le fond
Deux filtres peuvent avoir les mêmes dimensions externes mais être incompatibles si :
- L’un est axial (joint plat) et l’autre radial
- La profondeur du joint diffère
- L’extrémité est fermée alors que vous avez besoin d’une ouverte
Un équivalent « proche » peut être risqué en environnement très poussiéreux.
Étape 5 : Vérifier que la taille ne limite pas le débit d’air
Un élément plus grand offre généralement plus de surface filtrante et moins de restriction, mais le boîtier impose souvent des contraintes.
Approche recommandée :
- Respecter les dimensions prévues par le constructeur
- Utiliser un indicateur de restriction
- Remplacer selon la perte de charge et les conditions réelles
FridayParts indique que les intervalles d’entretien varient de 250 à 1 000 heures, avec contrôle anticipé en environnement très poussiéreux. Leur recommandation générale est un remplacement autour de 500 heures, voire plus tôt en conditions extrêmes.
Étape 6 : Commander auprès d’une source fiable
Après confirmation des dimensions et du type de joint, vous pouvez commander en toute confiance.
En phase de planification, il peut être utile de consulter un catalogue complet comme la sélection de filtres à air FridayParts, puis de filtrer par catégorie moteur. Cela facilite la gestion d’un parc machines varié.
Conseils rapides pour un bon montage
- Nettoyez le boîtier avant installation
- Vérifiez l’alignement du tube de sortie et des colliers
- Ne forcez jamais l’élément
- Vérifiez la trace de compression du joint
- Évitez le soufflage excessif à l’air comprimé
- Remplacez l’élément de sécurité selon le planning
- Utilisez l’indicateur de restriction si disponible
FAQ
1) Peut-on installer un filtre plus grand pour améliorer le débit ?
Uniquement si le boîtier est conçu pour cela et que l’étanchéité est parfaite. Sinon, le risque de fuite est supérieur au bénéfice.
2) Si le DE et la longueur correspondent, est-ce la bonne pièce ?
Pas nécessairement. Vérifiez :
- Type de joint (radial ou axial)
- Diamètre et profondeur du joint
- Configuration des extrémités
- Interface interne avec le tube de sortie
3) Si la machine semble manquer de puissance ?
Vérifiez tout le circuit d’admission : préfiltre, durites, colliers, boîtier. Une filtration obstruée peut réduire les performances et augmenter la consommation. Utilisez un indicateur de restriction pour confirmer.
4) À quelle fréquence remplacer l’élément ?
Entre 250 et 1 000 heures selon les conditions. En moyenne : environ 500 heures, voire plus tôt en environnement poussiéreux.
5) Faut-il aussi remplacer le filtre d’habitacle ?
Oui. La poussière qui encrasse l’admission moteur affecte aussi la cabine. Beaucoup d’opérateurs remplacent les deux lors des grandes révisions pour limiter les immobilisations.
Conclusion
Choisir la bonne taille de filtre à air pour un moteur d’engin tout-terrain ne consiste pas à se contenter de dimensions « à peu près compatibles ». Il faut le bon type d’étanchéité, la bonne configuration d’extrémité et un montage sans contrainte — car la poussière non filtrée peut causer des dommages importants à long terme.
