Dans notre guide précédent, vous avez appris à diagnostiquer les codes défaut CAT. Dans ce guide, vous allez découvrir comment effectuer le dépannage des codes défaut Caterpillar. Votre mission consiste à transformer le diagnostic en solution en trouvant la pièce de rechange fiable qui permettra à votre machine de reprendre le travail.
3 vérifications préalables à effectuer avant la réparation
Avant d’aborder les codes spécifiques, vous devez savoir qu’un code défaut est un symptôme et non un diagnostic définitif. Remplacer immédiatement une pièce est un pari risqué. La cause la plus fréquente des codes de défaut électriques n’est pas le composant lui-même, mais le circuit qui y mène. Suivez toujours cette logique en trois étapes :
- Le code indique un circuit, pas seulement une pièce. Un code FMI signalant une « tension supérieure ou inférieure à la normale » signifie que le module de commande du moteur (ECM) détecte une valeur électrique hors spécifications. Le problème peut provenir du capteur, mais aussi d’un fil en court-circuit, d’un connecteur corrodé ou d’une absence d’alimentation ou de masse.
- Inspectez le circuit. Le faisceau électrique est le système nerveux de votre machine. Avant de conclure qu’un composant est défectueux, inspectez toujours le câblage et les connecteurs afin de détecter toute usure, corrosion, humidité ou détérioration. Un simple « test de secouement » du faisceau peut souvent révéler une connexion intermittente.
- Différenciez les problèmes électriques des problèmes mécaniques. Certains codes (comme FMI 01 ou FMI 18) indiquent un véritable problème de performance de la machine (par exemple « données inférieures à la normale »). Le capteur fonctionne souvent parfaitement ; il vous avertit d’un problème mécanique réel, comme une faible pression d’huile ou une faible pression de carburant. Remplacer le capteur dans ce cas est non seulement une perte d’argent, mais aussi une démarche risquée, car cela ne traite pas la cause profonde du problème.
Avec cet état d’esprit, vous êtes désormais prêt à traiter les codes les plus courants et à effectuer un dépannage efficace des codes défaut Caterpillar.
5 codes défaut Caterpillar courants : méthodes de dépannage
1. Le gardien du moteur : CID 0100
Code : CID 0100 – Capteur de pression d’huile moteur FMI courants :
- Défauts électriques : FMI 03 (Tension supérieure à la normale), FMI 04 (Tension inférieure à la normale)
- Défaut de performance : FMI 01 (Données inférieures à la plage normale)
Ce que votre machine essaie de vous dire :
- FMI 03/04 : l’ECM détecte une valeur électrique impossible provenant du circuit du capteur.
- FMI 01 : le capteur indique correctement que la pression d’huile moteur est dangereusement basse. Il s’agit d’une alerte critique.
Procédure de dépannage d’un technicien :
- Pour le FMI 01 (faible pression) : ARRÊTEZ ! Ne faites pas fonctionner le moteur.
- Vérifiez immédiatement le niveau d’huile moteur.
- Vérifiez la pression à l’aide d’un manomètre mécanique. C’est l’étape la plus importante. Si le manomètre confirme une faible pression, vous êtes confronté à un problème mécanique grave (par exemple une pompe à huile défectueuse, des paliers usés ou une crépine d’aspiration d’huile obstruée). Ne remplacez pas le capteur.
- Si le manomètre indique une pression correcte mais que le code persiste, le capteur peut fournir une lecture erronée.
Pour les FMI 03/04 (défaut électrique) :
- Inspection : vérifiez si le connecteur du capteur présente de la corrosion ou des broches desserrées.
- Test du câblage : débranchez le capteur. Vérifiez si le faisceau présente un court-circuit à la masse (provoquant un FMI 04) ou un court-circuit vers une source d’alimentation (provoquant un FMI 03). Sur la plupart des systèmes CAT, un fil de signal coupé provoque également un FMI 03.
- Vérification de l’alimentation : assurez-vous que le capteur reçoit bien une alimentation de 5 V ou 8 V provenant de l’ECM.
La solution FridayParts : si, et seulement si, vous avez exclu un véritable problème de pression (pour le FMI 01) et confirmé que le câblage et l’alimentation sont en bon état (pour les FMI 03/04), le remplacement du capteur de pression d’huile moteur est alors la bonne solution finale.
2. Le surveillant de température : CID 0110
- Code : CID 0110 – Capteur de température du liquide de refroidissement moteur
- FMI courants : FMI 03 (Tension supérieure à la normale), FMI 04 (Tension inférieure à la normale)
- Ce que votre machine essaie de vous dire : l’ECM a perdu son « thermomètre ». Il reçoit un signal électrique incohérent et ne peut plus se fier à la lecture de la température du liquide de refroidissement, ce qui affecte l’injection de carburant, la vitesse du ventilateur et la protection du moteur.
Procédure de dépannage d’un technicien :
- Inspection : vérifiez si le connecteur à deux broches du capteur est endommagé ou corrodé. Ces connecteurs sont souvent exposés et sujets à des problèmes.
- Test du câblage : débranchez le capteur et l’ECM. Vérifiez la continuité des deux fils et assurez-vous qu’il n’y a aucun court-circuit entre eux ou à la masse.
- Test du capteur (facultatif) : un capteur de température du liquide de refroidissement est une thermistance. Vous pouvez vérifier sa résistance à l’aide d’un multimètre. La résistance doit varier progressivement en fonction de la température (par exemple en le réchauffant dans votre main). Une valeur de résistance infinie ou un court-circuit indique un capteur défectueux.
La solution FridayParts : après avoir confirmé que le faisceau électrique est en bon état, le remplacement du capteur de température du liquide de refroidissement moteur constitue une solution simple et efficace. Cette pièce restaure une consommation de carburant optimale, les performances du moteur et la protection contre la surchauffe.
3. Le moniteur du rythme du moteur : CID 0190
- Code : CID 0190 – Capteur principal de régime moteur
- FMI courants : FMI 02 (Données erratiques ou incorrectes), FMI 08 (Signal anormal)
- Ce que votre machine essaie de vous dire : l’ECM reçoit un signal de « battement » du moteur faible, parasité ou inexistant. Ce signal, qui lit les dents du volant moteur, est essentiel pour le calage de l’injection et le calcul du régime moteur.
Procédure de dépannage d’un technicien :
- Inspection physique : il s’agit de la cause de défaillance la plus fréquente. Déposez le capteur et inspectez son extrémité magnétique afin de détecter la présence de débris métalliques. Toute limaille ou saleté peut perturber le signal. Nettoyez le capteur puis réinstallez-le.
- Vérification de l’entrefer : assurez-vous que le capteur est correctement installé et que l’entrefer entre la pointe du capteur et les dents du volant moteur respecte les spécifications du fabricant. Un entrefer trop important entraîne un signal faible.
- Intégrité du faisceau électrique : inspectez le câblage, en particulier aux endroits où il est fixé ou acheminé à proximité de composants chauds ou soumis à des vibrations. Effectuez un « test de secouement » sur le faisceau tout en surveillant les données de diagnostic afin de détecter d’éventuelles coupures intermittentes.
- Test du câblage : vérifiez la continuité et l’absence de courts-circuits dans le faisceau à deux fils reliant le capteur à l’ECM.
La solution FridayParts : si le capteur est propre, que l’entrefer est correct et que le câblage est en bon état, il est probable que la bobine interne du capteur soit défectueuse. Le remplacement du capteur de vitesse fournira le signal propre et stable dont votre ECM a besoin pour assurer un fonctionnement fluide et fiable.
4. Le gardien du système d’alimentation : CID 0094
- Code : CID 0094 – Capteur de pression d’alimentation en carburant
- FMI courants : FMI 03 (Tension supérieure à la normale), FMI 04 (Tension inférieure à la normale). (Recherchez également des codes de performance tels que FMI 18 – Données modérément faibles.)
- Ce que votre machine essaie de vous dire : l’ECM reçoit soit un signal électrique invalide (FMI 03/04), soit une information indiquant que la pression de carburant fournie par la pompe d’alimentation est trop faible (codes de performance).
Procédure de dépannage d’un technicien :
- Pour une perte de puissance et des codes de performance (comme le FMI 18) :
- REMPLACEZ LES FILTRES À CARBURANT. Il s’agit de la cause n°1 d’une faible pression de carburant. Commencez toujours par cette étape avant tout autre diagnostic.
- Vérifiez l’absence de prises d’air dans les conduites de carburant (en particulier du côté aspiration) et assurez-vous que le réservoir de carburant ne crée pas de dépression.
- Vérifiez les performances de la pompe de transfert ou de la pompe d’alimentation en carburant.
- Pour les codes électriques (FMI 03/04) :
- Suivez la procédure de diagnostic électrique standard : inspectez le connecteur, vérifiez le câblage afin de détecter d’éventuels courts-circuits ou coupures, et contrôlez l’alimentation électrique du capteur.
La solution FridayParts : avant de soupçonner une défaillance majeure de la pompe, commencez toujours par les filtres. Si vous êtes confronté à un défaut électrique (FMI 03/04) et que le câblage a été confirmé en bon état, le remplacement du capteur de pression de carburant est l’étape logique suivante pour rétablir une surveillance précise de votre système d’alimentation.
5. Le problème d’alimentation électrique : CID 0651
- Code : CID 0651 – Solénoïde d’injecteur du cylindre n°1
- FMI courants : FMI 05 (Courant inférieur à la normale / Circuit ouvert), FMI 06 (Courant supérieur à la normale / Circuit à la masse)
- Ce que votre machine essaie de vous dire : il existe un problème électrique avéré dans le circuit du solénoïde d’injecteur du cylindre n°1. L’ECM ne peut pas commander l’injecteur, ce qui provoque un raté d’allumage sur ce cylindre.
Procédure de dépannage d’un technicien :
1. Inspectez le faisceau électrique : le faisceau des injecteurs, en particulier à l’endroit où il traverse le cache-culbuteurs, constitue un point de défaillance très fréquent. Vérifiez les connecteurs à l’intérieur et à l’extérieur du cache-culbuteurs afin de détecter toute contamination par l’huile, des broches desserrées ou des dommages.

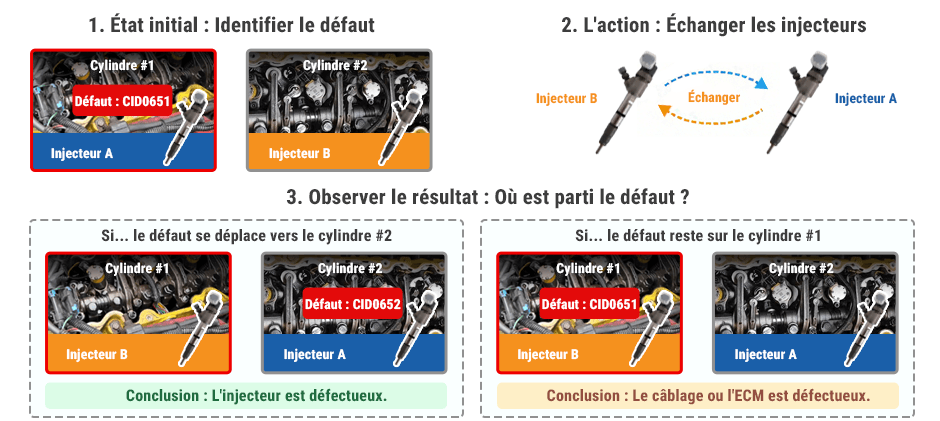

2. Le test d’inversion (le test décisif) : ce test permet de déterminer avec une certitude absolue si la panne provient de l’injecteur ou du câblage.
- Échangez l’injecteur du cylindre n°1 avec celui du cylindre n°2.
- Effacez les codes défaut et faites tourner le moteur.
- Si le code défaut se déplace vers le CID 0652 (injecteur du cylindre n°2), cela prouve que l’injecteur lui-même est défectueux.
- Si le code défaut reste le CID 0651 sur le cylindre n°1, le problème provient du faisceau électrique ou de l’ECM.
3. Test du câblage : si le défaut reste sur le même cylindre, effectuez des tests de continuité et de court-circuit à la masse sur les deux fils de l’injecteur reliant l’ECM au cache-culbuteurs.
Solution FridayParts : Si le test d’échange confirme que l’injecteur est en cause, son remplacement est la seule solution. Cette réparation est plus complexe, mais elle permet de rétablir la puissance, d’assurer un fonctionnement régulier du moteur et de prévenir des dommages à long terme.
