Un code P0402 affiché à l’écran indique un problème précis : un débit excessif de gaz d’échappement recyclés dans le moteur. L’air frais se retrouve étouffé. Résultat : perte de puissance, fumée noire à l’échappement et passage potentiel en mode dégradé. Ce code apparaît régulièrement sur le matériel diesel : pelles mécaniques, bulldozers, chargeuses, tracteurs et moissonneuses-batteuses. Remplacer directement la vanne EGR est souvent le premier réflexe, mais c’est généralement une erreur. Un simple nettoyage de la vanne et des durites du capteur résout la majorité des cas. Cet article détaille les causes du code P0402, comment l’identifier et la procédure de réparation étape par étape.
4 symptômes courants
Le code P0402 ne passe pas inaperçu : le moteur vous fait très vite comprendre que quelque chose ne va pas. Voici les signes qui ne trompent pas :
- Perte de puissance : vous la ressentirez lorsque la machine peine lors des travaux de terrassement, en montée ou durant de fortes sollicitations hydrauliques. Le moteur n’arrive pas à maintenir son régime sous charge. La raison est simple : les gaz d’échappement prennent la place de l’air frais qui devrait entrer dans les cylindres. Moins d’oxygène signifie moins de puissance à chaque temps moteur.
- Fumée noire à l’échappement : signe d’une combustion incomplète due au manque d’oxygène frais. La fumée est généralement dense et sombre, surtout à l’accélération ou sous forte charge. Il ne s’agit pas seulement d’un problème de pollution, mais d’un gaspillage de carburant et d’une perte d’efficacité.
- Ralenti instable ou calages : le moteur peut brouter au ralenti ou caler complètement, en particulier lors des démarrages à froid quand le besoin en air frais est maximal. Une vanne EGR bloquée en position ouverte laisse passer trop de gaz d’échappement au ralenti, perturbant fortement la combustion.
- Passage en mode dégradé (mode sécurité) : certains calculateurs réduisent le régime et le couple pour protéger le moteur et les systèmes anti-pollution. La productivité s’en trouve limitée tant que le problème n’est pas résolu. La machine reste utilisable, mais ne peut pas fonctionner à pleine capacité.
Chacun de ces symptômes pointe directement vers le système EGR. Le moteur manque d’air frais, et le calculateur (ECU) le détecte.
Quelles sont les causes du code P0402 ?
Les engins de chantier et d’agronomie travaillent dans des conditions qui accélèrent les pannes du système EGR, bien plus que sur les véhicules routiers. Voici les trois causes principales :
Encrassement par la calamine (fonctionnement à faible charge)
Ces équipements passent souvent des heures au ralenti : en attente de camions, lors du positionnement de charges ou pendant les déplacements sur site. À de faibles températures de combustion, les gaz créent une suie humide qui adhère à la tige de la vanne EGR. Cette couche de calamine s’accumule avec le temps. Elle finit par surmonter la force du ressort de rappel et maintient la vanne partiellement ouverte. Cela suffit à déclencher le code P0402. La vanne n’a pas besoin d’être totalement coincée : une simple ouverture minime laisse passer trop de gaz et induit le calculateur en erreur. La calamine s’accumule aussi sur le siège de la vanne, l’empêchant de se fermer étanchément, même si l’actionneur fonctionne.
Dégâts dus aux vibrations sur la tuyauterie
Les pelles, bulldozers et chargeuses évoluent sur des terrains accidentés. Les vibrations constantes endommagent les conduits métalliques et les raccordements en caoutchouc. Des microfissures apparaissent au niveau des soudures au fil du temps, et les colliers de serrage se desserrent. Une fuite, même minime, sur le circuit EGR fausse totalement le calcul du débit. Le calculateur attend une valeur de pression précise ; si la mesure ne correspond pas, il enregistre le défaut. Cette cause est souvent négligée car la fuite peut être invisible à l’œil nu. Une fissure qui ne s’ouvre que sous l’effet de la chaleur et de la pression est particulièrement difficile à détecter.
Prises de pression du capteur colmatées

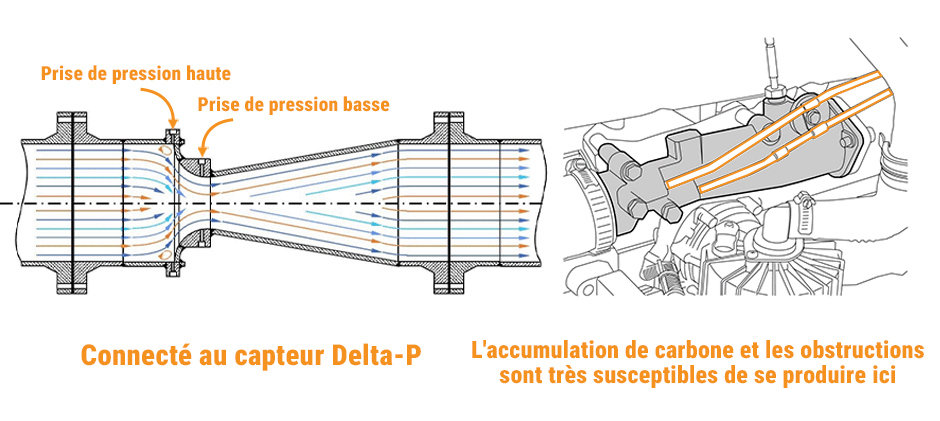

Le capteur de pression différentielle (Delta-P) mesure la différence de pression de part et d’autre d’un tube Venturi dans le circuit EGR. Les petites durites reliant ce capteur au Venturi sont très fines (environ le diamètre d’une mine de crayon). Les particules de suie et l’humidité s’y mélangent pour former une boue. Avec le temps, cette boue durcit et bouche complètement les conduits. Le capteur envoie alors une valeur de pression élevée même lorsque la vanne EGR est fermée. Le calculateur interprète cette mesure comme un débit d’échappement excessif et déclenche un faux code P0402. C’est l’une des pannes les plus fréquentes et les plus mal diagnostiquées. De nombreux techniciens remplacent le capteur sans contrôler les durites, pour constater que le nouveau capteur indique exactement la même erreur.
Causes moins fréquentes
Bien que les trois points ci-dessus représentent la majorité des cas, d’autres problèmes peuvent déclencher ce code :
- Un capteur Delta-P défectueux envoyant une tension incorrecte malgré des durites propres.
- Un problème d’étalonnage du logiciel du calculateur sur certains modèles de moteurs.
- Une contre-pression à l’échappement causée par un filtre à particules (FAP) colmaté.
Comment résoudre le code P0402 : Étape par étape
Évitez le remplacement de pièces au hasard. Suivez cette procédure méthodique pour identifier la cause réelle :
Étape 1 : Commencer par l’analyse des données en direct (Live Data)
Branchez une valise de diagnostic de poids lourd/TP sur la prise diag. Observez deux paramètres au ralenti :
- La position commandée de la vanne EGR vs la position réelle (retour d’information).
- La tension du capteur Delta-P.
Si la commande affiche 0 % mais que la position réelle indique que la vanne est ouverte, celle-ci est bloquée mécaniquement. Si la tension du capteur Delta-P reste élevée alors que la vanne est commandée en fermeture, le problème provient très probablement de durites bouchées ou d’un capteur HS. Les données en direct éliminent les incertitudes. Notez les valeurs avant d’effacer le code : cela vous donnera une référence après réparation.
Étape 2 : Inspecter la tuyauterie et les raccordements
Avant de démonter quoi que ce soit, effectuez un contrôle visuel :
- Fissures ou traces de suie sur les tuyaux du refroidisseur EGR.
- Zone ramollie, gonflement ou craquelures sur les raccordements en caoutchouc.
- Colliers desserrés (très fréquents sur les machines sujettes aux fortes vibrations).
Cette inspection prend 5 minutes et permet de résoudre de nombreux cas. Un collier desserré ou une durite fendue coûte bien moins cher à réparer que le remplacement complet d’une vanne. Portez une attention particulière au niveau du refroidisseur EGR sur le tuyau du collecteur d’admission, une zone soumise à d’importantes contraintes thermiques et vibratoires.
Étape 3 : Nettoyer les conduits du capteur Delta-P
Si la tuyauterie est en bon état, passez aux durites du capteur. Débranchez les tubes métalliques au niveau du Venturi. Pulvérisez du nettoyant solvant anti-calamine dans les orifices. Utilisez de l’air comprimé pour souffler dans les conduits en prenant soin de ne jamais orienter le jet d’air vers la membrane du capteur pour ne pas l’endommager. Remontez l’ensemble et effacez le code défaut. Faites tourner la machine pour vérifier si le défaut revient. S’il ne réapparaît pas, le problème est réglé. Dans le cas contraire, passez à l’étape suivante. (Note : un court essai en charge est parfois nécessaire, le simple ralenti ne suffisant pas toujours à redéclencher le défaut).
Étape 4 : Tester et nettoyer la vanne EGR
À l’aide de l’outil de diagnostic, forcez l’ouverture et la fermeture de la vanne EGR. Vous devez entendre un claquement métallique net lorsque la vanne vient se plaquer sur son siège. Si la vanne réagit lentement ou ne se ferme pas complètement, démontez-la pour la nettoyer.

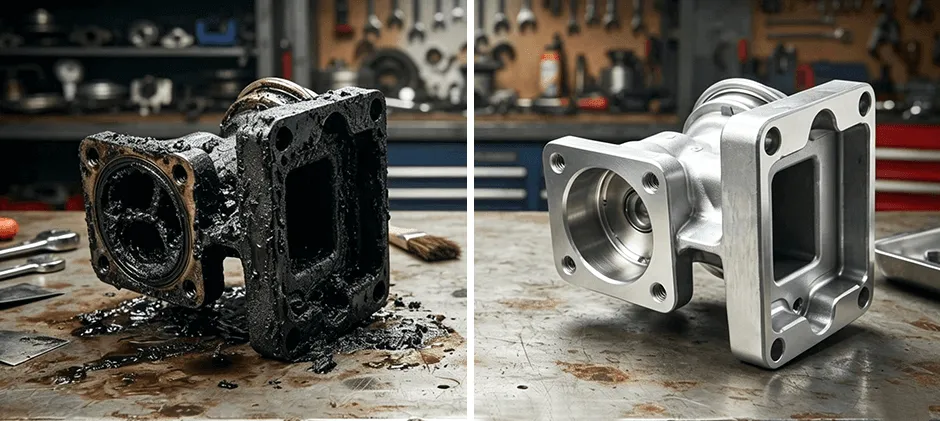

Faites tremper le corps de la vanne dans du solvant décapant pour calamine — ne submergez jamais l’actionneur électronique ou le solénoïde. Grattez et brossez la portée et le siège de la vanne jusqu’à ce qu’ils s’ajustent parfaitement sans aucun jour. Si le ressort de rappel a perdu sa tension ou si l’actionneur est endommagé, le remplacement du bloc de vanne EGR s’impose. Ne tentez pas de réparer un actionneur endommagé ; il tombera de nouveau en panne rapidement. Au remontage, utilisez systématiquement un joint neuf et respectez les couples de serrage préconisés.
Étape 5 : Contrôler le faisceau et les connecteurs
Les vibrations sur le matériel de chantier mettent l’électricité à rude épreuve. Inspectez chaque connecteur du circuit EGR :
- Broches reculées ou déformées.
- Traces de corrosion sur les fiches.
- Fils dénudés ou frottant contre des parties métalliques.
Un fil coupé ou un faux contact peut provoquer un fonctionnement intermittent de la vanne et déclencher le code P0402. Réparez les câblages endommagés ou remplacez les connecteurs si nécessaire. Manipulez et bougez doucement le faisceau lors du contrôle pour déceler les faux contacts invisibles lorsque le câble est fixe.
Tableau de synthèse pour le diagnostic
| Étape de diagnostic | Ce qu’il faut contrôler | Ce que cela indique |
|---|---|---|
| 1. Données en direct | Position commandée vs réelle, tension Delta-P | Vanne grippée ou problème de signal capteur |
| 2. Inspection visuelle | Tuyauterie, raccordements, colliers | Fuites causées par les vibrations |
| 3. Nettoyage des conduits | Prises de pression du capteur Delta-P | Conduits bouchés faussant la mesure |
| 4. Test de la vanne EGR | Réactivité et fermeture de la vanne | Encrassement par la calamine ou HS actionneur |
| 5. Contrôle électrique | Connecteurs, broches, état des câbles | Pannes électriques dues aux vibrations |
Prévention pour le long terme
Éviter le retour du code P0402 est plus simple que de le réparer à répétition. Voici les bonnes pratiques à adopter :
- Limiter le temps au ralenti inutile : évitez de laisser tourner le moteur à vide plus de 10 minutes. Le fonctionnement à faible charge produit la suie humide responsable de l’encrassement. Si un ralenti prolongé est inévitable, augmentez légèrement le régime moteur pour élever la température de combustion.
- Utiliser un carburant de qualité à faible teneur en soufre : un carburant de mauvaise qualité accélère la formation de boues dans le système EGR. L’achat d’un bon carburant est vite rentabilisé. Analysez régulièrement le fioul/GNR stocké en cuve.
- Remplacer les filtres de recyclage des vapeurs d’huile (déshuileur / reniflard) : le brouillard d’huile mélangé aux suies forme un vernis très dur qui grippe les vannes EGR et bouche les durites. C’est capital pour les machines ayant beaucoup d’heures.
- Rapprocher les intervalles de nettoyage de l’EGR en milieu poussiéreux : la poussière combinée à la suie crée une pâte abrasive. En environnement extrême, un nettoyage préventif de la vanne EGR toutes les 500 heures peut être nécessaire.
- Entretenir le circuit de refroidissement : les refroidisseurs EGR peuvent s’encrasser ou se fissurer à l’intérieur. Un refroidisseur colmaté réduit le débit, tandis qu’un refroidisseur percé peut faire passer du liquide de refroidissement dans l’admission (fumée blanche) et endommager le moteur.
En résumé
Le code P0402 est récurrent sur le matériel professionnel diesel (pelles, chargeuses, bulldozers, tracteurs, moissonneuses). Ses causes principales sont l’encrassement par la calamine, les fuites liées aux vibrations et le colmatage des prises de pression. Une procédure de diagnostic méthodique via la valise et un contrôle visuel permettent de résoudre la plupart des cas sans remplacer des pièces inutilement.
