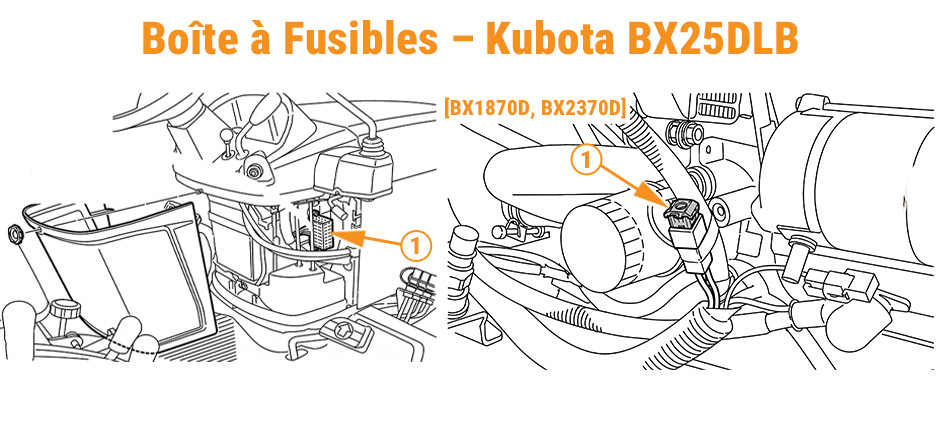

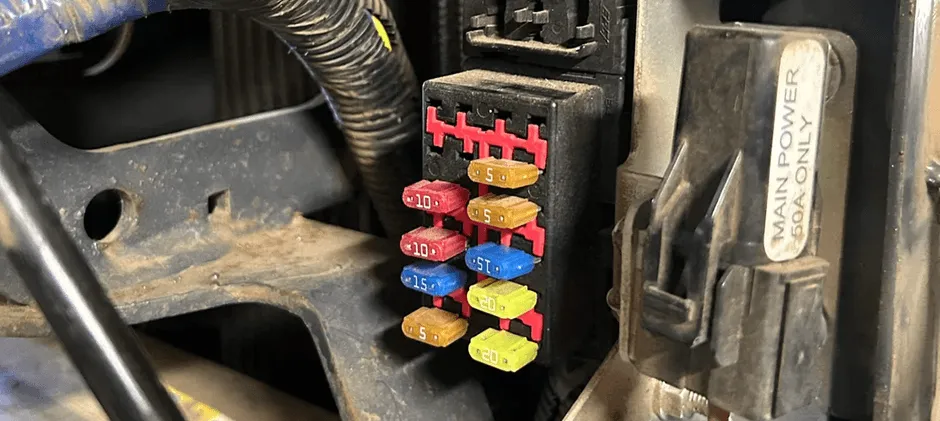

Le boîtier de fusibles des modèles BX se trouve généralement sous le capot, près de la zone électrique côté moteur. Le bloc principal et le fusible maître sont séparés ; il convient donc de contrôler les deux éléments lors d’un diagnostic.
Cette disposition compacte est courante sur les petits tracteurs. Elle rend l’inspection régulière des connexions de batterie, du faisceau de la prise 12 V et des circuits d’électrovanne plus importante qu’on ne le pense.
Le RTV900 intègre une spécificité technique souvent omise : certains véhicules Kubota utilisent simultanément des fusibles enfichables standard et des fusibles retardés (slow-blow).

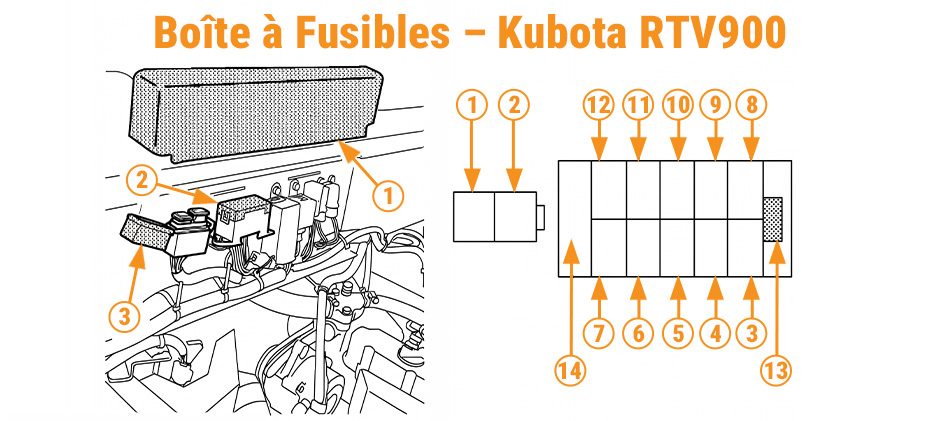

Liste des fusibles du RTV900
| N° de fusible |
Capacité |
Circuit protégé |
| 1 |
50A (retardé) |
Contacteur à clé |
| 2 |
60A (retardé) |
Alternateur |
| 3 |
15A |
Phares, feux arrière, tableau de bord |
| 4 |
5A |
Témoin de préchauffage |
| 5 |
10A |
Feux de détresse |
| 6 |
20A |
Moteur de ventilateur |
| 7 |
15A |
Solénoïde d’arrêt moteur |
| 8 |
15A |
Alternateur, feux stop, relais de ventilateur |
| 9 |
5A |
Tableau de bord, commande d’arrêt moteur |
| 10 |
10A |
Prise 12V |
| 11 |
10A |
Avertisseur sonore |
| 12 |
15A |
Phare de travail |
| 13 |
— |
Pince à fusibles |
| 14 |
Réserve |
5A, 10A, 15A, 20A |
Conseil d’entretien :
Les fusibles standard et les fusibles retardés ne sont pas interchangeables. Veillez à respecter scrupuleusement le type et le calibrage avant tout remplacement.
Comment remplacer un fusible sur un Kubota ?
Une fois le bon schéma identifié, le remplacement est une opération simple.
Procédure étape par étape :
- Garez la machine en toute sécurité et coupez le moteur.
- Retirez la clé de contact.
- Ouvrez le couvercle du boîtier de fusibles.
- Repérez le numéro d’emplacement et l’ampérage requis.
- Extrayez le fusible à l’aide d’une pince adaptée.
- Inspectez l’élément conducteur ou contrôlez la continuité au multimètre.
- Remplacez-le uniquement par un fusible de même calibrage.
- Testez le fonctionnement du circuit protégé.
Garder un coffret d’assortiment de fusibles et une pince dans sa boîte à outils permet de résoudre rapidement les pannes sur le terrain.
Quatre solutions face à une étiquette de boîtier effacée
Une étiquette illisible est un problème fréquent. L’accès au boîtier est parfois simple, mais l’absence de marquage rend le diagnostic complexe.

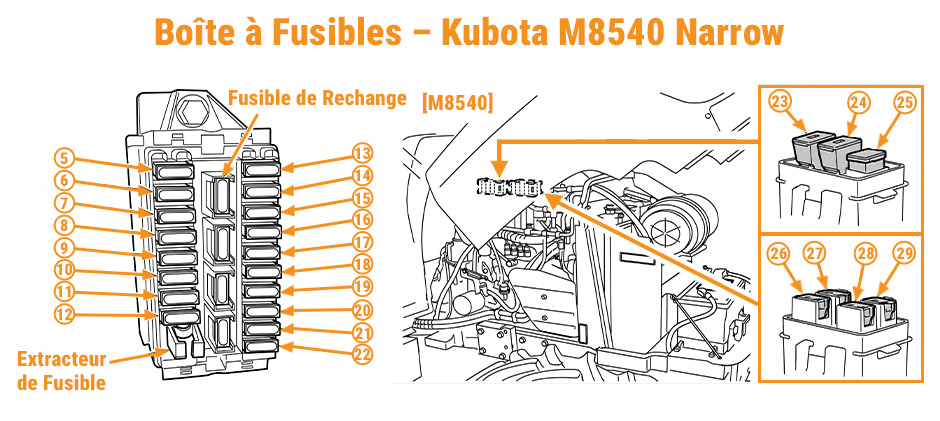

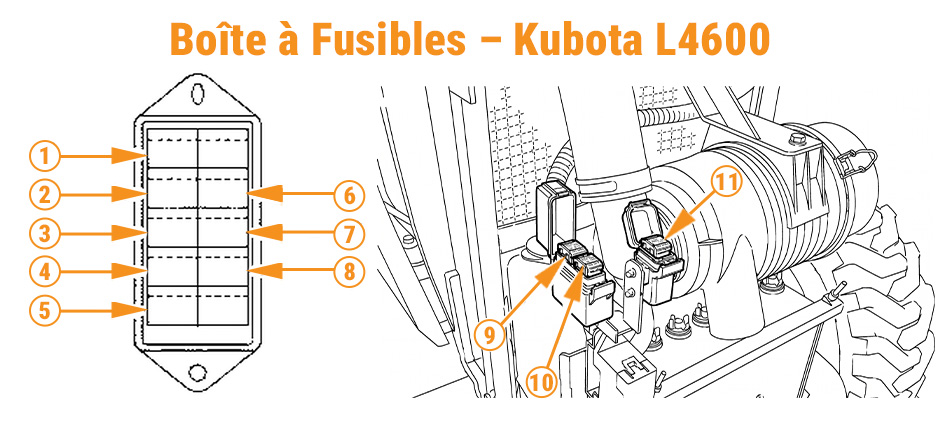

1. Identifier le panneau par sa forme et son nombre d’emplacements
Comparez le boîtier physique avec un manuel d’atelier ou une photo de référence. Observez notamment :
- Le nombre total d’emplacements
- La disposition des rangées
- La position des fusibles de réserve
- L’emplacement des fusibles principaux de fort ampérage
2. Utiliser le code couleur des fusibles comme repère
La couleur du corps en plastique indique le calibrage (par exemple : 5A, 10A, 15A, 20A). Toutefois, la couleur seule ne suffit pas, car plusieurs circuits distincts utilisent des intensités identiques.
3. Partir de la fonction en panne
Si le composant défaillant est clairement identifié, recherchez la panne de manière ciblée :
- Plus de phares
- Feux de détresse inopérants
- Autoradio hors service
- Ventilateur de climatisation à l’arrêt
- Phare de travail éteint
- Prise 12 V non alimentée
Recoupez ensuite le symptôme avec la liste des circuits protégés.
4. Créer un nouveau marquage préventif
Un peu de préparation permet d’éviter de perdre du temps lors des prochaines interventions :
- Imprimez un tableau récapitulatif
- Notez l’affectation dans le carnet d’entretien de la machine
- Collez une étiquette étanche à l’intérieur du couvercle
- Conservez une photo annotée sur votre téléphone
Que faire lorsqu’un fusible saute de manière répétée ?
Un fusible qui grille de façon répétée indique un dysfonctionnement sur le circuit et non un défaut du fusible lui-même.
Contrôles à effectuer :
- Vérifiez que le calibrage est conforme aux préconisations.
- Identifiez précisément l’ensemble des récepteurs connectés au circuit.
- Inspectez visuellement le faisceau électrique.
- Contrôlez les interrupteurs, les feux, les moteurs et les prises associés.
- Recherchez des traces d’humidité, de surchauffe ou de frottement sur l’isolant des câbles.
- Effectuez des mesures d’isolement et de continuité au multimètre.
Causes fréquentes de défaillance :
- Court-circuit à la masse
- Faisceau électrique endommagé ou pincé
- Relais interne collé ou défectueux
- Surcharge liée à un accessoire trop puissant
- Connecteur corrodé entraînant un échauffement
- Moteur électrique ou solénoïde en grippage
- Repiquage électrique non conforme
Une recherche de schéma est souvent déclenchée par un fusible grillé, mais ce dernier n’est généralement que le symptôme d’une anomalie plus profonde.
Comment ajouter un bloc de fusibles auxiliaire en toute sécurité ?
L’ajout d’équipements tels que des barres LED, des boîtiers de commande de pulvérisateur ou des prises supplémentaires nécessite une protection dédiée. Repiquer ces consommateurs sur un circuit d’origine risque de le surcharger.
Règles de l’art pour les circuits additionnels :
- Tirez une ligne d’alimentation directe depuis la batterie ou le plot principal.
- Installez un fusible maître de ligne au plus près de la source d’énergie.
- Insérez un relais de puissance commandé par le contacteur pour couper l’alimentation à l’arrêt.
- Cheminez le faisceau à l’écart des zones chaudes et des arêtes coupantes.
- Identifiez clairement chaque départ sur le nouveau bloc.
Applications idéales pour un boîtier secondaire :
- Phares de travail à LED additionnels
- Prises de charge USB
- Prise de puissance 12 V supplémentaire
- Boîtiers de commande d’outils
En résumé
Consulter le bon schéma de boîtier de fusibles permet de localiser rapidement le panneau, de comprendre sa structure, d’identifier le calibrage correct et d’associer chaque emplacement au composant correspondant. Cela simplifie la gestion des étiquettes usées, le remplacement des éléments grillés et le dépannage électrique général. Si vous devez remplacer des composants électriques ou de la connectique, FridayParts propose une gamme de pièces adaptables de qualité, garantissant une large compatibilité avec les matériels Kubota et autres engins de chantier.
