Dans le domaine de l’équipement lourd, la productivité se définit par la puissance et la précision. La transmission de votre machine constitue le cœur de son groupe motopropulseur : elle transforme la puissance brute du moteur en couple exploitable. Mais si la transmission en est le cœur, le bloc d’électrovannes (ou bloc hydraulique) en représente le cerveau et le système de commande.
Au sein de ce bloc métallique à la fois compact et complexe se trouve un véritable ordinateur hydraulique miniature. Il s’agit essentiellement d’une carte de circuit imprimé analogique alimentée par de l’huile : un réseau de soupapes, de canaux et d’électrovannes qui détermine instantanément et sans faille la façon dont votre bulldozer, votre pelle mécanique ou votre chargeuse se déplace, change de rapport et transfère sa puissance.
Comprendre ce composant essentiel vous aide à prévenir les temps d’arrêt coûteux, à diagnostiquer rapidement les problèmes de performance et à protéger votre investissement dans la transmission.

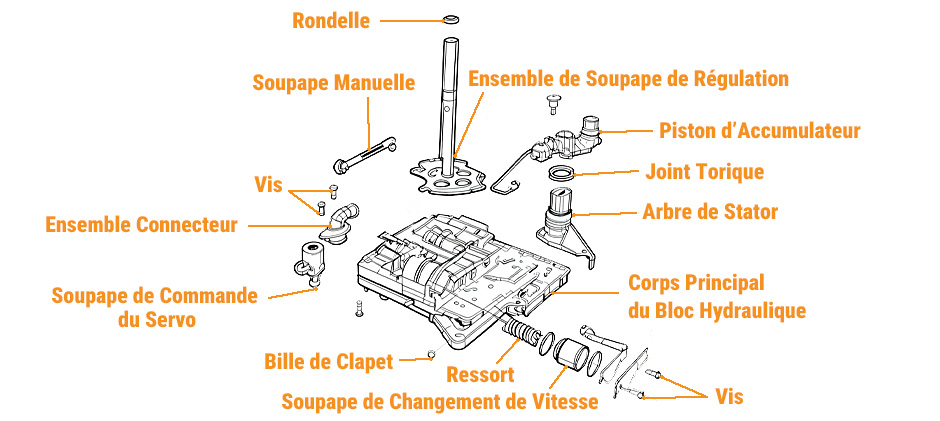

Qu’est-ce qu’un bloc d’électrovannes de transmission dans l’équipement lourd ?
Le bloc d’électrovannes de transmission est un module de commande hydraulique de haute précision. Généralement fabriqué en aluminium moulé, il se trouve à l’intérieur du carter d’huile de la transmission.
Au premier coup d’œil, il ressemble à un labyrinthe métallique parcouru de canaux usinés avec précision. Ces canaux usinés guident l’huile de transmission sous haute pression vers des points exacts en fonction des besoins.
À l’intérieur de ce labyrinthe, on retrouve :
- Les tiroirs hydrauliques : Des cylindres coulissants qui ouvrent et ferment les passages internes afin de réguler le débit d’huile.
- Les billes d’arrêt (clapets antiretour) : De petites soupapes unidirectionnelles qui maintiennent l’écoulement hydraulique dans la bonne direction.
- Les électrovannes (solénoïdes) : Des vannes à commande électrique qui convertissent les signaux numériques en variations analogiques de pression d’huile.
Vous pouvez comparer le bloc d’électrovannes à un calculateur à logique fluide.
Chaque passage fonctionne comme une piste de circuit imprimé, où le fluide remplace les électrons. C’est la pression, et non la tension, qui transporte le signal. Cela illustre parfaitement l’analogie hydraulique : le principe selon lequel les circuits hydrauliques se comportent comme des circuits électroniques. Chaque mouvement de votre machine passe par ce système autonome à fluide.
Comment fonctionne un bloc d’électrovannes de transmission ?
Voici ce qui se produit à chaque changement de rapport sur votre machine :
- Entrée des capteurs : Le module de commande de la transmission (TCM) et le calculateur moteur (ECU) collectent des données telles que la position de l’accélérateur, la charge, la vitesse et la température.
- Commande électronique : Le TCM décide de changer de rapport et envoie des signaux électriques précis aux électrovannes du bloc hydraulique. Une défaillance dans ce système peut déclencher des avertissements comme « Puissance moteur réduite ».
- Exécution hydraulique : Les électrovannes activées réorientent l’huile à travers des canaux spécifiques. La pression hydraulique applique ou libère alors les embrayages internes.
- Réponse mécanique : L’empilage de disques d’embrayage du nouveau rapport s’engage tandis que le précédent se libère. Tout cela s’effectue en quelques millisecondes, ce qui garantit une transmission de puissance continue sur les différents types de transmissions.
C’est une alliance parfaite entre l’électronique, la mécanique et l’hydraulique, là où le logiciel rencontre la puissance des fluides.
Pourquoi le bloc d’électrovannes ressemble à une carte de circuit imprimé hydraulique
Tout comme une carte de commande électronique, un bloc d’électrovannes :
- Traite les signaux d’entrée (pression, débit, courant électrique).
- Oriente les trajectoires logiques à travers ses canaux internes.
- Commande les actions de sortie (changement de rapport, engagement de l’embrayage).
Ces fonctions en font un calculateur analogique hydraulique. Il exécute des décisions basées sur le débit sans utiliser de processeurs traditionnels.
Considérez chaque tiroir hydraulique comme un transistor, chaque canal de fluide comme un fil électrique et chaque électrovanne comme un amplificateur. Le résultat final se traduit par un mouvement mécanique plutôt que par un courant électrique.
Types de blocs d’électrovannes de transmission
| Type | Technologie | Utilisation courante | Caractéristiques clés |
|---|---|---|---|
| Blocs d’électrovannes hydrauliques | Purement basés sur la pression | Équipements hors route anciens ou de génération précédente | Robustes et fiables, mais manquent de gestion intelligente adaptative |
| Blocs d’électrovannes électrohydrauliques | Combinaison de circuits hydrauliques et d’électrovannes électroniques | Machines modernes conformes aux normes Tier 4 | Logique de passage des rapports adaptative, diagnostic intégré et efficacité énergétique |
Les systèmes modernes utilisent la technologie électrohydraulique. Cela permet un contrôle précis du passage des rapports, adapté aux exigences de l’opérateur, à la charge et au terrain.
Signes courants de défaillance d’un bloc d’électrovannes
Ignorer les premiers signes d’avertissement peut endommager l’ensemble de la transmission. Soyez attentif aux symptômes suivants :
- Changements de rapports lents ou brutalité à la sélection : Un à-coup ou un retard lors du changement de vitesse indique un déséquilibre de pression ou des tiroirs grippés.
- Passage erratique des rapports : Le TCM essaie de compenser une mauvaise logique hydraulique, ce qui provoque des changements de vitesse imprévisibles.
- Montée en régime ou patinage au passage des vitesses supérieures : Le régime moteur augmente entre les rapports car l’huile n’atteint pas correctement les empilages d’embrayage.
- Surchauffe de la transmission : Des passages obstrués empêchent l’huile de circuler vers le circuit de refroidissement.
- Problèmes de verrouillage du convertisseur de couple : Ce problème est souvent causé par le dysfonctionnement des électrovannes de commande.
- Codes d’anomalie actifs : Des erreurs telles que « Performance de l’électrovanne de changement de vitesse » ou « Circuit de commande de pression basse » proviennent presque toujours de problèmes liés au bloc hydraulique ou aux électrovannes.
Causes principales de défaillance du bloc d’électrovannes en milieu de travail sévère
Les équipements lourds subissent des contraintes extrêmes. Les causes principales de panne sont :
- Fluide contaminé : De petites impuretés ou des limailles métalliques bouchent les orifices de commande et bloquent les tiroirs.
- Dégradation thermique : Une huile de transmission surchauffée s’épaissit, perd ses propriétés lubrifiantes et forme des dépôts de vernis.
- Grillage des électrovannes : L’usure ou les dommages au niveau de la bobine sont causés par des pics de tension ou une chaleur excessive.
- Usure interne : Les alésages des tiroirs en aluminium s’érodent avec le temps, ce qui génère des fuites de pression internes.
- Intervalles d’entretien non respectés : Ignorer le calendrier de vidange et de remplacement des filtres accélère l’ensemble de ces problèmes.
Pouvez-vous travailler avec un bloc d’électrovannes défectueux ?
En résumé, ne le faites pas.
Utiliser une machine dont le bloc d’électrovannes est défectueux revient à travailler avec une logique hydraulique erronée. Un tiroir bloqué ou une fuite dans un passage peut entraîner un patinage incontrôlé, le brûlage des embrayages ou la rupture des bandes de frein. Chaque minute de fonctionnement supplémentaire vous expose à une réfection complète de la transmission, ce qui peut coûter des dizaines de milliers de dollars.
Remplacement ou reconditionnement : La décision intelligente pour votre flotte
| Option | Temps d’arrêt | Économie | Fiabilité |
|---|---|---|---|
| Reconditionnement | Long (1 à 2 jours minimum) | Coût de main-d’œuvre élevé | Risque de défauts cachés |
| Remplacement / Remise en état à neuf | Court (quelques heures d’installation) | Coût total inférieur | Testé et garanti |
Les blocs d’électrovannes électrohydrauliques modernes sont si complexes que le remplacement par une unité reconditionnée par des professionnels constitue presque toujours la solution la plus pratique.
Chez FridayParts, chaque bloc d’électrovannes est testé avec précision. Cela offre une totale confiance aux opérateurs et réduit le coût d’exploitation à l’heure.
Entretenir un bloc d’électrovannes de transmission en bon état
- Utilisez des fluides de haute qualité et respectez les intervalles d’entretien.
- Installez des filtres magnétiques pour capturer les microdébris.
- Évitez la surchauffe en surveillant la température du fluide de transmission.
- Effectuez régulièrement des diagnostics électroniques pour détecter tôt les anomalies de pression ou de fonctionnement des électrovannes.
Pourquoi l’analogie hydraulique est importante
Comprendre l’analogie hydraulique aide les opérateurs à se représenter le fonctionnement de chaque circuit du bloc d’électrovannes, à l’image d’une carte logique à fluide.
Tout comme un circuit électrique utilise la tension et le courant pour déplacer des électrons, le bloc d’électrovannes utilise la pression et le débit pour faire circuler l’huile à travers des vannes et des passages mécaniques.
Chaque tiroir et chaque bille agissent comme une « porte » hydraulique. L’ensemble du bloc fonctionne comme un calculateur analogique programmable alimenté par l’huile de transmission, contrôlant ainsi la précision du synchronisme des embrayages, la distribution du couple et la douceur du passage des rapports.
