Travailler en été peut devenir difficile sans un système de climatisation fonctionnel, et le compresseur A/C en est le cœur. Il assume la lourde responsabilité de maintenir votre confort. Personne ne souhaite voir sa machine tomber en panne, surtout pendant la saison chaude, lorsque les longues heures de travail dans les champs agricoles ou sur les chantiers sont particulièrement éprouvantes. Lorsqu’il cesse de fonctionner, c’est tout le système de refroidissement qui s’arrête. La vraie question est donc : quand faut-il remplacer le compresseur A/C ? Savoir comment remplacer un compresseur A/C est également une compétence de base pour tout opérateur souhaitant limiter les temps d’arrêt et les coûts. Dans ce guide, je propose un aperçu complet à l’attention des propriétaires et opérateurs d’équipements lourds qui envisagent de remplacer leur compresseur de climatisation.
Quels sont les signes d’un compresseur de climatisation défectueux ?
Le compresseur de climatisation est une pompe entraînée par la courroie du moteur, chargée de faire circuler le réfrigérant dans tout le système de climatisation. Comme toute pièce mécanique soumise à une utilisation constante, aux vibrations et aux conditions difficiles typiques de l’utilisation d’équipements lourds, il finit par s’user ou tomber en panne. Voici les signes les plus courants d’un compresseur de climatisation défaillant :
- Absence d’air froid : C’est le signe le plus évident. Si la climatisation souffle de l’air tiède ou ambiant, le compresseur ne s’enclenche peut-être pas ou ne parvient pas à pressuriser le réfrigérant.
- Bruits inhabituels : Un compresseur en fin de vie peut émettre des bruits de grincement, de sifflement ou de cliquetis lorsque la climatisation est activée. Ces sons indiquent généralement une défaillance interne des roulements ou des composants.
- Embrayage du compresseur qui ne s’enclenche pas : L’embrayage du compresseur permet à la poulie de tourner librement lorsque la climatisation est éteinte et d’actionner le compresseur lorsqu’elle est activée. Si l’embrayage ne s’enclenche pas (vous n’entendez pas le clic habituel à l’activation de la climatisation), le compresseur ne fonctionnera pas. Il peut s’agir d’un problème d’embrayage ou d’un souci électrique, mais cela signale souvent un compresseur grippé.

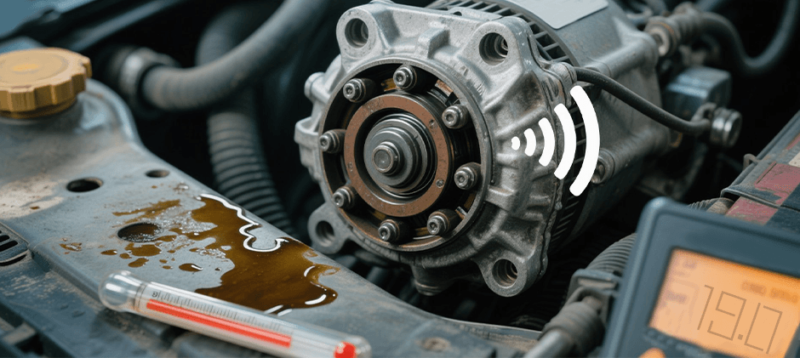

- Fuites visibles de réfrigérant : Bien que des fuites puissent se produire ailleurs, les joints du compresseur (notamment le joint d’arbre) sont des points de fuite fréquents. La présence de résidus huileux autour du corps du compresseur ou des raccords peut indiquer une fuite.
- Disjoncteurs déclenchés ou fusibles grillés (le cas échéant) : Dans certains systèmes, un compresseur grippé ou défectueux sur le plan électrique peut consommer trop de courant et activer les dispositifs de protection.
Outils et pièces nécessaires pour le remplacement
Remplacer vous-même le compresseur de climatisation peut vous faire économiser de l’argent, et ce n’est pas aussi difficile que vous le pensez, mais la sécurité doit toujours être la priorité. Les systèmes de climatisation fonctionnent sous haute pression et contiennent des produits chimiques réfrigérants qui doivent être manipulés avec précaution.
- Protection des Yeux : Portez toujours des lunettes de sécurité pour protéger vos yeux des projections de réfrigérant ou des débris.
- Gants : Utilisez des gants résistants pour protéger vos mains contre les surfaces chaudes, les bords coupants et l’exposition au réfrigérant (qui peut provoquer des engelures).
- Manipulation du Réfrigérant : Le réfrigérant doit être récupéré du système avant d’ouvrir les conduites, à l’aide d’un équipement de récupération spécialisé. Ne jamais libérer de réfrigérant dans l’atmosphère : c’est nocif pour l’environnement et illégal dans de nombreuses régions (comme selon la section 609 de la réglementation de l’EPA aux États-Unis, qui exige une certification des techniciens pour la manipulation des réfrigérants).
- Pression du Système : Même après récupération, une pression résiduelle peut subsister. Ouvrez les raccords lentement et avec prudence.
- Déconnexion de la Batterie : Débranchez toujours la borne négative de la batterie avant de travailler sur des composants électriques comme le connecteur de l’embrayage du compresseur, afin d’éviter tout court-circuit.
Disposer des bons outils et des bonnes pièces facilite grandement le remplacement du compresseur A/C et garantit une réparation réussie. Voici un tableau récapitulatif des outils et matériaux nécessaires pour effectuer l’intervention.
| Catégorie d’Outils | Outils Spécifiques Nécessaires | Utilité |
|---|---|---|
| Outils Manuels de Base | Jeu de manomètres, pompe à vide, machine de récupération de réfrigérant | Récupération du réfrigérant, mise sous vide du système, recharge du système |
| Équipements de Sécurité | Lunettes de protection, gants | Personal protection |
| Outils Spécialisés | Outil pour courroie serpentine (si applicable), clé dynamométrique | Retrait/installation de la courroie, serrage des boulons au couple recommandé |
| Outils Spécialisés | Outil pour courroie serpentine (si applicable), clé dynamométrique | Retrait/installation de la courroie, serrage des boulons au couple recommandé |
| Produits de Nettoyage | Chiffons d’atelier, nettoyant pour freins ou solvant adapté | Nettoyage des raccords et des zones environnantes |
Pièces Nécessaires :
- Nouveau Compresseur de Climatisation : assurez-vous qu’il s’agit du modèle correct et compatible avec la marque et le modèle spécifiques de votre équipement lourd.
- Huile pour Réfrigérant : utilisez le type spécifique (par ex. PAG 46, PAG 100, POE) et la quantité recommandés par le fabricant de l’équipement ou du compresseur. L’ajout d’un type ou d’une quantité incorrects peut entraîner une défaillance prématurée.
- Joints Toriques / Joints Neufs : remplacez toujours les joints toriques sur les raccords de conduites de réfrigérant déconnectés. Utilisez des joints
- Réfrigérant : utilisez le type (par ex. R134a, R1234yf) et la quantité corrects selon les spécifications du système de climatisation de votre machine.
- Accumulateur / Dessiccateur ou Réservoir / Dessiccateur : il est fortement recommandé de remplacer ce composant à chaque ouverture du système de climatisation, en particulier lors du remplacement du compresseur. Il absorbe l’humidité et filtre les débris. Une panne de compresseur contamine souvent le système, ce qui rend le remplacement du dessiccateur essentiel.
- Tube d’Orifice / Détendeur (si applicable) : envisagez également de remplacer ces composants, surtout si la panne du compresseur a entraîné une contamination par des débris.
Guide étape par étape : Comment remplacer un compresseur de climatisation
Ce guide présente les étapes générales. Veuillez toujours consulter le manuel d’entretien spécifique à votre modèle d’équipement lourd, car les procédures peuvent varier considérablement.
1. Récupérer le Réfrigérant
Branchez une machine de récupération de réfrigérant sur les orifices de service haute et basse pression du système à l’aide d’un jeu de manomètres. Suivez les instructions de la machine pour retirer en toute sécurité tout le réfrigérant du système. Notez la quantité récupérée si possible.
2. Déconnecter la Batterie
Débranchez la borne négative de la batterie.
3. Localiser le Compresseur
Identifiez l’emplacement du compresseur de climatisation, généralement monté sur le bloc moteur et entraîné par une courroie. L’accès peut être restreint sur certains équipements lourds.
4. Retirer la Courroie d’Entraînement
Desserrez le tendeur de courroie (souvent à l’aide d’un outil spécifique ou d’un levier) et retirez la courroie serpentine ou la courroie en V de la poulie du compresseur. Inspectez la courroie pour détecter toute usure ; remplacez-la si nécessaire.
5. Débrancher le Connecteur Électrique
Débranchez délicatement le connecteur électrique menant à l’embrayage du compresseur. Vérifiez s’il y a des signes de corrosion ou de dommages.
6. Déconnecter les Conduites de Réfrigérant
Desserrez lentement les raccords des conduites de réfrigérant (lignes de succion et de refoulement) fixées au compresseur à l’aide des clés appropriées. Soyez prêt à recueillir de petites quantités de réfrigérant ou d’huile résiduels. Bouchez immédiatement les conduites ouvertes et les orifices du compresseur pour éviter toute contamination ou entrée d’humidité. Retirez et jetez les anciens joints toriques.
7. Démonter et Retirer l’Ancien Compresseur
Retirez les boulons de fixation qui maintiennent l’ancien compresseur sur son support. Ces boulons peuvent être serrés ; utilisez un levier adapté. Retirez prudemment l’ancien compresseur du compartiment moteur. Notez l’orientation des raccords.
8. Préparer le Nouveau Compresseur :
- Comparez le nouveau compresseur avec l’ancien pour vérifier que les raccords et les points de fixation correspondent.
- Videz l’huile de transport du nouveau compresseur et mesurez-en la quantité.
- Ajoutez le bon type et la bonne quantité d’huile réfrigérante neuve, comme indiqué par le fabricant. En général, la moitié de la charge totale d’huile du système est ajoutée dans le compresseur, le reste étant réparti dans le déshydrateur/accumulateur et l’évaporateur. Consultez votre manuel. Faites tourner l’arbre du compresseur (ou le moyeu de l’embrayage) à la main 10 à 15 fois pour répartir l’huile à l’intérieur.
- Si le nouveau compresseur n’est pas livré avec un ensemble poulie/embrayage, vous devrez peut-être transférer l’ancien (ceci nécessite des extracteurs et outils spécifiques).

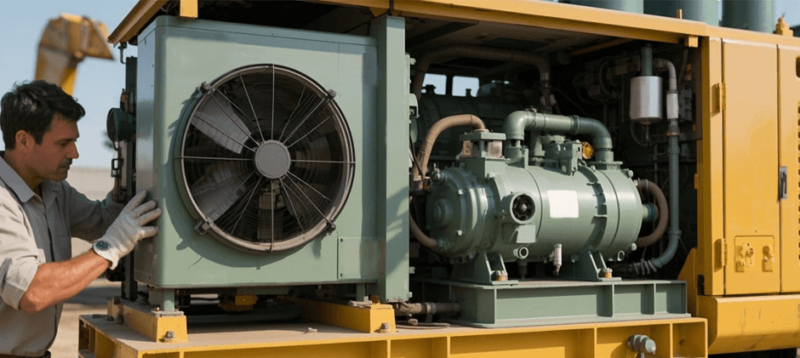

9. Installer le Nouveau Compresseur
Placez le nouveau compresseur de climatisation sur son support et installez les boulons de fixation. Serrez-les fermement, de préférence à l’aide d’une clé dynamométrique, selon les spécifications du fabricant.

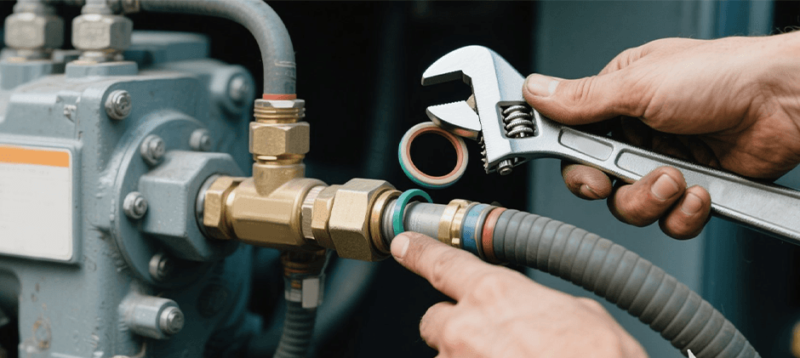

10. Remplacer les Joints Toriques et Reconnecter les Conduites
Lubrifiez les nouveaux joints toriques avec de l’huile réfrigérante propre. Installez-les sur les raccords des conduites de réfrigérant. Reconnectez avec précaution les conduites de réfrigérant au nouveau compresseur en vous assurant qu’elles sont bien positionnées. Serrez les raccords au couple spécifié. Ne serrez pas trop, cela pourrait endommager les joints toriques ou les raccords.
11. Rebrancher le Connecteur Électrique
Rebranchez le connecteur électrique de l’embrayage du compresseur.
12. Réinstaller la Courroie d’Entraînement
Repositionnez correctement la courroie d’entraînement sur toutes les poulies, y compris celle du nouveau compresseur. Relâchez le tendeur pour appliquer la tension sur la courroie. Vérifiez attentivement l’alignement de la courroie.
13. Remplacer l’Accumulateur/Dessiccateur (Fortement Recommandé)
Repérez et remplacez l’accumulateur (généralement situé du côté basse pression) ou le réservoir/dessiccateur (généralement du côté haute pression). Cela implique de déconnecter ses raccords (remplacez les joints toriques), de retirer l’ancien composant, d’installer le nouveau, puis de reconnecter les conduites.

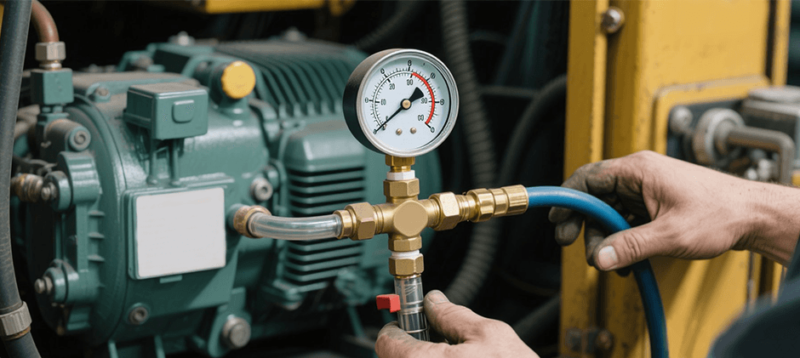

14. Purger le Système (Mise sous Vide)
Cette étape est CRUCIALE. Connectez le jeu de manomètres aux orifices de service, et le tuyau central à la pompe à vide. Allumez la pompe et ouvrez les vannes des manomètres. Laissez fonctionner la pompe pendant au moins 30 à 60 minutes (plus longtemps en cas d’humidité ou pour les systèmes plus grands) afin d’éliminer toute humidité et d’extraire l’air. Le manomètre côté basse pression doit indiquer un vide profond (environ 29,9 inHg ou -1 bar, selon l’altitude). Fermez les vannes, éteignez la pompe, puis laissez le système au repos pendant 15 à 30 minutes pour vérifier qu’il maintient bien le vide (l’aiguille du manomètre ne doit pas remonter). Si la pression augmente, cela signifie qu’il y a une fuite à localiser et réparer avant de continuer.
15. Recharger le Système
Une fois que le système tient bien le vide, connectez le cylindre de réfrigérant approprié au tuyau central du jeu de manomètres (en suivant les instructions du fabricant du manomètre). Moteur éteint, introduisez une petite quantité de vapeur de réfrigérant pour briser le vide. Ensuite, démarrez le moteur et mettez le système de climatisation en marche à son réglage de refroidissement maximal. Ajoutez lentement le poids spécifié de réfrigérant (généralement indiqué sur une étiquette sous le capot ou dans le manuel) par l’orifice de service côté basse pression, en maintenant le contenant de réfrigérant en position verticale pour un remplissage en phase vapeur — ou en suivant les procédures spécifiques pour un remplissage en phase liquide si nécessaire (généralement côté haute pression moteur éteint, ou très prudemment côté basse pression selon les consignes du fabricant).
Surveillez les pressions sur les manomètres pendant le remplissage afin de vous assurer qu’elles restent dans la plage prévue pour la température ambiante.
16. Vérifications Finales
Une fois la charge terminée, reconnectez la borne négative de la batterie. Laissez tourner la climatisation pendant plusieurs minutes. Vérifiez que l’embrayage du compresseur fonctionne correctement (engagement/désengagement), que l’air soufflé par les bouches est froid, et soyez attentif à tout bruit inhabituel. Contrôlez tous les raccords sur lesquels vous êtes intervenu afin de détecter d’éventuelles fuites (il est recommandé d’utiliser un détecteur électronique ou un colorant UV). Comparez les pressions haute et basse avec les spécifications du fabricant.
Considérations particulières pour les équipements lourds
Remplacer un compresseur de climatisation sur des machines lourdes présente des défis spécifiques par rapport aux voitures particulières :
- Accessibilité : Les composants sont souvent plus difficiles à atteindre en raison de la taille et de la configuration de la machine.
- Vibrations : Les équipements lourds subissent d’importantes vibrations, ce qui nécessite un montage robuste et des composants de haute qualité.
- Environnement de fonctionnement : L’exposition à la poussière, aux saletés, aux débris et aux températures extrêmes exerce une pression supplémentaire sur le système de climatisation. L’utilisation de pièces de rechange durables et de haute qualité est donc essentielle.
- Capacité du système : Ces systèmes peuvent être plus volumineux, nécessitant des temps de mise sous vide plus longs et des charges précises en réfrigérant et en huile.
Conclusion
Remplacer un compresseur de climatisation est une tâche technique qui requiert les bons outils, de la patience et le respect des procédures de sécurité, notamment en ce qui concerne la manipulation des réfrigérants. Pour les opérateurs d’équipements lourds, un système de climatisation fonctionnel est essentiel à la productivité et à la sécurité.
