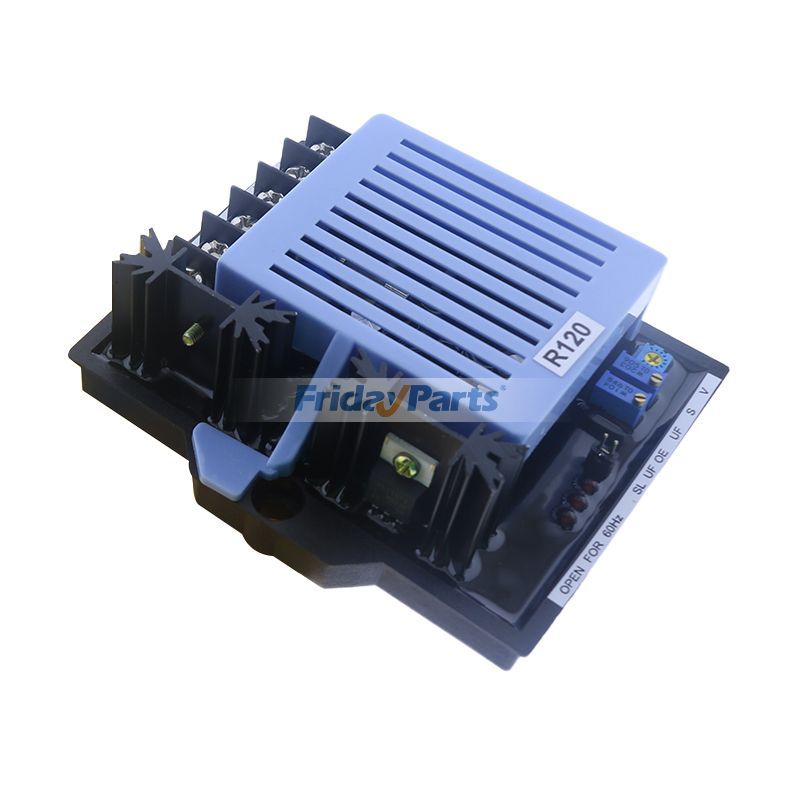

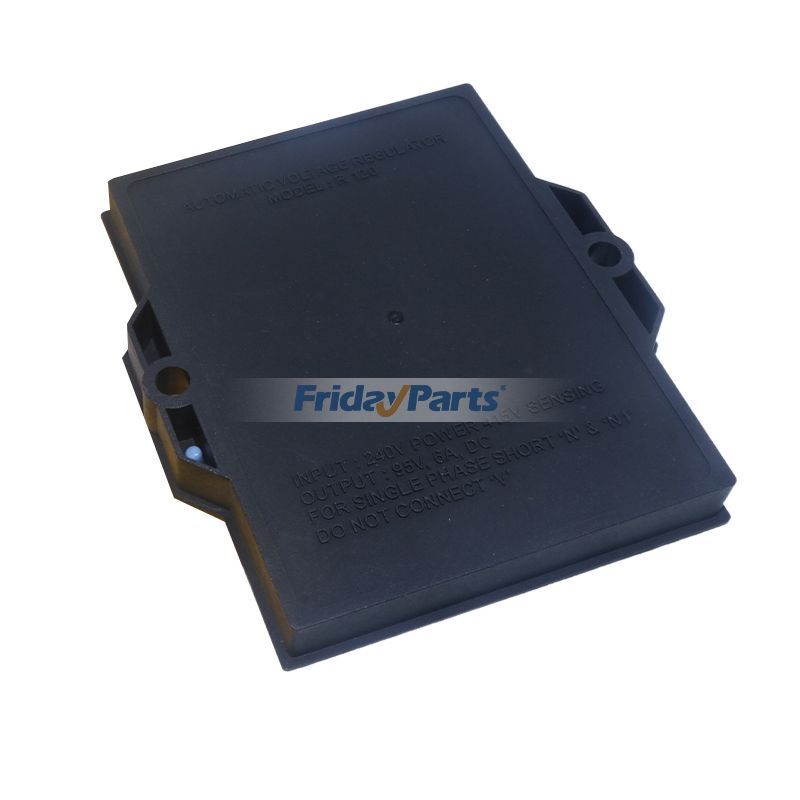

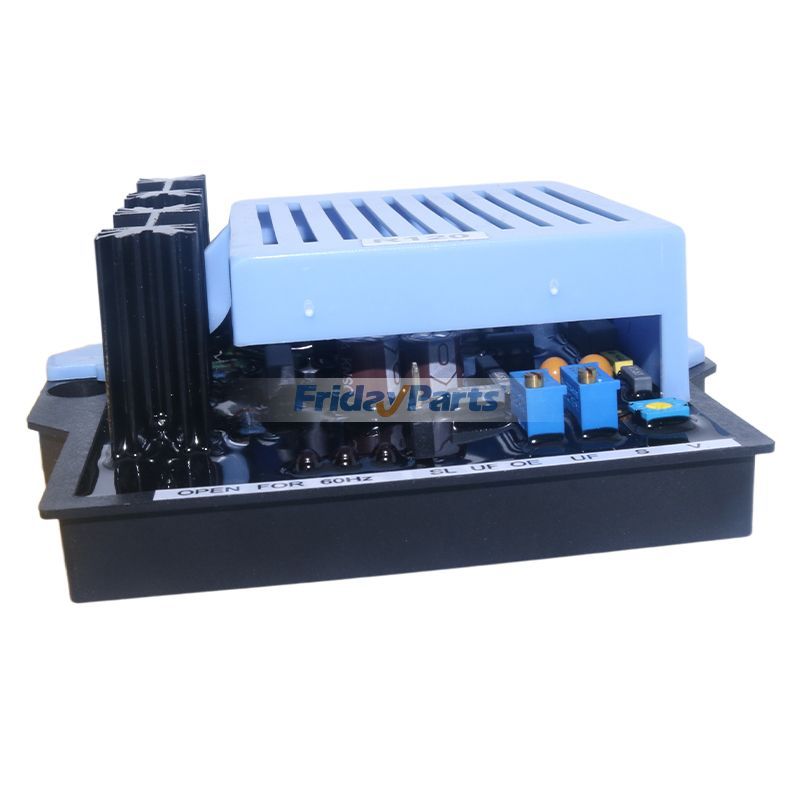

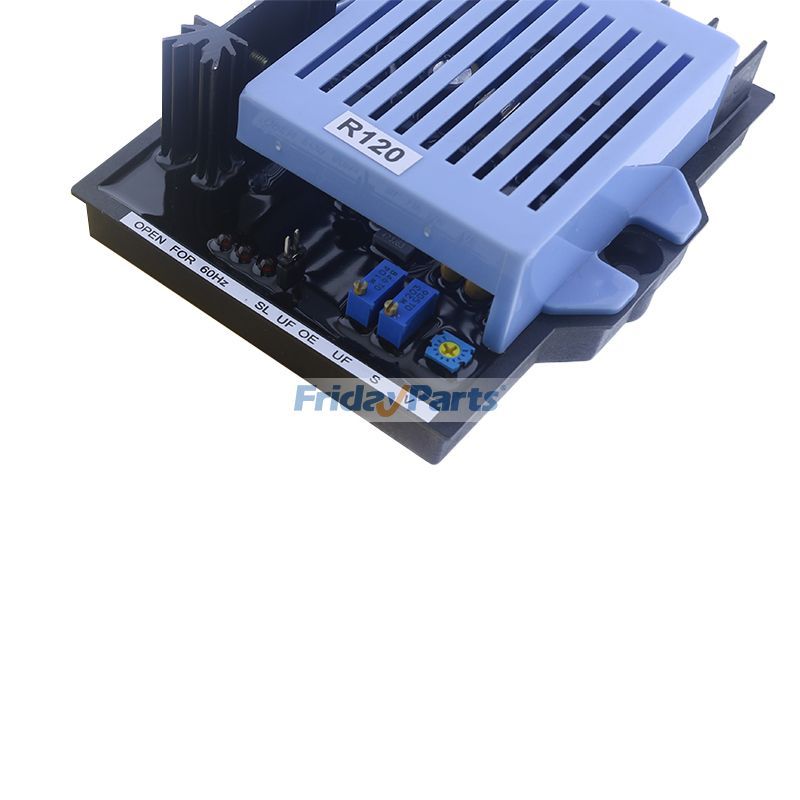

Régulateur de tension automatique AVR R120 pour générateur Leroy Somer

Régulateur de tension automatique AVR R120 pour générateur Leroy Somer

Le R120 est utilisé sur les alternateurs Leroy Somer suivants :
TAL040 B, TAL040 C, TAL040 C1, TAL040 D, TAL040 E, TAL040 F
TAL042 A, TAL042 B, TAL042 C, TAL042 D, TAL042 E, TAL042 F, TAL042 G, TAL042 H
TAL044 A, TAL044 B, TAL044 C, TAL044 D, TAL044 D1, TAL044 E, TAL044 H, TAL044 J, TAL044 K

MÊME AVR EXACT QUE :
Régulateur de tension Leroy Somer AEM230RE005
Régulateur de tension Leroy Somer 4969966

Spécification:
Entrée de détection :
- Tension : 277 VAC ± 10% pour monophasé,
415 VAC ligne à ligne ± 10 % pour triphasé,
Détection à 2 lignes. L'AVR détecte la vraie
moyenne de la forme d'onde ligne à ligne. Utiliser
le réseau de résistances (CMS) pour une utilisation sans problème
détection et contrôle de la tension détectée/régulation.
Puissance d'entrée :
- Tension : 277 VAC rms ± 10%
- Fréquence : 50/60 Hz
Puissance de sortie :
- Tension : 95 VDC pour entrée 240 VAC
- Actuel:
4 A CC
6 A pendant 30 s. (lorsque la résistance du champ le permet)
Température de fonctionnement : -20ºC à +70ºC
Température de stockage : -40ºC à +80ºC
Réglage de la tension : min ± 10 % de la tension nominale.
Réglage de la stabilité : peut être ajusté pour obtenir
une réponse transitoire correcte en régime permanent.
Réglage de la réduction de fréquence inférieure : disponible
en dessous de 46 Hz pour 50 Hz et en dessous de 56 Hz pour 60 Hz.
Accumulation de tension : 2 volts (LN)
Régulation de tension : ± 1% au niveau de l'AVR
terminaux avec un THC < 5%.
Dérive thermique : ± 1% pour une variation de température de 30ºC.
Temps de réponse : moins de 50 ms.
Réponse en boucle fermée : généralement 0,5 s pour récupérer 98 % de la tension définie pour un rapport de forçage de champ de 1:2.
Protection contre la perte de détection : la tension
devrait disparaître lorsque le circuit de détection est ouvert.
Protection contre la surexcitation : 10 VDC à 85 VDC.
Point de consigne : 60 VDC
Fusible de protection : 4 A, 240 VAC.
Etanchéité du potentiomètre : sauf pour le
Potentiomètre V-trim, tous les potentiomètres sont scellés.

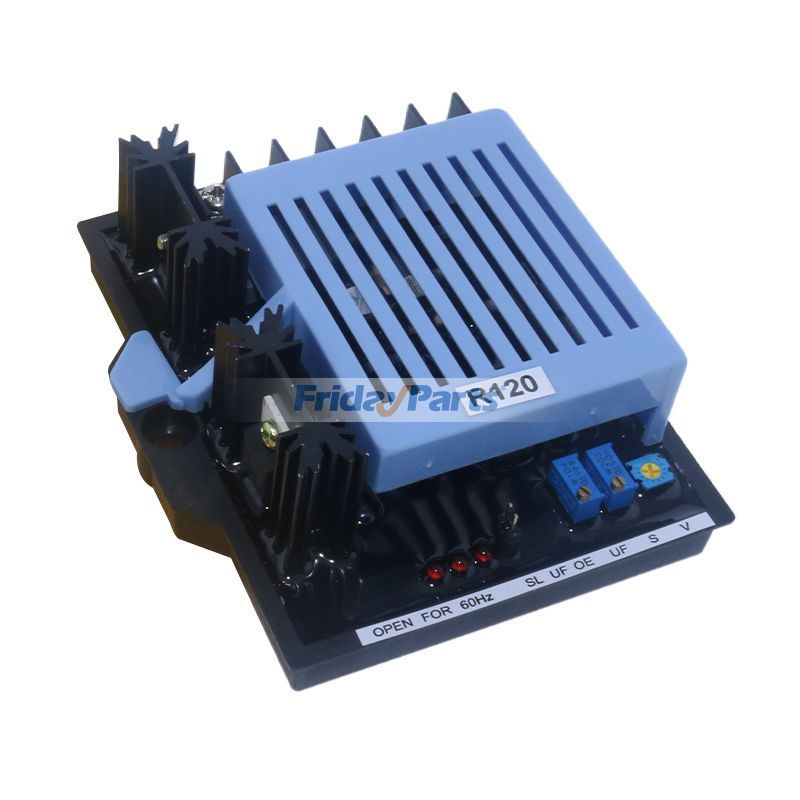

Indicateur de coupure de fréquence : LED fournie (UF).
Indicateur de perte de détection : LED fournie (SL).
Indicateur de surexcitation : LED fournie (OE).
Protection des appareils : RC adaptée
un amortisseur doit être prévu pour l'appareil utilisé
pour protéger contre les surtensions.
Détails d'enrobage/encapsulation : le
les composants de l'AVR doivent être
entièrement encapsulé avec du PU approprié
composé de résine pour absorber les transitoires/
vibrations pendant le fonctionnement.
Détails d'excitation de l'alternateur : (typique)
- Pleine charge :
Tension d'excitation : 40 à 50 V
Courant d'excitation : 2,5 à 4,0 A
