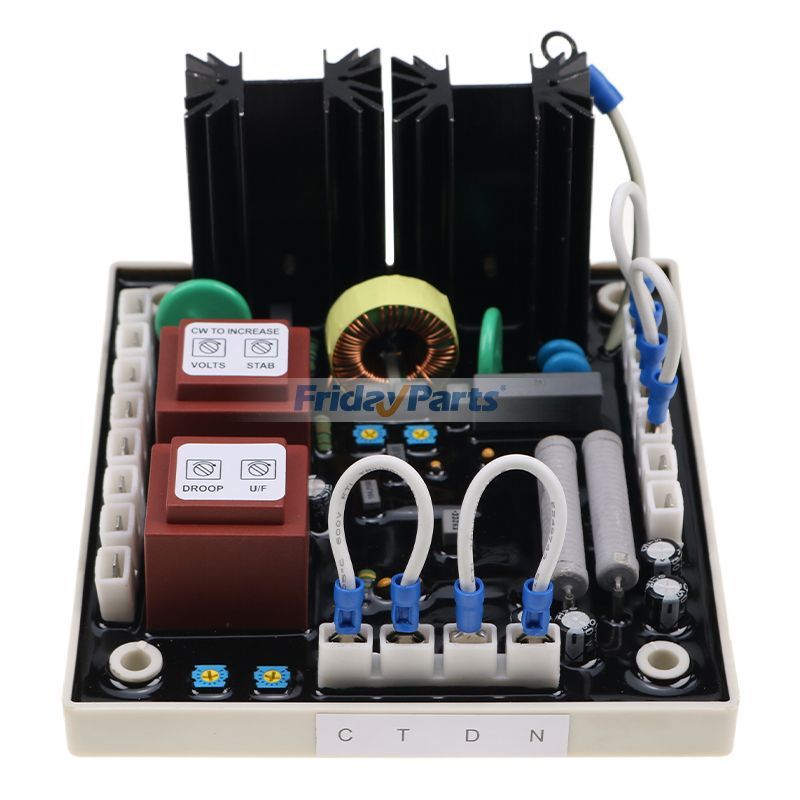

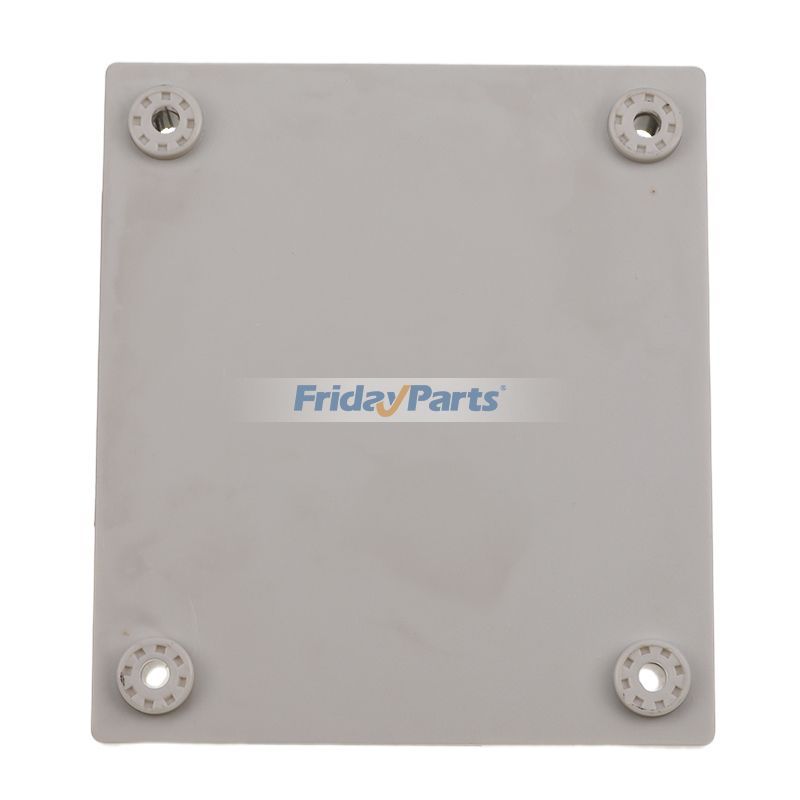

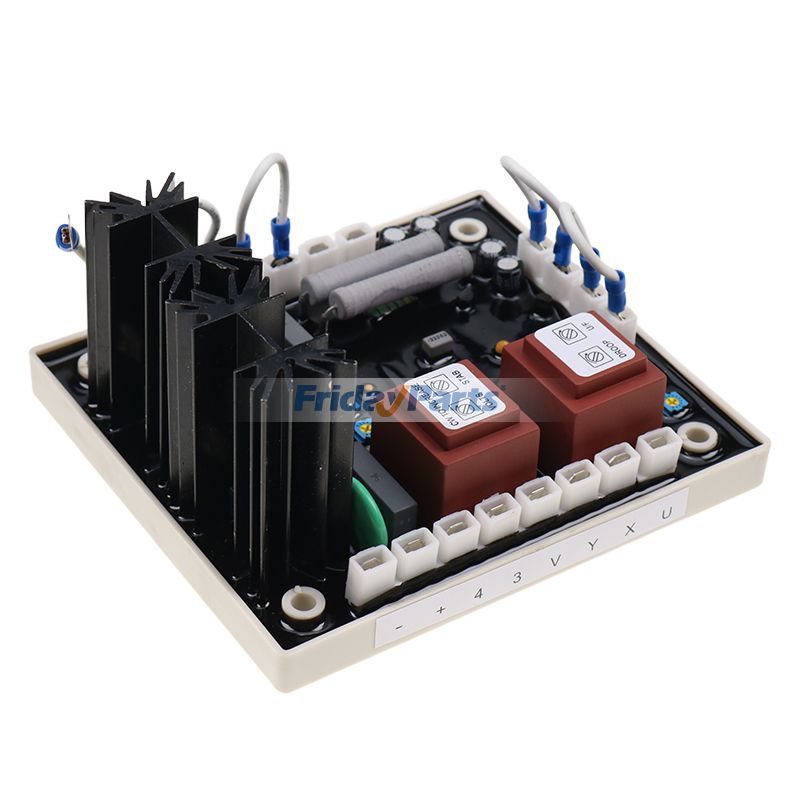

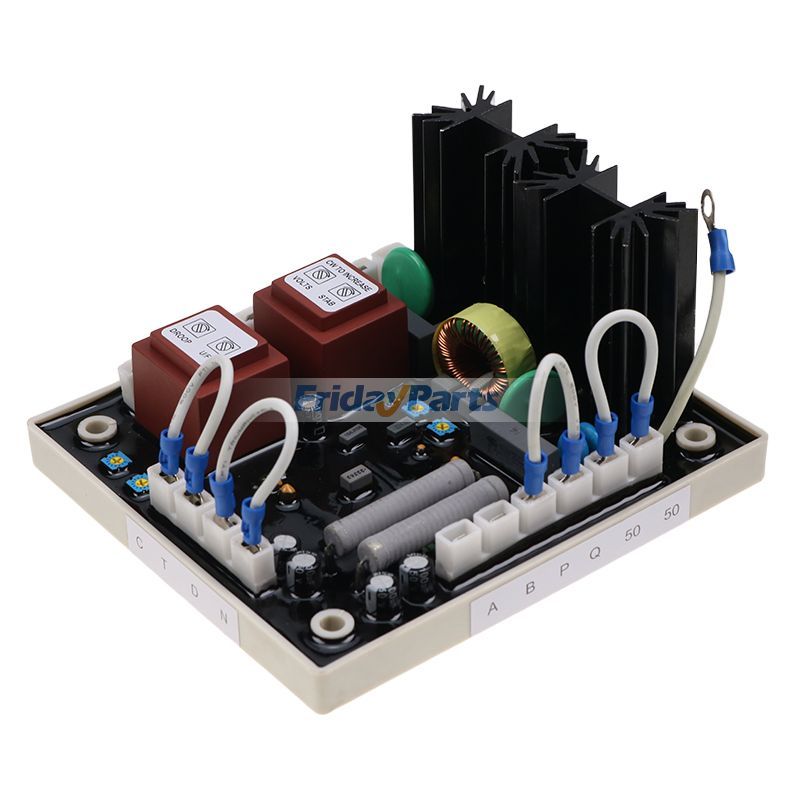

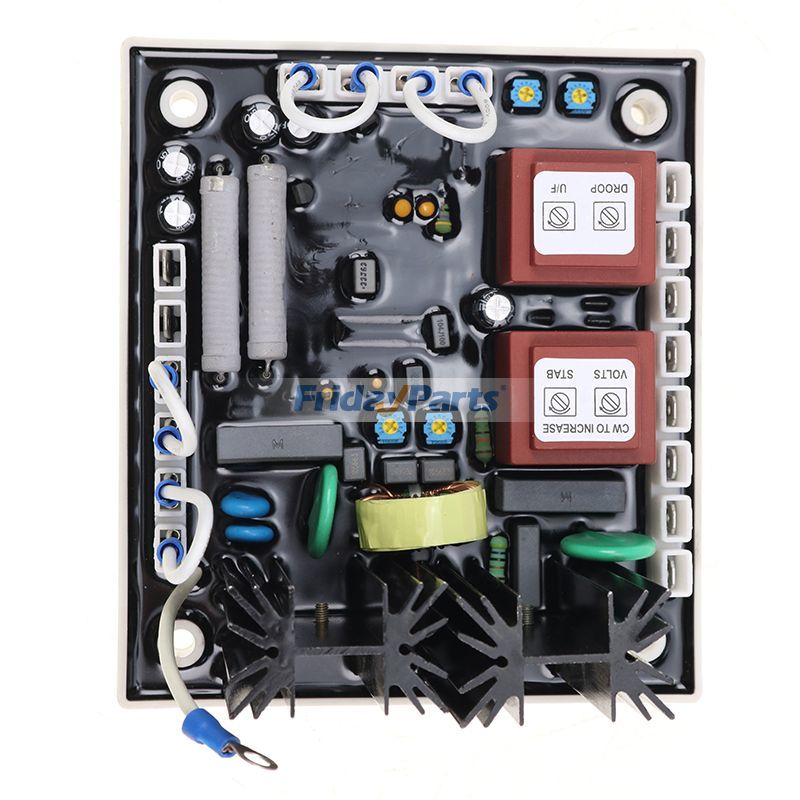

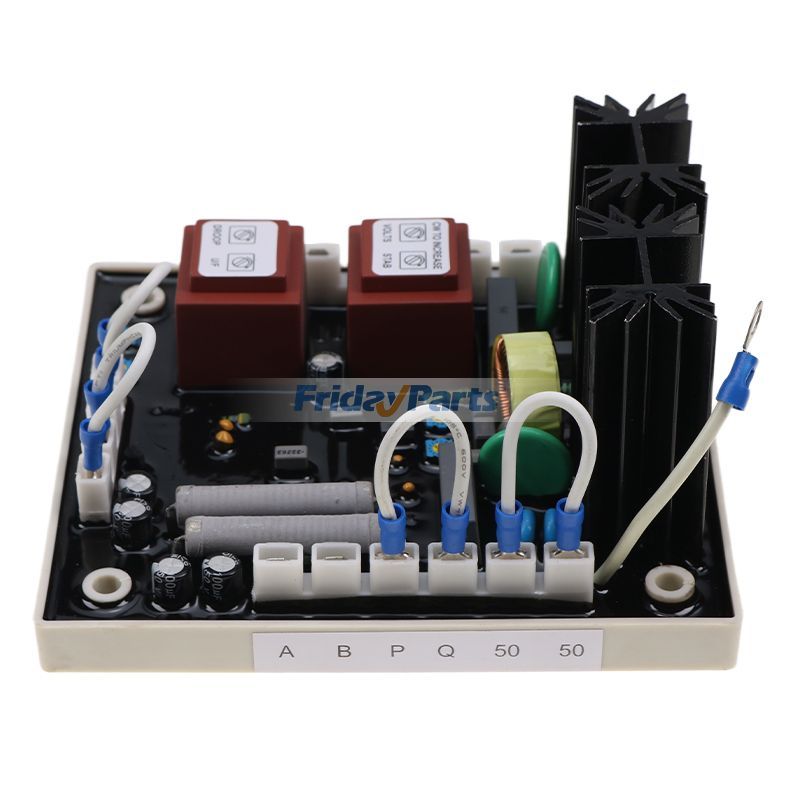

Régulateur de tension automatique AVR EA63-7D pour générateur universel

Régulateur de tension automatique AVR EA63-7D pour générateur universel

Numéro de pièce :
EA63-7D

Applications :
Pour générateur universel

Spécification:
Entrée de détection :
Tension 220 / 440 VAC ± 10%, 1 phase
Fréquence 50 / 60 Hz sélectionnable
Puissance d'entrée :
Tension 180~260 VAC ± 10%, monophasé 2 fils
Fréquence 50 / 60 Hz
Sortir:
Tension : max. 63 VCC
Courant : continu 7A
Intermittent 15A pendant 10 sec
Résistance : Min. 6 ohms Max. 105 ohms
Régulation de tension :
< ± 1% (avec régulation moteur à 4%)
Accumulation de tension :
Tension résiduelle au terminal AVR > 5 VAC
Plage de tension réglable :
180 ~ 277 VCA à 220 V
360 ~ 554 VCA à 440 V
Dérive thermique :
0,05 % par °C de changement de la température ambiante de l'AVR
Réglage de la tension externe
± 10% avec trimmer 1K ohm 1 watt
Suppression des interférences électromagnétiques :
Filtrage des interférences électromagnétiques internes
Dissipation de puissance unitaire
Max. 20 watts :
Protection contre les sous-fréquences (réglage d'usine)
Le système à 60 Hz prérégle le point de genou à 55 Hz
Le système à 50 Hz prérégle le point de genou à 45 Hz
Arrêt par surexcitation :
Les tensions de champ s'arrêtent après un délai
Si la tension du champ d'excitation dépasse 65 ± 2 VCC
Affaissement en quadrature :
Sensibilité 4% à 2A, PF 0,7
Entrée max. 5A
