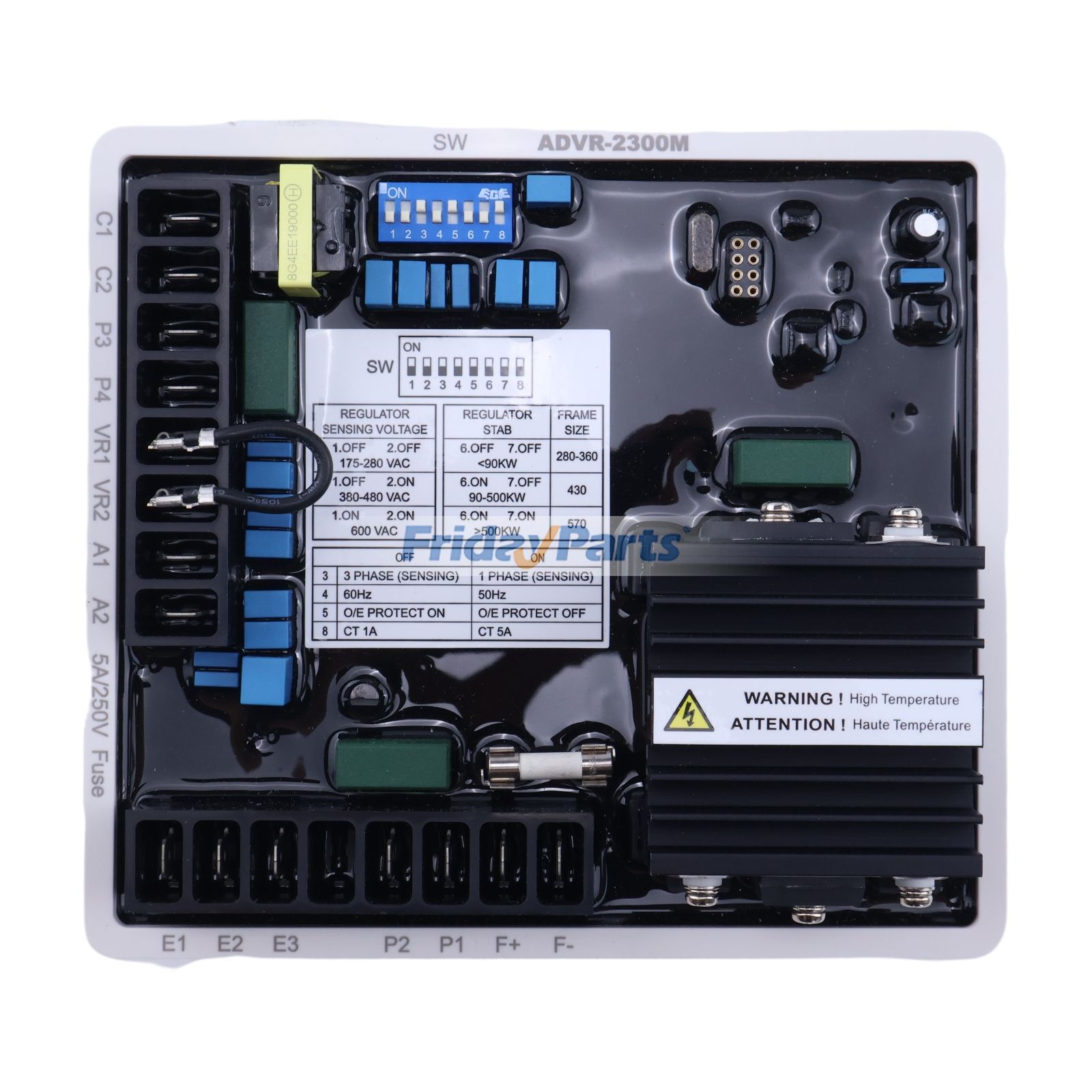

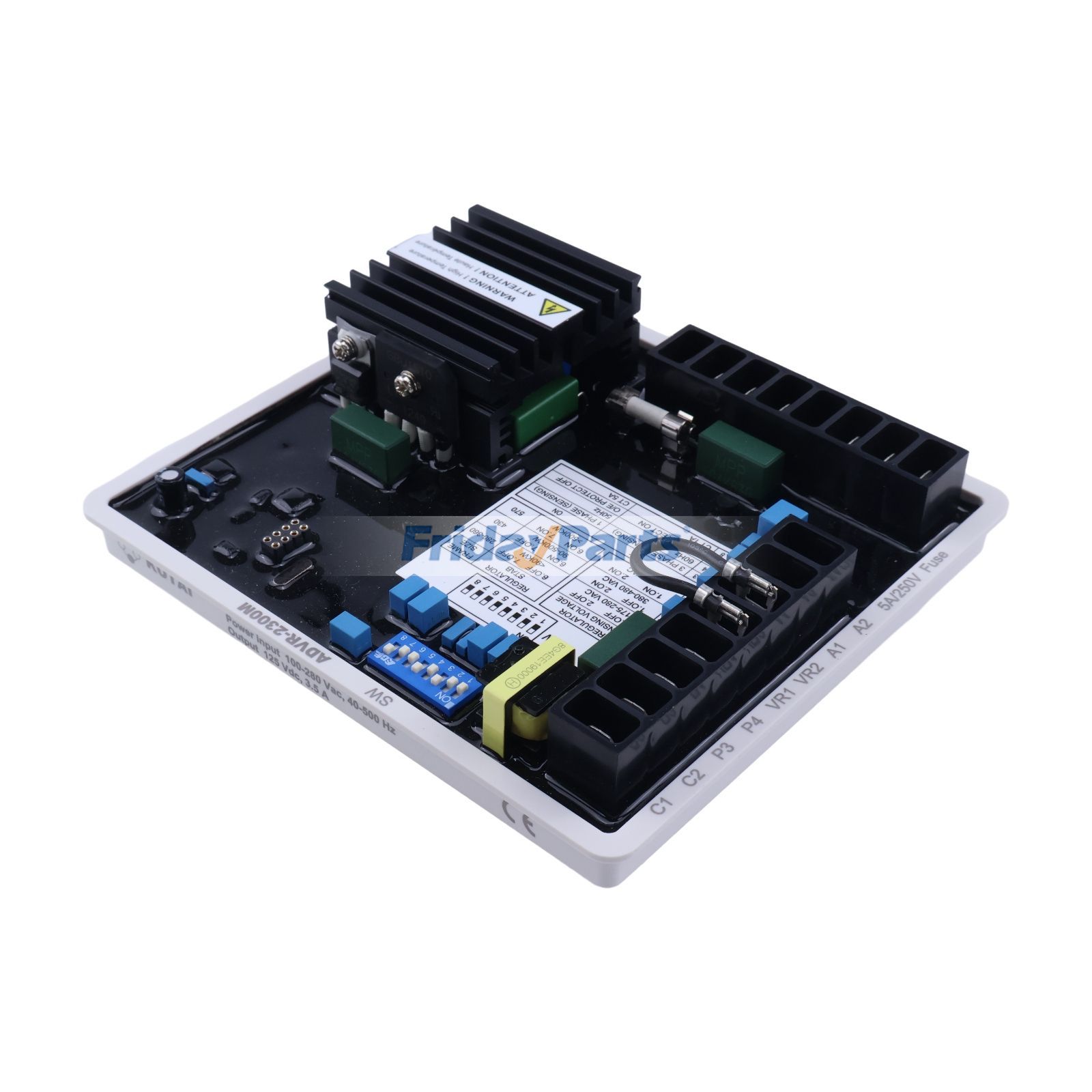

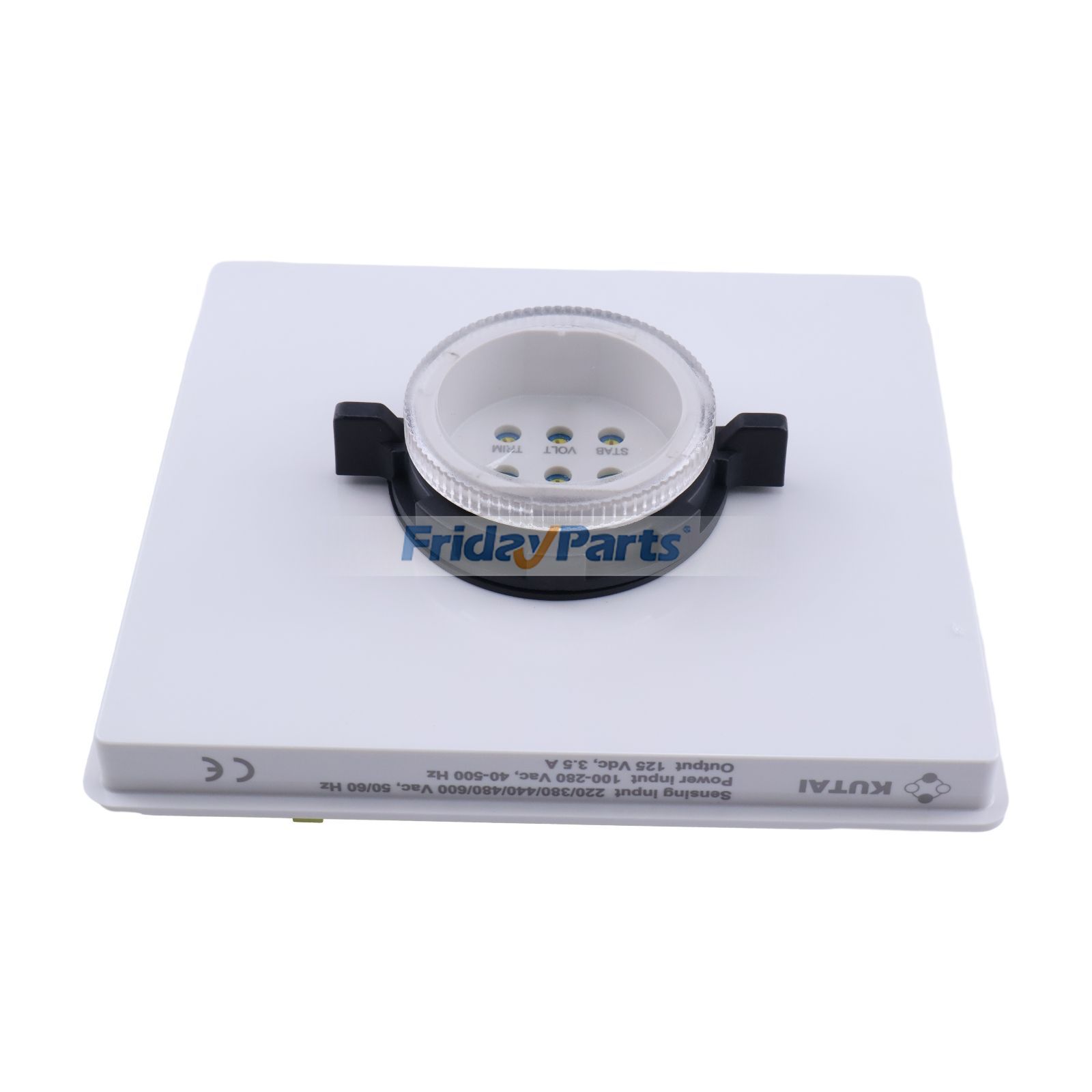

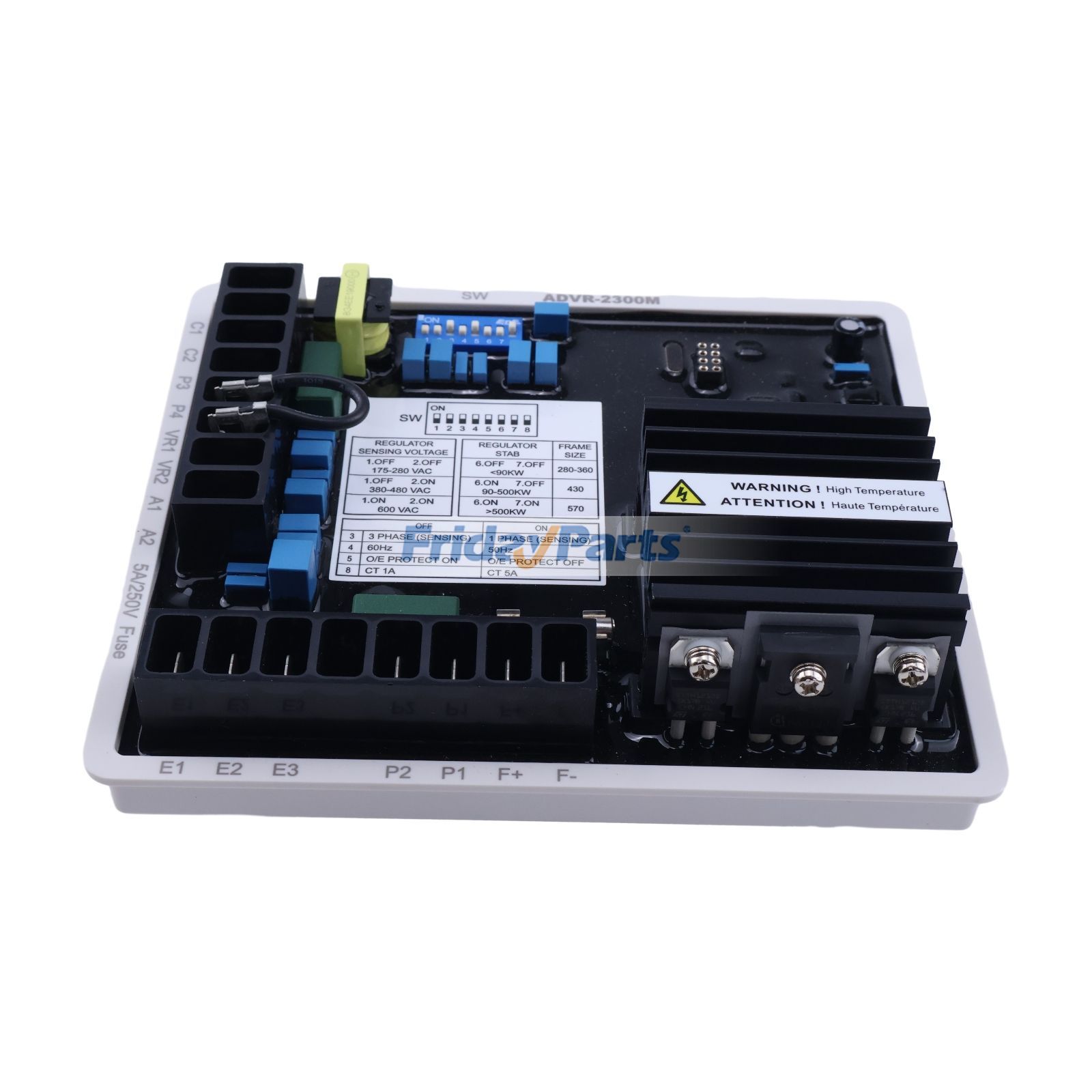

Remplacement du régulateur de tension du générateur analogique numérique hybride McPherson Controls ADVR-2200M

Régulateur de tension de remplacement pour générateur hybride numérique-analogique McPherson Controls ADVR-2200M

Remarque : l'ADVR-2300M remplace l'ADVR-2200M.

Numéro de pièce de rechange :
ADVR2200M, ADVR-2200M, ADVR-2300M , ADVR2300M

Voir les détails :
Entrée de détection :
Tension
220 à 600 Vca, monophasé ou triphasé sélectionnable
Fréquence
50/60 Hz sélectionnable
Alimentation électrique :
Tension
60 à 300 Vca monophasé
Fréquence
50 à 500 Hz
Sortie d'excitation :
Tension
Alimentation continue de 125 Vcc à une entrée de 220 Vca
Actuel
Courant continu de 3,5 A
Courant intermittent de 7 A pendant 10 secondes
Résistance
≧ 18 ohms à une tension d'entrée de 110 Vca
≧ 36 ohms à une alimentation de 220 Vca
Charge dans le shunt et le câblage PMG :
550 VA à une tension d'entrée de 110 Vca
1100 VA à une tension d'entrée de 220 Vca
Régulation de la tension :
<, +/-0,5% (avec régulation moteur à 4%)
Accumulation de tension :
Tension résiduelle à la borne AVR > 5 Vca à 25 Hz
Protection contre la surexcitation :
Inverse temps 125 ±5 Vcc à une alimentation de 220 Vca
Réglage de la tension externe :
Potentiomètre de 1 watt avec une résistance de 500 ohms max. +/-5 %
Potentiomètre de 1 watt avec une résistance maximale de +/-10 % et une puissance de 1000 ohms.
Dissipation de puissance statique :
Puissance maximale : 12 watts
Suppression des interférences électromagnétiques :
Filtrage interne des interférences électromagnétiques
Durée de la rampe de démarrage progressif :
4 secondes +/-10%
Dérive thermique de la tension :
< 3 % dans la plage de températures de -40 à +70 °C
Entrée analogique :
Résistance d'entrée > 2 kΩ
Entrée max. +/-5 Vcc ou +10 Vcc
Sensibilité 1 Vcc pour 2,5 % de la tension du générateur
Entrée de chute de quadrature :
CT 1A/5A >, 5VA (réglage par commutateur DIP)
Sensibilité max. +/-7 % à PF +/-0,7
Sous protection de fréquence (réglage d'usine) :
Le système 50 Hz prérégle le point de coude à 45 Hz
Le système 60 Hz prérégle le point de genou à 55 Hz
Environnement:
Température de fonctionnement
-40 à +70 °C
Température de stockage
-40 à +85 °C
Humidité relative
Max. 95%
Vibration
5,5 G à 60 Hz

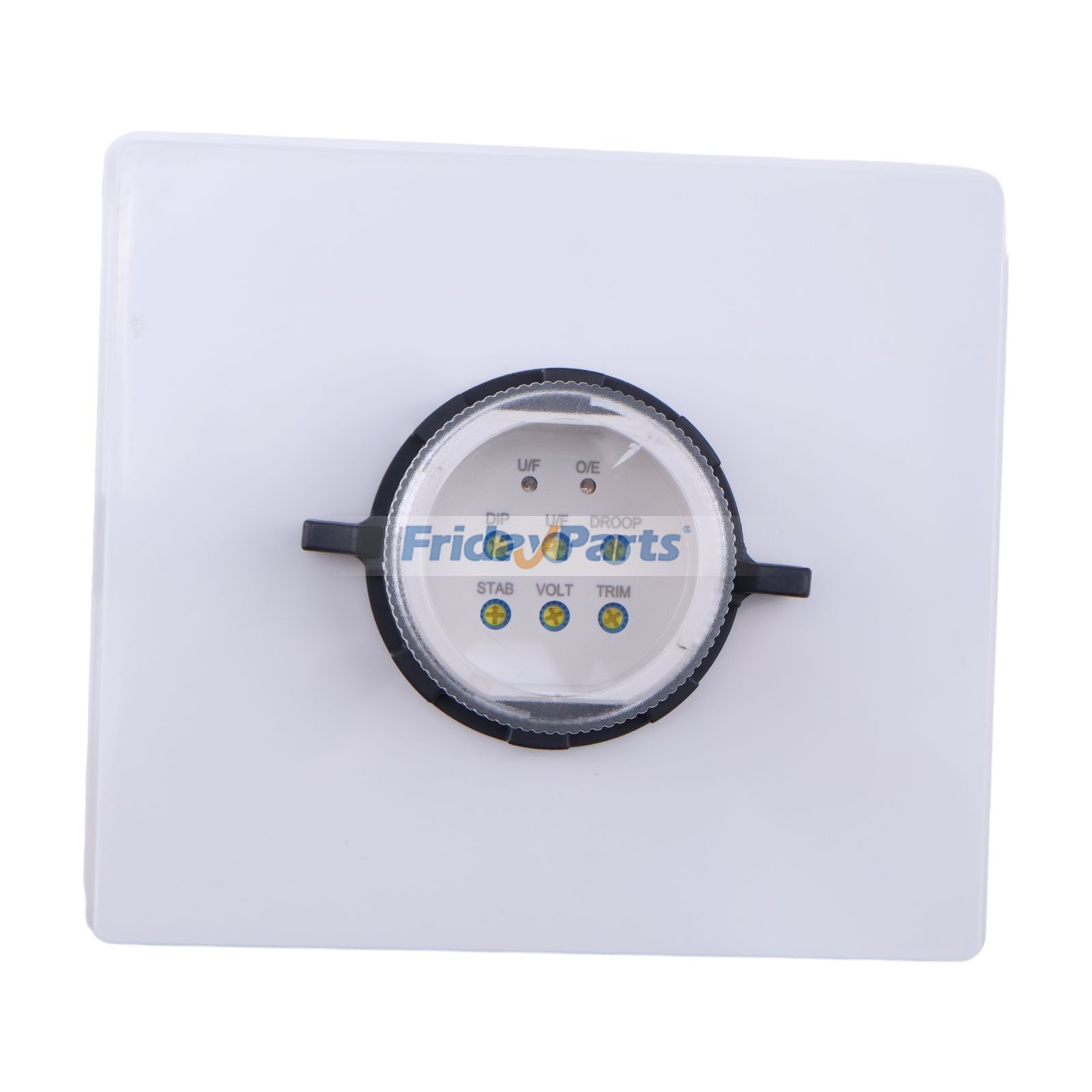

Fonctions de contrôle AVR :
VOLT
Réglage de la tension
POIGNARDER
Réglage de la stabilité
U/F
Réglage sous le point de protection de fréquence du genou
AFFAISSEMENT
Réglage de la chute
GARNITURE
Réglage de l'entrée analogique
TREMPER
réglage du rapport de chute de tension
Voyant LED :
LED d'origine
Indicateur de protection contre la surexcitation
LED U/F
Indicateur de protection contre les sous-fréquences
Dimension:
150,0 (L) x 135,0 (l) x 55,5 (H) mm
5,91 (L) x 5,31 (l) x 2,19 (H) pouces
Poids:
470 g +/-2%
1,04 lb +/-2%
