Lorsque vous conduisez votre tracteur John Deere et qu’un voyant d’alerte s’allume sur le tableau de bord, vous pouvez vite vous retrouver bloqué et confus. John Deere propose de nombreux modèles, mais la majorité des symboles lumineux restent identiques. Prenez quelques minutes pour lire cet article et comprendre les informations transmises par votre machine afin d’assurer une utilisation en toute sécurité et prolonger la durée de vie de votre tracteur.

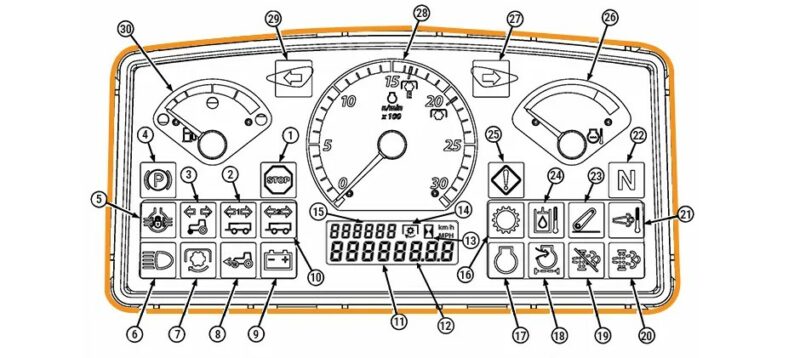

Compteurs et Voyants Indicateurs Explications

- STOP : S’allume lorsqu’une panne grave survient.
- Indicateur Remorque 1 : Clignote lorsque les clignotants ou feux de détresse de la remorque sont activés.
- Indicateur Véhicule : Clignote lorsque les clignotants ou feux de détresse du tracteur sont activés.
- Frein de Stationnement : S’allume lorsque le frein de stationnement est enclenché.
- Blocage de Différentiel : S’allume lorsque le différentiel est verrouillé.
- Phares Pleins Feux : S’allume lorsque les feux de route sont activés.
- PDF Engagée : S’allume lorsque la prise de force arrière est activée.
- Pont Avant Mécanique (MFWD) Activé : S’allume lorsque le pont avant est enclenché.
- Système de Charge : S’allume lorsqu’une panne de l’alternateur est détectée.
- Indicateur Remorque 2 : Clignote lorsque les clignotants ou feux de détresse de la remorque sont activés.
- Affichage d’Informations : Affiche diverses données comme le compteur de vitesse, l’horamètre, la vitesse de transmission, la vitesse de la PDF, les codes défauts et les diagnostics embarqués.
- Affichage Infos Véhicule : Indique la vitesse des roues, les heures moteur, la vitesse PDF et les codes diagnostics.
- Compteur Horaire (Horamètre) : S’allume lorsque les heures moteur sont affichées sur l’écran d’informations véhicule.
- PDF : S’allume lorsque la vitesse de prise de force est sélectionnée.
- Affichage Véhicule : Montre la vitesse des roues, les heures moteur, la vitesse PDF et les codes de diagnostic.
- État de Transmission : S’allume lorsqu’une défaillance de la transmission est détectée.
- État du Moteur : S’allume lorsqu’une anomalie moteur survient.
- Filtre à Air d’Admission / de Combustion : S’allume lorsque le filtre à air est colmaté.
- Filtre à Particules Désactivé : S’allume lorsque la régénération du filtre à particules est désactivée.
- Filtre à Particules : S’allume lorsque le niveau de suie est élevé et qu’un nettoyage est nécessaire.
- Température d’Échappement Élevée : S’allume lorsque la température dans le filtre à particules permet un nettoyage actif.
- Neutre : S’allume lorsque l’inverseur de transmission est en position neutre.
- Relevage Électrohydraulique : S’allume lorsqu’une panne du relevage survient.
- Température Huile Hydraulique : S’allume en cas de surchauffe de l’huile hydraulique.
- Alerte Service : S‘allume lorsqu’un dysfonctionnement est détecté.
- Température du Liquide de Refroidissement : Indique la température du liquide de refroidissement moteur.
- Clignotant Droit : Clignote lorsque le clignotant droit est activé.
- Compte-Tours (Tachymètre) : Affiche le régime moteur en tours par minute (tr/min).
- Clignotant Gauche : Clignote lorsque le clignotant gauche est activé.
- Jauge de Carburant : Indique la quantité de carburant restante dans le réservoir.
Code Couleur du Tableau de Bord des Tracteurs John Deere
Le tableau de bord de votre tracteur John Deere n’affiche pas des voyants au hasard : il utilise un système de code couleur pour indiquer la gravité d’un problème. Comprendre ce langage visuel est essentiel pour prendre rapidement la bonne décision et protéger votre machine.
Ce système est divisé en trois niveaux :
- Rouge : Arrêt immédiat du moteur.
- Orange / Jaune : Entretien ou intervention à prévoir prochainement.
- Vert / Bleu : État normal de fonctionnement ou système activé.
De plus, équiper votre tracteur John Deere avec des phares LED, feux de travail et composants d’éclairage adaptés améliore non seulement la sécurité d’utilisation, mais aussi la visibilité pendant vos travaux agricoles ou de chantier.
Niveau 1 : Alertes Rouges sur le Tableau de Bord John Deere
Lorsqu’un voyant rouge apparaît sur votre tableau de bord John Deere, arrêtez immédiatement le moteur. Un voyant rouge signale une panne critique qui peut causer de graves dommages coûteux à votre tracteur ou présenter un risque pour votre sécurité. La seule action à entreprendre est de couper le moteur en toute sécurité dès que possible.
Voyant de Pression d’Huile Moteur
- Symbole : Une icône en forme de burette d’huile.
- Signification : La pression d’huile moteur est dangereusement basse. C’est l’un des voyants les plus graves, car un fonctionnement sans lubrification détruit rapidement le moteur.
- Solution : Arrêtez immédiatement et en toute sécurité le moteur. Attendez quelques minutes, puis vérifiez le niveau d’huile avec la jauge. Si le niveau est bas : ajoutez de l’huile conforme aux spécifications et contrôlez l’absence de fuites visibles. Si le niveau est correct : le problème peut venir d’un capteur défectueux, d’un filtre bouché ou d’une pompe à huile en panne. Ne redémarrez pas le moteur.
Voyant de Température du Liquide de Refroidissement
- Symbole : Un thermomètre, souvent plongé dans des lignes ondulées représentant du liquide.
- Signification : Le moteur est en surchauffe. Continuer à rouler peut provoquer un grippage, une culasse voilée ou d’autres pannes majeures.
- Solution : Laissez le moteur refroidir complètement. N’ouvrez jamais le bouchon du radiateur à chaud (risque de brûlures graves). Vérifiez ensuite le niveau de liquide dans le vase d’expansion et le radiateur. Contrôlez l’absence de saletés ou débris obstruant les ailettes du radiateur. Si le niveau est bas : complétez avec un mélange eau/liquide de refroidissement approprié. Si le problème persiste : il peut s’agir d’une fuite, d’un thermostat défectueux ou d’une pompe à eau défaillante.
Voyant de Défaillance du Système de Charge
- Symbole : Une batterie avec les signes « + » et « – ».
- Signification : Le système électrique ne charge plus la batterie. Le tracteur fonctionne alors uniquement sur la réserve de batterie.
- Solution : Ne coupez pas le moteur si vous êtes loin d’une zone de service, car il pourrait ne pas redémarrer. Conduisez directement vers un atelier ou un lieu de réparation. Vérifiez l’état de la courroie d’alternateur et nettoyez les bornes de batterie. Si le problème persiste : l’alternateur est probablement défectueux et doit être testé ou remplacé.
Niveau 2 : Voyants Jaunes / Oranges sur le Tableau de Bord John Deere
Les voyants jaunes ou oranges indiquent à l’opérateur : « Attention, surveillez ce paramètre ». Ce ne sont pas des urgences immédiates, mais les ignorer peut entraîner une performance réduite, une consommation de carburant accrue ou une panne future.
Restriction du Filtre à Air
- Symbole : Icône représentant un filtre à air, parfois avec des flèches indiquant un flux restreint.
- Signification : Le filtre à air moteur est encrassé par la poussière et les débris, privant le moteur d’air propre. Cela réduit la puissance et l’efficacité énergétique.
- Solution : Inspectez le filtre à air à votre prochaine opportunité. Selon le type de filtre, nettoyez-le selon le manuel d’utilisation ou remplacez-le par un filtre neuf. Cette opération simple est essentielle pour l’entretien du moteur.
Niveau Bas de DEF (Diesel Exhaust Fluid / AdBlue)
- Symbole : Icône de pot d’échappement avec vapeur ou réservoir avec gouttelette marquée « DEF ».
- Signification : Le niveau de fluide AdBlue est faible. Si le réservoir est vide, le moteur passe en mode dégradé (puissance fortement réduite) ou peut ne pas démarrer.
- Solution : Remplissez le réservoir avec du fluide Diesel Exhaust Fluid de haute qualité dès que possible. Utilisez toujours un entonnoir propre pour éviter toute contamination du système.
Restriction du Filtre Hydraulique
- Symbole : Souvent un symbole de filtre à l’intérieur d’un engrenage ou d’une goutte d’huile.
- Signification : Le filtre à huile hydraulique commence à se boucher et doit être remplacé. Un filtre obstrué entraîne des performances hydrauliques lentes et sollicite fortement la pompe hydraulique.
- Solution : Prévoyez de changer le filtre à huile hydraulique dès que possible dans le cadre d’un entretien du système hydraulique.
Niveau 3 : Voyants Verts, Bleus et Blancs sur le Tableau de Bord John Deere
Ces voyants sont une bonne nouvelle. Ils ne signalent aucune panne, mais confirment simplement qu’un système activé fonctionne correctement.
Engagement de la PDF (Prise de Force)
- Signification : La PDF est active.
- Importance : Rappelle de manière critique que l’équipement rotatif est en fonctionnement, pour assurer la sécurité de l’opérateur et éviter tout accident.
Traction Intégrale (4WD) Active
- Signification : Le système de quatre roues motrices est engagé et transmet la puissance aux quatre roues.
- Importance : Ce voyant informe que le tracteur bénéficie d’une meilleure traction, utile pour les terrains difficiles ou les travaux agricoles exigeants.
Blocage de Différentiel Engagé
- Signification : Le blocage de différentiel est actif, forçant les deux roues d’un même essieu à tourner à la même vitesse.
- Importance : Assure une traction maximale dans des conditions difficiles comme la boue, la neige ou les pentes.
En comprenant cette hiérarchie de couleurs sur le tableau de bord, vous pouvez évaluer instantanément la gravité de chaque voyant et prendre les mesures appropriées, sécurisées et économiques pour votre tracteur John Deere.
Variations de Tableau de Bord Selon le Modèle de Tracteur John Deere
Les tableaux de bord et les symboles peuvent varier considérablement selon la série et l’année de production du tracteur John Deere. Les modèles récents, produits entre 2016 et 2023, sont généralement équipés d’écrans digitaux fournissant des informations de diagnostic détaillées, tandis que les modèles plus anciens reposent principalement sur des jauges analogiques et des voyants simples. Les différences varient également selon la série : les tracteurs utilitaires, comme la série 5000, disposent d’affichages plus simples centrés sur les fonctions essentielles, tandis que les tracteurs haut de gamme pour cultures en rangs, comme la série 8R, offrent des centres d’informations numériques complets et personnalisables. Pour obtenir des informations précises sur la configuration du tableau de bord de votre modèle, il est toujours recommandé de consulter le manuel de l’opérateur correspondant à votre tracteur John Deere.
Conclusion
Le tableau de bord de votre tracteur John Deere transmet en permanence l’état de la machine à l’opérateur. En connaissant le langage des voyants, vous pouvez prévenir que de petits problèmes ne se transforment en pannes majeures et coûteuses. Si un voyant indique qu’une pièce doit être remplacée, FridayParts est votre partenaire de confiance. Nous proposons un vaste stock de pièces détachées John Deere de qualité OEM et équivalente, pour vous permettre de réparer et remettre en service votre matériel rapidement.
Parfois, le problème ne provient pas du système mais du voyant lui-même. Dans ce cas, nous proposons également tous les composants du tableau de bord, des capteurs déclencheurs des voyants aux jauges individuelles, afin que vous disposiez d’informations précises. Avec les bonnes connaissances et les pièces adaptées, votre tracteur John Deere fonctionnera de manière optimale et durable.
