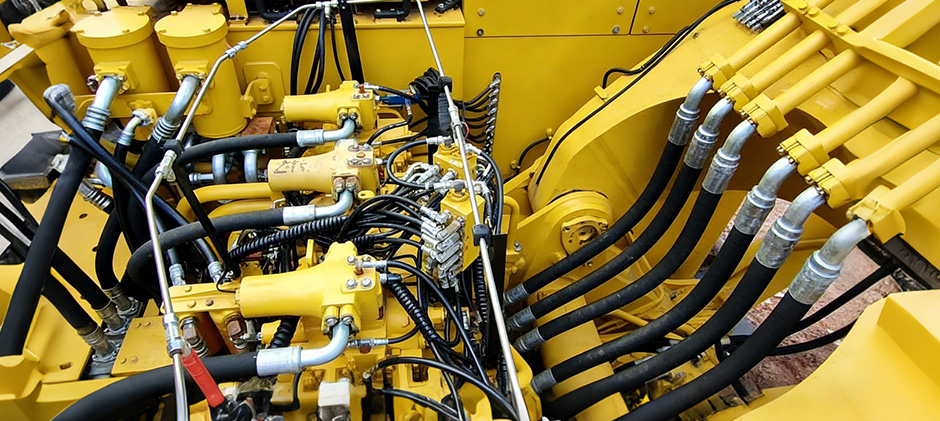

Lorsque le bras de votre excavatrice est lent, que la lame de votre bulldozer semble faible ou que les mouvements de votre chargeuse deviennent saccadés, le problème se situe souvent au niveau du système hydraulique de la machine. Nous allons expliquer les trois principaux types de schémas de valve de commande hydraulique ainsi que leurs principes de fonctionnement, et présenter les problèmes courants et leur dépannage pour vous aider à entretenir le système plus efficacement.
Qu’est-ce qu’une vanne de commande hydraulique ?
En termes simples, les vannes de commande hydraulique servent à contrôler où l’huile hydraulique circule, la pression qu’elle exerce et la vitesse à laquelle elle s’écoule.
On peut les considérer comme le « contrôleur de trafic » du système hydraulique. Le bras, le godet, les chenilles et les autres mouvements de l’équipement sont en réalité commandés par l’huile hydraulique dirigée par ces vannes. Bien qu’il existe de nombreux types de vannes, elles se divisent généralement en trois catégories :
- Vanne de commande directionnelle : détermine la direction de l’écoulement de l’huile (direction de l’action)
- Vanne de régulation de pression : contrôle la pression (force)
- Vanne de régulation de pression : contrôle la pression (force)
Connaître ces trois types de vannes permet de comprendre l’essentiel du système hydraulique. Lorsque vous rencontrez des problèmes tels que des équipements lents, des mouvements ralentis ou saccadés, il sera plus facile d’identifier l’origine du problème.
Vannes de commande directionnelle
Une vanne de commande directionnelle agit comme le « contrôleur de trafic » d’un système hydraulique. Sur les excavatrices et les rétrochargeuses, lorsque vous déplacez le levier de commande, ce sont ces vannes qui réagissent réellement. Elles déterminent quand l’huile hydraulique circule et où elle se dirige, permettant aux vérins de s’étendre ou de se rétracter et aux moteurs de tourner, afin que la machine puisse effectuer différentes actions.
Ces vannes sont généralement regroupées dans un bloc de vannes, recevant les signaux de l’opérateur depuis la cabine. Presque toutes les fonctions — qu’il s’agisse de lever une charge sur un chariot élévateur ou de faire tourner la superstructure d’une excavatrice — dépendent d’elles.
Les vannes de commande directionnelle se définissent principalement par deux critères :
- Le nombre de ports (combien de connexions elles possèdent)
- Le nombre de positions (combien d’états de fonctionnement elles peuvent commuter)
Dans les équipements lourds, le type le plus courant est la vanne 4 voies, 3 positions. Elle comporte quatre ports — P (pompe), T (réservoir), et A et B (vers l’actionneur). Le tiroir interne peut se déplacer entre trois positions, chacune créant un chemin d’écoulement différent.
Comment fonctionne une vanne de commande directionnelle

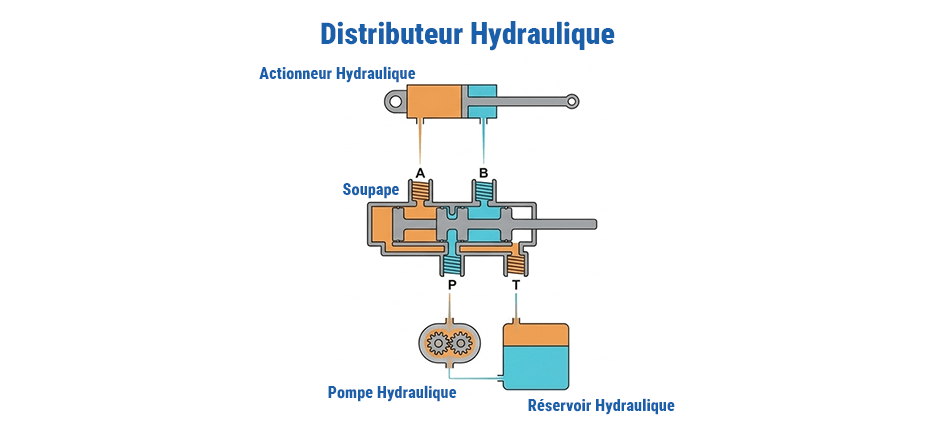

Regardons un schéma typique pour comprendre son fonctionnement. Il montre une vanne à tiroir 4 voies, 3 positions reliée à un vérin double effet. Le vérin est l’actionneur. La partie la plus importante de la vanne est le tiroir. Il s’agit d’une tige métallique qui glisse de gauche à droite à l’intérieur du corps de la vanne. Le tiroir comporte des lands et des rainures, et ouvre ou ferme différents passages d’huile en se déplaçant. Cela change la direction de l’écoulement de l’huile.
Position neutre (pas d’action)
Lorsque vous n’actionnez pas le levier, le tiroir reste au centre grâce à la force du ressort. À ce moment, le port de pompe (P) est connecté directement au port réservoir (T). L’huile hydraulique circule à basse pression, ce qui permet d’économiser de l’énergie et de réduire la chaleur.
En même temps, les deux ports de travail A et B sont bloqués. Le vérin ou le moteur est verrouillé. L’actionneur, comme le bras de l’excavatrice, reste en place et ne descend pas.
Position 1 (extension)
Lorsque vous poussez le levier, le tiroir se déplace d’un côté (vers la droite sur le schéma). Il ouvre de nouveaux passages internes d’huile. L’huile haute pression provenant de la pompe circule de P vers A, entre dans le vérin et pousse le piston vers l’extérieur. La tige du piston s’étend. En même temps, le port B s’ouvre et l’huile usée provenant de l’autre côté du vérin retourne au réservoir.
Position 2 (rétraction)
Lorsque vous tirez le levier, le tiroir se déplace de l’autre côté (vers la gauche). L’écoulement de l’huile est complètement inversé. L’huile haute pression circule de P vers B et pousse le piston en arrière. La tige du piston se rétracte. L’huile usée provenant de l’autre côté du vérin retourne au réservoir par A. Une vanne de commande directionnelle ne produit pas de puissance. Elle ne fait que diriger où la puissance doit aller.
Vannes de régulation de pression
Si les vannes de commande directionnelle décident où l’huile circule, les vannes de régulation de pression contrôlent la force de la pression. Sans elles, la haute pression de la pompe hydraulique peut facilement endommager les tuyaux et raccords, et même casser des composants coûteux comme les vérins et les moteurs.
La fonction principale des vannes de régulation de pression est d’agir comme vannes de sécurité. Elles permettent une libération de pression sûre et sont généralement installées près de la pompe hydraulique. Ce groupe inclut également les vannes réductrices, les vannes séquentielles et les vannes de contrepoids, chacune contrôlant la pression à différents points du système.
Par exemple, sur un bulldozer, la vanne de sécurité empêche le vérin de levage de se casser à cause d’une pression trop élevée. Lorsque le godet d’une chargeuse frappe un objet dur, la vanne de sécurité protège l’ensemble du système hydraulique.
Comment fonctionne une vanne de régulation de pression

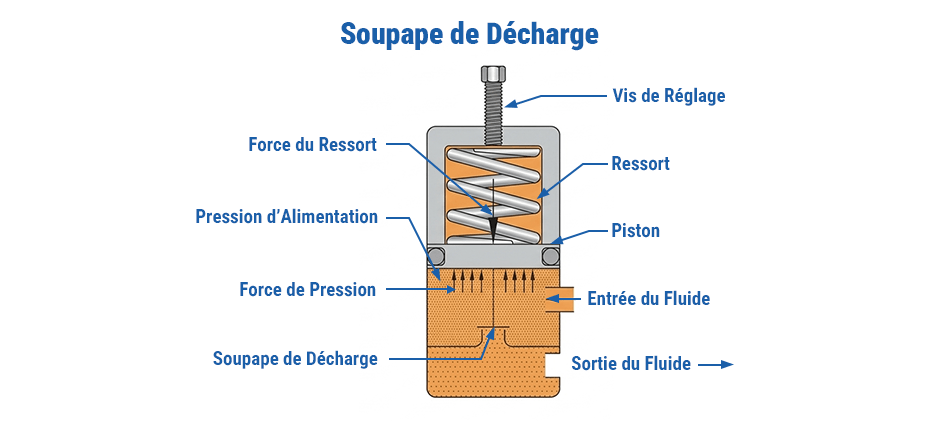

La vanne de régulation de pression la plus courante est la vanne de sécurité (ou de décharge). Elle est simple mais très efficace : elle équilibre la force du ressort avec la pression hydraulique. Voici le fonctionnement d’une vanne de décharge de base à action directe :
- Vis de réglage : permet de définir la pression maximale du système en modifiant la tension du ressort (appelée « pression d’ouverture »).
- Ressort : maintient la vanne fermée sous pression normale.
- Piston (ou clapet) : se déplace vers le haut pour laisser l’huile s’échapper lorsque la pression devient trop élevée.
- Entrée du Fluide : pression principale provenant de la pompe.
- Sortie du Fluide : chemin par lequel l’excédent de fluide retourne au réservoir.
Fonctionnement étape par étape :
- Fonctionnement normal : Tant que la pression de la pompe est inférieure à la force du ressort, la vanne reste fermée. Tout le fluide est utilisé pour effectuer le travail.
- Sursaut de pression : Par exemple, lorsque le godet de votre excavatrice frappe une roche solide. Le vérin ne peut pas bouger, mais la pompe continue de pousser le fluide. La pression augmente rapidement.
- Ouverture de la vanne : Lorsque la pression dépasse la force du ressort, le piston se soulève et laisse l’excédent de fluide s’écouler vers le réservoir.
- Baisse de la pression : Une fois que la pression redescend, le ressort repousse le piston vers le bas et referme la vanne.
Tout se produit instantanément, protégeant le système hydraulique contre les dommages.
Régulation de débit
La pression détermine la force, et le débit détermine la vitesse. Une vanne de régulation de débit est l’élément clé qui contrôle la vitesse de déplacement de votre machine. Que vous ayez besoin d’abaisser des charges lourdes et précises lentement et avec soin, ou de vider rapidement un godet de pierres, vous avez besoin d’une régulation de débit.
Ces vannes fonctionnent en contrôlant la quantité d’huile qui circule dans les conduites sur une période donnée. En limitant l’huile qui entre dans le vérin hydraulique, vous ralentissez la vitesse d’extension et de rétraction de la tige. La plupart des machines tout-terrain modernes intègrent déjà la régulation de débit dans la vanne de commande principale. Mais pour des travaux nécessitant un contrôle de vitesse extrêmement précis, des vannes de régulation de débit séparées sont encore largement utilisées.
Comment fonctionne une vanne de régulation de débit

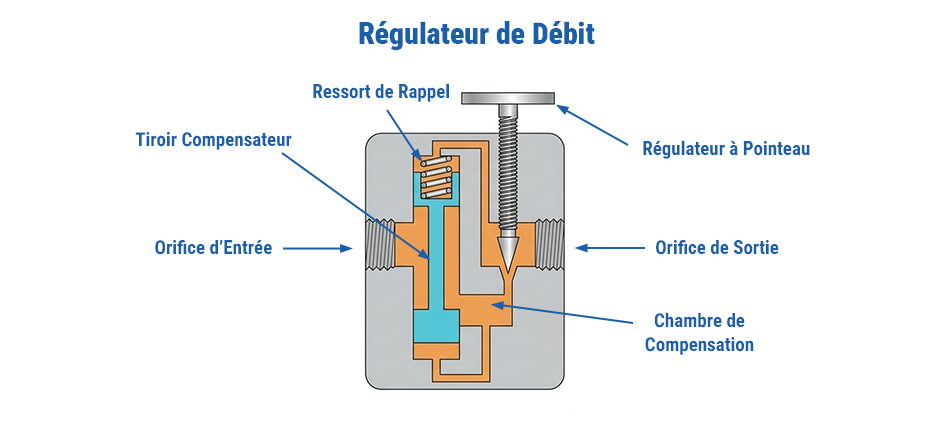

La façon la plus simple de contrôler le débit est d’ajouter une restriction, comme si vous mettiez votre pouce sur un tuyau d’arrosage. Mais une restriction simple présente un problème majeur : lorsque la pression change, le débit change également. Pour y remédier, la plupart des systèmes hydrauliques utilisent une vanne de régulation de débit compensée par pression. Ce dispositif plus intelligent maintient la vitesse constante, quel que soit le changement de charge.
Décomposons ses composants :
- Régulation de débit à aiguille : Il s’agit de l’ouverture réglable. Tournez le bouton pour déplacer l’aiguille vers l’intérieur ou l’extérieur, agrandissant ou réduisant l’ouverture. Cela permet de régler la vitesse.
- Régulation de débit à aiguille : Il s’agit de l’ouverture réglable. Tournez le bouton pour déplacer l’aiguille vers l’intérieur ou l’extérieur, agrandissant ou réduisant l’ouverture. Cela permet de régler la vitesse.
Voici comment la vanne maintient la vitesse stable :
- L’opérateur règle d’abord la vitesse souhaitée en ajustant la vanne à aiguille (c’est-à-dire en définissant le débit).
- L’huile entre par l’entrée et passe à travers la petite ouverture créée par la vanne à aiguille.
- En même temps, le tiroir compensateur surveille en permanence la pression avant et après la vanne à aiguille. Son rôle est de maintenir cette différence de pression stable.
Si la charge augmente, comme lorsqu’on soulève une pierre plus lourde, la pression de sortie monte. Normalement, cela réduirait le débit et ralentirait le mouvement. Mais le tiroir compensateur réagit immédiatement et s’ouvre un peu plus, laissant passer davantage d’huile pour que la vitesse reste constante.
Si la charge diminue, il fait l’inverse. Il se ferme légèrement pour réduire le débit, empêchant le mouvement de s’accélérer brusquement.
Cette conception intelligente permet à la machine de fonctionner en douceur et de manière stable, ce qui est important à la fois pour accomplir le travail et pour la sécurité sur le chantier.
Dépannage des problèmes courants des vannes de commande hydraulique
Lorsque votre machine commence à rencontrer des problèmes, voici les cas fréquents liés aux vannes :
Mouvement saccadé ou irrégulier
Par exemple, le vérin ou le moteur peut accélérer et ralentir au lieu de se déplacer de manière fluide. En général, ce problème provient d’une vanne de régulation de débit ou d’une contamination dans le système. Des débris peuvent partiellement obstruer un petit orifice, le tiroir compensateur peut se coincer, ou de l’air peut entrer dans les conduites.
Vous pouvez commencer par remplacer le filtre, vérifier la vanne pour détecter de la saleté, puis purger le système.
Ralentissement et faible puissance
Par exemple, des charges qui étaient faciles à lever deviennent maintenant beaucoup plus lourdes, et la machine peut chauffer plus que d’habitude. Ces problèmes proviennent généralement de problèmes de pression. Une vanne de sécurité mal réglée, une fuite interne dans la vanne ou une conduite bloquée peut en être la cause.
Vous pouvez vérifier et ajuster le réglage de la vanne de sécurité. Si la vanne est usée, elle renverra l’huile directement au réservoir au lieu d’effectuer un travail utile.
Fuite d’huile externe
Si vous observez de l’huile qui goutte à l’extérieur du corps de la vanne, il y a définitivement un problème. Dans la plupart des cas, le joint est usé ou endommagé, ou le corps de la vanne peut être fissuré suite à un impact.
Le point de fuite doit être identifié, le joint remplacé et les raccords resserrés. Si le corps de la vanne est fissuré, il doit être remplacé.
Pas de réponse pendant l’opération
Vous avez déplacé le levier, mais la machine n’a pas réagi. Si c’est une vanne électriquement commandée, le solénoïde peut être défectueux ou il peut y avoir un problème de câblage. Si c’est un problème mécanique, le tiroir peut être coincé.
Le signal électrique peut être vérifié en premier. Si le signal est normal, le solénoïde peut nécessiter un remplacement. Si le tiroir est bloqué, il doit généralement être démonté et nettoyé. Dans les cas graves, l’électrovanne doit être remplacée directement.
Maintenez vos machines en fonctionnement avec les bonnes pièces
Si vous constatez que la vanne est usée ou endommagée, la remplacer est généralement la solution la plus simple et la plus fiable.
