L’une des caractéristiques les plus impressionnantes d’une pelle hydraulique est la capacité de sa tourelle à tourner sur 360 degrés au-dessus du train de roulement. C’est cette rotation complète qui rend la machine à la fois puissante et extrêmement polyvalente.
Mais vous êtes-vous déjà demandé quelle pièce rend cette rotation possible ? La réponse se trouve dans un composant clé : la couronne d’orientation.
Dans cet article, nous allons voir ce qu’est une couronne d’orientation, comment elle fonctionne et comment l’entretenir correctement.
Quels sont les composants d’une couronne d’orientation ?
Une couronne d’orientation — également appelée couronne de rotation, roulement d’orientation ou roulement de tourelle — peut sembler n’être qu’un grand anneau métallique. En réalité, il s’agit d’un composant de haute précision, conçu pour supporter des efforts très importants.
Pour bien comprendre son fonctionnement, il faut examiner ses principaux éléments :
Bagues intérieure et extérieure
La base de la couronne est constituée de deux bagues en acier, l’une s’emboîtant dans l’autre.
Sur une pelle hydraulique :
- l’une des bagues (généralement la bague extérieure) est boulonnée au châssis inférieur et reste fixe ;
- l’autre bague (souvent la bague intérieure) est fixée à la tourelle, aussi appelée la maison.
Les faces internes de ces bagues comportent des gorges usinées avec précision, appelées chemins de roulement.
Éléments roulants
Entre ces chemins de roulement se trouvent les éléments roulants.
Dans la majorité des cas, il s’agit de billes en acier trempé, mais certaines versions pour applications lourdes utilisent des rouleaux cylindriques.
Leur rôle est de réduire la friction au minimum afin que les deux bagues puissent tourner l’une par rapport à l’autre de manière fluide.
- Les billes offrent un contact ponctuel.
- Les rouleaux offrent un contact linéaire, mieux adapté aux charges élevées.
Joints d’étanchéité
Des joints robustes sont installés sur la partie supérieure et inférieure de la couronne. Leur rôle est double :
- retenir la graisse de lubrification à l’intérieur ;
- empêcher l’intrusion de contaminants — poussière, sable, eau, boue — particulièrement présents sur les chantiers.
Un joint défectueux entraîne presque toujours une défaillance prématurée du roulement.
Denture (couronne dentée)
Sur la majorité des pelles, l’une des bagues (le plus souvent la bague intérieure) comporte une denture usinée directement sur son pourtour. Cette denture permet à la couronne d’être entraînée en rotation.
Le mécanisme de rotation (swing drive)
À noter : le moteur d’orientation est un système distinct, mais il fonctionne en interaction directe avec la couronne.
Il comprend :
- un moteur hydraulique,
- un réducteur,
- un petit pignon.
Ce pignon engrène avec la denture de la couronne d’orientation et fournit le couple nécessaire pour faire tourner la tourelle.
Comment fonctionne une couronne d’orientation ?

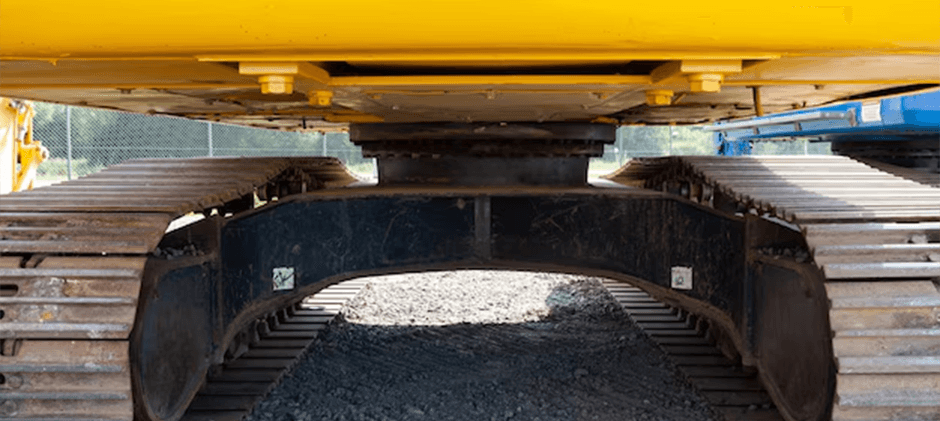

La couronne d’orientation constitue le lien rotatif essentiel entre le châssis inférieur fixe et la tourelle mobile de la pelle.
Lorsque l’opérateur actionne la commande de rotation :
- le fluide hydraulique alimente le moteur d’orientation ;
- le moteur entraîne le pignon ;
- le pignon engrène avec la denture de la couronne ;
- la bague intérieure (et toute la tourelle) tourne autour de la bague extérieure fixe.
Mais la couronne ne sert pas uniquement à permettre la rotation. Elle supporte trois types de charges simultanément :
- Charge axiale : le poids vertical de la cabine, du moteur, du contrepoids, de la flèche et du bras.
- Charge radiale : les efforts horizontaux générés lors de la rotation ou du travail en déport.
- Moment de renversement : la force de basculement créée lorsque la flèche est déployée avec une charge importante.
Les couronnes d’orientation sont conçues pour supporter ces efforts combinés tout en garantissant stabilité et rotation fluide.
Sans elles, une pelle serait simplement un outil de creusement fixe, incapable de pivoter.
Quelles sont les causes d’usure ou de défaillance d’une couronne d’orientation ?
Les couronnes d’orientation travaillent sous des contraintes extrêmes. Sur un chantier, plusieurs facteurs peuvent accélérer leur usure.
Contamination
Lorsque les joints sont usés ou endommagés, des particules abrasives (sable, poussière, eau) pénètrent dans les chemins de roulement. Mélangées à la graisse, elles forment une pâte abrasive qui détruit rapidement les surfaces internes.
Lubrification insuffisante ou inadaptée
Un manque de graisse entraîne un contact métal contre métal, provoquant échauffement et écaillage (spalling).
L’utilisation d’une graisse non adaptée aux fortes pressions est tout aussi néfaste.
Surcharges et chocs
Soulever régulièrement des charges au-delà des capacités de la machine, heurter violemment le sol avec le godet ou laisser tomber des charges provoque :
- des empreintes permanentes (brinelling) dans les chemins de roulement,
- puis des fissures et une usure accélérée.
Boulons desserrés
Les boulons de fixation subissent vibrations et variations de charge. S’ils ne sont pas contrôlés et resserrés selon les préconisations constructeur, la couronne peut se déplacer légèrement, concentrant la charge sur une zone réduite — ce qui entraîne une défaillance rapide.
La cause numéro un des défaillances prématurées reste le manque de graissage et l’absence de contrôle du couple de serrage.
Signes d’usure ou de dégradation
Une couronne d’orientation défectueuse donne presque toujours des signes avant-coureurs :
- Bruits anormaux : grincements, grondements, claquements lors de la rotation.
- Jeu excessif ou basculement : un mouvement vertical visible entre la tourelle et le châssis est un signal d’alerte majeur.
- Présence de limaille métallique dans la graisse : signe d’usure interne avancée.
- Rotation saccadée ou bloquée : zones dures, mouvements irréguliers, frottements.
Bonnes pratiques de maintenance
La durée de vie d’une couronne dépend directement de son entretien.
Graissage régulier
Graissez la couronne selon les recommandations constructeur (généralement toutes les 50 à 100 heures).
Utilisez une graisse haute pression (EP) de qualité. Faites tourner lentement la tourelle pendant le graissage jusqu’à l’apparition de graisse propre aux joints.
Contrôle du serrage des boulons
Vérifiez le couple de serrage avec une clé dynamométrique étalonnée, souvent toutes les 250 à 500 heures, en suivant un serrage en croix.
Propreté
Nettoyez soigneusement les graisseurs et les joints avant toute opération.
Surveillance en fonctionnement
Soyez attentif aux bruits, aux jeux et aux sensations anormales lors des inspections quotidiennes.
Utilisation maîtrisée
Évitez les chocs violents, respectez les capacités de levage et travaillez autant que possible sur un terrain nivelé.
Conclusion
La couronne d’orientation est un composant discret mais fondamental : elle permet à la machine de pivoter avec précision et stabilité, rendant possibles les travaux de terrassement lourds.
Comprendre son fonctionnement, identifier les causes d’usure et appliquer une maintenance rigoureuse permet de réduire les arrêts machine, d’améliorer la sécurité et de prolonger la durée de vie de l’équipement.
Et lorsqu’un remplacement devient nécessaire, il est essentiel d’agir rapidement.
