Un intercooler (ou refroidisseur intermédiaire) est un dispositif d’échange thermique conçu pour refroidir l’air comprimé provenant d’un turbocompresseur ou d’un compresseur avant qu’il n’entre dans le moteur. Le refroidissement de cet air permet d’améliorer les performances du moteur, de prévenir les dommages dus à la surchauffe et d’augmenter l’efficacité. Ce guide couvre tout ce que vous devez savoir sur les intercoolers, y compris leur fonctionnement, les différents types, les conseils d’entretien, les applications et bien plus encore.
Points Clés
- Un intercooler est un dispositif qui refroidit l’air comprimé avant qu’il n’entre dans le moteur.
- C’est un élément essentiel des moteurs suralimentés à haut rendement.
- Les deux principaux types d’intercoolers sont les intercoolers air-air et air-eau.

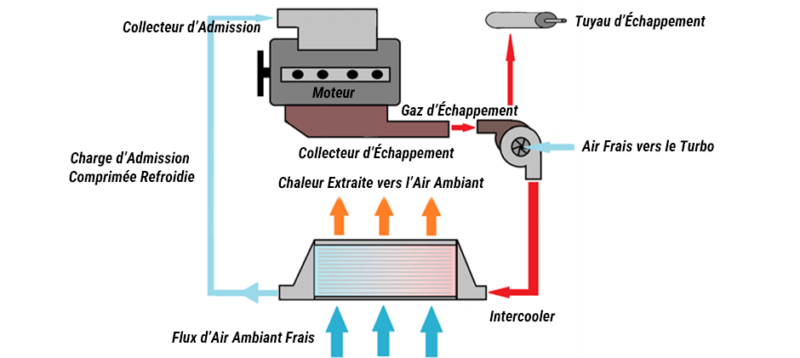

Comment fonctionne un intercooler ?
Un intercooler réduit la température de l’air d’admission après qu’il a été comprimé par un turbocompresseur ou un compresseur.
Pour comprendre le fonctionnement d’un intercooler (échangeur), il faut d’abord savoir ce qui se passe lors de l’induction forcée. Lorsqu’un turbocompresseur ou un compresseur comprime l’air pour en forcer davantage dans les cylindres du moteur, l’air se réchauffe considérablement, atteignant parfois plus de 200 °C. C’est un principe fondamental de la physique : l’air comprimé devient plus chaud.
L’air chaud est moins dense, ce qui signifie qu’il contient moins de molécules d’oxygène par unité de volume. Or, l’oxygène est essentiel à la combustion : un air plus chaud entraîne donc une combustion moins efficace du carburant et une baisse de puissance. C’est ici qu’intervient l’intercooler.
L’air chaud circule à travers les tubes et ailettes de refroidissement de l’intercooler, qui dissipent la chaleur vers l’atmosphère ambiante. En refroidissant, l’air devient plus dense et plus riche en oxygène. Cet air refroidi entre ensuite dans le moteur, permettant de brûler davantage de carburant et de produire une combustion plus puissante et plus efficace.
Pourquoi l’intercooler est-il important ?
Un intercooler est essentiel pour tout moteur moderne utilisant l’induction forcée, et ce pour plusieurs raisons clés :
- Augmentation de la Puissance et du Couple : Un air plus frais et plus dense permet au moteur de brûler davantage de carburant de manière plus efficace, ce qui se traduit directement par une augmentation significative de la puissance et du couple.
- Fiabilité Accrue du Moteur : Des températures d’air d’admission trop élevées peuvent entraîner un phénomène dangereux appelé « cliquetis » ou « détonation », qui peut causer de graves dommages au moteur. En maintenant les températures à un niveau bas, l’intercooler protège le moteur et réduit le stress thermique sur des composants critiques comme les pistons et les soupapes, prolongeant ainsi la durée de vie du moteur.
- Meilleure Efficacité Énergétique : Une combustion plus complète et plus efficace permet au moteur de produire plus de puissance avec la même quantité de carburant, ce qui peut améliorer la consommation de carburant.
- Performance Constante : Un intercooler aide à maintenir une température d’air d’admission stable, garantissant ainsi un fonctionnement fiable et constant du moteur, même sous forte charge ou dans des conditions climatiques variables.

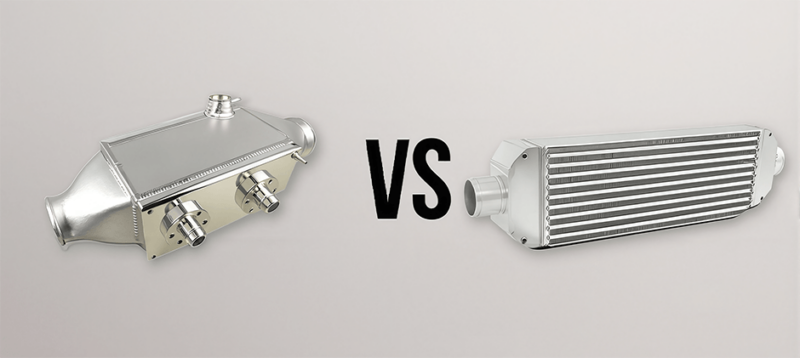

Types d’Intercoolers
Les intercoolers se divisent en deux types principaux : air-air et air-eau, selon leur mode de transfert de chaleur.
1. Refroidisseur d’Air
Il s’agit du type d’intercooler le plus courant. Il fonctionne en faisant passer l’air chaud compressé à travers un noyau composé de tubes et d’ailettes, tandis que l’air extérieur généré par le mouvement de la machine circule autour des ailettes pour évacuer la chaleur. Ils sont souvent montés à l’avant des machines tout-terrain pour bénéficier d’un flux d’air maximal, mais on peut également les trouver sur le dessus du moteur.
Avantages
- Simplicité : Sans pièces mobiles ni plomberie complexe, ils sont simples et fiables.
- Coût Réduit : Leur conception simple les rend moins chers à fabriquer et à acheter.
- Légèreté : Ils ajoutent moins de poids à la machine par rapport aux systèmes air-eau.
- Entretien Réduit : Grâce à leur structure simple, ils nécessitent très peu d’entretien.
Inconvénients ： - Dépend de l’Emplacement : Leur efficacité dépend fortement de la vitesse de la machine et de leur position. Les modèles montés à l’avant sont très efficaces, mais peuvent nécessiter des conduites d’admission plus longues, ce qui peut légèrement augmenter le temps de réponse du turbo.
- Saturation Thermique : Les modèles montés sur le dessus peuvent souffrir de « saturation thermique », c’est-à-dire que la chaleur du moteur diminue leur efficacité de refroidissement, notamment à basse vitesse ou à l’arrêt.
Positionnement
La meilleure position pour un intercooler air-air est à l’avant de la machine, car c’est la plus efficace. Si la configuration ne permet pas une installation à l’avant, l’intercooler peut être monté sur le dessus du moteur ou même sur le côté. Ces emplacements nécessitent généralement des conduits ou des prises d’air supplémentaires pour diriger l’air extérieur vers l’intercooler. Cependant, ces solutions sont moins pratiques car le flux d’air y est moins efficace. En conséquence, l’intercooler peut subir une saturation thermique due à la chaleur du moteur lorsque le flux d’air externe diminue.
2. Refroidisseur Air-Eau
Un intercooler air-eau utilise un liquide de refroidissement pour abaisser la température de l’air compressé. Le système se compose d’un intercooler compact, d’un radiateur séparé pour refroidir le liquide, d’une pompe et de conduites de raccordement. L’air comprimé chauffe le liquide, qui est ensuite pompé vers le radiateur pour libérer la chaleur dans l’atmosphère.
Avantages
- Efficacité de Refroidissement Supérieure : L’eau est bien plus efficace que l’air pour transférer la chaleur, offrant des températures d’admission plus stables et constantes.
- Souplesse d’Installation : L’intercooler n’ayant pas besoin d’un flux d’air direct, il peut être placé n’importe où dans le compartiment moteur, ce qui permet des conduites d’admission plus courtes et réduit le temps de réponse du turbo.
- Performance Constante : Moins dépendants de la vitesse de la machine, ces systèmes maintiennent des températures basses même à l’arrêt, grâce à la pompe et au ventilateur de refroidissement dédié.
Inconvénients
- Complexité et Coût : Le système est plus complexe, comprenant une pompe, un radiateur et des conduites de liquide, ce qui le rend plus lourd et plus coûteux.
- Plus de Risques de Panne : Le nombre de composants supplémentaires augmente les risques de fuites ou de défaillances.
Positionnement
L’intercooler air-eau peut être installé n’importe où dans le compartiment moteur, à condition que le radiateur soit placé dans une zone bien ventilée ou équipé d’un ventilateur thermique.
Comment la taille de l’intercooler influence-t-elle les performances ?
La taille d’un intercooler influence son efficacité de refroidissement, la perte de pression et le temps de réponse. Un intercooler plus grand dispose d’une surface d’échange plus importante et peut refroidir l’air plus efficacement, mais cela peut également entraîner des effets négatifs. Un noyau trop grand peut provoquer une forte chute de la pression de suralimentation à mesure que l’air le traverse, et son volume interne plus important peut augmenter le temps de réponse du turbo, ralentissant la réaction du moteur à l’accélération. Il est donc judicieux de choisir un intercooler suffisamment grand pour le niveau de suralimentation du moteur et son usage prévu, sans être trop grand au point de nuire aux performances.
L’avenir de la technologie des intercoolers
Aujourd’hui, les intercoolers sont plus solides et plus efficaces que jamais. On voit apparaître de nouvelles technologies, comme des noyaux optimisés, des intercoolers intégrés directement à l’admission du moteur, et même des systèmes projetant une fine brume d’eau pour évacuer instantanément la chaleur.
À l’avenir, de nouveaux matériaux et de meilleures techniques permettront d’améliorer encore les intercoolers. Ils deviendront plus légers, plus compacts, et la technologie évoluera pour s’adapter aux nouveaux types d’équipements.
Symptômes d’un Intercooler Défectueux
Voici les signes visibles pouvant indiquer un problème avec l’intercooler :
Fumée Noire à l’Échappement
Provoquée par la combustion de carburant non brûlé en excès dans le système d’échappement lorsque le moteur tourne en mélange trop riche.
Accélération Poussive
Un retard notable dans la réponse de la machine est souvent le signe d’une légère fuite de pression de suralimentation.
Sifflement Excessif du Turbo
Un bruit de sifflement inhabituel provenant du turbocompresseur, qui travaille davantage pour compenser une fuite.
Activation du « Mode Dégradé »
L’ordinateur de bord peut limiter la puissance et le régime du moteur, rendant la conduite difficile. C’est une réaction à une fuite de suralimentation importante.
Surchauffe du Moteur et Cognements
Dans le cas des intercoolers air-eau obstrués, le moteur peut surchauffer à cause d’un refroidissement inefficace de l’air d’admission, ce qui peut entraîner des cognements du moteur.
Que se passe-t-il lorsque votre intercooler tombe en panne ?
Voici les conséquences possibles sur les systèmes de la machine :
Rapport Air-carburant Perturbé
Une fuite empêche la bonne quantité d’air comprimé d’atteindre le moteur, ce qui entraîne un mélange air-carburant trop riche ou trop pauvre.
Baisse des Performances et de l’Économie de Carburant
Un mauvais rapport air-carburant et une combustion inefficace provoquent une perte de puissance notable et une augmentation de la consommation de carburant.
Vitesse Accrue du Turbocompresseur
Pour compenser une fuite de pression, le turbocompresseur tourne à une vitesse supérieure à la normale. Cependant, malgré cet effort, la pression de suralimentation réelle qui atteint le moteur reste inférieure au niveau souhaité à cause de la fuite.
Température d’Air d’Admission Plus Élevée
En raison d’un intercooler air-eau obstrué, la capacité de l’unité à refroidir l’air comprimé diminue. Cela entraîne une admission d’air plus chaud dans le moteur, ce qui réduit son efficacité.
Pour maintenir votre intercooler en bon état, il est essentiel de suivre les conseils d’entretien ci-dessous.
Conseils d’entretien de l’intercooler pour les équipements tout-terrain
Il est recommandé d’inspecter et éventuellement de nettoyer l’intercooler au moins une fois par an, toutes les 250 heures, ou lors des changements de filtres de routine, selon votre programme d’entretien. Si vous constatez des problèmes de performance tels qu’une perte de puissance ou une fumée excessive, ou si vous travaillez souvent dans des environnements poussiéreux ou sales, un nettoyage plus fréquent est nécessaire.
Pour prolonger la durée de vie de votre intercooler, suivez les conseils suivants :
Nettoyage Régulier
Il faut nettoyer l’extérieur de l’intercooler à l’aide d’une brosse ou d’air comprimé pour éliminer toute contamination.
Inspection du Turbocompresseur
Avec le temps, les turbocompresseurs peuvent laisser échapper de petites quantités d’huile dans l’intercooler. Cette huile réduit l’efficacité du refroidissement. Il est donc conseillé de faire nettoyer l’intercooler par un professionnel, ou de remplacer le turbocompresseur en cas de problème sérieux.
Performance Checks
If you experience a noticeable drop in engine power, increased fuel consumption, or excessive exhaust smoke, it could indicate a problem with the intercooler. So, regularly checking the intercooler is necessary.
Inspection Professionnelle
Pour garantir des performances optimales et détecter les problèmes potentiels à temps, il est recommandé de consulter un mécanicien au moins une fois par an ou dès que vous remarquez une anomalie de fonctionnement.
Applications des Intercoolers
- Voitures de tourisme et véhicules de performance
- Camions commerciaux et utilitaires légers
- Moteurs diesel haute performance dans les machines de construction et agricoles
- Moteurs marins
- Moteurs industriels fixes et compresseurs d’air
Conclusion
En comprenant ce qu’est un intercooler, son rôle, les différents types existants, les signes de défaillance, leurs effets, ainsi que les conseils d’entretien, vous êtes mieux préparé à en saisir l’importance dans les machines modernes. Que vous assuriez l’entretien d’une flotte d’équipements lourds ou l’optimisation d’un véhicule de performance, veiller à ce que votre intercooler soit en parfait état de fonctionnement est essentiel. Si vous avez besoin d’un intercooler de remplacement de haute qualité ou de composants associés, fr.FridayParts.com propose un large choix de pièces durables et fiables pour garantir les meilleures performances de votre moteur.
