Les modules de contrôle des bougies de préchauffage diesel sont essentiels pour le démarrage à froid de vos équipements. Pourtant, beaucoup d’utilisateurs ne savent pas exactement à quoi ils servent ni comment détecter un problème.
Dans cet article, nous vous expliquons le rôle du module, les symptômes d’une panne et comment le tester étape par étape, pour que votre moteur démarre toujours efficacement.

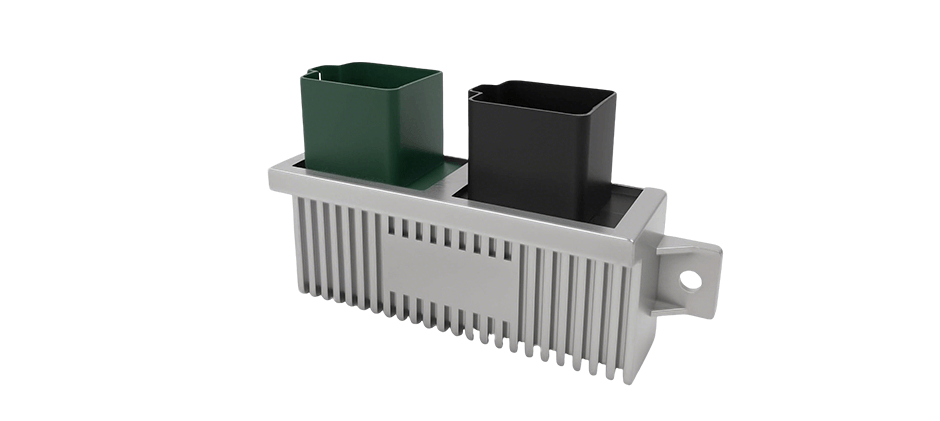

Qu’est-ce qu’un module de contrôle de bougies de préchauffage ?
Une bougie de préchauffage est une petite pièce chauffante installée dans chaque cylindre. Sa fonction principale est de réchauffer l’air afin de faciliter le démarrage du moteur diesel à froid et permettre une combustion optimale du carburant.
Mais comment savoir quand les bougies s’allument et combien de temps elles chauffent ? L’intensité du courant et la durée ne sont pas décidées par la bougie elle-même. C’est le module de contrôle des bougies qui gère tout cela.
Ce module agit comme le « centre de commande » du système de préchauffage. Il est généralement situé près du moteur et relié à l’unité de commande moteur (ECU). Il prend en compte des informations telles que la température du liquide de refroidissement, la température de l’air d’admission et le régime moteur pour déterminer le fonctionnement exact de chaque bougie.
Fonctions principales du module
Phase de préchauffage : Avant le démarrage, le module active les bougies pour chauffer les chambres de combustion à la température idéale. Le témoin des bougies sur le tableau de bord s’allume à ce moment.
Phase de démarrage : Pendant que le moteur tourne, le module continue de chauffer les bougies, assurant un démarrage rapide et fluide.
Phase de post-chauffage : Après le démarrage, le module maintient les bougies à faible puissance pendant quelques secondes pour stabiliser la combustion, réduire la fumée blanche et améliorer le ralenti moteur à froid.
À noter : Le module de contrôle ne doit pas être confondu avec un simple relais de bougie. Le relais se contente d’ouvrir ou de fermer le circuit électrique, alors que le module ajuste précisément le temps et l’intensité du courant pour protéger les bougies et garantir un démarrage fiable.

Symptômes d’un module de bougies défectueux
Un module défaillant impacte directement tout le système de préchauffage. Voici les signes les plus courants à surveiller :
Démarrage difficile ou impossible
Le moteur diesel a du mal à s’allumer par temps froid. Si le problème s’aggrave lorsque la température baisse, le module de bougies est souvent en cause.
Fumée blanche abondante à l’échappement
Les bougies ne chauffent pas assez les cylindres, le carburant ne brûle pas complètement et génère une épaisse fumée blanche au démarrage. Cette fumée disparaît généralement une fois le moteur chaud.
Ralenti irrégulier et perte de puissance
Si la fonction de post-chauffage ne fonctionne pas, le moteur froid brûle mal le carburant. Résultat : ralenti instable, puissance réduite et machine lente jusqu’au réchauffement complet.
Témoin moteur ou voyant des bougies anormal
L’ECU surveille en permanence le module et son câblage. Un court-circuit ou un module non réactif peut déclencher le témoin moteur ou faire clignoter le voyant des bougies plus longtemps que d’habitude.
Bougies qui tombent en panne à répétition
Si vous remplacez souvent les mêmes bougies ou que plusieurs brûlent simultanément, le problème vient probablement du module. Un module défectueux peut envoyer trop de tension ou laisser les bougies actives trop longtemps, entraînant leur surchauffe.
Comment tester votre module de bougies
Avant de tester le module, vérifiez toujours que le moteur est froid et débranchez la borne négative de la batterie.
Vérifier les bougies
Deux méthodes fiables :
- Test au multimètre (préféré) :
Réglez le multimètre sur la résistance (Ω).
Débranchez le fil de la bougie.
Placez une sonde sur la borne de la bougie, l’autre sur une partie métallique propre.
Une bougie saine présente une faible résistance (<1 Ω). Si le multimètre indique OL ou une valeur très élevée, la bougie est défectueuse.
- Test avec une lampe témoin 12 V :
Branchez la pince sur la borne positive de la batterie.
Touchez la borne de la bougie avec la sonde.
La lampe s’allume ? Bougie OK. Sinon, bougie HS.
Vérifier le module de bougies
Si les bougies sont bonnes, inspectez le module et son câblage :
- Inspection visuelle :
Recherchez connecteurs fondus, fils effilochés ou corrosion. Nettoyer un connecteur corrodé peut parfois résoudre le problème.
- Vérifier l’alimentation du module :
1. Multimètre sur tension continue (DC).
2. Mesurez le fil épais venant de la batterie.
3. Clé sur « ON », sonde sur le fil et masse.
4. Lecture ≈12 V. Si aucune tension, vérifiez fusibles ou câblage.
- Tester la sortie du module :
1. Rebranchez tout.
2. Tournez la clé sur « ON » (sans démarrer).
3. Mesurez la tension vers les bougies pendant le cycle de préchauffage (≈5–15 s).
4. Si rien ne sort, le module est défectueux et doit être remplacé.
- Scan-tool pour machines récentes :
Les codes défauts (ex. « P0380 – Dysfonctionnement du circuit de bougies ») indiquent directement si le problème vient du module, des bougies ou du câblage.
Conclusion
Le module de contrôle des bougies de préchauffage est une petite pièce, mais indispensable pour le démarrage moteur diesel à froid. Lorsqu’il fonctionne correctement, votre machine démarre rapidement et tourne de manière stable. S’il est défectueux, même un démarrage simple devient compliqué.
Pour retrouver un démarrage fiable de votre moteur diesel, découvrez notre gamme complète de bougies de préchauffage, relais et modules sur FridayParts. Toutes nos pièces sont compatibles avec de nombreuses marques et modèles, pour maintenir vos équipements au meilleur niveau de performance.
