Si vous apprenez à utiliser une excavatrice, si vous êtes curieux de connaître ses pièces principales, ou si vous souhaitez simplement comprendre sa structure pour mieux entretenir votre matériel, cet article est fait pour vous. FridayParts vous propose une présentation claire des composants essentiels d’un excavateur, leurs rôles et leurs fonctions, afin d’améliorer vos connaissances, que vous soyez débutant ou opérateur expérimenté.

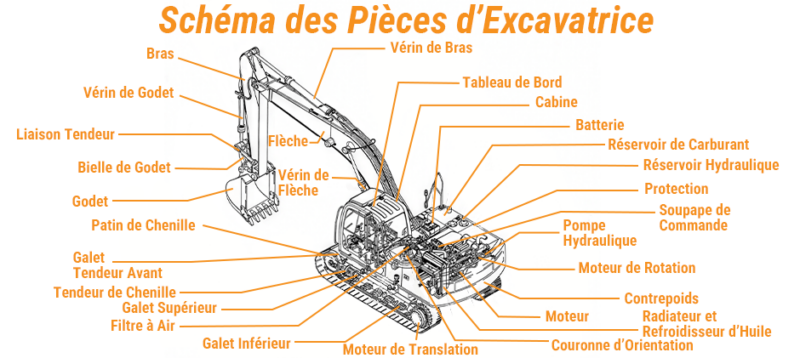

Les Principaux Composants d’une Excavatrice en un Coup d’Œil
Une excavatrice se divise en trois sections principales :
- La tourelle (ou superstructure)
- Le train de roulement (châssis inférieur)
- Le bras (ou flèche)
Chaque section comprend un ensemble de pièces qui remplissent un rôle précis.
| Groupe de Composants | Pièces Principales | Fonction Principale |
|---|---|---|
| La Tourelle | Cabine, Moteur, Pompe hydraulique, Réservoirs (carburant / hydraulique), Contrepoids, Moteur de rotation. | Centre opérationnel et cœur de puissance de la machine. Elle abrite l’opérateur et les composants de production d’énergie. |
| Le Train de roulement | Chenilles, Galets, Rouleaux, Barbotins, Moteurs de translation, Couronne d’orientation. | Base mobile de l’excavatrice, assure stabilité et déplacement sur le chantier. |
| Le Bras | Flèche, Bras, Godet, Vérins hydrauliques, Biellettes. | L’« extrémité de travail » de l’excavatrice : creuser, soulever et déplacer les matériaux. |
Les Parties Clés de l’Excavatrice et Leurs Fonctions
La Tourelle (Superstructure)
Elle repose sur le train de roulement et tourne à 360°. On y trouve la cabine, les systèmes de puissance et d’hydraulique.
1. Systèmes d’Exploitation
- Cabine : Véritable centre de commande de l’excavatrice, la cabine accueille l’opérateur à l’abri des intempéries et des dangers du chantier. Les cabines modernes privilégient le confort et la sécurité, et sont généralement équipées d’une structure de protection contre le retournement (ROPS – Rollover Protective Structure).
- Tableau de Bord : Situé à l’intérieur de la cabine, cet affichage numérique agit comme le « système nerveux » de la machine. Il fournit en temps réel des informations essentielles telles que la température du moteur, le niveau de carburant, la pression hydraulique et les heures de fonctionnement. En cas de problème, il affiche également des codes d’erreur pour faciliter le diagnostic et l’entretien de l’excavatrice.
2. Systèmes de Puissance
- Moteur : Véritable source d’énergie de l’excavatrice, le moteur – généralement un moteur diesel à fort couple – fournit la puissance nécessaire à l’ensemble de la machine. Il entraîne la pompe hydraulique ainsi que le système électrique, garantissant la performance et la productivité sur le chantier.
- Radiateur & Refroidisseur d’Huile : Indispensables pour la régulation de la température, ces composants travaillent en synergie avec le moteur. Le radiateur refroidit le liquide de refroidissement du moteur, tandis que le refroidisseur d’huile prévient la surchauffe du fluide hydraulique, même lors d’une utilisation intensive de l’excavatrice.
- Batterie & Filtre à Air : La batterie alimente le démarrage du moteur et tous les systèmes électroniques de la machine. Le filtre à air, quant à lui, protège le moteur en éliminant poussières et impuretés de l’air avant la combustion. Un filtre encrassé réduit considérablement la puissance et l’efficacité du moteur, rendant son entretien crucial pour la longévité de l’excavatrice.
3. Systèmes hydrauliques
- Pompe Hydraulique : Si le moteur est la source d’énergie, la pompe hydraulique est le cœur de l’excavatrice. Elle transforme l’énergie mécanique fournie par le moteur en énergie hydraulique, permettant d’actionner le vérin de flèche, le vérin de godet, le moteur de rotation et les moteurs de translation. L’usure de la pompe hydraulique est l’une des causes les plus fréquentes d’une baisse de performance ou d’un ralentissement de la machine.
- Soupape de Commande Hydraulique (Distributeur) : Véritable « cerveau » du système hydraulique d’une excavatrice, la soupape de commande dirige l’huile sous haute pression. Lorsque l’opérateur actionne les joysticks dans la cabine, le distributeur envoie le fluide hydraulique vers les bons composants (vérins de flèche, de bras ou de godet), garantissant la précision et la fluidité des mouvements de la pelle.
- Réservoir de Carburant & Réservoir Hydraulique : Ces réservoirs stockent les fluides essentiels de l’excavatrice. Le réservoir de carburant contient le diesel, tandis que le réservoir hydraulique conserve l’huile hydraulique. Il est crucial de maintenir ces fluides propres afin d’assurer la longévité et la fiabilité de la machine.
4. Rotation et Stabilité
- Moteur de Rotation : Ce moteur hydraulique entraîne la tourelle de l’excavatrice sur le train de roulement, lui permettant de pivoter. Associé à la couronne d’orientation, il assure une rotation fluide et contrôlée sur 360 degrés, indispensable pour travailler efficacement sur le chantier.
- Contrepoids : Bloc massif en fonte installé à l’arrière de la tourelle, le contrepoids équilibre la charge supportée par la flèche et le godet. Sa fonction essentielle est de garantir la stabilité de l’excavatrice, en évitant tout risque de basculement lors des opérations de creusement, de levage ou de manutention de matériaux lourds.
Le Train de Roulement
Le train de roulement d’une excavatrice constitue la base solide qui supporte l’ensemble de la machine et lui permet de se déplacer. Ses composants sont en contact permanent avec le sol et subissent donc une usure importante nécessitant un entretien régulier.
- Couronne d’Orientation : Cette grande couronne dentée est le point de connexion essentiel entre la tourelle et le châssis. Elle permet la rotation fluide de la superstructure et supporte de fortes charges.
- Moteurs de Translation : Généralement deux, un pour chaque chenille, ces moteurs hydrauliques transforment la pression hydraulique en force de rotation afin d’entraîner les chenilles et de déplacer l’excavatrice en avant ou en arrière.
- Galets : Ces roues guident la chaîne de chenilles le long du châssis. Les galets inférieurs supportent le poids de la machine, tandis que les galets supérieurs soutiennent le retour de la chenille. Ces pièces très sollicitées doivent être inspectées fréquemment.
- Roue Folle Avant & Tendeur de Chenille : La roue folle avant, située à l’avant du châssis, guide la chenille et assure son bon alignement. Le tendeur de chenille, qui fonctionne grâce à un vérin hydraulique ou à un système rempli de graisse, maintient la tension correcte de la chaîne de chenilles. Un réglage précis est essentiel pour préserver la durée de vie du train de roulement et éviter une usure prématurée.
- Patins de Chenilles : Ce sont les plaques d’acier individuelles qui composent la chaîne de chenilles. En contact direct avec le sol, elles assurent l’adhérence et la traction. Les patins de chenilles s’usent avec le temps, surtout lors d’un travail sur des surfaces abrasives comme la roche ou le béton.
Le Bras et Ses Accessoires
Le bras de l’excavatrice est l’assemblage qui effectue réellement le travail. Il est actionné par une série de puissants vérins hydrauliques qui permettent de creuser, soulever, charger ou niveler le sol.
- Flèche : C’est la plus grande partie du bras, reliée directement à la tourelle. Sa fonction principale est de fournir la portée verticale nécessaire pour le creusement.
- Vérins de Flèche : Ces grands vérins hydrauliques (souvent deux) relient la tourelle à la flèche. Ils permettent de lever et d’abaisser la flèche.
- Bras : Cette section relie la flèche au godet. Elle assure le mouvement d’approche et de retrait, permettant à l’opérateur d’attirer les matériaux vers la machine ou d’étendre le godet pour une plus grande portée.
- Vérin de Bras : Ce vérin de grande taille contrôle le mouvement du bras vers l’avant et l’arrière, essentiel pour creuser efficacement.
- Godet : C’est l’outil de travail principal de l’excavatrice. Les godets existent en différentes formes et tailles, adaptés à diverses tâches : creusement général, tranchées, nivellement, terrassement, etc.
- Vérin de Godet : Il contrôle le mouvement d’ouverture, de fermeture et de basculement du godet, permettant de ramasser, soulever et déverser les matériaux. Comme le godet est en mouvement constant et exposé à l’extérieur, les joints d’étanchéité de ce vérin s’usent plus rapidement.
- Bielle de Godet (ou Biellettes) : Également appelées « dog bone » ou « H-link » (termes anglais), ces biellettes relient le vérin de godet et le bras au godet lui-même. Cette conception géométrique permet au godet de bénéficier d’un angle de travail complet et d’une grande précision de mouvement, garantissant efficacité et durabilité dans les opérations de creusement.
Lorsque ces pièces essentielles du bras d’excavatrice s’usent, il est indispensable de trouver des pièces détachées d’excavatrice fiables pour limiter les temps d’arrêt et maintenir vos chantiers dans les délais.
Utilisations Courantes des Composants d’une Excavatrice
Même si le creusement est la fonction principale d’une excavatrice, chaque composant peut coopérer pour réaliser de nombreuses autres tâches essentielles sur les chantiers.
- Ouverture de Tranchées : Grâce au contrôle précis de la flèche et du godet, l’excavatrice peut creuser des fondations étroites et profondes pour la pose de canalisations, de câbles ou de bases de construction.
- Nivellement : En utilisant le bord plat du godet et le mouvement contrôlé de la flèche, l’excavatrice permet de lisser, d’aplanir et de préparer le terrain pour les travaux.
- Manutention de Matériaux : La combinaison flèche-bras-godet est utilisée pour soulever et charger les camions transportant terre, gravats, roches ou déchets de chantier.
- Démolition : Avec un marteau hydraulique ou un grappin comme accessoire, l’excavatrice met à profit la puissance de son système hydraulique pour casser le béton, broyer des structures ou gérer les déchets de démolition.
- Déplacement sur Terrain Difficile : Grâce à la robustesse du train de roulement, l’excavatrice peut se déplacer facilement sur des sols irréguliers, boueux ou en pente, en conservant stabilité et efficacité.
Dépannage des Problèmes Courants des Composants d’une Excavatrice
| Symptôme | Causes Possibles | Solutions Potentielles |
|---|---|---|
| Hydraulique lente ou faible | Niveau de fluide hydraulique bas ; Filtre hydraulique bouché ; Pompe hydraulique usée. | Vérifier le niveau d’huile hydraulique ; Remplacer le filtre ; Inspecter la pompe pour détecter l’usure ou les dommages. |
| La machine dérive ou ne reste pas stable | Joints usés dans un vérin hydraulique ; Problème avec la valve de commande. | Inspecter les vérins pour déceler des fuites ; Faire tester la valve de commande par un technicien. |
| Bruit excessif des chenilles | Galets ou roues folles usés ; Tension de chenilles incorrecte (trop lâche ou trop tendue). | Vérifier l’état des composants du train de roulement ; Ajuster la tension des chenilles. |
| La tourelle ne pivote pas correctement | Pression insuffisante du moteur de rotation ; Couronne d’orientation endommagée. | Contrôler la pression hydraulique du moteur de rotation ; Inspecter la couronne de pivotement pour détecter des dommages ou un manque de graisse. |
En Résumé
Chaque composant d’une excavatrice travaille en coopération pour offrir une efficacité maximale sur vos chantiers. Comprendre ces pièces et leurs fonctions permet non seulement d’exploiter la machine avec plus de maîtrise, mais aussi de diagnostiquer rapidement une panne et d’identifier le composant défectueux. Avec une bonne connaissance des pièces d’excavatrice, vous pouvez contrôler et réparer votre machine avec précision, et remplacer rapidement l’accessoire nécessaire afin de limiter les temps d’arrêt. De plus, FridayParts, en tant que fournisseur reconnu de pièces détachées pour excavatrices, vous accompagne à chaque remplacement pour garantir la fiabilité et la performance de vos équipements.
