Un vérin hydraulique qui fuit est synonyme de temps d’arrêt, alors que pour l’efficacité du travail, il est important de le maintenir en bon état. Heureusement, vous n’avez pas besoin de le remplacer entièrement, mais vous pouvez le remettre à neuf à l’aide de composants et de kits de joints miniatures, ce qui coûte beaucoup moins cher. Ce guide vous expliquera le travail préparatoire pour une réfection complète de vérin et vous fournira un guide étape par étape pour vous aider à réaliser le travail vous-même en toute simplicité.
6 conseils de préparation pour la réfection de votre vérin hydraulique
1. La sécurité avant tout
- Libérez complètement la pression du système
- Verrouillez et étiquetez la source d’alimentation (procédure LOTO)
- Préparez un bac de vidange pour le fluide
2. Nettoyer avant d’ouvrir
- Nettoyez l’extérieur du vérin au nettoyeur haute pression
- Maintenez la zone de travail exempte de toute contamination
3. Une inspection approfondie est incontournable
- Vérifiez l’état de la surface de la tige avant et après le démontage.
- Si des pièces rigides comme la tige, le piston ou le tube sont endommagées, remplacez-les — de nouveaux joints ne résoudront pas le problème.
4. Outils essentiels
- Clé pour écrou de guidage (clé à ergot)
- Crochet démonte-joint
- Outils d’installation de joints
- Chiffons propres et fluide hydraulique
5. Installation correcte
- Lubrifiez les joints avant de les installer
- Utilisez uniquement des outils d’installation souples
- Ne forcez jamais et ne tordez jamais les joints
6. Tester méthodiquement
- Commencez à basse pression
- Vérifiez l’absence de fuites
- Augmentez progressivement jusqu’à la pleine pression
Rappel : Préparez toujours les bons outils et suivez scrupuleusement ces conseils pour faciliter la réfection de votre vérin hydraulique.

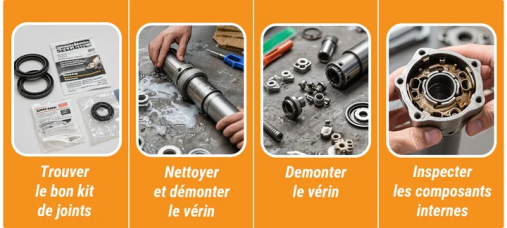

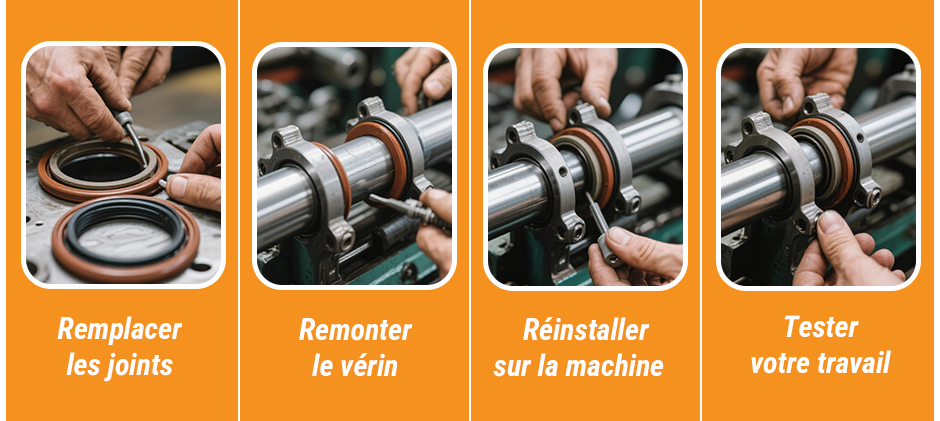

8 étapes pour la réfection de votre vérin hydraulique
Étape 1 : Obtenir les bonnes pièces de rechange
Faites correspondre le kit de joints au numéro de pièce de votre vérin ou au modèle de votre équipement. En fonction de votre inspection initiale, commandez également toutes les pièces rigides (comme une nouvelle tige ou un nouveau piston) dont vous pensez avoir besoin. Cela garantit un ajustement parfait. En cas de doute, FridayParts peut vous aider à trouver les pièces de vérin hydraulique exactes dont vous avez besoin.
Étape 2 : Nettoyer et démonter le vérin
L’extérieur étant déjà propre, retirez délicatement les axes de fixation du vérin. Dès que vous débranchez les conduites hydrauliques, bouchez immédiatement les flexibles et les orifices du vérin pour éviter les déversements et la contamination.
Étape 3 : Désassembler le vérin hydraulique
Déplacez le vérin vers votre espace de travail propre. La méthode dépend du type de vérin :
- Guide fileté : Utilisez une clé à ergot pour dévisser la tête de guidage.
- Type à jonc d’arrêt : Utilisez une pince pour circlips afin de retirer d’abord les joncs d’arrêt. Retirez délicatement l’ensemble de la tige du tube de vérin, en notant l’ordre et l’orientation de toutes les pièces.
Étape 4 : Inspecter les composants internes
C’est une étape cruciale de toute réfection. Vérifiez trois zones clés pour détecter d’éventuels dommages :
- La tige : La surface chromée doit être parfaitement lisse. Toute rayure perceptible à l’ongle, piqûre ou déformation signifie que la tige doit être remplacée.
- L’alésage du vérin : L’intérieur du tube doit être exempt de rayures ou de corrosion. Des rayures profondes nécessitent un déglaçage (honing) ou le remplacement complet du tube.
- Le guide et le piston : Assurez-vous que les gorges qui logent les joints ne sont ni endommagées ni déformées.
Si vous constatez des dommages importants, la pièce doit être remplacée. Un nouveau kit de joints ne pourra pas réparer un composant endommagé.
Étape 5 : Remplacer les joints et les composants usés
Une fois qu’il est confirmé que toutes les pièces rigides sont en bon état ou ont été remplacées par des neuves, retirez les anciens joints du piston et du guide un par un. Nettoyez méticuleusement les gorges à l’aide d’un outil souple et d’un chiffon propre. Lubrifiez les nouveaux joints avec du fluide hydraulique propre et installez-les délicatement, en veillant à ce qu’ils ne soient ni tordus ni entaillés.
Étape 6 : Réassembler le vérin hydraulique
Lubrifiez généreusement l’intérieur du tube de vérin et les nouveaux joints. Glissez délicatement l’ensemble de la tige dans le tube. Réassemblez tous les autres composants dans l’ordre inverse du démontage.
Étape 7 : Réinstaller sur la machine
Remontez le vérin réassemblé sur votre équipement. Rebranchez fermement les conduites hydrauliques.
Étape 8 : Tester votre travail
La dernière étape consiste à vérifier la réparation.
- Purger l’air : Démarrez la machine et effectuez lentement plusieurs cycles d’aller-retour avec le vérin, sans charge.
- Vérifier l’absence de fuites : Inspectez soigneusement la zone du guide pour repérer tout signe de fuite de fluide.
- Mettre sous pression : Si aucune fuite n’est constatée, appliquez progressivement de la charge et faites à nouveau effectuer des mouvements de montée et de descente au vérin, afin de prouver la réussite de la réfection sous pression de service.
Le mot de la fin
En suivant ce guide, vous pouvez effectuer la réfection de votre vérin hydraulique en toute simplicité. Et lorsqu’il s’agit de trouver les pièces de haute qualité adaptées à ce travail, FridayParts est là pour vous aider. Que vous utilisiez un chargeur Bobcat, une tractopelle John Deere, un chariot télescopique JCB ou une pelle CASE, nous disposons d’un stock massif de composants et de kits de joints de vérin hydraulique conçus pour un ajustement parfait. Des bouteurs Komatsu aux chargeuses Volvo, notre sélection vous garantit d’obtenir les pièces exactes dont vous avez besoin pour mener à bien votre réfection, stopper la fuite et minimiser les temps d’arrêt.
Découvrez dès aujourd’hui notre gamme complète de vérins hydrauliques et composants et remettez votre équipement au travail.
