Une fuite interne dans un vérin hydraulique correspond à un passage non désiré de l’huile hydraulique d’un côté du piston vers l’autre. Ce phénomène est généralement dû à l’usure des joints, à leur détérioration ou à un problème au niveau du piston lui-même.
Contrairement à une fuite externe, cette fuite est invisible à l’œil nu. Pourtant, elle provoque une perte de pression et une baisse notable de l’efficacité globale du système hydraulique.
Dans cet article, nous expliquons comment détecter une fuite interne dans un vérin hydraulique, à l’aide de méthodes simples et fiables, sans démontage immédiat.
Comment savoir si un vérin hydraulique fuit en interne ?

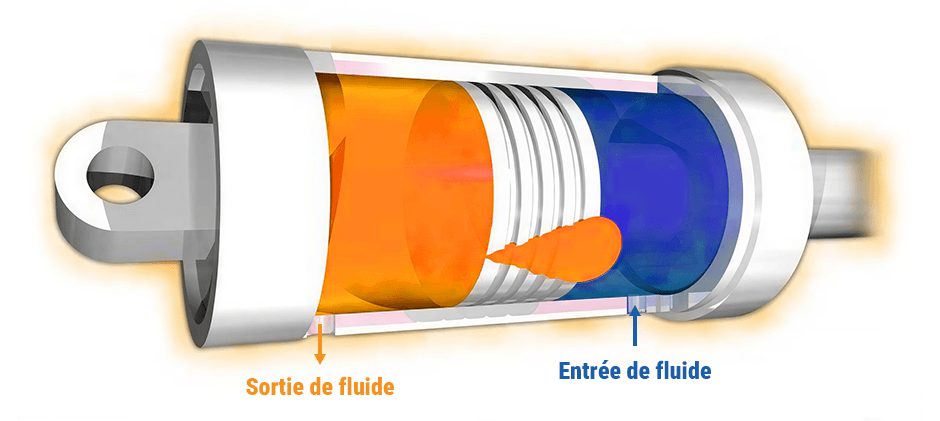

Une fuite interne, également appelée fuite par contournement (bypass), se produit lorsque de l’huile sous haute pression passe d’un côté du piston à l’autre. La cause la plus fréquente est la défaillance du joint de piston à l’intérieur du fût du vérin.
Contrairement à une fuite externe, vous ne verrez pas d’huile au sol. En revanche, le dysfonctionnement se manifeste par le comportement de la machine :
- mouvements lents ou irréguliers
- incapacité à maintenir une charge
- sensation générale de perte de puissance
Ce type de fuite « silencieuse » peut réduire l’efficacité du système hydraulique de 15 à 20 % avant même que le problème ne soit clairement identifié.
Avant d’envisager un démontage, plusieurs tests de diagnostic peuvent être réalisés.
Le test de température
Ce test permet souvent d’identifier rapidement le vérin défectueux.
- Démarrez la machine et laissez l’huile hydraulique atteindre sa température normale de fonctionnement.
- Actionnez le vérin suspect en extension ou en rétraction complète, puis maintenez le levier de commande en position pendant un certain temps afin d’appliquer une pression continue sur un côté du piston.
Si le joint de piston fuit, l’huile circule à l’intérieur du vérin, générant des frottements et donc une élévation de température.
Touchez ensuite la surface extérieure du fût du vérin (avec prudence pour éviter toute brûlure).
Un vérin présentant une fuite interne sera nettement plus chaud que les autres, en particulier à la zone correspondant à la position du piston.
Pour une mesure plus précise, utilisez un thermomètre infrarouge.
Une différence de 5 à 10 °C entre le vérin suspect et un vérin fonctionnel est un indicateur fiable de fuite interne.
Le test de dérive avec déconnexion (vérin ou distributeur ?)
Ce test permet de déterminer si la fuite provient du vérin ou du distributeur hydraulique.
Prenons l’exemple du bras de levage d’une pelle mécanique.
La sécurité est primordiale :
Le test s’effectue avec le bras levé, qui doit impérativement être sécurisé par un support mécanique solide.
Procédure :
- Soulevez légèrement le bras et sécurisez-le à l’aide d’un support adapté.
- Coupez le moteur afin de laisser la pression hydraulique retomber progressivement.
- Identifiez les deux flexibles du vérin de levage.
- Déconnectez le flexible côté tige (côté piston) et placez un récipient en dessous pour récupérer l’huile.
Ensuite, retirez lentement le support mécanique maintenant le bras et observez deux éléments :
le mouvement du bras et l’écoulement éventuel d’huile à l’orifice du vérin
Interprétation :
- Le bras descend et l’huile s’écoule continuellement → fuite interne du joint de piston
- Le bras descend sans écoulement significatif d’huile → le vérin est étanche, la fuite provient du distributeur hydraulique
Le test de débit sous pression
Ce test permet de confirmer une fuite interne sans démonter le vérin.
Exemple : vérin de godet sur une pelle.
Étapes :
- Garez la machine sur un sol stable et posez le godet à plat au sol.
- Déconnectez le flexible hydraulique responsable de la rétraction du vérin (ouverture du godet).
- Orientez l’extrémité du flexible vers un récipient propre.
Démarrez ensuite la machine et actionnez lentement le levier pour tenter de replier le godet.
Le godet étant bloqué contre le sol, le vérin ne peut pas bouger : la pression maximale s’exerce alors sur un côté du piston.
Résultat :
Une brève projection d’huile au départ est normale (huile résiduelle dans le circuit).
En revanche, un écoulement continu et régulier indique clairement une fuite interne du joint de piston.
Fuite hydraulique externe vs fuite interne
Avant de conclure à une fuite interne, il est essentiel d’exclure toute fuite externe. Une erreur de diagnostic peut entraîner des réparations inutiles et coûteuses.
La différence est simple :
- Fuite externe : visible
- Fuite interne : perceptible uniquement par le comportement de la machine
Les fuites externes sont généralement faciles à repérer : suintement, gouttes ou projections d’huile. Elles doivent être réparées rapidement pour éviter les pertes de fluide et la contamination du système.
Points à inspecter :
| Composant | Indice de fuite externe | Cause probable |
|---|---|---|
| Joint de tige (au presse-étoupe) | Film d’huile visible sur la tige, gouttes au niveau de la tête | Joint de tige ou racleur usé |
| Raccords de flexibles | Suintement ou gouttes aux sertissages ou filetages | Joint torique défectueux, couple de serrage incorrect |
| Connexions de ports | Accumulation d’huile autour des orifices | Joint de port défaillant ou fissure de soudure |
Symptômes typiques d’une fuite interne
Contrairement aux fuites externes, l’huile n’est pas visible, mais la machine présente des anomalies :
- le bras, la flèche ou le godet s’affaisse lentement seul
- perte évidente de force de levage
- mouvements lents, irréguliers ou « mous »
- température de l’huile hydraulique anormalement élevée
Entretien préventif et bonnes pratiques
La meilleure manière d’éviter les problèmes de fuite interne reste la prévention.
- Inspection quotidienne : surveillez la tige du vérin (rayures, chocs), qui accélèrent l’usure des joints.
- Joint racleur propre : le joint antipoussière empêche l’entrée de saletés et d’humidité. Maintenez la tige propre.
- Huile hydraulique propre : utilisez toujours la viscosité ISO recommandée par le constructeur. Une huile contaminée accélère l’usure interne.
- Filtres hydrauliques : remplacez-les aux intervalles prévus. Un filtre colmaté peut provoquer un contournement de filtration et laisser circuler de l’huile sale dans le système.
Remplacement des joints et composants du vérin
Si un vérin présente une fuite interne, le joint de piston est généralement en cause.
Il est recommandé de déposer le vérin et de remplacer l’ensemble des joints, puis d’inspecter soigneusement les autres composants (piston, fût, tige de poussé). Une usure mécanique peut être à l’origine de la défaillance prématurée des joints.
