Une pompe hydraulique à pistons qui fuit peut transformer une journée de travail normale en une succession de cycles lents, de déplacements faibles, d’huile surchauffée et de nettoyages incessants.
La difficulté n’est pas simplement de « trouver un kit de joints », mais bien de choisir le kit parfaitement adapté à la conception exacte de la pompe, au fluide utilisé et aux conditions de travail réelles.
Dans ce guide, nous expliquons :
- pourquoi les joints de pompe à pistons se détériorent,
- comment sélectionner un kit de remplacement en évitant les erreurs de commande,
- comment identifier le modèle et les spécifications d’une pompe lorsque la plaque signalétique est illisible,
- et quelles erreurs fréquentes provoquent des fuites répétées après réparation.
Pourquoi les pompes à pistons ont-elles besoin d’un remplacement de joints ?
Une pompe hydraulique à pistons dépend entièrement de ses joints pour maintenir la pression, assurer le rendement et empêcher toute contamination.
Sur les engins tout-terrain (pelles, chargeuses, bulldozers, tracteurs et machines similaires), les joints travaillent dans un environnement particulièrement sévère : vibrations, chaleur, poussière, pics de pression, longues périodes au ralenti et variations fréquentes de charge.
Avec le temps, les lèvres d’étanchéité perdent leur forme, les élastomères durcissent, et de petits défauts deviennent des chemins de fuite.
Rôle des joints dans une pompe à pistons
Les joints assurent notamment :
- le maintien de la haute pression au niveau des orifices, bouchons et passages internes,
- la séparation des zones d’aspiration et de pression afin de permettre la montée en débit et en pression,
- la protection des roulements et des zones rotatives contre la poussière et l’humidité,
- la prévention des prises d’air côté aspiration (cause fréquente de bruit et d’huile mousseuse).
Lorsque les joints commencent à faillir, le premier symptôme n’est pas toujours une fuite visible. On observe souvent une augmentation du débit de drain, une réponse plus lente ou une élévation de la température de l’huile avant même l’apparition d’un écoulement externe.
À quoi ressemble un joint détérioré (ce que l’on observe lors du démontage)
Voici les signes pratiques indiquant qu’un joint est hors service et ne doit pas être réutilisé :
- perte d’élasticité (matière friable),
- durcissement, gonflement ou vitrification,
- coupures, rayures ou entailles sur la lèvre,
- extrusion du matériau hors de la gorge,
- fissures ou ruptures,
- traces de brûlure ou de surchauffe.
Ces indices sont essentiels car ils permettent d’identifier la cause de la défaillance : excès de chaleur, mauvais matériau, pollution du fluide, désalignement ou pics de pression. Sans cette analyse, la fuite risque de réapparaître très rapidement après remontage.
Comment choisir un kit de joints de remplacement pour une pompe à pistons
C’est l’étape qui permet d’économiser le plus de temps et d’argent.
La sélection correcte repose sur quatre critères, dans cet ordre :
- identification de la pompe
- périmètre du kit
- compatibilité des matériaux
- dimensions et géométrie.
Étape 1 : déterminer ce que vous devez réellement étancher (kit externe ou kit complet)
Tous les « kits de joints » ne contiennent pas les mêmes éléments. Avant toute commande, il faut définir l’ampleur réelle de la réparation.
Kit de joints externes (souvent utilisé pour des réparations sur machine)
Il comprend généralement le joint d’arbre, les joints de couvercle, les joints de bouchons et les joints statiques les plus courants.
Kit de réfection complète / kit de révision
Il inclut en plus des joints internes, bagues anti-extrusion, joints spécifiques de profil particulier et parfois des joints plans, selon la conception de la pompe.
Si la pompe présente un nombre d’heures élevé, des particules métalliques dans l’huile ou un débit de drain anormal, un simple kit externe peut stopper une fuite visible sans corriger l’usure interne. Ce n’est pas un problème de kit, mais de diagnostic incomplet.
Étape 2 : identifier la pompe par son modèle et son code de fabrication (pas uniquement par la machine)
Deux pompes visuellement identiques peuvent utiliser des joints différents selon :
- la cylindrée,
- le type de raccordement,
- le type de commande,
- le type d’arbre,
- la révision de série.
Le modèle et le code de fabrication de la pompe sont une véritable empreinte technique. Les ignorer expose à commander un kit « proche », mais incorrect.
Étape 3 : choisir le matériau des joints en fonction du fluide hydraulique et de la température
Le choix du matériau est une source fréquente d’erreurs, en particulier sur les machines travaillant à haute température, en cycle long ou avec des fluides spécifiques.
Les matériaux courants incluent :
- NBR (nitrile) :solution standard pour de nombreux systèmes à huile minérale, limité à haute température.
- FKM (Viton) :meilleure tenue aux températures élevées et aux agents chimiques ; souvent utilisé en conditions sévères.
- EPDM : réservé à certains types de fluides spécifiques ; ce n’est pas un matériau universel.
Il ne s’agit jamais d’« améliorer » un matériau au hasard. Le choix dépend :
- du type de fluide hydraulique,
- de la plage de température de fonctionnement,
- de l’exposition à l’eau, aux produits de nettoyage ou aux intempéries (pour les joints externes).

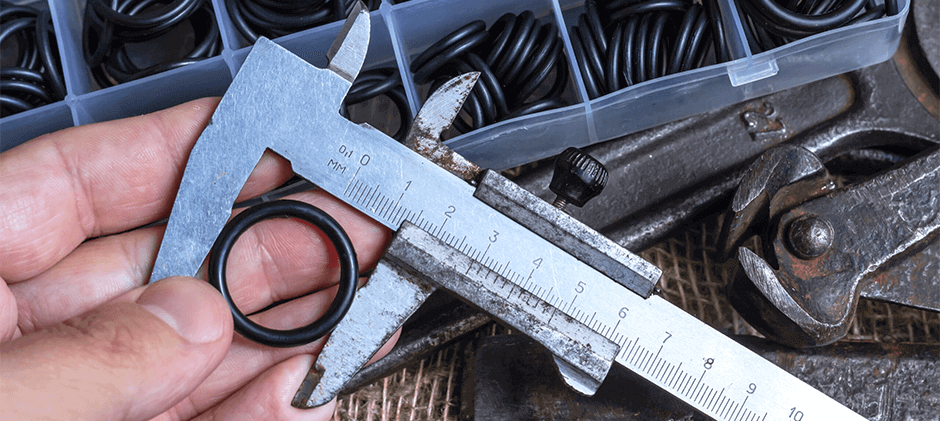

Étape 4 : confirmer les dimensions à partir des gorges, pas des anciens joints
Les joints usagés peuvent avoir gonflé, été écrasés ou rétractés sous l’effet de la chaleur et du fluide. Les mesurer directement conduit souvent à une erreur de section.
Méthode recommandée :
- nettoyer soigneusement le logement et la gorge,
- mesurer le diamètre intérieur/extérieur et la profondeur de la gorge,
- déterminer la section correcte à partir de la géométrie de la gorge et des spécifications du kit.
Étape 5 : s’approvisionner auprès d’un fournisseur spécialisé en engins tout-terrain
Pour limiter les immobilisations, la source d’approvisionnement est déterminante. Un catalogue orienté engins de chantier et machines agricoles est généralement structuré autour des pièces réellement sollicitées sur le terrain : joints toriques, joints plans, joints de pompe, joints d’injecteur et joints de distributeur.
Pour les applications tout-terrain, des catégories dédiées aux kits de joints facilitent la sélection et réduisent les erreurs.
Comment identifier le modèle de votre pompe à pistons et les spécifications du kit ?
Lorsque la plaque signalétique est lisible, l’identification est simple. Sur les machines anciennes, elle ne l’est pas toujours. Nous utilisons alors une approche progressive.
1) Vérifier la plaque signalétique (cas idéal)
Recherchez : le modèle ou la série, la cylindrée, le sens de rotation (parfois), le numéro de série, le code de configuration.
Astuce : prenez une photo bien droite et une autre en biais. Les reflets masquent souvent une ligne du marquage.
2) En l’absence de plaque : utiliser les caractéristiques physiques
Lorsque la plaque est absente ou illisible, documentez : le type de bride de fixation et l’entraxe, le type d’arbre (cannelé, claveté, conique) et son diamètre, la position et le filetage des orifices, le type de commande et de connecteur, l’emplacement du drain de carter.
Ces éléments sont ensuite comparés à la documentation technique de la machine. Le numéro de série de l’engin permet souvent d’identifier la version exacte de la pompe montée d’origine.
3) Vérifier les spécifications du kit au-delà des dimensions
Les spécifications d’un kit de joints ne se limitent pas aux cotes. Il faut aussi confirmer : le matériau des joints, la présence et l’orientation des bagues anti-extrusion (joints statiques haute pression), le type de joint d’arbre (simple lèvre, double lèvre, avec lèvre anti-poussière), les joints de couvercle (joint plan formé ou joint torique).
4) Utiliser les indices de défaillance pour cibler les éléments à remplacer
Avant de commander, analysez la défaillance :
- fuite côté arbre : joint d’arbre, état de la bague d’usure, faux-rond de l’arbre, mise à l’air du carter,
- fuite au couvercle ou aux orifices : joints statiques, gorge endommagée, déformation par sur-serrage,
- huile mousseuse et bruit : prise d’air à l’aspiration, raccord fissuré, collier desserré,
- drain élevé : usure interne au-delà des joints.
Tableau de référence rapide (avant commande)
| Donnée relevée | Importance | Source |
|---|---|---|
| Modèle et code de pompe | Détermine le kit exact | Plaque / documentation |
| Type et diamètre d’arbre | Conditionne le joint d’arbre | Mesure / inspection |
| Filetage et position des orifices | Évite les erreurs de joints | Corps de pompe |
| Type de fluide hydraulique | Choix du matériau | Maintenance |
| Conditions thermiques et de charge | Impact sur la durée de vie | Usage réel |
| Zone de défaillance | Détermine le périmètre du kit | Inspection |
Un fournisseur spécialisé permet souvent d’éviter les retards et les commandes incorrectes, surtout lorsqu’il propose des kits conçus spécifiquement pour les engins tout-terrain plutôt que des assortiments génériques.
Erreurs courantes à éviter
Voici les erreurs les plus fréquentes lors de la remise en étanchéité d’une pompe à pistons :
- Commander uniquement d’après le modèle de la machine
- Mesurer les anciens joints au lieu des gorges
- Mélanger des matériaux de joints dans une même pompe
- Ignorer la compatibilité avec le fluide hydraulique
- Négliger la propreté lors du montage
- Réutiliser des joints « presque bons »
- Serrer excessivement les couvercles et raccords
- Oublier d’inspecter les surfaces d’appui
Un joint neuf ne compensera jamais un arbre rayé, un alésage endommagé ou une corrosion profonde.
Conclusion
Le choix d’un kit de joints pour une pompe à pistons repose avant tout sur une identification correcte et un choix de matériau adapté.
En identifiant précisément le modèle de pompe, en sélectionnant le périmètre de kit approprié, en validant la compatibilité avec le fluide et la température, et en contrôlant les dimensions à partir des gorges, on restaure la fiabilité et on réduit les immobilisations.
Évitez les raccourcis et les approximations.
