Votre moteur tourne mal, le voyant moteur est allumé et votre mécanicien vient de vous annoncer un devis de plus de 300 € pour remplacer une pièce appelée solénoïde VVT (appartenant à la famille des électrovannes). Cela vous parle ? Avant de dépenser une fortune, vérifions si votre solénoïde de calage variable des soupapes est réellement défectueux. Tester cette pièce soi-même est plus simple qu’on ne le pense, et nous allons vous montrer exactement comment faire.
Chez FridayParts, nous avons aidé d’innombrables clients à diagnostiquer des problèmes de solénoïde VVT. La bonne nouvelle ? Vous pouvez tester ces composants avec des outils de base que la plupart des gens possèdent déjà. Pas besoin d’équipement sophistiqué : un simple multimètre et un peu de patience suffisent.

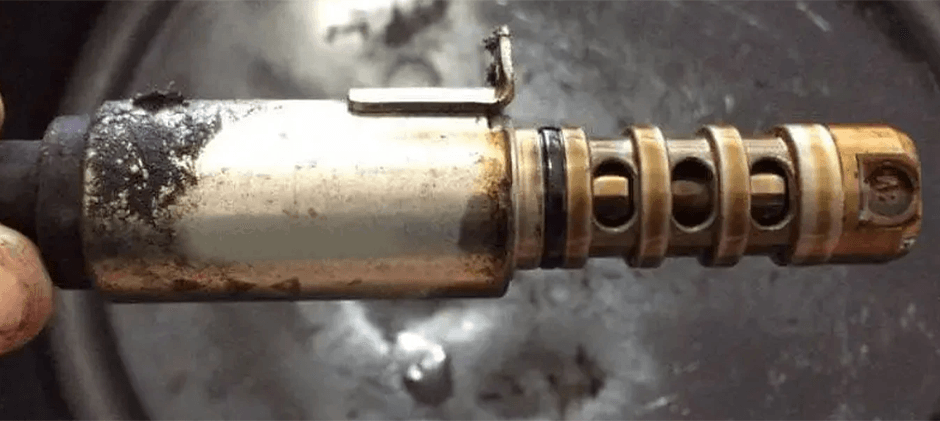

À quoi sert un solénoïde de calage variable des soupapes (VVT) ?
Avant de passer aux tests, comprenons rapidement le rôle de cette pièce. Le solénoïde de calage variable des soupapes (VVT) agit comme un régulateur de débit d’huile. Il contrôle le moment et la quantité d’huile envoyée vers le système VVT de votre moteur, lequel ajuste le calage des soupapes pour optimiser les performances et la consommation de carburant.
Lorsque vous accélérez, l’ordinateur de bord (ECU) ordonne au solénoïde VVT d’ajuster le flux d’huile. Cela modifie le calage de vos soupapes en temps réel, vous offrant plus de puissance à la demande et une meilleure économie de carburant à vitesse de croisière. Plutôt ingénieux, n’est-ce pas ?
Quand ce solénoïde tombe en panne, votre moteur perd cette flexibilité. Vous pourriez remarquer un ralenti instable, des accélérations poussives ou une consommation de carburant excessive. Le voyant moteur s’allume généralement, affichant souvent les codes d’erreur P0010, P0011, P0012 ou P0013.

Symptômes d’un solénoïde de calage variable des soupapes (VVT) défectueux
Comment savoir s’il est temps de tester votre solénoïde VVT ? Soyez attentif à ces signes précurseurs qui indiquent souvent un problème de solénoïde :
Les problèmes de performance moteur sont généralement les premiers signes visibles. Votre moteur peut présenter un ralenti instable, comme s’il manquait un cylindre. L’accélération semble poussive, surtout au démarrage. Vous pourriez également entendre des cliquetis ou des cognements lors du démarrage : c’est votre système VVT qui peine à fonctionner sans un contrôle adéquat de la pression d’huile.
Une consommation excessive de carburant impacte directement votre budget. Lorsque le système VVT ne peut plus optimiser le calage des soupapes, le moteur perd en efficacité. On constate parfois une perte de rendement significative. Si vous passez plus souvent à la pompe sans avoir changé vos habitudes de conduite, le solénoïde VVT est peut-être le coupable.
Le voyant moteur et les codes d’erreur sont les appels à l’aide de votre véhicule. Les moteurs modernes surveillent en permanence le fonctionnement du VVT. Si le solénoïde ne répond pas correctement, des codes de diagnostic (DTC) spécifiques sont enregistrés. Un simple lecteur de code OBD2 peut vous confirmer la présence de codes liés au système VVT.
Test 1 : Inspection visuelle
Commençons par le test le plus simple : l’examen visuel du solénoïde. Vous seriez surpris de voir à quel point une simple vérification peut révéler l’origine du problème. Ouvrez votre capot et localisez votre solénoïde VVT (consultez votre manuel d’entretien ou effectuez une recherche en ligne pour votre modèle de véhicule spécifique).
Tout d’abord, vérifiez le connecteur électrique. Est-il bien branché ? Recherchez des broches tordues, de la corrosion ou du plastique fondu. Remuez légèrement le connecteur : il ne doit pas y avoir de jeu. Parfois, un mauvais contact est la seule cause de vos soucis. Nous avons vu des véhicules « réparés » simplement en nettoyant les broches avec un nettoyant pour contacts électriques.
Ensuite, examinez le corps du solénoïde lui-même. Recherchez des fuites d’huile autour de la pièce. Ces composants possèdent des joints internes qui peuvent s’user, provoquant des fuites externes. Vérifiez également l’absence de dommages physiques : fissures, bosses ou signes de surchauffe. Si de l’huile s’accumule autour du solénoïde, vous avez identifié au moins une partie du problème.
Enfin, n’oubliez pas d’inspecter le faisceau de câbles relié au solénoïde. Cherchez des fils grignotés (les rongeurs en sont friands), une isolation fondue ou des cassures nettes. Pliez doucement les fils pour détecter d’éventuelles fissures dans la gaine. Un câblage endommagé peut causer des problèmes intermittents particulièrement difficiles à diagnostiquer.
Test 2 : Mesure de la résistance au multimètre
Passons maintenant au diagnostic technique. Ce test permet de vérifier si la bobine de l’électrovanne fonctionne correctement. Vous aurez besoin d’un multimètre numérique basique – un modèle d’entrée de gamme fera parfaitement l’affaire.
Tout d’abord, débranchez le connecteur électrique de l’électrovanne. Réglez votre multimètre sur la fonction ohmmètre (symbole Ω). Placez les pointes de touche du multimètre sur les deux broches situées à l’intérieur du connecteur de l’électrovanne. Vous mesurez ainsi la résistance de la bobine électromagnétique interne.
Quelles valeurs devez-vous obtenir ? La plupart des électrovannes VVT affichent une valeur comprise entre 5 et 20 ohms, mais consultez votre manuel d’entretien pour connaître la spécification exacte. Si l’appareil affiche une résistance infinie (souvent marqué « OL »), la bobine est coupée – il faut alors remplacer l’électrovanne. Si la résistance est très faible (inférieure à 2 ohms), il y a un court-circuit interne – là aussi, le remplacement est nécessaire.
Conseil de pro : Si possible, testez la résistance à différentes températures. Une électrovanne peut paraître fonctionnelle à froid mais échouer à chaud. Si vous venez de rouler, laissez le moteur refroidir pour un premier test, puis faites-le chauffer et testez-le à nouveau rapidement. Les défaillances liées à la température sont extrêmement fréquentes sur ces composants.
Test 3 : Vérification de l’alimentation électrique
Votre électrovanne peut être en parfait état, mais si elle n’est pas alimentée, elle ne fonctionnera pas. Ce test permet de vérifier si l’ordinateur de bord (ECU) du véhicule tente bien de piloter le composant. Vous aurez à nouveau besoin de votre multimètre, réglé cette fois sur la mesure de la tension continue (DC Volts).
Le connecteur étant toujours débranché, mettez le contact sur la position « On » (sans démarrer le moteur). Placez la pointe de touche noire de votre multimètre sur une bonne masse (n’importe quelle pièce métallique non peinte du moteur). Touchez ensuite chaque broche du connecteur côté faisceau du véhicule (et non côté électrovanne) avec la pointe de touche rouge.
L’une des broches doit afficher la tension de la batterie (environ 12 volts). Il s’agit de l’alimentation provenant de la boîte à fusibles. Pas de tension ? Vérifiez le fusible du système VVT : il est peut-être grillé. L’emplacement du fusible varie selon le modèle, mais votre manuel d’utilisation vous indiquera lequel contrôler.
Sur l’autre broche, il est normal de voir une tension variable ou nulle. Cette broche achemine le signal de commande de l’ordinateur de bord. Tester ce signal est plus complexe et nécessite généralement un oscilloscope ou un outil de diagnostic avancé. Toutefois, si l’alimentation est correcte et que l’électrovanne a passé les tests précédents, le problème pourrait venir du module de commande.
Test 4 : Test d’activation
Voici un test pratique que vous pouvez réaliser chez vous. Lorsqu’une électrovanne VVT fonctionne, elle émet un clic caractéristique en s’ouvrant et en se fermant. Vous pouvez déclencher ce mouvement manuellement pour vérifier si les composants mécaniques réagissent.
Retirez l’électrovanne du moteur, tout en la laissant branchée électriquement. Demandez à un assistant de mettre le contact (moteur éteint). Ensuite, utilisez un fil de liaison (jumper wire) pour relier brièvement la broche de commande du connecteur de l’électrovanne à la masse. Vous devriez entendre et sentir l’électrovanne « cliquer » lors de son activation.
Aucun clic ? Soit l’électrovanne est bloquée mécaniquement, soit elle est électriquement hors service. Essayez de tapoter doucement sur le corps de la pièce pendant l’activation ; il arrive que cela libère les composants grippés. Si elle se remet à cliquer après avoir été tapotée, elle est défectueuse et doit être remplacée.
Méthode alternative : Si vous êtes à l’aise avec les branchements électriques de base, vous pouvez effectuer un test sur banc. Appliquez directement du 12 volts sur les broches de l’électrovanne à l’aide de fils de liaison et d’une batterie. Vous devriez entendre ce clic distinctif. Attention : ne maintenez pas l’alimentation plus d’une seconde ou deux, car ces électrovannes ne sont pas conçues pour un fonctionnement continu.
Test 5 : Vérification de la pression et du débit d’huile
Ce test est plus avancé mais extrêmement efficace. Les électrovannes VVT contrôlant le flux d’huile, tester le débit réel permet de confirmer si le composant remplit sa fonction. Vous devrez retirer l’électrovanne pour cette étape.
Tout d’abord, vérifiez les filtres de l’électrovanne. La plupart des électrovannes VVT sont équipées de petits tamis métalliques qui filtrent l’huile. Retirez la pièce et examinez ces crépines. Sont-elles obstruées par de la calamine ou des boues ? Même un filtre partiellement colmaté empêche le bon fonctionnement du système. Vous pouvez tenter un nettoyage avec du nettoyant frein, mais si les filtres sont fortement encrassés, le remplacement de l’électrovanne est nécessaire.
Pour le test de débit, vous aurez besoin d’air comprimé (réglé prudemment à environ 30 PSI). L’électrovanne étant retirée, injectez de l’air dans les orifices d’huile tout en activant électriquement le composant. Lorsqu’elle n’est pas activée, l’air ne doit pas passer (ou très peu). Une fois activée, l’air doit circuler librement. Cela permet de vérifier si le clapet interne se déplace et assure l’étanchéité correctement.
Attention : Certaines électrovannes sont de type « normalement ouvertes » et d’autres « normalement fermées ». Consultez votre manuel d’entretien pour savoir à quoi vous attendre. Un test effectué sans connaître cette configuration pourrait donner des résultats trompeurs.
Erreurs de diagnostic courantes à éviter
Nous voyons souvent ces erreurs lors du test des électrovannes VVT.
Apprenez de ces maladresses pour gagner du temps :
Réaliser les tests avec une batterie faible fausse les résultats. Votre batterie doit être pleinement chargée avant de commencer. Une tension trop basse ne permettra pas d’activer correctement l’électrovanne, ce qui pourrait vous faire croire qu’une pièce saine est défectueuse. Si votre batterie est douteuse, rechargez-la ou utilisez des câbles de démarrage reliés à un autre véhicule.
Négliger l’état de l’huile est une erreur majeure. Une huile encrassée détruit les électrovannes VVT plus rapidement que n’importe quel autre facteur. Si votre huile ressemble à du goudron noir ou si vous avez largement dépassé l’échéance de la vidange, réglez ce problème en priorité. Même une électrovanne neuve ne durera pas longtemps avec une huile contaminée.
Ne pas vérifier les TSB (Bulletins de Service Technique) fait perdre du temps et de l’argent. Les constructeurs automobiles mettent souvent à jour la conception des électrovannes ou les procédures de test. Une recherche rapide des TSB pour votre modèle spécifique peut révéler des problèmes connus et des références de pièces mises à jour. Chez FridayParts, nous vérifions systématiquement les dernières références de pièces avant de proposer nos électrovannes VVT à la vente.

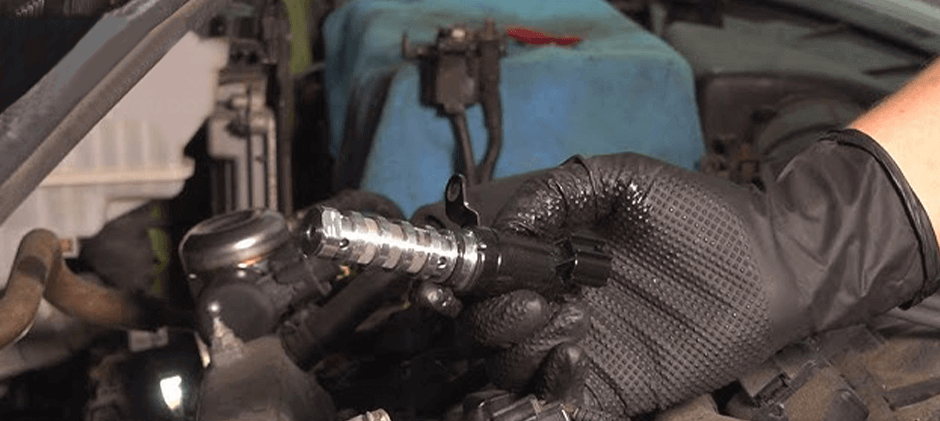

Quand remplacer ou nettoyer l’électrovanne ?
Il est parfois possible d’économiser de l’argent en nettoyant votre électrovanne VVT au lieu de la remplacer. Voici comment trancher :
Nettoyez-la si : Les tests électriques sont concluants (bobine OK), mais que les filtres sont encrassés ou que le fonctionnement semble ralenti. Retirez l’électrovanne et vaporisez-la généreusement avec du nettoyant frein ou du nettoyant carburateur. Actionnez la soupape manuellement si possible. Laissez sécher complètement avant de la réinstaller. Cette méthode fonctionne dans environ 30 % des cas, mais elle mérite d’être tentée.
Remplacez-la si : Les tests électriques échouent, les joints internes fuient ou si le nettoyage n’a donné aucun résultat. De plus, prévoyez le remplacement si votre électrovanne affiche un kilométrage élevé (plus de 160 000 km / 100 000 miles) : même si elle semble fonctionner aujourd’hui, elle est en fin de vie. Les électrovannes neuves ne sont pas excessivement chères, et la tranquillité d’esprit en vaut la peine.

Interprétation des résultats de test
Vous avez effectué tous les tests, mais que faire ensuite ? Voici comment décoder vos résultats :
Tous les tests sont concluants, mais le problème persiste ? Votre électrovanne VVT est probablement en bon état, mais d’autres composants peuvent être en cause. Vérifiez l’actionneur VVT (déphaseur d’arbre à cames) lui-même : ces pièces peuvent se gripper ou s’user de l’intérieur. Vérifiez également la pression et la qualité de l’huile. Une pression d’huile trop basse empêche le bon fonctionnement du système VVT, même avec une électrovanne parfaite.
Des résultats de test intermittents ? Cela signifie généralement que l’électrovanne est en fin de vie. Les variations de température, les vibrations ou la charge électrique peuvent achever un composant déjà affaibli. N’attendez pas la panne totale : les problèmes intermittents ne font que s’aggraver avec le temps.
Plusieurs électrovannes sont défectueuses en même temps ? (Sur les moteurs équipés de plusieurs électrovannes VVT). Cela indique souvent un problème de lubrification générale plutôt que des pannes simultanées par coïncidence. Contrôlez le niveau, la pression et l’état de l’huile. Envisagez un rinçage du moteur (engine flush) si vous constatez la présence de boues ou de calamine.
Outils de diagnostic professionnels
Bien qu’il soit possible de diagnostiquer la plupart des problèmes d’électrovannes VVT avec des outils de base, les professionnels utilisent des équipements plus perfectionnés pour obtenir des résultats plus détaillés :
Les oscilloscopes permettent de visualiser le signal de commande réel provenant de l’ordinateur de bord. Cette courbe graphique indique si l’ordinateur module précisément le fonctionnement de l’électrovanne ou s’il se contente d’une simple commande « tout ou rien ». Le test à l’oscilloscope révèle des problèmes de stratégie de calcul que les tests basiques ne peuvent pas détecter.
Les outils de diagnostic bidirectionnels (valises) permettent de commander l’électrovanne directement via l’ordinateur du moteur. Cela teste l’intégralité du circuit de commande, et pas seulement le composant. Si l’électrovanne fonctionne avec une alimentation directe par batterie mais ne répond pas aux commandes de la valise, le problème provient du câblage ou du module de commande.
Les transducteurs de pression d’huile sont installés temporairement à la place de l’électrovanne pour mesurer la pression d’huile réelle à cet endroit précis. Une pression trop faible ici explique pourquoi même une électrovanne en parfait état ne peut pas piloter le système VVT correctement.
Comment prévenir les pannes futures de distribution variable
Une fois votre problème d’électrovanne VVT résolu, voici comment éviter qu’il ne se reproduise :
Faites vos vidanges scrupuleusement. La propreté de l’huile est le facteur numéro un de la longévité d’une électrovanne VVT. Suivez le programme d’entretien « conditions sévères » de votre constructeur si vous effectuez beaucoup de trajets courts ou de conduite en ville. Envisagez l’utilisation d’une huile synthétique pour une meilleure protection.
Utilisez des filtres à huile de qualité. Les filtres bon marché ne parviennent pas à piéger les petites particules qui obstruent les crépines de l’électrovanne. Investir quelques euros de plus dans un bon filtre protège l’intégralité de votre système de distribution variable.
Intervenez rapidement. Si votre voyant moteur s’allume avec des codes d’erreur VVT, ne l’ignorez pas. Rouler avec une électrovanne défectueuse peut endommager les actionneurs VVT, qui sont des pièces coûteuses. Un problème d’électrovanne à 75 € peut se transformer en une réparation à 1 000 € s’il est négligé.
Conclusion
Tester votre électrovanne de distribution variable ne nécessite pas de diplôme d’ingénieur ni d’outils coûteux. Avec un simple multimètre et ces procédures de test, vous pouvez diagnostiquer les problèmes comme un professionnel. La plupart des tests ne prennent que quelques minutes et vous permettront de savoir exactement ce qui ne va pas au lieu de procéder par tâtonnements.
N’oubliez pas que ces électrovannes sont des pièces d’usure : elles ne sont pas éternelles. Cependant, détecter les problèmes tôt grâce à ces tests permet d’économiser de l’argent et d’éviter des complications plus graves. Que vous choisissiez de faire la réparation vous-même ou de vous informer avant de vous rendre au garage, le diagnostic vous redonne le contrôle.
Chez FridayParts, nous croyons qu’il est essentiel de donner aux propriétaires de véhicules les connaissances nécessaires pour effectuer leurs propres diagnostics. Ces tests ont aidé des milliers de nos clients à résoudre des problèmes de VVT sans se ruiner. Vous disposez désormais des mêmes informations : il est temps de sortir votre multimètre et de commencer les tests !
La prochaine fois que ce voyant moteur s’allumera, pas de panique ! Vous aurez désormais toutes les clés pour tester votre électrovanne VVT et choisir la meilleure option de réparation. C’est là toute la puissance du « faire soi-même ». Bon diagnostic !
